Terex 820, 860/880 SX и ELITE, 970/980 ELITE, TX760B, TX860B, TX870B, TX970B. Руководство - часть 33





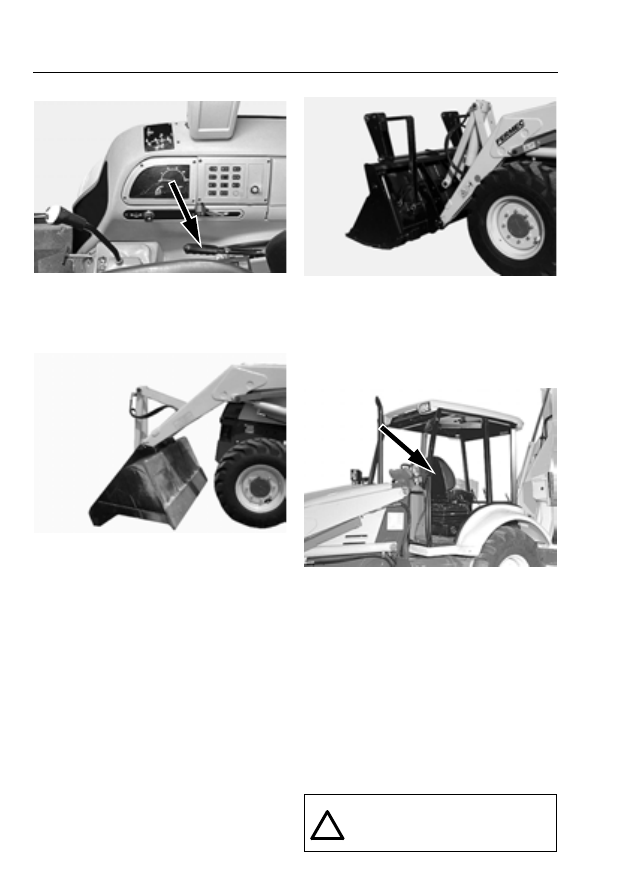

Инструкции по эксплуатации

132

ДЕЙСТВИЕ 3

CK98F033

Убедитесь, что стояночный тормоз включен.
ДЕЙСТВИЕ 4
(

Погрузчик со стандартным ковшом

погрузчика)

CD98G003

Запустить двигатель. Установите ковш
погрузчика в положение опорожнения.
Опускайте ковш на землю до тех пор, пока
передние колеса погрузчика не будут
находиться на высоте около 10 см (4 дюйма)
от земли.

(

Погрузчик с ковшом 7 в 1)

CD98K004

Запустить двигатель. Установите ковш
погрузчика в горизонтальное положение.
Опускайте ковш на землю до тех пор, пока
передние колеса погрузчика не будут
находиться на высоте около 10 см (4 дюйма)
от земли.
ДЕЙСТВИЕ 5

CK98F045

Поверните сиденье в положение управления
обратной лопатой и, при необходимости,
отрегулируйте.

ПРИМЕЧАНИЕ:

Установите

сервоуправление (если имеется) в рабочее
положение.
ДЕЙСТВИЕ 6
Опустите выносные опоры. Задние колеса
должны располагаться на высоте 10 см
(4

дюйма) от земли и погрузчик должен

находиться в горизонтальном положении.

ВНИМАНИЕ:

При любом использовании

обратной лопаты погрузчик должен
устанавливаться на выносные опоры.

.

ПРЕДУПРЕЖДЕНИЕ:

Перед

использованием обратной лопаты
убедитесь в отсутствии людей в
зоне работы погрузчика.

!

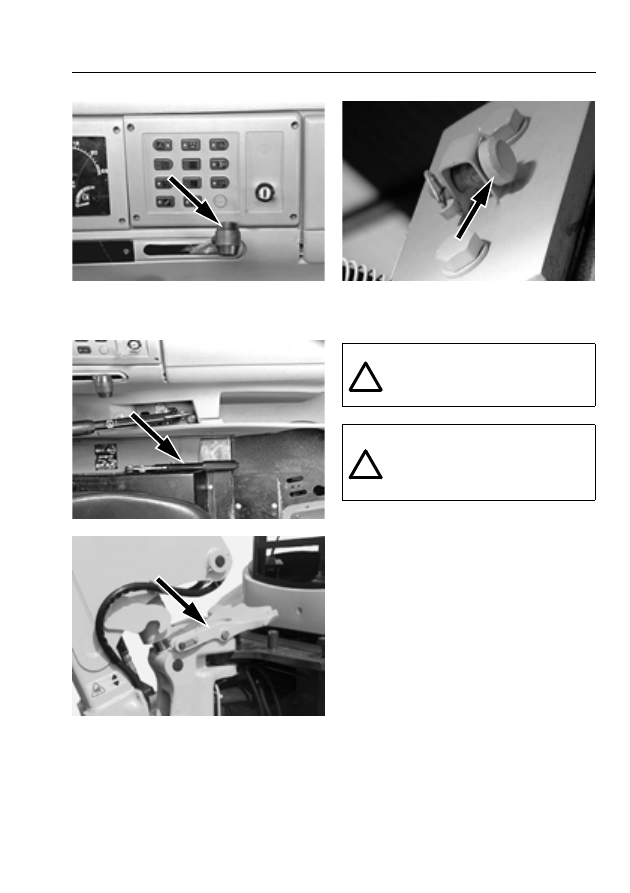

Инструкции по эксплуатации

133

ДЕЙСТВИЕ 7

CK98F046

Установите обороты двигателя около
1800

об/мин.

ДЕЙСТВИЕ 8

CK98F035

CD98F035

Поднимите стрелу обратной лопаты.
Потяните рычаг стрелы обратной лопаты
вверх для снятия блокировки.

ДЕЙСТВИЕ 9

DSC05522B

При использовании выдвижной рукояти
(

если имеется) убедитесь, что штифт

установлен во внешнюю закладку ковша.

ПРЕДУПРЕЖДЕНИЕ:

Перед

началом работ убедитесь, что в
зоне работы погрузчика никого
нет.

ПРЕДУПРЕЖДЕНИЕ:

Перед

началом работы убедитесь в
нормальном функционировании
всех органов управления обратной
лопатой.

!

!

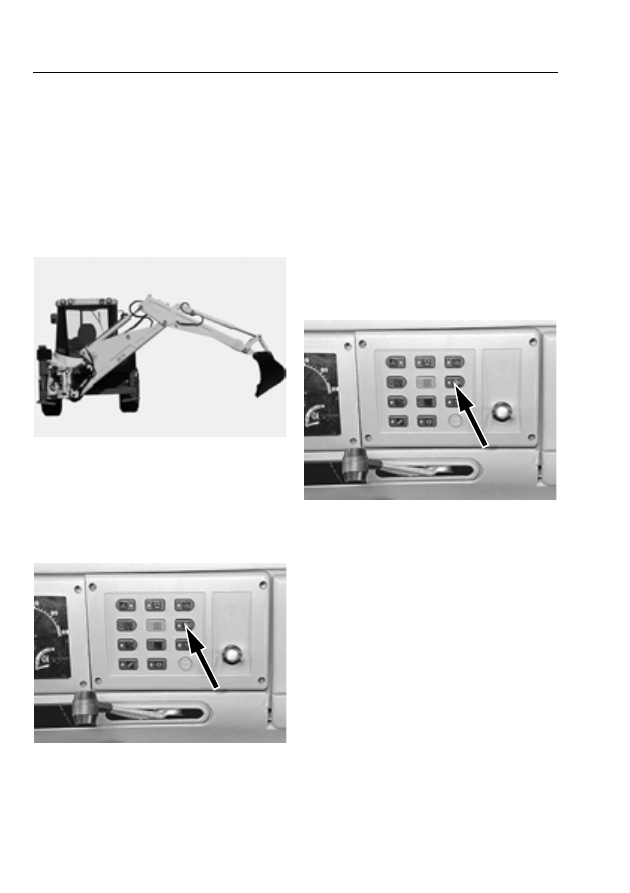

Инструкции по эксплуатации

134

Обратная лопата с боковым смещением (версия со

смещенной (сдвинутой) обратной лопатой)

Для проведения земляных работ вдоль здания, ограждения и т. п. вы можете сдвинуть
оборудование обратной лопаты вправо или влево.
ДЕЙСТВИЕ 1
Погрузчик должен находиться в положении
работы обратной лопаты, см. "Установка
погрузчика в положение работы
обратной лопаты", стр. 131
.
ДЕЙСТВИЕ 2

CD98K013

Установите ваше навесное оборудование
обратной лопаты влево, если вы хотите
сдвинуть навесное оборудование вправо или
установите его вправо, если вы хотите
сдвинуть оборудование влево, затем
установите навесное оборудование на
землю, как показано на рисунке.
ДЕЙСТВИЕ 3

CK98F024

Нажмите на выключатель разблокирования
бокового сдвига. На панели загорится
индикатор.

ДЕЙСТВИЕ 4
Поочередно используйте органы управления
навесным оборудование обратной лопаты
для сдвига каретки смещения в сторону.
ДЕЙСТВИЕ 5
Когда навесное оборудование будет в
необходимом сдвинутом положении,
поверните его для обеспечения соосности с
погрузчиком.
ДЕЙСТВИЕ 6

CK98F024

Еще раз нажмите на выключатель
блокировки бокового сдвига для фиксации
бокового сдвига. Индикатор погаснет.

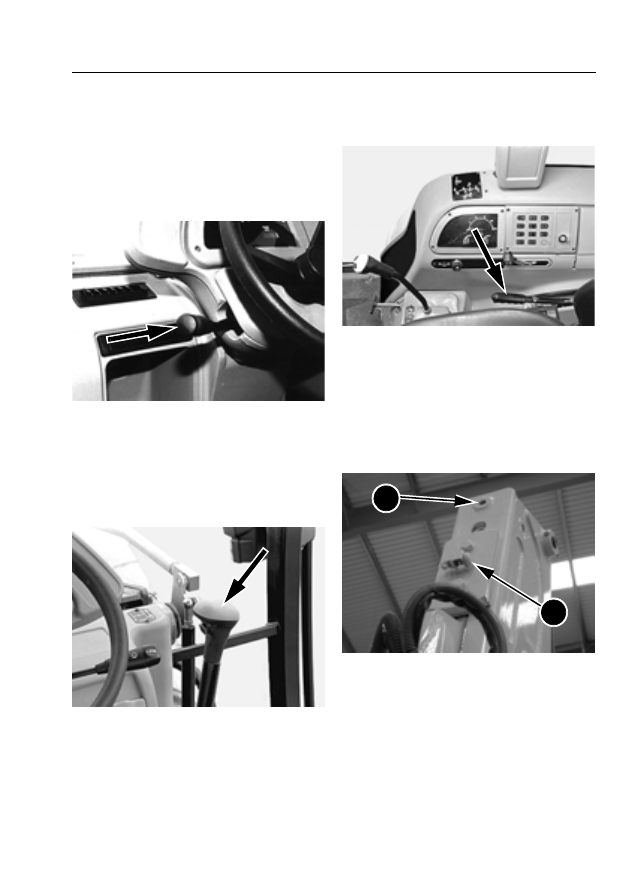

Инструкции по эксплуатации

135

Установка обратной лопаты в положение

движения по дороге

ВНИМАНИЕ:

Эта процедура может

использоваться для движения по дороге,
безопасной фиксации навесного
оборудования погрузчика и при его
парковке.
ДЕЙСТВИЕ 1

CP99D002

Убедитесь, что рычаг управления
движением (только погрузчики с
синхронизатором движения) или рычаг
управления трансмиссией (только
погрузчики с переключением передачи при
включенном сцеплении) находится в
нейтральном положении.
ДЕЙСТВИЕ 2

CK98F025

Убедитесь, что рычаг переключения передач
находится в нейтральном положении (только
погрузчики с синхронизатором движения).

ДЕЙСТВИЕ 3

CK98F033

Убедитесь, что стояночный тормоз включен.
ДЕЙСТВИЕ 4
Убедитесь, что сиденье оператора
правильно установлено.
ДЕЙСТВИЕ 5
Убедитесь, что погрузчик опирается на
выносные опоры и ковш погрузчика.
ДЕЙСТВИЕ 6

TV051167

Полностью задвиньте выдвижную рукоять
(

если имеется) и установите штифт (1) в

отверстие фиксации выдвижной рукояти (2).
ДЕЙСТВИЕ 7

(

Версия со сдвинутой (смещенной) обратной

лопатой), установите каретку бокового
сдвига навесного оборудования обратной
лопаты вправо до конца. См. "Обратная
лопата с боковым смещением (версия со
смещенной (сдвинутой) обратной
лопатой)",  стр. 134
.

2

1
