Технические характеристики

9-7

ЭЛЕКТРООБОРУДОВАНИЕ

Тип  ...........................................................  24 В, с отрицательной массой
Аккумуляторная батарея  ......................  2 х 12 В, 143 А-ч каждая
Дополнительное оборудование  ............  24 В
Генератор переменного тока  .................  70 А

КУЗОВ
Цельносварная конструкция, изготовлен из твердой (не менее 360 ед. по

Бриннелю) стали с пределом текучести 1000 МПа (145 000 фунтов на кв. дюйм).

Угол наклона задней части днища 25

о

 обеспечивает хорошее удержание груза без

заднего борта.

Толщина листов:

Пол и задняя наклонная часть  .............  12 мм (0,47 дюйма)
Боковые борта  .......................................  12 мм (0,47 дюйма)
Передний борт  .......................................  8 мм (0,31 дюйма)

Объем:

Геометрический (SAE)  ............................  10,0 м3 (14,8 куб. ярда)
С горкой 2:1 (SAE)  ..................................  13,5 м3 (19,6 куб. ярда)

ЗАПРАВОЧНЫЕ ОБЪЕМЫ

Топливный бак  ........................................  390 л (103 амер. галлона)
Гидравлическая система  .......................  202 л (53,4 амер. галлона)
Картер двигателя с фильтрами  ............  20 л (5,3 амер. галлона)
Система охлаждения  .............................  55 л (14,5 амер. галлона)
Коробка передач  ....................................  52 л (13,7 амер. галлона)
Дифференциалы переднего

и заднего мостов (каждый)  ...................  17 л (4,5 амер. галлона)
Дифференциал среднего моста  ...........  18,5 л (4,9 амер. галлона)
Планетарные редукторы (каждый)  ......  3 л (0,8 амер. галлона)
Бачок ручного насоса  ............................  1 л (0,26 амер. галлона)
Компрессор кондиционера  ....................  0,125 л (0,033 амер. галлона)

СТАНДАРТНЫЕ УРОВНИ ШУМА

Слышимый водителем (ISO 6394)  ........  78 дБ(А)

*Номинальный шум снаружи (ISO 6395)  ...  110 дБ(А)
* - результат для режима, при котором создается наибольший наружный шум, при

измерении с соблюдением всех процедур, предписанных стандартом. Результаты

приведены для автомобиля в базовой комплектации.

Примечание: в некоторых условиях (вблизи зданий, отвалов породы, при наличии

рядом другой техники) уровень шума, воздействующий на водителя и окружающих,

может быть выше. Необходимо замерять фактический уровень шума в местах

проведения работ и принимать меры по защите слуха работников в соответствии с

действующими правилами.

9-8

Технические характеристики

Массы автомобиля с шинами 23.5 R25
Автомобиль в стандартной комплектации

кг

фунтов

Распределение снаряженной массы

На передний мост

На средний мост

На задний мост



10910

4940

5020



24050

10890

11070

Снаряженная масса автомобиля

20870

46010

Грузоподъемность

23000

50710

Распределение полной массы

На передний мост

На средний мост

На задний мост



14610

14560

14700



32210

32100

32410

Полная масса автомобиля

43870

96720

Масса шасси

16940

37745

Кузов

3400

7495

Цилиндры подъема кузова (пара)

530

1170

Давления на грунт

При уменьшении свободного радиуса колеса на 15% и указанных выше массах

23,5 R25

Без груза

С грузом

Передние колеса

105 кПа

(15,2 фунта на кв. дюйм)

142 кПа

(20,6 фунта на кв. дюйм)

Задние колеса

48 кПа

(6,7 фунта на кв. дюйм)

142 кПа

(20,6 фунта на кв. дюйм)

750/65 R25

Без груза

С грузом

Передние колеса

82 кПа

(11,9 фунта на кв. дюйм)

111 кПа

(16,1 фунта на кв. дюйм)

Задние колеса

37 кПа

(5,4 фунта на кв. дюйм)

111 кПа

(16,1 фунта на кв. дюйм)

Технические характеристики

9-9

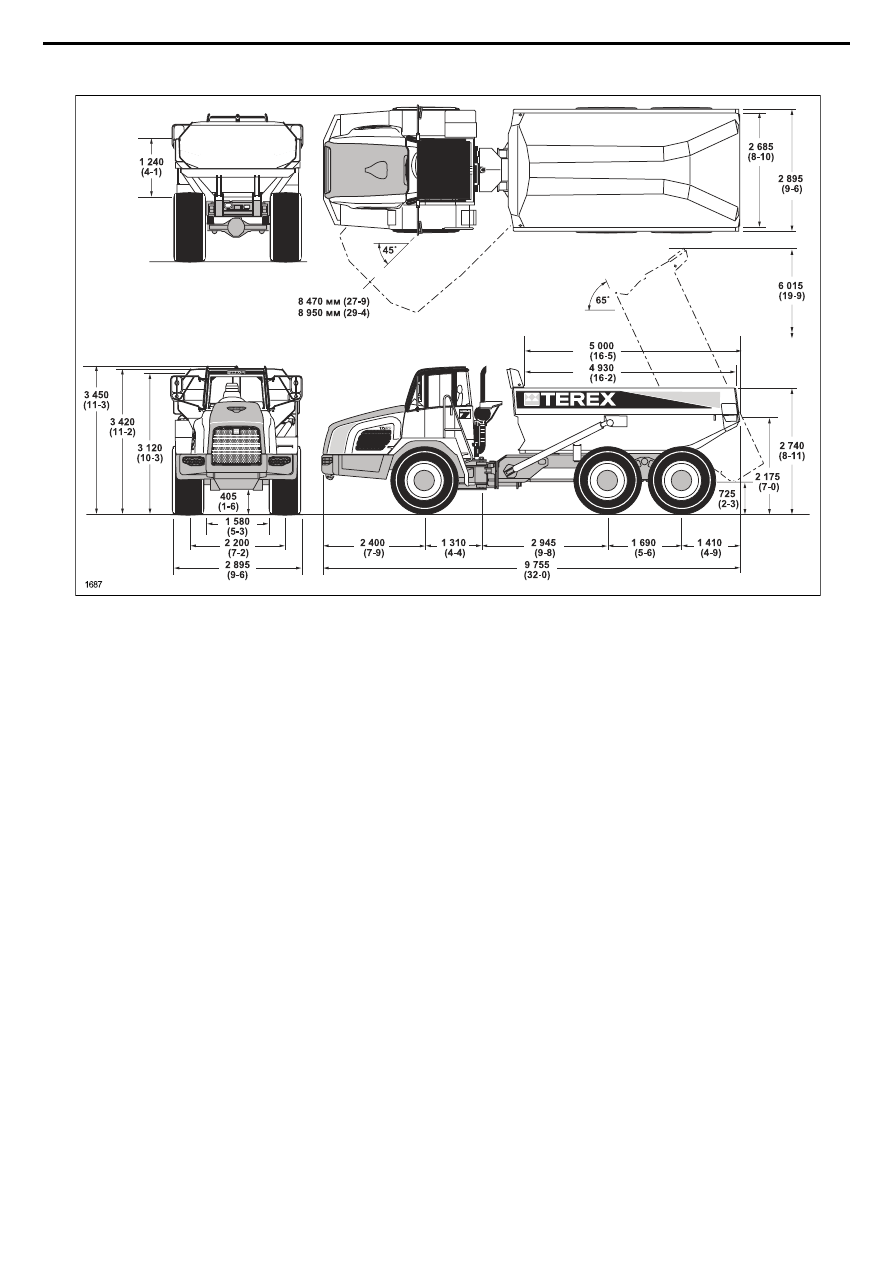

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТА 27

Макс.

глубина

кузова

Радиус поворота по SAE

Радиус по габариту

ДВИГАТЕЛЬ
Изготовитель/модель .............................................. Cummins QSM11

Тип: четырехтактный, дизельный, турбонаддувный с промежуточным охлаждением

нагнетаемого воздуха типа «воздух-воздух», с жидкостным охлаждением и

электронной системой управления.

Мощность брутто при 2100 об/мин — 250 кВт (335 л.с.)
Мощность нетто при 2100 об/мин — 234 кВт (314 л.с.)

Примечание: мощность брутто измерена по стандарту SAE J1995, июнь

1990  г. Уровень вредных выбросов соответствует стандарту США ЕРА/CARB

Tier 3 и директиве ЕС NRMM (внедорожные самоходные машины) Tier 3.

Максимальный крутящий момент – 1647 Н-м (1235 фунтов на фут) при 1400 об/мин
Число и расположение цилиндров ......................... 6, рядное
Диаметр цилиндра х ход поршня ........................... 125 х 147 мм (4,92 х 5,79 дюйма)
Рабочий объем ......................................................... 10,8 л (661 куб. дюйм)
Воздушный фильтр ................................................. Сухой, двухэлементный
Стартер .................................................................... Электрический
Максимальная частота вращения

коленчатого вала (без нагрузки) ............................ 2350 об/мин
Максимальная частота вращения

коленчатого вала (с полной нагрузкой) ................. 2100 об/мин
Частота холостого хода ........................................... 750 об/мин
Безопасный угол работы ......................................... 43

о

 (уклон 94%)

9-10

Технические характеристики

КОРОБКА ПЕРЕДАЧ
Изготовитель/модель: ZF 6WG 260 RPC. Автоматическая с функцией ручного

переключения. Конструктивно состоит из гидротрансформатора, объединенного

с многовальной коробкой передач и встроенной раздаточной коробкой.

Автоматическое включение всех передач с функцией кикдауна. Возможность

фиксации всех передач переднего хода. Выходной дифференциал пропорционально

распределяет крутящий момент, обеспечивая постоянный привод передних и

задних колес. Водитель имеет возможность заблокировать данный дифференциал

в сложных дорожных условиях. Дополнительный встроенный гидравлический

ретардер, автоматически включающийся при превышении допустимых оборотов

двигателя. Индикатор загрязнения масляного фильтра и система обхода фильтра

обеспечивают дополнительную защиту клапанного блока от нефильтрованного

масла.

Давления:

Основное  ................................................  16 + 2 бар (232 + 30 фунтов на кв. дюйм)
Блокировки гидротрансформатора  .....  14 ± 1 бар (190 ± 15 фунтов на кв. дюйм)

На входе гидротрансформатора 10,5 бар (152 фунта на кв. дюйм) при 2300 об/мин.
На выходе гидротрансформатора 4,8 бар (70 фунтов на кв. дюйм) при 2300 об/мин.
Открытия предохранительного клапана гидротрансформатора 8,5 бар (123 фунта

на кв. дюйм)

Ретардера  ...............................................  5,5 бар (80 фунтов на кв. дюйм)

Температуры:

Нормальная  ............................................  80 - 110

о

С (176 - 230

о

F)

Максимальная  ........................................  120

о

С (248

о

F)

Обороты блокировки  .............................  1718 об/мин

Передаточные числа:

Гидротрансформатора  ...........................  1,84
Коробки передач:  ...................................  см. таблицу

Передний ход

Передача

1

2

3

4

5

6

км/ч

5,6

8,7

13,6

21,1

31,0

51,0

миль в час

3,5

5,4

8,5

13,1

19,3

31,7

Задний ход

Передача

1

2

3

км/ч

5,6

13,6

31,0

миль в час

3,5

8,5

19,3
