TATRA T815. Снятие и установка свечи накаливания независимого отопления

TATRA T815. Снятие и установка свечи накаливания независимого отопления

Причины снятия
1. Замена свечи накаливания независимого дизельного отопления необходима при повреждениях, о которых сигнализирует дисплей панели приборов.
2. Контроль и предупредительный ремонт свечи накаливания проводить в указанных производителем интервалах времени.

б) Технические условия

1. После предупредительного ремонта (после замены) свеча накаливания независимого дизельного отопления должна зажечь дизельное топливо еще с первого раза.

в) Порядок снятия

Вынуть плавкие предохранители F16 (15A) и F17 (5A), F51(5A) и F52(15A) с панели предохранителей.
Открыть резиновую крышку и изоляционное покрытие пола кабины перед крышкой отопления и за ним.
Демонтировать четыре болта M6 крепления крышки отопления 1 за сиденьем 3 и снять крышку. Болты демонтировать с нижней стороны крыла (под кабиной), так как гайки припаяны к крышке 1.

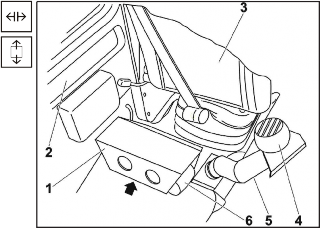

Легенда: 1-крышка отопления, 2-дверца кабины, 3-сиденье водителя (пассажира), 4- выход теплого воздуха, 5-распределение теплого воздуха, 6-отопление

Рис. 15.101 Расположение независимого дизельного отопления кабины - снятие

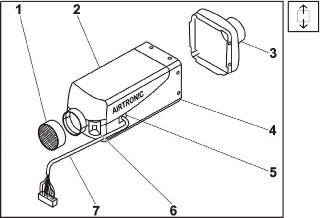

Легенда: 1-гильза с сеткой, 2-верхняя крышка, 3-выход теплого воздуха, 4-нижняя крышка отопления, 5-кабельная труба, 6- закрепление крышки, 7-кабельная группа

Рис. 15.102 Независимое отопление -

снятие

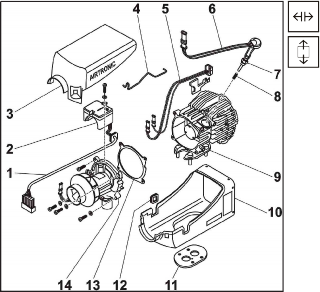

Легенда: 1-кабельная связка, 2-управляющий блок, 3-верхняя крышка, 4-скоба, 5-провода датчиков, 6-провода, 7-свеча накаливания, 8- вкладыш, 9-обменник, 10-нижняя крышка, 11- уплотнение фланца, 12-кабельный ввод, 13- уплотнение, 14-электродвигатель

Рис. 15.103 Независимое отопление –

составные детали - снятие
Поворачиванием снять круглую пластмассовую гильзу с сеткой 1 с левой стороны подачи воздуха к отоплению.
Слегка прижать оба фиксатора 6 левой стороны верхней крышки 2 и освободить верхнюю крышку от системы отопления.
Демонтировать болт закрепления управляющего блока 2 и нажатием на пластмассовые штифты освободить управляющий блок направлением вверх вместе с присоединительными проводами.
С нижней стороны управляющего блока 2 вынуть коннектор с двумя проводами 6 подсоединения свечи накаливания 7.
С помощью отвертки осторожно вынуть резиновую крышку над свечой накаливания 7 и отложить ее на расстояние около 3 см за кабелями, чтобы иметь доступ к свече накаливания.
С помощью специального трубного ключа демонтировать свечу накаливания 7 вместе с вкладышем 8.
Слегка почистить свечу накаливания 7 и вкладыш 8 от дизельного топлива с помощью металлической щетки и проверить

целостность наконечника свечи накаливания.

г) Порядок установки
1. Исправная свеча накаливания 7 (См. Рис. 15.103) с вкладышем 8 и соединением 6 установить обратно на место 4 и слегка затянуть с помощью специального ключа свечи накаливания.
2. Коннектор соединения 6 от свечи накалива- ния 7 вставить снизу в управляющий блок 2.
3. Управляющее устройство 2 установить

  только на пластмассовые штифты.

  Примечание:

  Обратить внимание на правильную установку резиновых кабельных вводов 12 под управляющим блоком 2 и кабелей к датчику перегрева 5.
4. Рукой проверить свободное вращение электродвигателя вентилятора 14, т.е. без заедания.
5. Вставить плавкие предохранители F16 (15A) и F17 (5A), F51(5A) и F52(15A) в панель предохранителей.
6. Проверить запуск отопления с помощью панели управления независимого отопления в соответствии с его инструкцией для приме- нения. Нельзя оставлять отопление работать долгое время, чтобы не произошло его пере- гревание, так как верхняя крышка еще не установлена.

  Примечание:

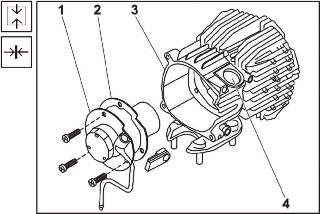

  Легенда: 1 – вентилятор, 2 – уплотнение, 3

  – корпус отопления, 4 – расположение свеч накаливания

  Рис. 15.104 Расположение свечи накаливания

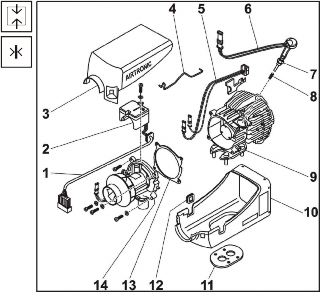

  Рис. 15.105 Независимое отопление –

  составные детали - установка

  В случае, если отопление начало работать с первого раза и оно работает нормально, закончить установку отопления. Если оно не работает, заменить свечу накаливания новой и проверить снова ее функционирование. Если отопление не работает правильно, его полный ремонт необходимо провести в специализированной ремонтной мастерской.
7. Осторожно вставить резиновую крышку свечи накаливания в отверстие в корпусе отопления.
8. Зафиксировать правильно управляющий блок 2 с помощью болта к корпусу отопления.

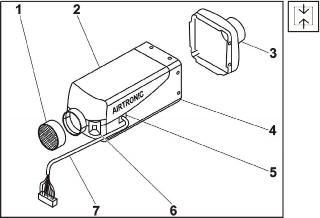

  Рис. 15.106 Независимое отопление

  AIRTRONIC - установка
9. Установить верхнюю пластмассовую крышку 2 на нижнюю крышку 4 (сначала направо, а потом налево).
10. Надеть пластмассовую гильзу с сеткой 1 на вход воздуха к отоплению и поворачивая зафиксировать.

  Рис. 15.107 Расположение независимого дизельного отопления кабины - установка
11. Установить крышку 1 независимого отопления скошенной стенкой по направлению к сиденью. Через круглые отверстия в крышке просунуть коннектор кабельного подсоединения над отоплением, чтобы отверстия закрепления крышки совпали. Для того, чтобы совпали отверстия в крышке с отверстиями в крыле использовать два конусных наконечника, по одному с каждой стороны крышки.
12. В два свободных отверстия закрепления крышки отопления вставить болты M6 с пространством под крылом и слегка затянуть их.
13. Отрегулировать совпадение других двух отверстий, вставить крепежные болты и затянуть все четыре болта, закрепляющих крышку.
14. Отрегулировать правильное положение изоляционного покрытия и резиновой крышки пола кабины вблизи независимого отопления.
15. Установить надстройку кабины над независимым отоплением за сиденьем водителя автомобиля.
16. После монтажа независимого отопления необходимо проверить его функционирование в рабочих режимах, особенно при минимальной и максимальной мощности. При управлении независимого отопления руководиться инструкцией – См. “Инструкция по техническому обслуживания и уходу”.
