TATRA T815. Снятие и установка дверного выключателя

TATRA T815. Снятие и установка дверного выключателя

Причины снятия
1. Дверной выключатель заменяется в том случае, если произошло его механическое повреждение, или он не выполняет свою функцию.

б) Технические условия

1. Перед демонтажем, прежде всего, необходимо убедиться в функционировании освещения кабины с помощью выключателя освещения кабины на панели приборов водителя.

в) Порядок снятия

Выключить выключатель "массы".
При открытой двери отвинтить оба крепежных болта 4 дверного выключателя 1, включая пружинные шайбы 3. Снять дверной выключатель 1 вместе с регулировочным штифтом 2.
Отсоединить присоединенные коннекторы.

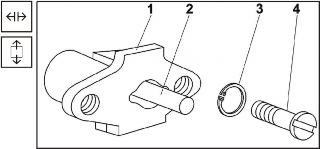

Рис. 15.91 Дверной выключатель - снятие

г) Порядок установки

На новый выключатель установить коннекторы присоединения кабелей. В том случае, если коннекторы свободные, перед посадкой необходимо их слегка сжать клещами.
Поместить дверной выключатель 1 в раму двери.
Вставить крепежные болты 4 с шайбами 3 и затянуть их в положение, где регулировочный штифт 2 дверного выключателя свободно проходит через отверстие в раме двери без задирания.
Включить выключатель "массы" и рукой проверить функционирование дверного выключателя.
Проверить функционирование дверного выключателя закрытием и открытием двери кабины.

Рис. 15.92 Дверной выключатель -

установка

TATRA T815. Снятие и установка мотора стеклоочистителя

Причины снятия
1. Замена мотора стеклоочистителя производится в случае следующих неисправностей в функционировании стеклоочистителя при исправном предохранителе F14 и если элементы управления функционированием стеклоочистителя работают нормально:

мотор совсем не работает
мотор имеет прерывистый ход
щетки стеклоочистителя не остаются в основном положении, а сразу после выключения выключателя

б) Технические условия

1. После замены мотора стеклоочистителя комплект стеклоочистителя должен работать нормально, т.е.:
должен работать плавно на медленном и быстром ходу
щетки стеклоочистителя должны останавливаться в основном положении

в) Порядок снятия

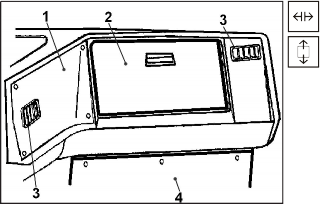

Рис. 15.93 Доступ к мотору стеклоочистителя - снятие

Проконтролировать, находятся ли щетки стеклоочистителя с правой стороны в основном положении.
Выключить выключатель "массы".
С помощью крестообразной отвертки отвинтить три болта крышки электроцентрали 4.
Открыть крышку панели с предохранителями 2 и с помощью крестообразной отвертки демонтировать четыре болта закрепления панели к щитку приборов, закрыть крышку и вынуть панель, не демонтируя присоединенные коннекторы.
С помощью крестообразной отвертки демонтировать четыре болта закрепления левой крышки 1 щитка приборов.
Демонтировать шланг подачи воздуха зависимого масляного отопления на двух выходах для воздуха 3 щитка приборов. На выходах положение шланга всегда закреплено одним болтом. Вытащить шланг.
Таким же способом освободить шланг распределения воздуха на подаче теплого воздуха к щели ветрового стекла. Аналогичным способом освободить шланг распределения воздуха к ногам водителя автомобиля.
Освободить прижимающие ленты предохранителей кабелей в коробке электроцентрали 4.
С помощью проволоки зафиксировать положение освобожденных шлангов и предохранителей, чтобы иметь доступ до мотора стеклоочистителя.
Отсоединить коннектор подачи тока к мотору стеклоочистителя. Положение коннектора обеспечено пружинным проволочным предохранителем.
С помощью ключа 17 мм ослабить гайку 5 со шлицевого вала (с его конической тысячиграни) мотора стеклоочистителя

и снять гайку 5 с шайбой. Осторожно, гайка имеет левую резьбу.
С помощью отвертки снять со шлицевого вала рычаг привода 6 тяги 7.
С помощью ключа 13 мм ослабить три болта 4 закрепления мотора стеклоочистителя к фланцу 1. При демонтаже последнего болта

придерживать мотор стеклоочистителя 3

снизу, от коробки электроцентрали.

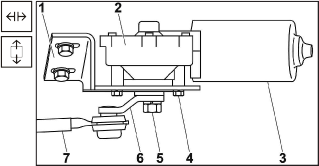

Рис. 15.94 Расположение мотора

стеклоочистителя - снятие

г) Порядок установки

На новый мотор стеклоочистителя подсоединить коннектор питания и фиксировать его положение предохранителем. Снизу насадить мотор стеклоочистителя во фланец крепления 1, а сверху вставить три болта M8 4 с шайбами, закрепляющие его к фланцу, затянуть болты.
Включить выключатель "массы" и включатель зажигания в 1-ое положение.
Включить и выключить стеклоочиститель, чтобы было обеспечено основное положение с помощью контакта устройства остановки щеток.
Выключить включатель зажигания и выключатель "массы".
Насадить рычаг привода 6 тяги 7 на шлицевой вал коробки передач стеклоочистителя (рычаг 6 должен находиться в оси тяги 7, если щетки стеклоочистителя находятся в основном положении), насадить шайбы и крепежную гайку 5. Рычаг привода 6 должен быть установлен на валу передач перпендикулярно, чтобы шлицевальные конусы вала и рычага точно прилегли друг к другу.
Затянуть гайки моментом затяжки 34 ± 2 Nm.

Внимание, гайка 5 имеет левую резьбу.
Включить выключатель "массы" и включатель зажигания в 1-ое положение.

Рис. 15.95 Расположение мотора стеклоочистителя - установка

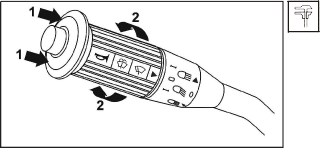

Рис. 15.96 Управляющие положения стеклоочистителя
Намочить ветровое стекло опрыскивателем 1 и произвести контроль хода мотора стеклоочистителя и функционирования щеток. При выключении щетки

стеклоочистителя должны останавливаться в основном положении.
Выключить выключатель "массы".
Освободить привязанные проволокой шланги предохранителя кабелей.
Установить и фиксировать положение шланга подачи воздуха от отопления к ногам водителя.
Установить и фиксировать положение шланга подачи воздуха от отопления к щели для обдувания ветрового стекла.

Рис. 15.97 Доступ к мотору стеклоочистителя - установка
Установить и фиксировать два конца шланга подачи воздуха к обоим выходам воздуха 3.
Установить новые прижимающие ленты предохранителей кабелей внутри электроцентрали.
Закрыть и с помощью трех болтов закрепить крышку электроцентрали
Проверить снова правильное присоединение и установку коннекторов в нижней части панели с предохранителями.
Установить обратно панель с предохранителями и фиксировать ее положение с помощью четырех болтов, закрыть крышку 2.
