TATRA T815. Снятие и установка выключателя стоп-сигнала

1. Причины снятия




   1. Выключатель стоп-сигнала не выполняет свою функцию и повреждение не вызвано неисправной лампочкой или предохранителем:

• произошло механическое повреждение,

• не включает ток для стоп-сигнала (лампы не загораются),

• не выключает ток для стоп-сигнала (лампы горят постоянно).

б) Технические условия

1. После произведенной замены выключателя лампы стоп-сигнала должны правильно функционировать, т.е. сразу же загорятся после нажатия водителем педали тормоза.

2. Отменить „запоминающий эффект“ выключателя ламп стоп-сигнала путем отсоединения клеммника выключателя, или отключением выключателя «массы».

в) Порядок снятия

1. Выключить выключатель "массы".

2. Демонтировать пластмассовый кожух рулевого вала в соответствии с установленным порядком действий, указанным в (См. Часть 10).

3. Ослабить рукой накидной хомут 3 коннектора присоединения кабелей на штифты выключателя 2 поворачиванием влево (штыковой винт).

4. Гаечным ключом 27 мм ослабить крепежную гайку выключателя 1 и выдвинуть

выключатель 2 направлением вверх. Рис. 15.87 Выключатель тормоза - снятие

г) Порядок установки

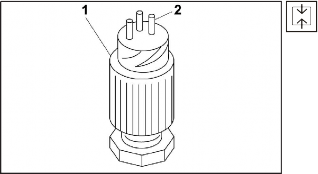

Рис. 15.88 Выключатель ламп стоп-сигнала

1. На штифты 2 нового выключателя 1 ламп стоп-сигнала установить коннектор присоединения кабелей. Поворачиванием вправо зафиксировать накидной хомут.

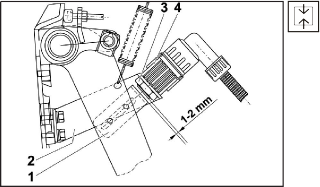

   Рис. 15.89 Выключатель тормоза -

   установка

2. Новый выключатель тормоза с присоединенной эл. проводкой и снятой крепежной гайкой 3 вставить сверху в отверстие кронштейна 2.

3. Установить и затянуть рукой крепежную гайку 3.

4. Поворачиванием всего выключателя 4 с присоединенной эл. проводкой отрегулировать положение выключателя таким образом, чтобы кабельный пучок присоединения был максимально защищен от повреждения ногой и не препятствовал монтажу пластмассового кожуха.

5. Затянуть крепежную гайку 3 выключателя ламп стоп-сигнала. Осторожно затянуть гайку, чтобы не произошло повреждение.

6. Проконтролировать расстояние торца выключателя 4 от включающего мостика 1, которое должно быть от 1 до 2 мм.

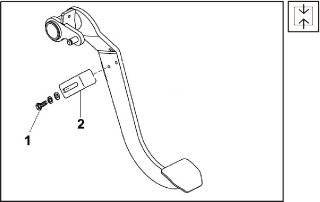

   Рис. 15.90 Включающий мостик




7. В том случае, если расстояние не соответствует, ослабив два болта 1 передвинуть включающий мостик 2 в правильное расстояние и зафиксировать повторным затягиванием болтов 1.

8. Включить выключатель «массы»

   и включатель зажигания в 1-ое положение.

9. Нажатием педали тормоза убедиться в правильном функционировании выключателя ламп стоп-сигнала.

10. Установить пластмассовый кожух рулевого вала.
