TATRA T815. Снятие и установка выключателя моторного тормоза

1. Причины снятия




   1. Выключатель моторного тормоза не выполняет свои функции.

   2. Механическое повреждение выключателя моторного тормоза.

б) Технические условия

1. После замены выключателя моторного тормоза, тормоз должен правильно работать.

2. Функцию моторного тормоза необходимо выключить при падении оборотов двигателя до 800 об/ мин или при нажатии педали тормоза.

в) Порядок снятия

1. Выключить выключатель “массы”.

2. Отвинтить наконечник рычага управления моторного тормоза 3.

3. Стянуть с выключателя 1 защитный чехол от пыли 2.

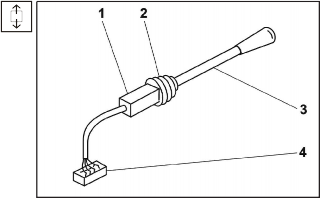

   Рис. 15.79 Выключатель моторного тормоза - снятие







4. С помощью плоского ключа ослабить две крепежные гайки выключателя моторного тормоза и снять гайки и шайбы.

5. Отвинтить болты крепления заднего пластмассового кожуха 2 рулевой колонки и снять задний кожух.

6. Отвинтить болты крепления переднего пластмассового кожуха 1.

7. Отсоединить коннектор 4 (См. Рис. 15.79)

   передачи к выключателю моторного тормоза.

8. Легким отодвиганием переднего кожуха 1 по направлению вперед снять весь комплект неисправного выключателя моторного тормоза вместе с рычагом.

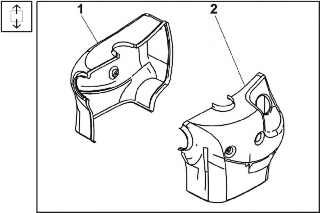

Рис. 15.80 Пластмассовые кожухи рулевого вала - снятие 1

г) Порядок установки

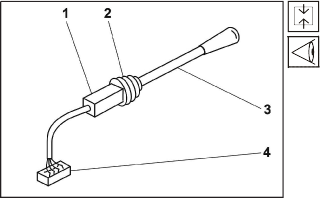

Рис. 15.81 Выключатель моторного тормоза - установка

1. С нового выключателя моторного тормоза 1 отвинтить наконечник рычага управления 3 (или защитный чехол от пыли 2, шайбу и две гайки, если они установлены).

2. Легким отодвиганием переднего кожуха 1 (См. Рис. 15.82) вперед, вставить выключатель моторного тормоза 1 вместе с рычагом 3 таким образом, чтобы он был выгнут по направлению вверх.

3. Соединить коннектор 4 питающих кабелей и приспособить положение проводов для замка зажигания.

4. На резьбу выключателя насадить крепежную гайку и после установки пригодного положения выключателя затянуть ключом

   27 мм. Чтобы не произошло поворачивание выключателя при затягивании, придерживать подходящее положение ключом 20 мм на отшлифованных участках резьбы выключателя.

5. Установить шайбу и затянуть вторую гайку.

6. Насадить защитный чехол от пыли 2.

7. Завинтить наконечник рычага управления 3

   моторного тормоза.




8. Включить выключатель «массы», запустить двигатель и проверить функционирование моторного тормоза. Моторный тормоз необходимо выключить при оборотах 800 об/мин или при нажатии педали газа.






9. Вставить и затянуть болты крепления переднего кожуха 1.

10. Вставить и затянуть болты крепления заднего кожуха 2.

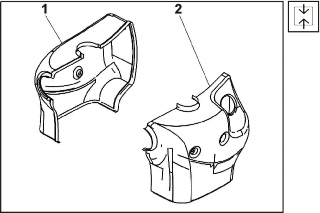

Рис. 15.82 Пластмассовые кожухи рулевого вала - установка 1
