TATRA T815. Плавкие предохранители - часть 1
Отдельные контуры электрооборудования защищены плавкими предохранителями, расположенными на панели предохранителей(См. Рис. 15.16), диодами и электромагнитными реле в коробке с предохранителями автомобиля, находящейся в кабине перед сиденьем пассажира.
Рис. 15.15 Панель предохранителей автомобиля
Легенда: 1 - плавкий предохранитель, 2 -
электромагнитное реле, 3 - диод
Рис. 15.16 Элементы на панели предохранителей
Устройство плавких предохранителей, электромагнитных реле и диодов приведено на рисунке.
В зависимости от конкретного оборудования автомобиля соответствующими электрическими приборами, некоторые предохранители и реле могут отсутствовать. При их замене без исключения необходимо использовать пригодные оригинальные элементы. Для лучшей ориентации плавкие предохранители имеют различный цвет в зависимости от тока:
-
ток 5 A цвет коричневый
-
ток 10 A черный
-
ток 15 A голубой
-
ток 25 A белый
Перечень расположения плавких предохранителей и диодов на щитке:
-
Нижний ряд предохранителей (слева)
Позиция
Величина
Защищенный контур или прибор
F1
5A
фара дальнего света левая
F2
5A
фара дальнего света правая
F3
5A
фара ближнего света левая
F4
5A
фара ближнего света правая
F5
5A
габаритные фонари - левые
F6
10A
габаритные фонари - правые, задние противотуманные фары
F7
15A
передние противотуманные фары
F8
10A
лампы стоп-сигнала
F9
5A
управление переключателя света „56”
F10
15A
освещение кабины, предупредительные фары
F11
15A
коробка зажигания контур „15”, реле стартера
F12
25A
выключатель статера „50”
F13
5A
лампы указателя поворота
F14
10A
гудок, стеклоочиститель, опрыскиватель ветрового стекла
F15
отсутствует
F16
15A
независимое отопление
F17
5A
независимое отопление
F18
10A
преобразователь напряжения 24/12В, радио
F19
отсутствует
F20
отсутствует
F21
15A
прикуриватель, монтажная лампа
F22
25A
подогрев топлива
F23
отсутствует
F24
15A
электрический стеклоподъемник кабины (не смонтировано)
F25
5A
центральный дверной замок кабины (не смонтировано)
F26
отсутствует
F27
отсутствует
F28
отсутствует
F29
отсутствует
F30
5A
тахограф
F31
отсутствует
F32
отсутствует
F33
отсутствует
-
Верхний ряд предохранителей (слева)
|
Позиция |
Величина |
Защищенный контур или прибор |
|
F35 |
5A |
питание кондиционера DIAVIA |
|
F36 |
15A |
вентилятор кондиционера DIAVIA |
|
F37 |
5A |
компрессор кондиционера |
|
F38 |
5A |
штепсель диагностики |
|
F39 |
15A |
питание кондиционера DIAVIA |
|
F40 |
25A |
вентилятор охлаждения конденсатора кондиционера |
|
F41 |
25A |
вентилятор охлаждения конденсатора кондиционера |
|
F42 |
отсутствует |
|
|
F43 |
отсутствует |
|
|
F44 |
отсутствует |
|
|
F45 |
отсутствует |
|
|
F46 |
отсутствует |
|
|
F47 |
5A |
FMS контрольное устройство расхода топлива |
|
F48 |
5A |
FMS контрольное устройство расхода топлива |
|
F49 |
5A |
FMS контрольное устройство расхода топлива |
|
F50 |
отсутствует |
|
|
F51 |
отсутствует |
|
|
F52 |
отсутствует |
|
|
F53 |
отсутствует |
|
|
F54 |
отсутствует |
|
|
F55 |
отсутствует |
|
|
F56 |
отсутствует |
|
|
F57 |
диод V641 |
включение вспомогательного привода опрокидывания |
|
F58 |
отсутствует |
|
|
F59 |
диод V547 |
задние противотуманные фары (от главных фар) |
|
F60 |
отсутствует |
|
|
F61 |
диод V549 |
переключение в раздаточной коробке передач |
Полупроводниковые диоды используются в контурах сигнализации. При замене диодов необходимо соблюдать правильную полярность диодов в держателе.

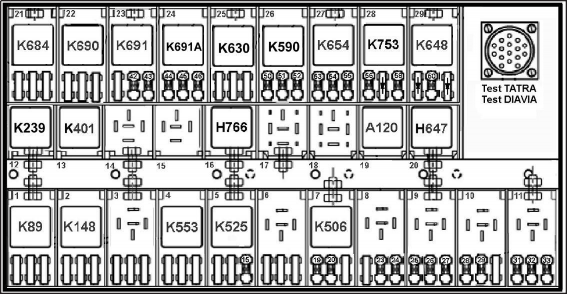

Перечень расположения электромагнитных реле:
Нижний ряд:
|
Позиция |
Величина |
Предназначение реле |
|
1 |
K89 |
Реле включения фар дальнего света |
|
2 |
K148 |
Реле включения фар ближнего света |
|
3 |
K149 |
Реле включения передних противотуманных фар (не установлено) |
|
4 |
K553 |
Реле включения задних противотуманных фар |
|
5 |
K525 |
Реле соединения контура „15” |
|
6 |
K282 |
Реле включения вспомогательных фонарей (рабочих) (не установлено) |
|
7 |
K506 |
Реле управления электромагнита стартера |
Средний ряд:
|
Позиция |
Величина |
Предназначение реле |
|
12 |
K239 |
Реле переключения 5 - 6 |
|
13 |
K401 |
Реле переключения C - 4 |
|
16 |
H766 |
Акустическая сигнализация включенных фар |
|
19 |
A120 |
Реле циклов стеклоочистителей |
|
20 |
H647 |
Звуковая сигнализация |
Верхний ряд:
|
Позиция |
Величина |
Предназначение реле |
|
21 |
K684 |
Реле компрессора кондиционера |
|
22 |
K690 |
Реле питания кондиционера DIAVIA |
|
23 |
K691 |
Реле двигателя конденсатора кондиционера |
|
24 |
K691A |
Реле двигателя конденсатора кондиционера |
|
25 |
K630 |
Реле подогрева фильтра топлива |
|
26 |
K590 |
Реле электрического подогрева воздуха |
|
27 |
K654 |
Реле компаратора контрольной лампы минимального количества топлива |
|
28 |
K753 |
Реле переключения скоростей R - N |
|
29 |
K648 |
Реле сигнализации минимального давления воздуха |
Реле вне щитка с предпазителями (в коробке EC)
|
Величина |
Предназначение реле |
|
K733L |
Реле указателей поворота L |
|
K733P |
Реле указателей поворота R |
|
K227 |
Реле опрыскивателя фар |
|
K234 |
Реле подогрева топлива |
Штепсель:
|
Величина |
Предназначение |
|
K733L |
Для диагностики:
|
Обозначение элементов электрических приборов в схемах
Отдельные элементы схемы обозначены индексом и номером (или другой буквой) в соответствии со следующим перечнем. Индексы служат для включения отдельных компонентов в группы согласно предназначению:
A - электрический прибор нестандартный (радиоприемник, прикуриватель, подогреватель и т.д.)
B - чувствительный элемент, датчик, репродуктор, тепловыключатель
C - конденсатор для устранения помех
E - источник света и тепла, лампы и освещение
F - плавкий предохранитель
G - источник электроэнергии (аккумулятор, генератор)
H - контрольные лампы и сигнализация
J – линия с данными
K - электромагнитное реле, компаратор
M - электромотор
P - электрооборудование стандартное
Q - выключатель „массы“
R - резистор
S - выключатель, контакт размыкания, переключатель, кнопка, управляющее устройство
U – преобразователь напряжения
V – выпрямитель, диод
W - неэлектрическое оборудование, автоантенна
X - штепсельная розетка, конектор
Y - электромагнитный клапан, электропневматический

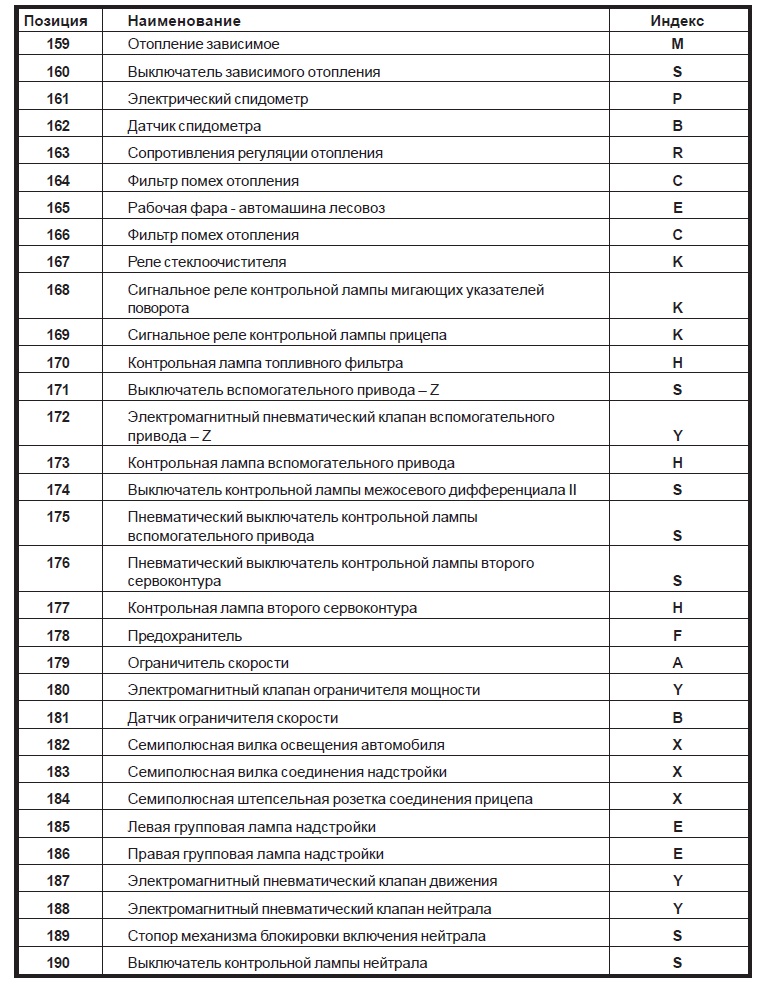

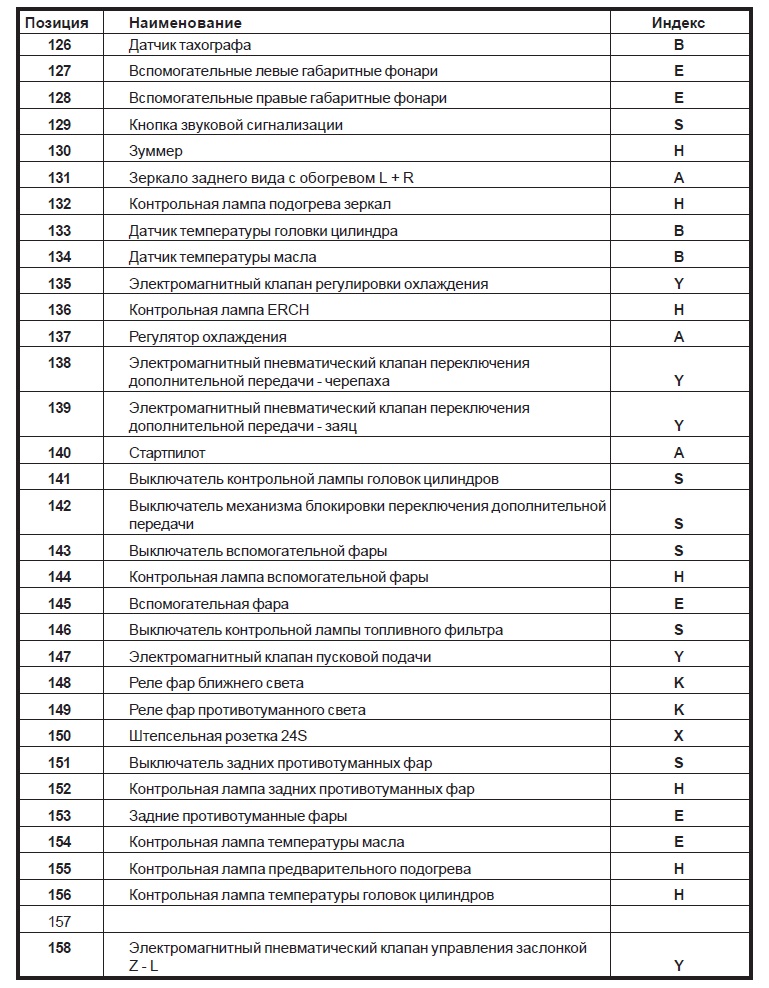

Учитывая тот факт, что производитель автомобиля использует стационарный способ обозначения основных компонентов, обозначение не составляет сплошной цифровой ряд. Некоторые компоненты указанные в перечне могут отсутствовать на конкретном автомобиле и устанавливаются по желанию заказчика.
|
Позиция |
Наименование |
Индекс |
|
P |
Предохранители (1-xx автомобиль, 01-06 ABS в электрическом коммутаторе) |
F |
|
1 |
Главная фара левая (a-дальнего света, b-ближнего света, c-габаритная) |
E |
|
2 |
Главная фара правая (a-дальнего света, b-ближнего света, c-габаритная) |
E |
|
3 |
Задний групповой фонарь левый (a-стоян.торм., b-указ.повор., c-задн.габарит., d-задн., e-противотум., f-номерного знака) |
E |
|
4 |
Задний групповой фонарь правый (a-стоян.торм., b-указ.повор., c-задн.габарит., d-задн., e-противотум.) |
E |
|
5 |
Штепсельная розетка 12В (задняя) |
X |
|
6 |
Противотуманная фара левая передняя |
E |
|
7 |
Противотуманная фара правая передняя |
E |
|
8 |
Контрольная лампа фар дальнего света |
H |
|
9 |
Контрольная лампа противотуманных передних фар |
H |
|
10 |
Переключатель ближнего света |
S |
|
11 |
Выключатель передних противотуманных фар |
S |
|
12 |
Лампочки освещения панели приборов |
E |
|
13 |
Штепсельная розетка 24N |
X |
|
14 |
Выключатель ламп стоп-сигнала |
S |
|
15 |
Реле указателей поворота |
A |
|
16 |
Указатель поворота передний левый |
E |
|
17 |
Указатель поворота передний правый |
E |
|
18 |
Указатель поворота боковой левый |
E |
|
19 |
Указатель поворота боковой правый |
E |
|
20 |
Комбинированное реле a) фонарей б) стеклоочистителей |
S |
|
21 |
Контрольная лампа указателей поворота автомобиля |
H |
|
22 |
Контрольная лампа указателей поворота прицепа |
H |
|
23 |
Потолочный плафон |
E |
|
24 |
Выключатель потолочного плафона |
S |
|
25 |
Выключатель двери |
S |
|
26 |
Диод |
Y |
|
27 |
Штепсельная розетка контрольной лампы |
X |
|
28 |
Стеклоочиститель |
M |
|
29 |
Переключатель стеклоочистителя + механизм циклов |
S |
|
30 |
Указатель уровня топлива |
P |
|
31 |
Опрыскиватель ветрового стекла |
M |
|
Позиция |
Наименование |
Индекс |
|
32 |
Выключатель контрольной лампы пневматического контура I |
S |
|
33 |
Выключатель контрольной лампы пневматического контура II |
S |
|
34 |
Контрольная лампа пневматических контуров под давлением |
H |
|
35 |
Кнопка контроля контрольной лампы |
S |
|
36 |
Указатель уровня топлива головок цилиндров |
P |
|
37 |
Датчик указателя уровня топлива головок цилиндров |
B |
|
38 |
Выключатель контрольной лампы механизма блокировки дифференциала I |
S |
|
39 |
Выключатель контрольной лампы механизма блокировки дифференциала II |
S |
|
40 |
Выключатель контрольной лампы механизма блокировки дифференциала III |
S |
|
41 |
Выключатель контрольной лампы механизма блокировки дифференциала IV |
S |
|
42 |
Контрольная лампа механизмов блокировки осевых дифференциалов |
H |
|
43 |
Выключатель контрольной лампы механизма блокировки MNH (переднего привода) |
S |
|
44 |
Контрольная лампа механизма блокировки MND + делителя (переднего привода) |
H |
|
45 |
Выключатель механизма блокировки MND + делителя + переднего привода |
S |
|
46 |
Электромагнитный пневматический клапан MND + делитель |
Y |
|
47 |
Выключатель механизмов блокировки осевого дифференциала (кнопка) |
S |
|
48 |
Электромагнитный пневматический клапан осевого дифференциала |
Y |
|
49 |
Прибор для контроля давления воздуха |
S |
|
50 |
Кнопка у рычага выключения сцепления |
S |
|
51 |
Преселектор редуцированного или нормального зацепления |
S |
|
52 |
Электромагнитный пневматический клапан редуцированного постоянного зацепления |
Y |
|
53 |
Электромагнитный пневматический клапан нормального постоянного зацепления |
Y |
|
54 |
Электромагнитный пневматический клапан усилителя переключения |
Y |
|
55 |
Поплавок указателя уровня топлива |
B |
|
56 |
Контрольная лампа топлива |
H |
|
57 |
Выключатель фонаря заднего хода |
S |
|
58 |
Фонарь заднего хода |
E |
|
Позиция |
Наименование |
Индекс |
|
59 |
Выключатель контрольной лампы падения давления в пружинном цилиндре |
S |
|
60 |
Контрольная лампа падения давления в пружинном цилиндре |
H |
|
61 |
Контрольная лампа вспомогательного привода |
H |
|
62 |
Выключатель сигнализации тормозных колодок |
S |
|
63 |
Выключатель контрольной лампы вспомогательного привода (насоса опрокидывания) |
S |
|
64 |
Лампа освещения номерного знака |
E |
|
65 |
Кнопка моторного тормоза |
S |
|
66 |
Реле моторного тормоза |
K |
|
67 |
Электромагнитный пневматический клапан моторного тормоза |
Y |
|
68 |
Выключатель на топливном насосе |
S |
|
69 |
Коробка зажигания |
S |
|
70 |
Контрольная лампа питания |
H |
|
71 |
Регулятор напряжения |
A |
|
72 |
Генератор |
G |
|
73 |
Аккумуляторная батарея |
G |
|
74 |
Разъединитель батареи |
Q |
|
75 |
Штепсельная розетка вспомогательного пуска |
X |
|
76 |
Стартер |
M |
|
77 |
Датчик электрического термометра |
B |
|
78 |
Термометр масла |
P |
|
79 |
Коробка с предохранителями отопления |
F |
|
80 |
Отопление |
E |
|
81 |
Выключатели отопления |
S |
|
82 |
Выключатель вентиляции |
S |
|
83 |
Выключатель отопления с помощью клапана |
S |
|
84 |
Объемный термостат |
B |
|
85 |
Вспомогательный вентилятор |
M |
|
86 |
Контрольная лампа воздушного фильтра |
H |
|
87 |
Выключатель давления масла |
S |
|
88 |
Электромагнитный клапан останова двигателя |
Y |
|
89 |
Реле фар дальнего света |
K |
|
90 |
Выключатель у педали газа (у двигателей 10 на топливном насосе) |
S |
|
91 |
Контрольная лампа включения мигающих указателей поворота |
H |
|
92 |
Выключатель ламп включения мигающих указателей поворота |
S |
|
Позиция |
Наименование |
Индекс |
|
93 |
Выключатель контрольной лампы воздушного фильтра |
S |
|
94 |
Реле термостата |
K |
|
95 |
Контрольная лампа |
H |
|
96 |
Выключатель |
S |
|
97 |
Насос |
M |
|
98 |
Реле сигнализации движения задним ходом |
K |
|
99 |
Сигнализация движения задним ходом (звуковой сигнал скорости заднего хода) |
H |
|
100 |
Выключатель звукового сигнала скорости заднего хода |
A |
|
101 |
Контрольная лампа опрокидывания прицепа |
H |
|
102 |
Выключатель контрольной лампы механизма блокировки делителя |
S |
|
103 |
Пневматический выключатель опрокидывания кузова |
S |
|
104 |
Контрольная лампа опрокидывания кузова |
H |
|
105 |
Выключатель сигнальных ламп (только для старых панелей) |
S |
|
106 |
Сигнальные фонари |
E |
|
107 |
Выключатель опрокидывания прицепа |
S |
|
108 |
Контрольная лампа термостата |
H |
|
109 |
Выключатель термостата |
S |
|
110 |
Свеча накаливания термостата |
E |
|
111 |
Предупредительные фонари L + R (штепсельная розетка предупредительных фонарей) |
E |
|
112 |
Выключатель предупредительных фонарей (сигнальные фонари) |
S |
|
113 |
Контрольная лампа предупредительных фонарей (сигнальных фонарей) |
H |
|
114 |
Манометр масла |
P |
|
115 |
Штепсельная розетка 7- полюсная передняя |
X |
|
116 |
Датчик напорного воздуха передней оси |
B |
|
117 |
Датчик манометра масла |
B |
|
118 |
Указатель числа оборотов |
P |
|
119 |
Датчик указателя числа оборотов |
B |
|
120 |
Механизм циклов |
A |
|
121 |
Выключатель переключения дополнительной передачи |
S |
|
122 |
Контрольная лампа нейтрала |
H |
|
123 |
Выключатель подогрева зеркал |
S |
|
124 |
Фара-прожектор |
E |
|
125 |
Контрольная лампа освещения тягового крюка |
H |
|
Позиция |
Наименование |
Индекс |
|
191 |
Штепсельная розетка передняя консервативного источника |
X |
|
192 |
Переключатель габаритных фонарей |
S |
|
193 |
Выключатель освещения приборов |
S |
|
194 |
Выключатель фары заднего света |
S |
|
195 |
Контрольная лампа фары заднего света |
S |
|
196 |
Тахограф |
P |
|
197 |
Семиполюсная вилка II. освещения автомобиля |
X |
|
198 |
Семиполюсная вилка II. соединения надстройки |
X |
|
199 |
Семиполюсная штепсельная розетка II. соединения прицепа |
X |
|
200 |
Коробка ABS |
A |
|
201 |
Электромагнитный клапан ABS 1-ая левая ось |
Y |
|
202 |
Электромагнитный клапан ABS 1-ая правая ось |
Y |
|
203 |
Электромагнитный клапан ABS 3-я левая ось |
Y |
|
204 |
Электромагнитный клапан ABS 3-я правая ось |
Y |
|
205 |
Выключатель оборотов ABS 1-ая левая ось |
B |
|
206 |
Выключатель оборотов ABS 1-ая правая ось |
B |
|
207 |
Выключатель оборотов ABS 3-ья левая ось |
B |
|
208 |
Выключатель оборотов ABS 3-ья правая ось |
B |
|
209 |
Контрольная лампа ABS автомобиля |
H |
|
210 |
Контрольная лампа ABS инфомодуля |
H |
|
211 |
Контрольная лампа ABS прицепа |
H |
|
212 |
Штепсельная розетка ABS прицепа |
X |
|
213 |
Управление наружными зеркалами обратного вида |
S |
|
214 |
Наружные зеркала обратного вида, регулируемые L + R |
M |
|
215 |
Манометр газа |
P |
|
216 |
Датчик давления газа |
B |
|
217 |
Выключатель газа |
S |
|
218 |
Контрольная лампа притока газа |
H |
|
219 |
Электромагнитный клапан контроля газа |
Y |
|
220 |
Давление - выключатель |
S |
|
221 |
Электронный управляющий блок |
A |
|
222 |
Электромагнитный клапан ограничителя насоса впрыска |
Y |
|
223 |
Пневматический стопор механизма блокировки включения вспомогательного двигателя |
S |
|
224 |
Реле разъединителя |
K |
|
225 |
Выключатель управления разъединителя (кабины) |
S |
|
Позиция |
Наименование |
Индекс |
|
226 |
Выключатель управления разъединителя (панели приборов) |
S |
|
227 |
Реле времени для пневматической очистки фар |
K |
|
227 |
Реле времени для пневматической очистки фары |
K |
|
228 |
Двигатель пневматической очистки фары |
M |
|
229 |
Подогрев сиденья |
A |
|
230 |
Выключатель фар дальнего вспомогательного света |
S |
|
231 |
Фары вспомогательного света левая + правая |
E |
|
232 |
Кондиционер |
E |
|
233 |
Компрессор кондиционера |
M |
|
234 |
Реле нагрева топлива |
K |
|
235 |
Нагрев топлива |
E |
|
236 |
Термостат нагрева топлива |
B |
|
237 |
Контрольная лампа нагрева топлива |
H |
|
238 |
Выключатель нагрева топлива |
S |
|
239 |
Реле 6-ой передачи |
K |
|
240 |
Электромагнитный пневматический клапан передач 1 – 5 |
Y |
|
241 |
Электромагнитный пневматический клапан передач 6 |
Y |
|
242 |
Выключатель нейтрала передач 1 - 6 |
S |
|
243 |
Выключатель передач |
S |
|
244 |
Электромагнитный пневматический клапан блокировки передачи 6 |
Y |
|
245 |
Осушитель воздуха |
E |
|
246 |
Реле блокировки усилителя передач |
K |
|
247 |
Выключатель блокировки усилителя передач |
S |
|
248 |
Электромагнитный регулятор мощности ERV - 1 |
A |
|
249 |
Датчик температуры головок цилиндров |
B |
|
250 |
Электромагнитный пневматический клапан |
Y |
|
251 |
Сопротивления |
R |
|
252 |
Предохранитель |
F |
|
253 |
Автомобильный радиоприемник |
A |
|
254 |
Автоантенна |
W |
|
255 |
Динамик |
B |
|
256 |
Преобразователь 24/12 |
U |
|
257 |
Реле поляризированное |
K |
|
258 |
Реле поляризированное |
K |
|
259 |
Плафон – потолок – задний левый с выключателем |
E |
содержание .. 201 202 203 204 205 206 ..
