Повреждение пружинного элемента, воспрепятствующее его правильной
работе.
б) Технические условия
1. Крепежные болты пружинного элемента намазать перед монтажем пластической
смазкой G 3.
в) Порядок снятия
Выпустить весь воздух из основного ресивера с помощью ручного дренажного
клапана.
Поднять кабину водителя.

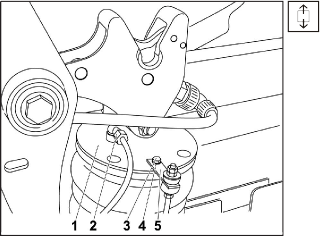

Рис. 13.146 Приток сжатого воздуха к пружинному элементу - снятие

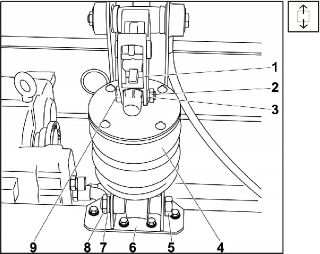

Рис. 13.147 Пружинный элемент - снятие
Отвинтить накидную гайку 2 и
выпустить воздух из пружинного элемента 1.
Отсоединить плечо чехла 5,
соединяющее тягу регулировочного вентиля с пружинным элементом на левой
стороне, от пружинного элемента 1 путем
отвинчивания болта 3 и
пружинной шайбы 4.
Отвинтить гайку 2 и
снять пружинную шайбу
3.
Вынуть болт 9, закрепляющий
верхнюю часть пружинного элемента 4 к
гидравлическому замку 1.
Отвинтить гайку 8 и
снять пружинную шайбу
7.
Вынуть болт 5, закрепляющий
нижнюю часть пружинного элемента 4 к
держателю пружинных элементов 6.
Снять пружинный элемент 4.
г) Порядок установки
Присоединить нижнюю часть пружинного
элемента 4 к
держателю пружинных элементов 6 с
помощью болта 5,
пружинной шайбы 7 и
гайки 8.
Затянуть гайку моментом затяжки 284 406
Нм.
Присоединить верхнюю часть пружинного элемента 4 к
гидравлическому ключу 1 с
помощью болта 9,
упругой шайбы 3 и
гайки
2.
Затянуть гайку моментом затяжки 137
195 Нм.

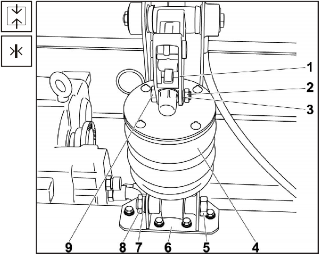

Рис. 13.148 Пружинный элемент - установка
Присоединить плечо чехла 5,
соединяющее тягу регулировочного вентиля с пружинным элементом на левой
стороне, к пружинному элементу 1 с
помощью болта 3 и
пружинной шайбы 4.
Присоединить воздуховод 2 к
пружинному элементу 1.

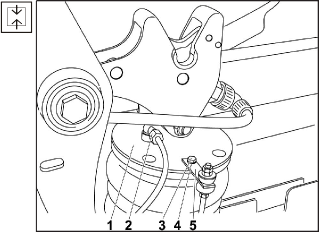

Рис. 13.149 Приток сжатого воздуха к пружинному элементу - установка
Опустить кабину водителя.
Запустить двигатель и накачать воздух в пневматической системе до рабочего
давления.
Проверить, в случае необходимости настроить длину тяги регулировочного
вентиля в соответствии с установленным порядком действий, приведенным в:
(См. Подглава 13.5.26).
