14.5.1

TATRA T815. Снятие и установка поворотного круга седельного тягача

1. Причины снятия




   1. Поворотный круг седельного тягача поврежден.

   2. Замена рамы автомобиля.

б) Технические условия

1. Для закрепления основной подкладки и поворотного круга использовать только предписанный соединительный материал.

2. При каждой замене поворотного круга и основной подкладки проверить зазор около упоров. В случае обнаружения зазора, заменить упоры.

в) Порядок снятия

1. Установить машину на горизонтальную поверхность и обеспечить против движения.

2. Отвинтить восемь гаек 4 крепежных болтов 3 (M16 x 70) и четыре гайки 1 крепежных болтов 2 (M16 x 50). Снять болты с шайбами.

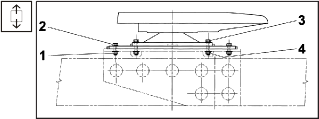

   Рис. 14.2 Снятие поворотного круга - 1






3. Подвесить поворотный круг 1 вместе с основной подкладкой 2 на подвесном устройстве и снять с вспомогательной рамы.

4. Отвинтить четыре гайки, снять болты 3. Снять поворотный круг 1 с основной подкладки 2.

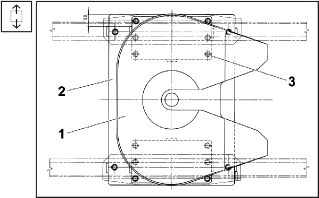

Рис. 14.3 Снятие поворотного круга - 2

г) Порядок установки

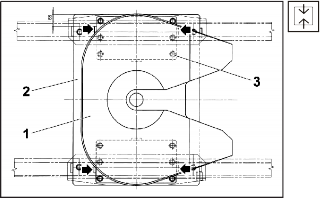

Рис. 14.4 Установка поворотного круга - 1

1. Подвесить поворотный круг 1 на подвесное устройство и положить его на основную подкладку 2.

2. Вставить четыре болта 3 и завинтить гайки. Затянуть гайки моментом затяжки мин.

   225 Нм.

   Примечание:

   В случае замены основной подкладки или поворотного круга приварить новые упоры (См. стрелки).

3. Поворотный круг 1 вместе с основной подкладкой 2 положить на вспомогательную раму.









   Рис. 14.5 Установка поворотного круга - 2

4. Четыре крепежные болты 2 (M 16 x 50) и восемь крепежных болтов 3 (M 16 x 70) вместе с шайбами вставиь в отверстия и завинтить гайки 1 и 4.

5. Затянуть гайки 1 и 4 моментом затяжки мин.

225 Нм.

Примечание:

Если основная подкладка заменена, приварить новые упоры (См. стрелки).
