TATRA T815. Проверка подтяжки закрепительных болтов стремянки рессор

1. Причины проверки




   1. Проверка после обкатки, т.е. после прохождения 2 500  3 000 км

   2. Листы рессор ослаблены.

   3. Болты стремянок рессор ослаблены.




      б) Teхнические условия




      1. Болты 1 (См. Рис. 8.4) 280 ± 30 Нм.




      в) Порядок проверки






      1. Болты 1 подтянуть контрольным моментом затяжки 250 Нм. Если при установленной величине на дисплее тарированного ключа не произойдет поворот головки болта, необходимо выполнить следующие шаги:

      2. Болты вывинтить постепенно друг за другом, заменить шайбу и подтянуть моментом 280 ± 30 Нм. Данный метод гарантирует, что листовая пружина не освободится из стремянки рессоры.

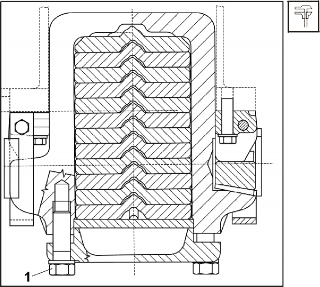

Рис. 8.4 Укладка рессоры

TATRA T815. Проверка предохранительных стремянок рессор

1. Причины проверки




   1. Регулярная проверка через каждые 40 000 км пробега или после расхода 16 000 литров горючего или отработки 1200 Мчас.

б) Teхнические условия

1. Гайку 3 (См. Рис. 8.5) подтянуть моментом затяжки 34 ± 9 Нм.

в) Порядок проверки

1. Визуально проверить состояние предохранительной стремянки в сборе 1. В случае видимого повреждения (трещины) ее необходимо заменить. При смене стремянки заменить и пружинную шайбу 2.

2. Гайку 3 подтянуть моментом затяжки 34 ± 9 Нм.

3. Если предохранительная стремянка не заменяется, проверить только подтягивание гаек 3 моментом 34 ± 9 Нм. Если при установленной величине на дисплее тарированного ключа не произойдет поворот головки болта, необходимо выполнить следующие шаги:

4. Болты вывинтить, проверить резьбу на болтах и гайках (повреждение, удлинение), заменить шайбу, по надобности болт или гайку и затянуть моментом 34 ± 9 Нм.

Рис. 8.5 Установка рессоры (вид сбоку)
