TATRA T815. Снятие и установка уплотнений системы центрального накачивания шин переднего моста

а) Причины снятия и установки

1. Негерметичность системы центрального накачивания.

б) Технические условия

1. Все доступные уплотнительные элементы в установленном порядке заменить новыми.

2. Для замены использовать приспособления, приведенные в таблице (См. Таб. 7.3)




   в) Порядок снятия






   1. Снять ведущий карданный вал в соответствии с установленным порядком действий (См. Подглава 7.5.9).

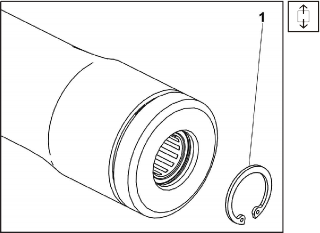

   2. Снять стопорное кольцо 1 с конца ведущего вала со стороны колесного блока.






      Рис. 7.96 Стопорное кольцо - снятие

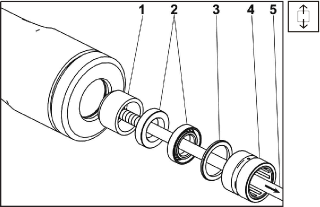

   3. Вытащить с помощью нарезного стержня М10 5 и выталкивателя стяжную втулку 1, два уплотнения вала 2 , шайбу 3 и игольчатый подшипник 4 с конца ведущего вала со стороны колесного блока.




      Рис. 7.97 Снятие подшипника и уплотнений вала




   4. Снять стопорное кольцо 1, шайбу 2 и два уплотнения вала 3 с конца ведущего карданного вала со стороны раздаточной коробки.

   5. Установить шарнир ведущего вала таким образом, чтобы оба конца ведущего вала заняли параллельное положение.

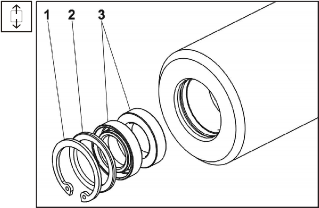

      Рис. 7.98 Уплотнения вала - демонтаж

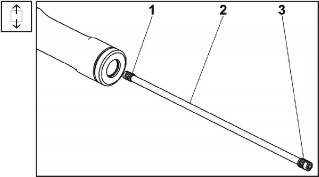

   6. С помощью подходящего круглого стержня выбить наружу из вала в направлении от раздаточной коробки комплект напорной трубы 2 и соединительных муфт 1 и 3.









      Рис. 7.99 Напорная труба - демонтаж

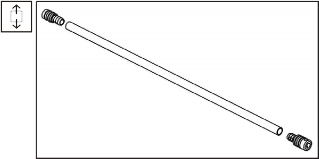

   7. Извлечь соединительные муфты из напорной трубы.









      Рис. 7.100 Соединительные муфты -

      демонтаж






      Рис. 7.101 Уплотнительные кольца -

      демонтаж




   8. Снять уплотнительные кольца из соединительных муфт.

г) Порядок установки

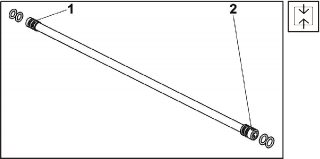

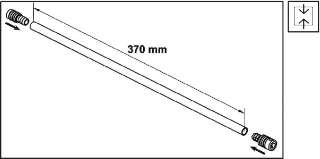

Рис. 7.102 Соединительные муфты- установка

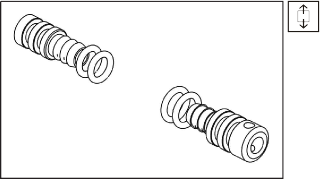

Рис. 7.103 Уплотнительные кольца -

установка

1. Нарезать резьбу на новую трубу РА 10х1 12Р до размера 370 мм.

2. Нагреть соединительные муфты в мензурке с водой и надеть на трубу.




3. Поставить два новых уплотнительных кольца

   12х8 FLUOR 4 на соединительную муфту 1.

4. Поставить два новых уплотнительных кольца

   14х10 FLUOR 4 на соединительную муфту 2.

5. Установить шарнир ведущего вала таким образом, чтобы оба конца ведущего вала заняли параллельное положение.




6. Нанести слой трансмиссионной смазки на поверхность соприкосновения уплотнительных колец и надеть комплект на вал со стороны колесного блока.

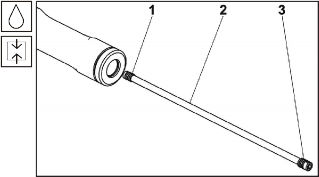

   Рис. 7.104 Напорная труба - установка




7. Насадить стяжную втулку 1 на вал.

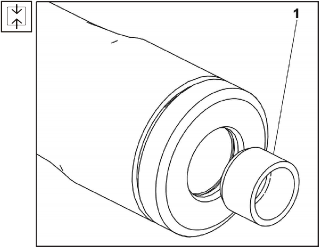

   Рис. 7.105 Стяжная втулка - установка

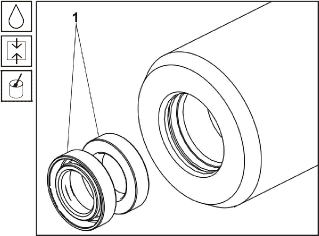

8. Нанести слой трансмиссионной смазки на поверхность соприкосновения и надеть два новых уплотнения вала 1 на ведущий вал со стороны раздаточной коробки. Пространство между уплотнениями заполнить во время установки до 50% пластической смазкой (эквивалент LA-2).






   Рис. 7.106 Уплотнения вала - установка

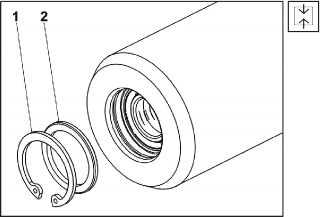

   Рис. 7.107 Стопорное кольцо - установка




9. Поставить шайбу 2 и стопорное кольцо 1.

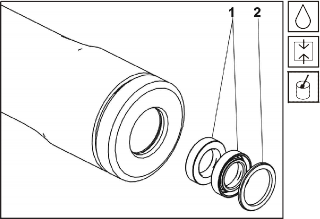

   Рис. 7.108 Уплотнения вала - установка




10. Нанести слой трансмиссионной смазки на поверхность соприкосновения и поставить два новых уплотнения вала 1 на ведущий вал со стороны раздаточной коробки. Пространство между уплотнениями заполнить во время установки на 50% пластической смазкой /эквивалент LA-2/.

11. Поставить шайбу 2.

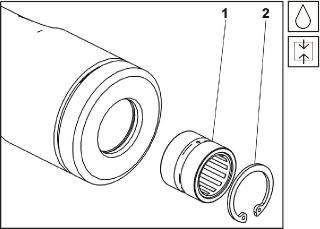

    Рис. 7.109 Подшипник - установка




12. Нанести слой трансмиссионной смазки на поверхности соприкосновения и втолкнуть подшипник 1 в вал.

13. Поставить стопорное кольцо 2.

14. Установку ведущего вала выполнить в установленном порядке, приведенном в (См. Подглава 7.5.9).
