TATRA T815. Снятие и установка ведущего вала неуправляемого моста

а) Причины снятия

Повреждение ведущего вала.

б) Технические условия
1. Во время ремонта зафиксировать автомобиль против движения с помощью подкладочных клиньев.
2. Все уплотнительные элементы, доступные во время порядка действия, заменить новыми.
3. Для снятия и установки использовать приспособления согласно: (См. Таб. 7.3).
в) Порядок снятия
1. Снять автомобильное колесо в соответствии с установленным порядком действий, указанным в: (См. Часть 11).
2. Отвинтить болты 1 тормозного барабана 2.
3. К тормозному барабану привинтить подвесное приспособление PHV 0746 (См. Таб. 7.3). и с помощью подъемного приспособления снять барабан с посадки.

  Примечание:

  Если барабан нельзя снять, ослабить распорку тормозных колодок.

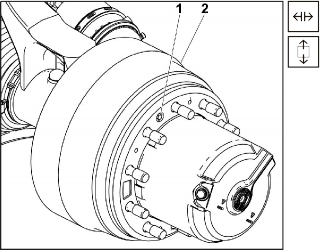

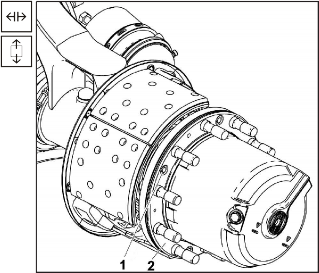

  Рис. 7.78 Задний тормозной барабан -

  снятие
4. Повернуть колесный блок таким образом, чтобы сливная пробка масляного наполнителя колесного блока 1 заняла крайнее нижнее положение, отвинтить пробку и слить масло в предварительно приготовленную емкость.
5. Отвинтить болты 1 крышки колесного редуктора.
6. С помощью болтов М 8 снять крышку колесного редуктора 2 и вынуть с нее уплотнительное кольцо.

  Рис. 7.79 Сливная пробка масляного наполнителя колесного редуктора заднего моста - снятие

  Рис. 7.80 Крышка заднего колесного редуктора - снятие

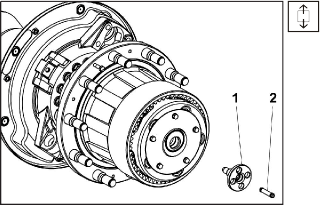

  Рис. 7.81 Втулка переходная двусферична -

  снятие

  Рис. 7.82 Защитная пластинка - снятие
7. Снять переходную двусферическую втулку 2 и наконечник для наполнения воздухом 1, если они не остались в крышке колесного редуктора.
8. Снять зубчатый венец 1 колесного редуктора, если он не остался в крышке колесного редуктора.
9. Отвинтить болты 3 защитной пластинки цапф сателлитов и снять пластинку 2.

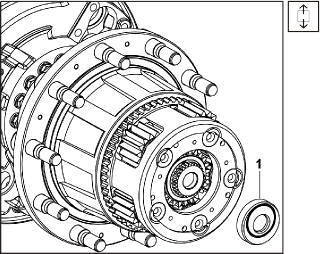

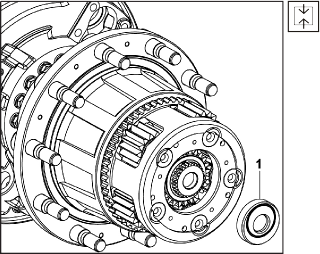

  Рис. 7.83 Поводок - снятие
10. Снять поводок 1 с конца ведущего вала.
11. Снять стопорное кольцо 3 и центральное колесо 2 колесного редуктора.
12. Вытащить ведущий вал 1 с полуоси.

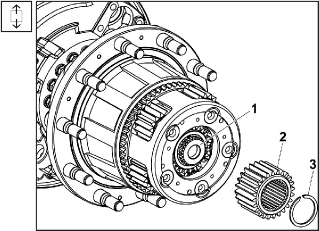

Рис. 7.84 Колесный редуктор - снятие

г) Порядок установки
1. Слегка намазать пластической смазкой MOLYKA G шлицы ведущего вала со стороны раздаточной коробки.
2. Кромку уплотнительного кольца в полуоси намазать трансмиссионным маслом.
3. Вставить ведущий вал 1 в полуось.

  Примечание:

  При вкладывании конца ведущего вала в полуось действовать осторожно с учетом возможности повреждения уплотнительного кольца в полуоси.
4. Установить центральное колесо 2 колесного редуктора на конец ведущего вала.
5. Насадить стопорное кольцо 3 центрального колеса колесного редуктора.

  Рис. 7.85 Колесный редуктор - установка

  Рис. 7.86 Поводок - установка
6. Смонтировать поводок 1.
7. Насадить зубчатый венец 1 колесного редуктора.
8. Насадить защитную пластинку 2 цапф сателлитов.
1. Снять две уплотнительные кольца с переходной двусферической втулки и заменить их новыми. Намазать трансмиссионным маслом прежде, чем насадить их.

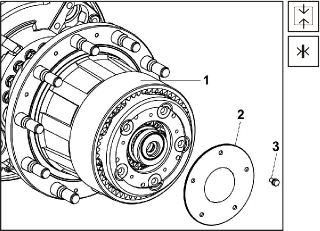

  Рис. 7.87 Защитная пластинка - установка

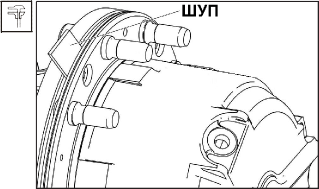

  Рис. 7.88 Измерение зазора между крышкой и ступицей колеса

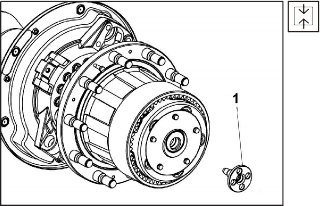

2. Установить наконечник для наполнения воздухом 1 к ведущему валу.
3. Если был снят - в крышку 1 колесного редуктора вставить наконечник 3, вместе с уплотнительным кольцом 2, предварительно смазанный трансмиссионным маслом, и с помощью четырех болтов 4 привинтить наконечник к крышке.

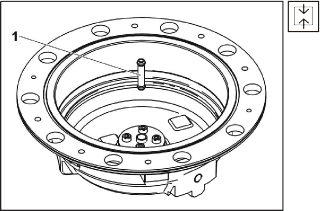

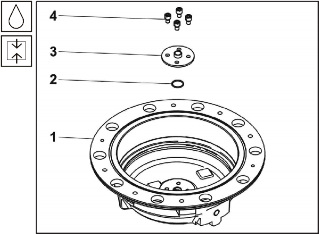

  Рис. 7.89 Наконечник - установка
4. На наконечник 1 подложить монтажную подкладку PRM 3969 (толщиной 5 мм), крышку колесного редуктора завинтить с помощью четырех болтов к ступице колеса и затянуть болты моментом затяжки

  12 ± 2 Нм.
5. Измерить зазор между ступицей колеса и крышкой колесного редуктора с помощью комплекта пластинок для измерения зазоров (отметить рассчитанную величину).
6. Снять крышку со ступицы колеса, вытащить монтажную подкладку PRM 3969 с наконечника. Вычислить необходимую толщину регулировочных прокладок “S” с отношения:

  S = 5 - x,

  где х - (0.5 до 1) мм,

  является требуемым зазором между крышкой и наконечником для наполнения воздухом. (Величина 5 мм в соотношении является толщиной монтажной подкладки PRM 3969).

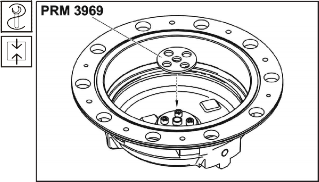

  Рис. 7.90 Использование приспособления

  PRM 3969

  Рис. 7.91 Измерение зазора между крышкой и ступицей колеса

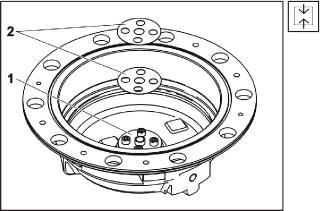

  Рис. 7.92 Регулировочные прокладки -

  установка

  Рис. 7.93 Переходная двусферическая втулка - установка
7. Нанизать регулировочные прокладки 2 на наконечник 1.
8. Насадить переходную двусферическую втулку 1 в крышку колесного редуктора.
9. Насадить новое уплотнительное кольцо, предварительно смазанное трансмиссионным маслом, в крышку колесного редуктора.

  Рис. 7.94 Крышка заднего колесного редуктора - установка
10. Насадить крышку 2 колесного редуктора.
11. Завинтить болты 1 крышки колесного редуктора.

  Примечание:

  Болты затягивать равномерно до правильного касания крышки к ступице моментом затяжки 12 ± 1 Нм.
12. Через сливное отверстие в крышке колесного редуктора наполнить колесный блок маслом согласно плану смазки. (См. Подглава 7.5.1).
13. Завинтить сливную пробку масляного наполнителя колесного блока моментом затяжки 120 ± 12 Нм.
14. Намазать пастой LOCTITE ANTI SEIZE поверхность соприкосновения тормозного барабана с крышкой колесного редуктора.
15. Насадить тормозной барабан 2.
16. Намазать пастой LOCTITE ANTI SEIZE резьбу болтов тормозного барабана.
17. Завинтить болты 1 тормозного барабана.

  Примечание:

  Болты затягивать равномерно до правильного касания барабана к крышке колесного редуктора моментом затяжки 15 ± 1,5 Нм.
18. Смонтировать автомобильное колесо в соответствии с установленным порядком действий, указанным в: (См. Глава 11).
19. Произвести проверку тормозов, включая и проверку ABS.

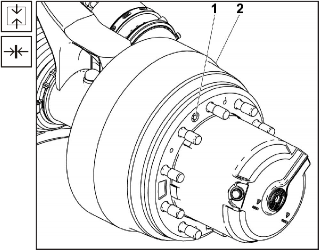

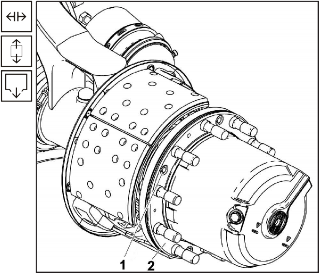

Рис. 7.95 Задний тормозной барабан -

установка
