TATRA T815. Замена защитного мешка полуоси

1. Причины замены




   1. Замена защитного мешка производится только в случае видимого старения резины, когда начинают возникать возникать поверхностные трещины или в том случае, если он был поврежден (разорван) в результате эксплуатации автомобиля в тяжелых условиях.

б) Технические условия

1. Во время ремонта автомобиль зафиксировать против движения подкладочными клиньями.

2. Для соединений защитного мешка во время монтажа использовать новые болты и гайки.

3. По необходимости заменить также проволочные стяжные кольца.

4. Использовать приспособление PRM 3861 в соответствии: (См. Таб. 7.3)

5. Фланцевое соединение защитного мешка и места его соединения с картером раздаточной коробки и полуоси тщательно уплотнить с помощью уплотнительной замазки CURIL K2.

в) Порядок снятия

1. .Приподнять полуось и подложить под нее подходящую стойку.

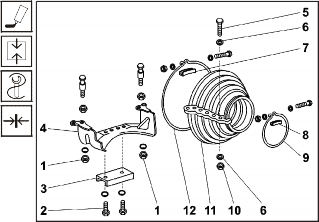

   Рис. 7.39 Защитный мешок полуоси - снятие




2. Отвинтить гайки 1 ( а у переднего моста болты 2) и снять (у переднего моста накладку

   3) и защитный каркас 4 защитного мешка 11.

3. Почистить защитный мешок 11.

4. Снятъ болты 5 с шайбами 6 и гайками 10 разделительного соединения защитного мешка 11.

5. Снятъ оба затяжных кольца 9 и 12 защитного мешка 11 с помощью приспособления PRM 3861. (См. Таб. 7.3).

6. Снять защитный мешок 11 с полуоси.






   г) Порядок установки




   1. Фланцевое соединение защитного мешка 11 у болтового соединения, поверхности соприкосновения с полуосью и картером раздаточной коробки под обеими стяжными кольцами 9 и 12 перед монтажом смазать уплотнительной замазкой CURIL K2.

   2. На очищенную полуось надеть защитный мешок 11 так, чтобы его разделительное соединение было направлено по направлению езды вперед по продольной оси автомобиля.

   3. Надеть и затянуть болты 5 с шайбами 6 и гайками 10 разделительного соединения.

   4. Надеть с помощью приспособления PRM 3861 (См. Таб. 7.3) и затянуть оба стяжных кольца 9 и 12 с накладками 7 и 8.

   5. Насадить защитный каркас 4 защитного мешка 11, привинтить гайками 1.

   6. У передней оси завинтить накладку 3 болта 2.

   7. Опустить полуось.

Рис. 7.40 Защитный мешок полуоси -

установка
