TATRA T815. Снятие и установка корпуса масляного радиатора двигателя T3C-928.90/572




  1. Причины снятия и установки




    1. Под корпусом масляного радиатора наблюдается утечка масла (не устраняется затягиванием болтов).

    2. Корпус масляного радиатора треснул или поврежден другим образом.




б) Технические условия




  1. Пружинные шайбы, уплотнительные кольца заменить новыми.

  2. Поверхности соприкосновения промежуточной детали и корпуса масляного радиатора не должны быть деформированными.

  3. Демонтированные детали помыть, удалить загрязнения.

  4. Детали проверить, неисправные устранить и заменить новыми.




в) Порядок снятия




  1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

  2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

  3. Из кабины вынуть все свободные предметы.

  4. Наклонить кабину в переднее положение.

  5. Демонтировать масляный радиатор (См. Подглава 1.5.23).





  6. Отвинтить болты 1, включая пружинные шайбы, отложить промежуточную деталь масляного радиатора 2.

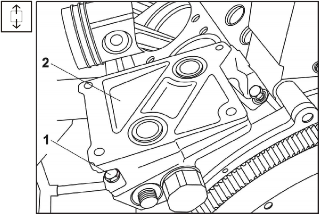

    Рис. 1.164 Промежуточная деталь масляного радиатора

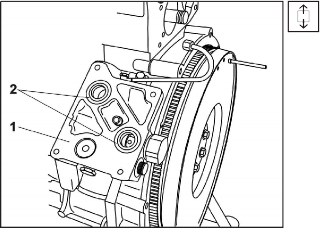

    Рис. 1.165 Корпус масляного радиатора




  7. Снять два уплотнительных кольца 2 с верхней поверхности корпуса 1 масляного радиатора.

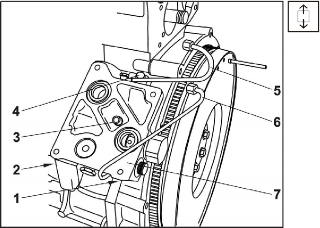

    Рис. 1.166 Крепление корпуса масляного радиатора




  8. Отсоединить трубку подачи масла к вентилятору 5 и трубку подачи к турбонагнетателю 6.

  9. Отвинтить болты 1, 2, 4 и центровой болт 3, с помощью которых корпус масляного радиатора 7 крепится к картеру двигателя.

  10. Снять корпус масляного радиатора, с нижней части снять два и одно уплотнительных кольца.




г) Порядок установки





Рис. 1.167 Крепление корпуса масляного радиатора

  1. На корпус масляного радиатора 7 со стороны картера двигателя с помощью смазки приклеить два и одно уплотнительных

    кольца.


  2. Корпус масляного радиатора 7 насадить на картер двигателя и прикрепить к картеру двигателя болтами 1, 2, 4, а также центровым болтом 3, включая пружинные шайбы

  3. Перед монтажом болты покрыть пластическим клеем Loctite 262.

  4. Болты затянуть моментом 34 + 9 Нм.

  5. Присоединить трубку подачи масла к вентилятору 5 и турбонагнетателю 6.




  6. В корпус 1 масляного радиатора с помощью смазки приклеить два уплотнительных кольца 2.

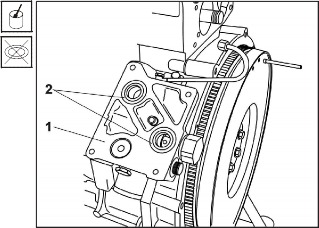

Рис. 1.168 Корпус масляного радиатора







7.

Вставить промежуточную деталь масляного радиатора 2.



8.

Привинтить болты 1, включая пружинные шайбы..

9.

Болты затянуть моментом 34 + 9 Нм.

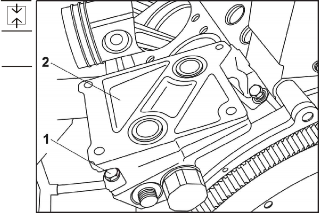

Рис. 1.169 Промежуточная деталь масляного радиатора




  1. Намонтировать масляный радиатор (См.

    Подглава 1.5.23).

  2. Запустить двигатель, дать ему работать в течение короткого времени и при этом контролировать герметичность масляного радиатора.

  3. Остановить двигатель, опустить кабину автомобиля в рабочее положение.

  4. Проверить, в случае необходимости добавить масло.

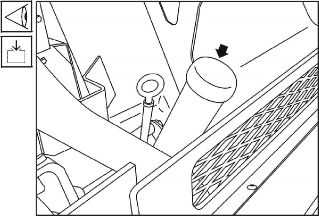

Рис. 1.170 Заливная горловина с указателем уровня масла
