TATRA T815.
Разборка и сборка масляного фильтра
двигателя T3C-928.90/572
-
Причина разборки
-
Корпус масляного фильтра треснул и из него вытекает масло.
-
Очистка и замена фильтрующего элемента масляного фильтра.
б) Технические условия
-
Предохранительный клапан – байпасный отрегулирован на разницу
давления 0,25
ё 0,31 МПа
-
Свободная длина пружины 12
109 мм
-
Длина пружины сжатой усилием 78,5 N 77 мм
-
Длина пружины сжатой усилием 83,4 N 75 мм
в) Разборка масляного фильтра
-
Отвинтить болт масляного фильтра 1,
снять с болта 1 уплотнительное
кольцо 2.
2.
Снять крышку масляного фильтра 3.
С крышки масляного фильтра 3 снять
фильтрующий элемент 8,
уплотнительные кольца 7 и 9,
проходной изолятор 6,
нижнюю
крышку 5 и
пружину 4.
-
Вынуть из корпуса масляного фильтра 10 пробку 14,
уплотнительное кольцо 13,
пружину 12 и
плунжер 11.
-
Проверить демонтированные детали, неисправные устранить и
заменить новыми.

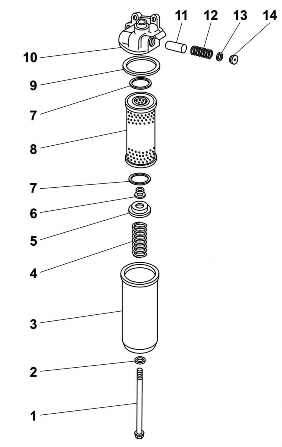

Рис. 1.129 Разборка масляного фильтра
г) Сборка масляного фильтра
-
В крышку масляного фильтра 3 вставить
болт 1 вместе
с уплотнительным кольцом 2.
Насадить на болт масляного фильтра 1 пружину 4,
нижнюю крышку 5,
проходной изолятор 6.
-
На фильтрующий элемент масляного фильтра 8 насадить
уплотнительные кольца 7,
вставить в крышку масляного фильтра.
-
В крышку масляного фильтра 3 вставить
фасонное кольцо 9,
насадить на крышку масляного фильтра 3 корпус
масляного фильтра 10 и
завинтить болт масляного фильтра 1.
-
В корпус масляного фильтра вставить плунжер 11,
пружину 12,
намонтировать пробку 14,
вместе с уплотнительным кольцом 13.
-
Проверить сборку укомплектованного масляного фильтра.

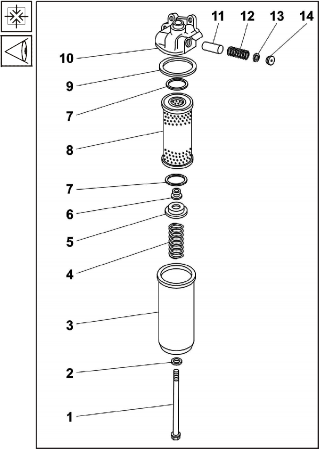

Рис. 1.130 Сборка масляного фильтра
