TATRA T815. Снятие и установка масляного фильтра двигателя T3C-928.90/572

1. Причины снятия




   1. Корпус масляного фильтра имеет трещину и из него вытекает масло.

б) Технические условия

1. Все поврежденные уплотнительные кольца и пружинные шайбы заменить новыми.

2. Фильтрующий элемент не должен быть поврежден.

в) Порядок снятия

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

3. Из кабины вынуть все свободные предметы.

4. Наклонить кабину в переднее положение.






5. Отвинтить 4 болта M10 x 40 (См. стрелку) вместе с пружинными шайбами и прокладками.

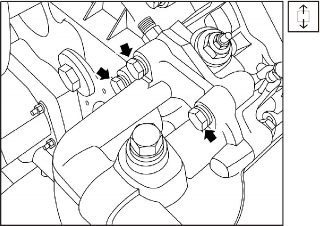

   Рис. 1.124 Снятие мясляного фильтра

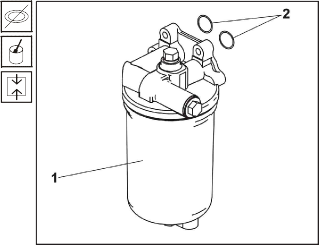

   Рис. 1.125 Масляный фильтр




6. Снять масляный фильтр 1 с передней крышки двигателя, снять 2 уплотнительных кольца 2.

7. Следить за утечкой масла!




   г) Порядок установки




   1. Смазкой приклеить 2 уплотнительных кольца

      2.

   2. Масляный фильтр в сборе 1 установить на передней крышке двигателя.

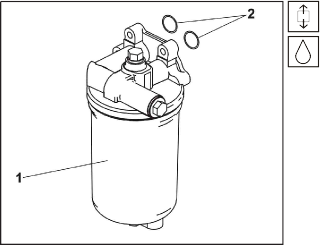

      Рис. 1.126 Масляный фильтр




   3. Привинтить 4 болта M10 x 40 (См. стрелку) вместе с пружинными шайбами и прокладками.

   4. Болты затянуть моментом 34 + 9 Нм.

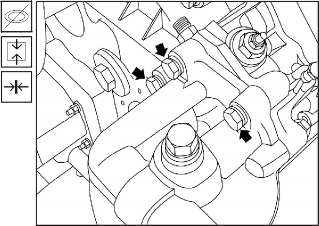

      Рис. 1.127 Установка масляного фильтра




   5. Запустить двигатель, дать ему работать в течение короткого времени и при этом контролировать герметичность масляного фильтра.

   6. Остановить двигатель, опустить кабину автомобиля в рабочее положение.

   7. Проверить, при необходимости долить масло.

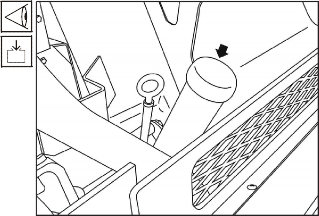

Рис. 1.128 Заливная горловина с указателем уровня масла
