LI-22

Задний противотуманный фонарь

СИСТЕМА ОСВЕЩЕНИЯ

18.Задний противотуманный

фонарь

A: СНЯТИЕ

1) Снимите узел заднего комбинированного
фонаря. <См. LI-24, СНЯТИЕ, Узел заднего
комбинированного фонаря.>
2) Снимите облицовку заднего бампера. <См.
EI-28, СНЯТИЕ, Задний бампер.>

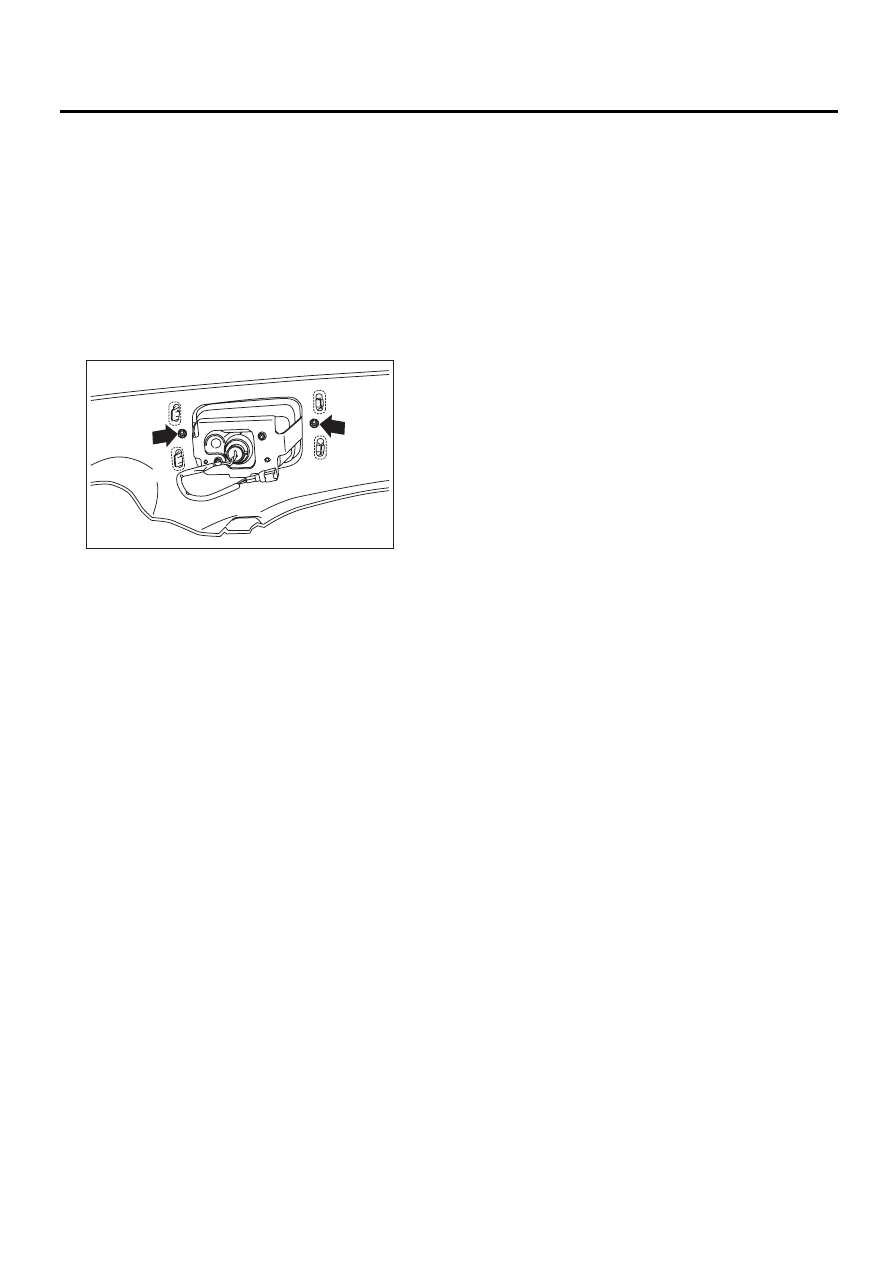

3) Отверните гайку крепления и зажимную
лапку (А) и снимите задние противотуманные
фонари с облицовки заднего бампера.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее новой.

LI-00772

(A)

(A)

(A)

(A)

LI-23

Узел бокового указателя поворота

СИСТЕМА ОСВЕЩЕНИЯ

19.Узел бокового указателя

поворота

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите наружное зеркало. <См. GW-15,
ЗАМЕНА, Наружное зеркало.>
3) Снимите колпак наружного зеркала. <См.
GW-12, ЗАМЕНА, Колпак наружного зеркала.>

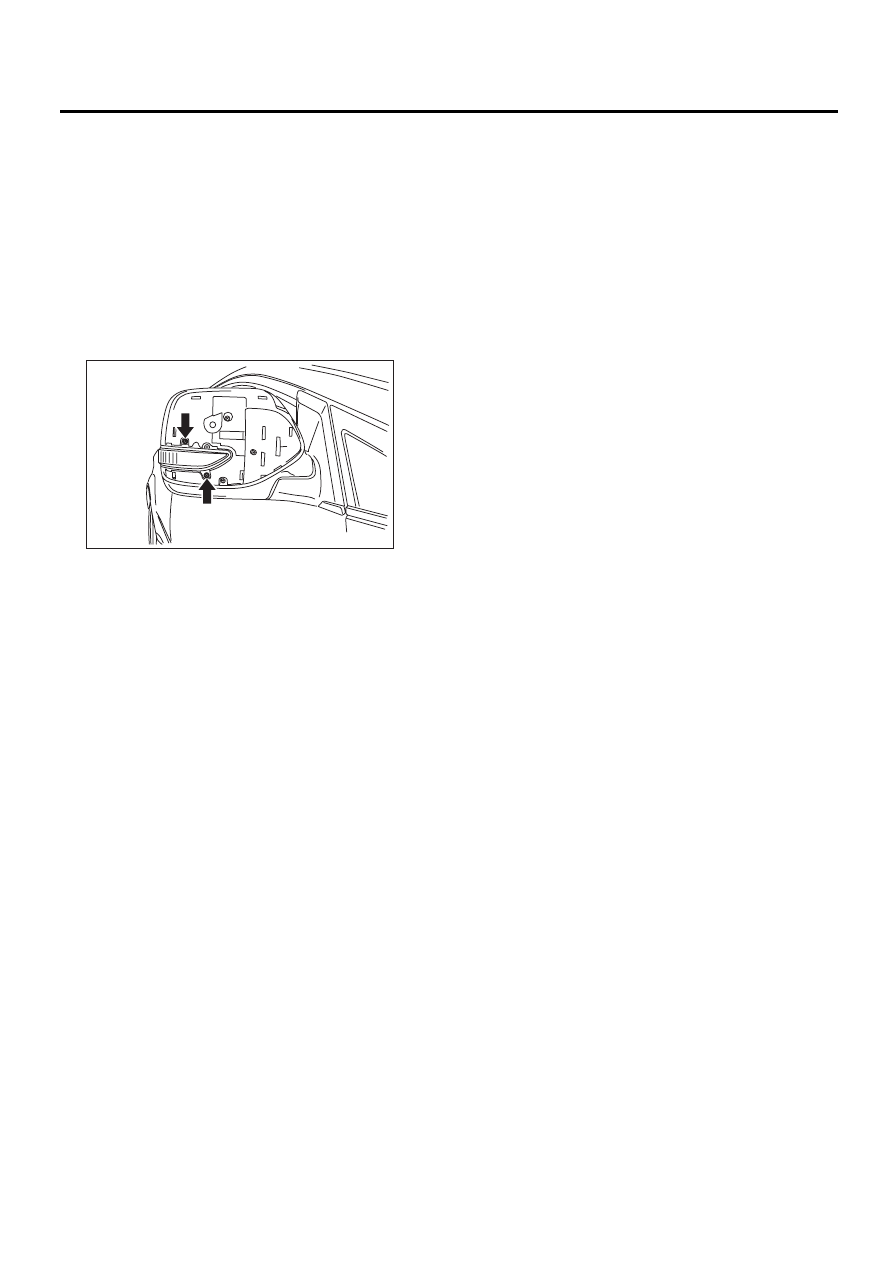

4) Отсоедините разъем жгута проводов, сни-
мите два крепежных винта, после чего снимите
узел бокового указателя поворота.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Установите узел бокового указателя пово-
рота и проверьте, нормально ли он мигает.
2) Если он мигает неправильно, замените узел
бокового указателя поворота новым.

ПРИМЕЧАНИЕ:
Поскольку в боковом указателе поворота при-
меняется светодиодная лампа, то если она не
загорается, замените весь узел бокового ука-
зателя поворота.

LI-00771

LI-24

Узел заднего комбинированного фонаря

СИСТЕМА ОСВЕЩЕНИЯ

20.Узел заднего

комбинированного фонаря

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

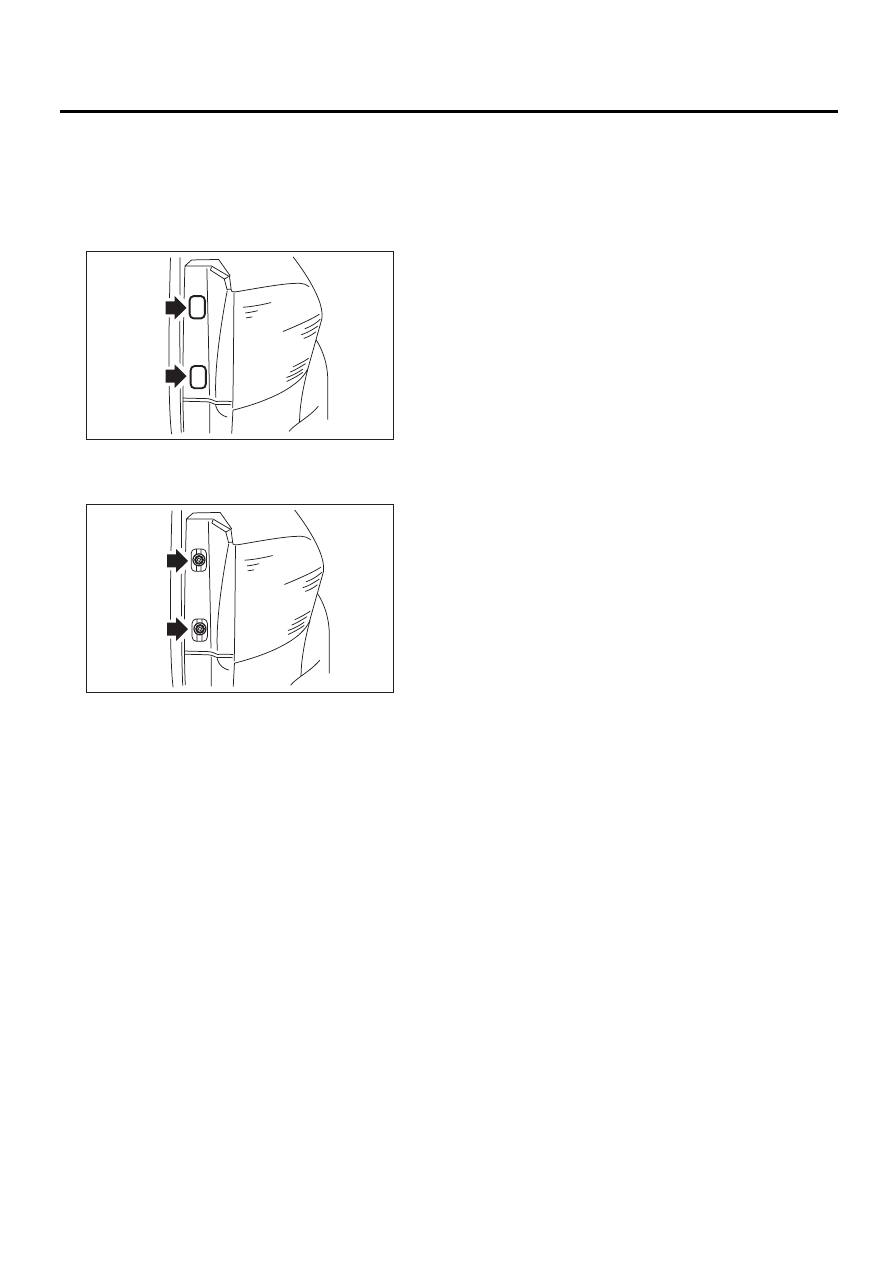

2) Снимите крышку.

3) Отверните два болта, а затем отсоедините
задний комбинированный фонарь, потянув его
в направлении задней части автомобиля.

4) Повернув гнезда ламп габаритных фонарей/
фонарей стоп-сигналов, а также ламп задних
указателей поворота, снимите задний комби-
нированный фонарь.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

LI-00512

LI-00513

LI-25

Лампа заднего габаритного фонаря/стоп-сигнала

СИСТЕМА ОСВЕЩЕНИЯ

21.Лампа заднего габаритного

фонаря/стоп-сигнала

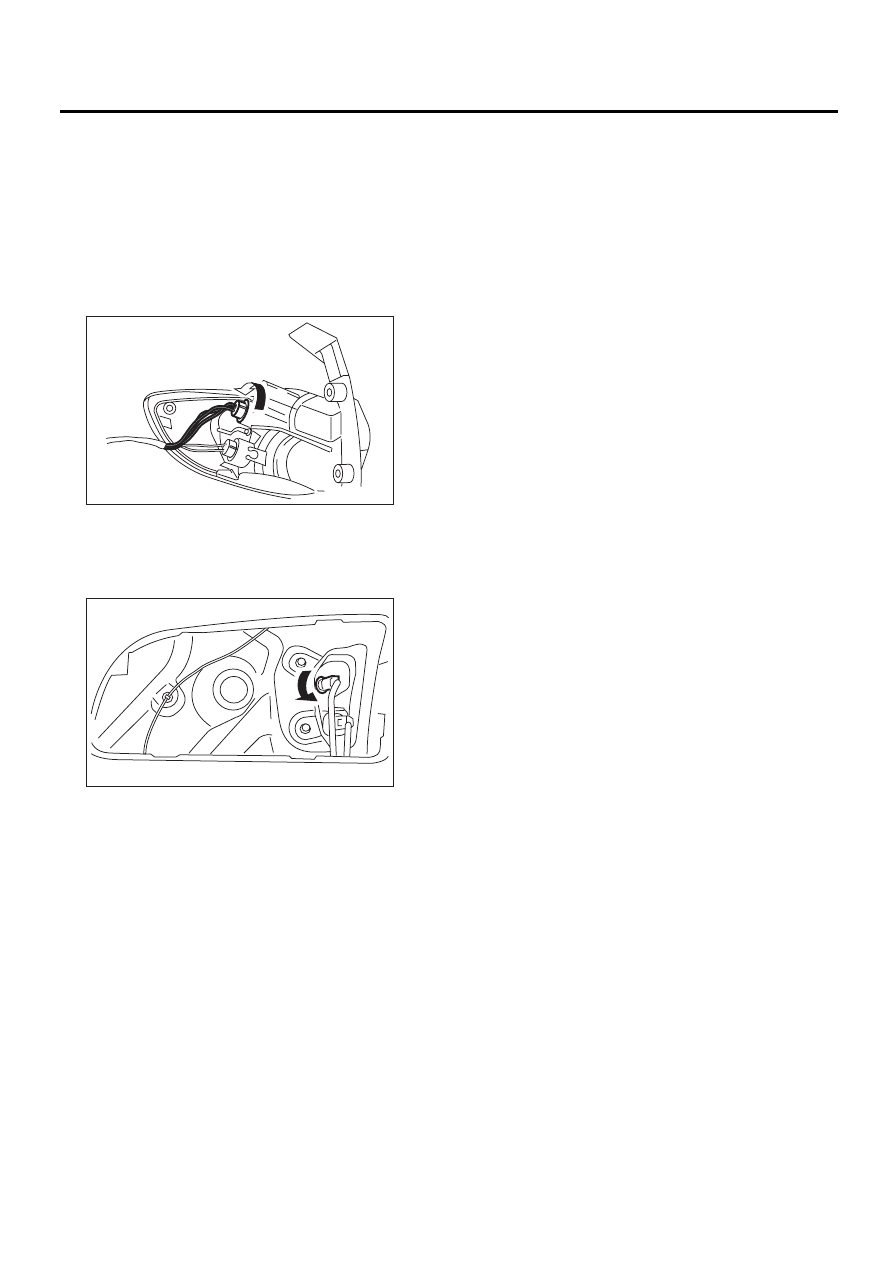

A: СНЯТИЕ

1. КОМБИНИРОВАННЫЙ ФОНАРЬ

1) Снимите узел заднего комбинированного
фонаря. <См. LI-24, СНЯТИЕ, Узел заднего
комбинированного фонаря.>
2) Поверните гнездо и снимите лампу.

ГАБАРИТНЫЙ ФОНАРЬ

1) Снимите технологический лючок лампы во
внутренней отделке дверцы багажного отсека.
2) Поверните гнездо и снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее новой.

LI-00514

LI-00518
