Лампа стояночного/габаритного фонаря

СИСТЕМА ОСВЕЩЕНИЯ

15.Лампа стояночного/

габаритного фонаря

A: СНЯТИЕ

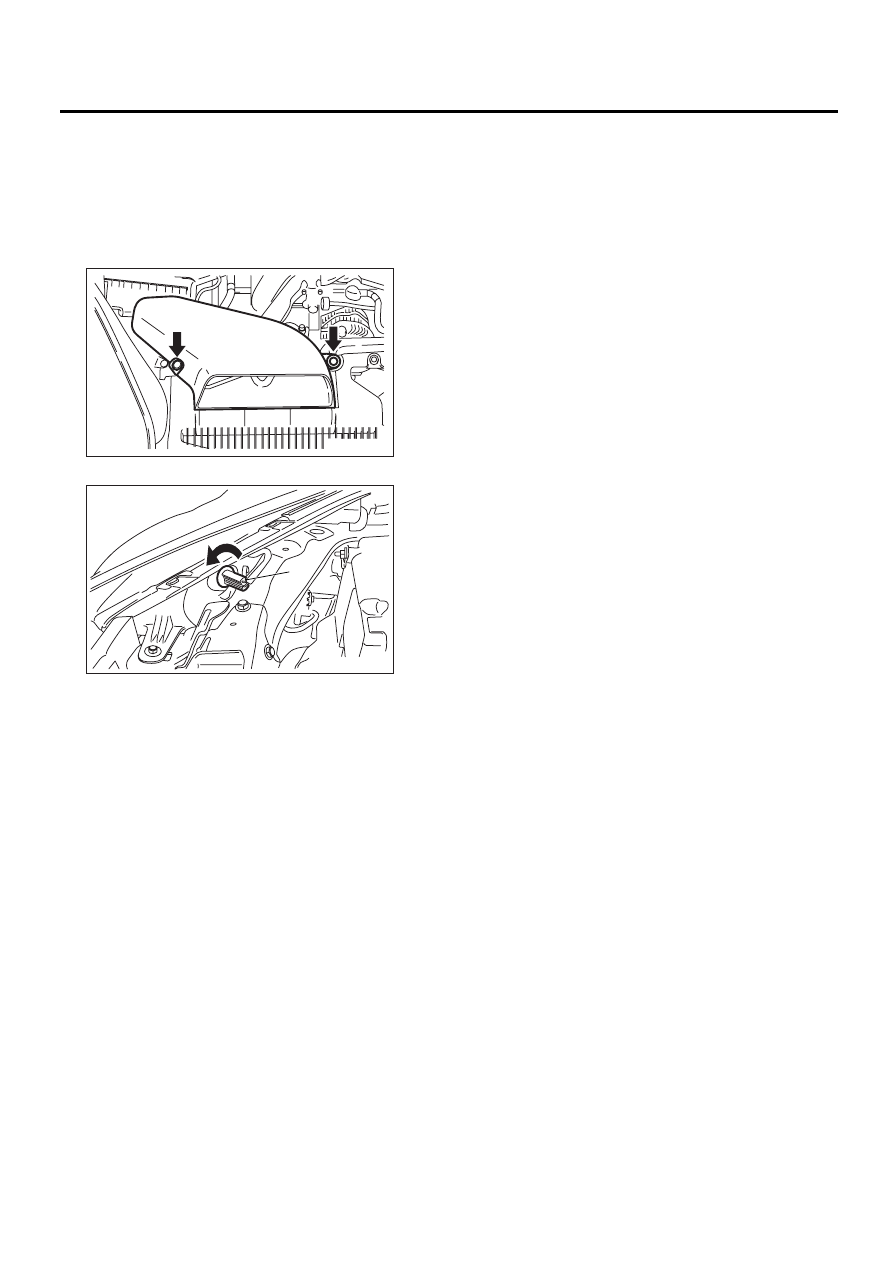

1) Снимите канал воздухозаборника. (При сня-
тии лампы правого габаритного/стояночного
фонаря).

2) Поверните патрон (А) и снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее новой.

IN-02134

LI-00773

(A)

LI-19

Узел передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

16.Узел передней

противотуманной фары

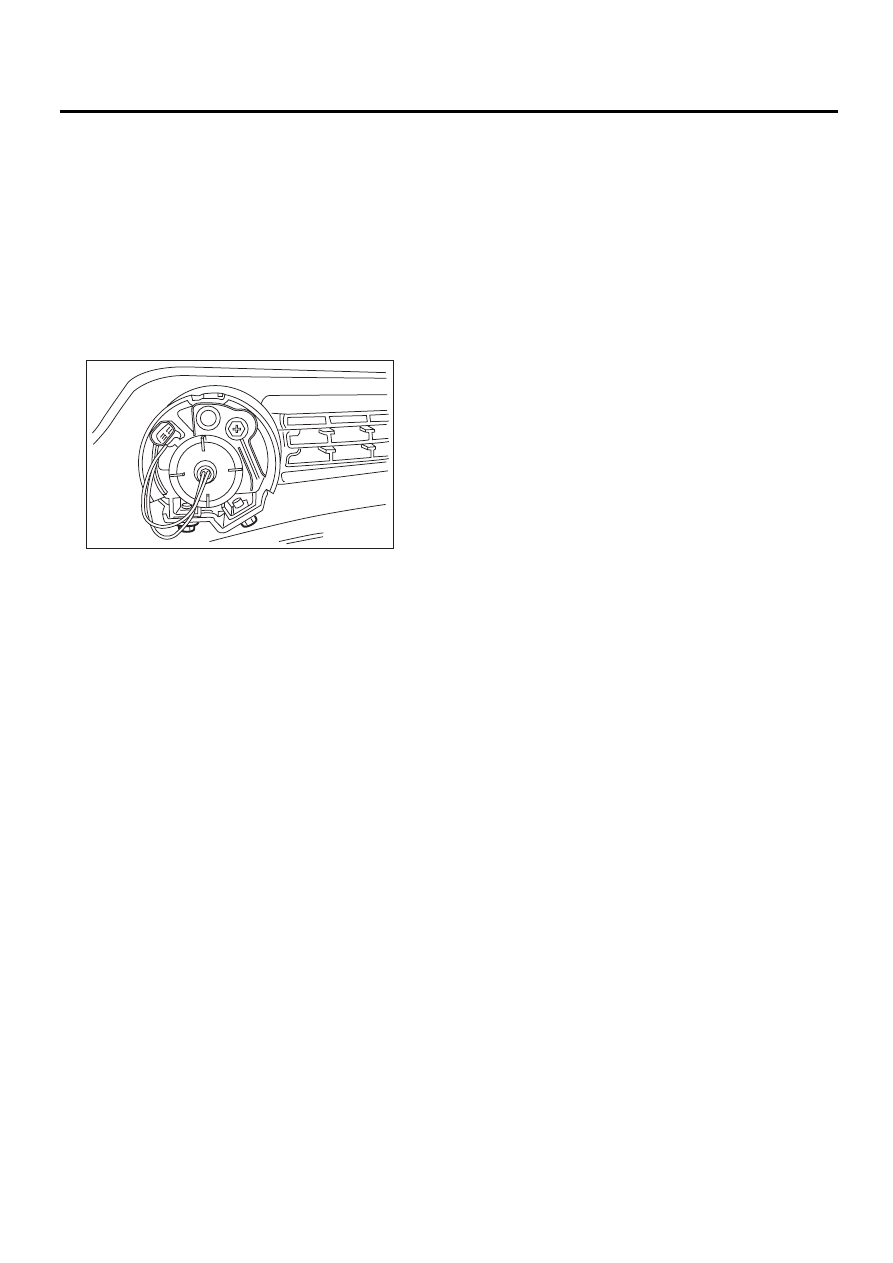

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Высвободите три фиксатора, а затем отвер-
ните нижний брызговик.
3) Отсоедините разъем жгута проводов.
4) Снимите два крепежных болта, после чего
вытяните и отсоедините узел передней проти-
вотуманной фары.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: РЕГУЛИРОВКА

Регулировка пучка света противотуманных
фар

ПРИМЕЧАНИЕ:
Перед проверкой уровня светового пучка про-
тивотуманных фар убедитесь в следующем:
• Участок вокруг противотуманной фары не
имеет царапин, повреждений или каких-либо
иных деформаций.
• Автомобиль стоит на ровной поверхности.
• Давление воздуха в шинах соответствует
норме.
• Топливный бак автомобиля полностью за-
правлен.
1) Несколько раз качните автомобиль для нор-
мализации подвески.
2) Убедитесь, что на месте водителя кто-то си-
дит.
3) Измерьте высоту центра противотуманной
фары.
4) Высвободите три фиксатора, после чего от-
верните брызговик.

LI-00509

LI-20

Узел передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

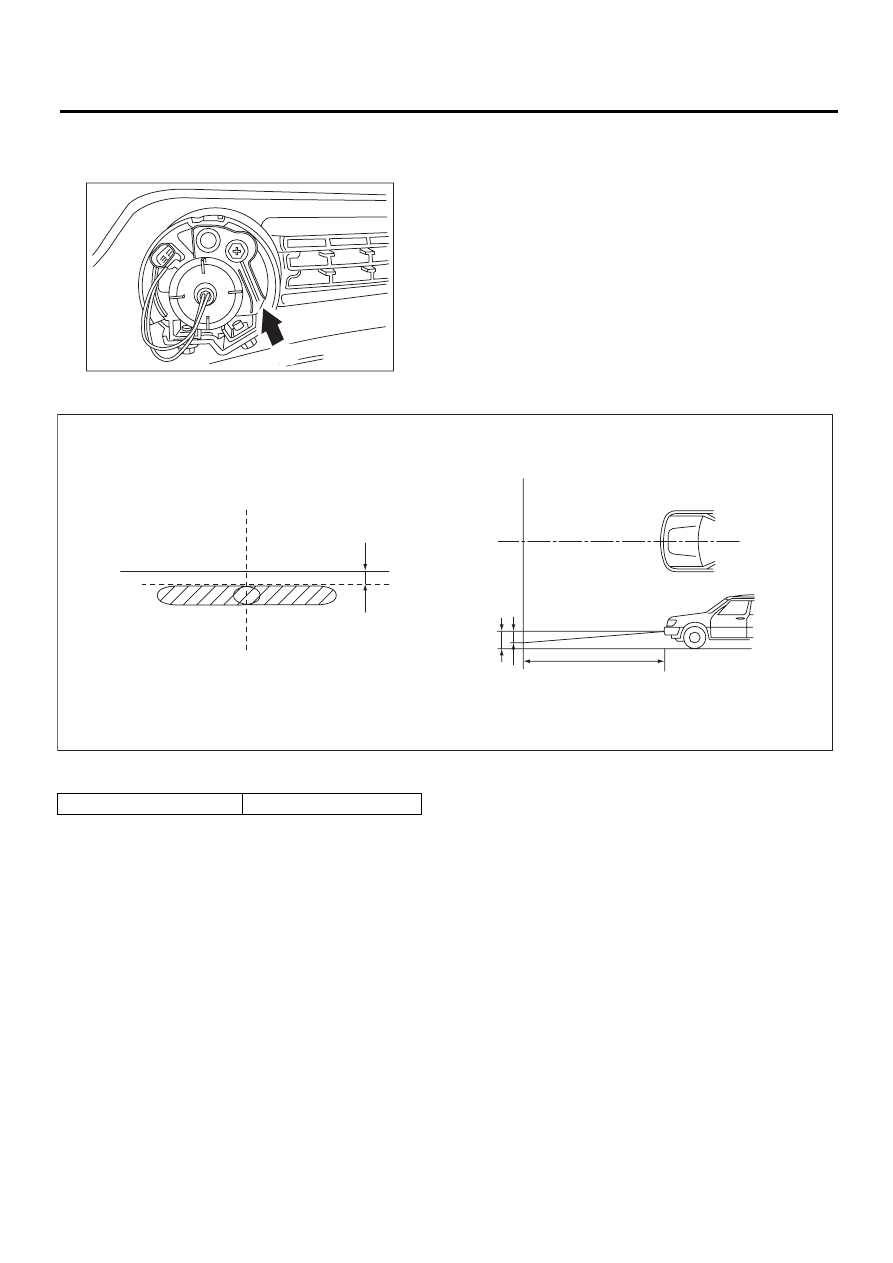

5) Отрегулируйте форму светового пучка,
вставив отвертку Филлипс в отверстие регули-
ровочного винта.

(1) Отверстие регулировочного винта

LI-00686

(A)

(A)

Осевая линия автомобиля

(B)

3 м (10 футов)

(H)

Высота центра противотуманной фары (мм)

LI-00403

H

H

(A)

(A)

(B)

h

(h)

высота, мм (дюймы)

60 (2,38)

LI-21

Лампа передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

17.Лампа передней

противотуманной фары

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Высвободите три фиксатора, а затем отвер-
ните нижний брызговик.
3) Отсоедините разъем жгута проводов.
4) Снимите заднюю крышку.

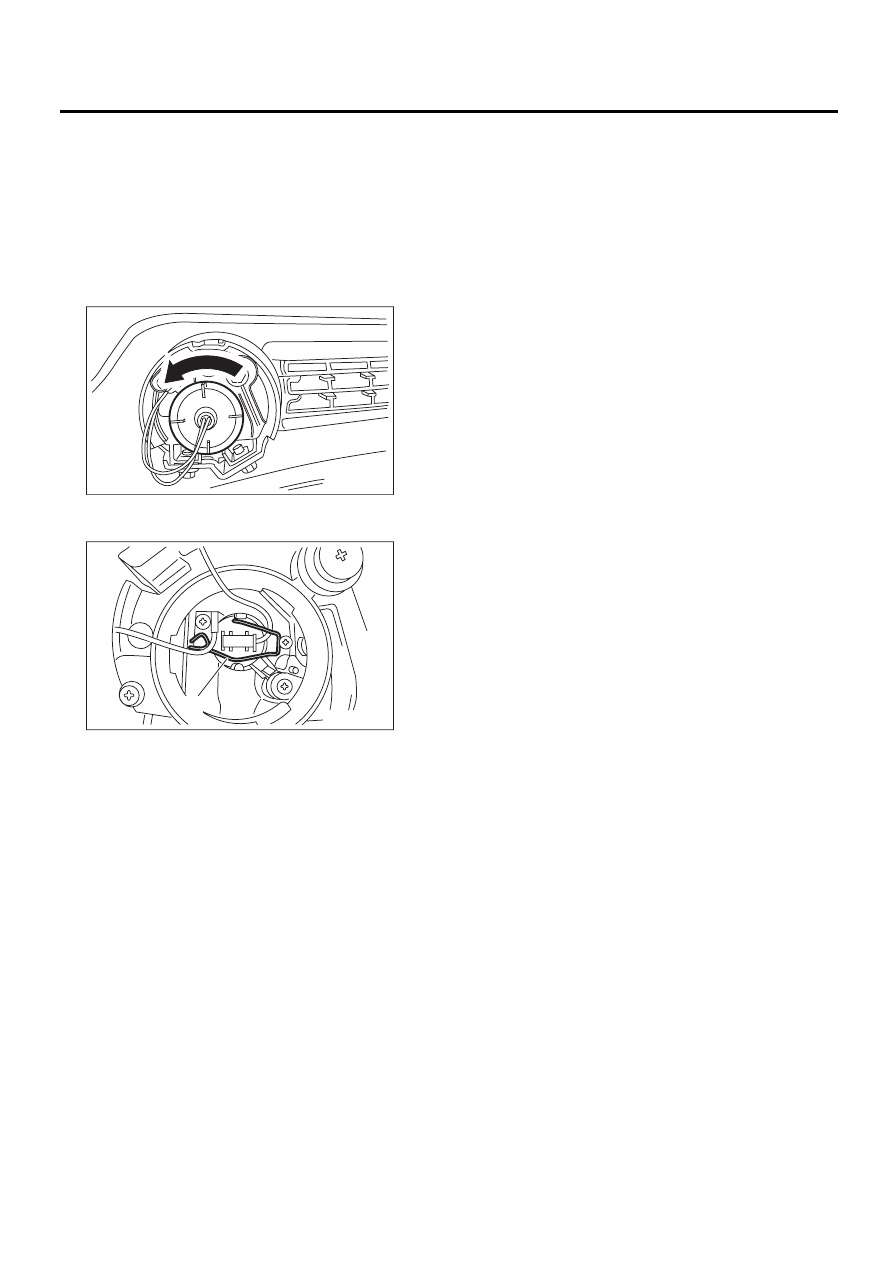

5) Для снятия лампы противотуманной фары
снимите стопорную пружину (А).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее новой.

LI-00510

LI-00511

(A)
