LI-14

Узел фары

СИСТЕМА ОСВЕЩЕНИЯ

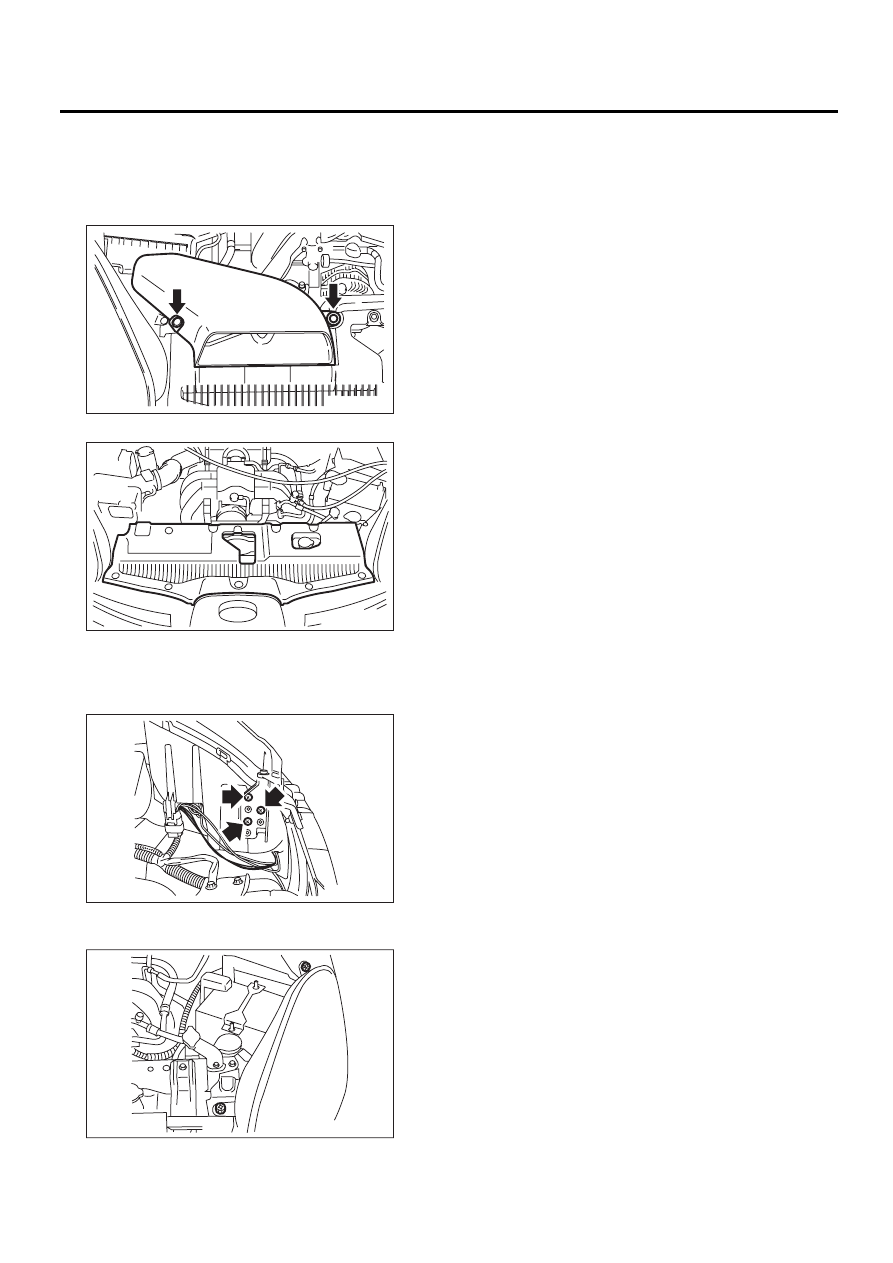

12.Узел фары

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите канал воздухозаборника.

3) Снимите переднюю крышку двигателя.

4) Высвободите три фиксатора, после чего от-
верните брызговик.
5) Снимите три болта крепления узла фары со
стороны нижней части автомобиля.

6) Снимите два болта, после чего снимите узел
фары.

7) Отсоедините разъем, после чего отсоедини-
те узел задней фары.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: РЕГУЛИРОВКА

1. РЕГУЛИРОВКА ПУЧКА СВЕТА ФАР

ОСТОРОЖНО:
Перед началом регулировки уровня свето-
вого пучка фар выключите освещение. Если
необходимо проверить уровень светового
пучка фар, не включайте освещение доль-
ше, чем на две минуты.

ПРИМЕЧАНИЕ:
Перед проверкой уровня светового пучка фар
убедитесь в следующем:
• Участок вокруг фары не имеет царапин, пов-
реждений или каких-либо иных деформаций.
• Автомобиль стоит на ровной поверхности.
• Давление воздуха в шинах соответствует
норме.
• Топливный бак автомобиля полностью за-
правлен.
1) Несколько раз качните автомобиль для нор-
мализации подвески.
2) Убедитесь, что на месте водителя кто-то си-
дит.
3) Измерьте высоту фар и расстояние между
центрами левой и правой лампы ближнего све-
та.

IN-02134

CO-02176

LI-00503

LI-00504

LI-15

Узел фары

СИСТЕМА ОСВЕЩЕНИЯ

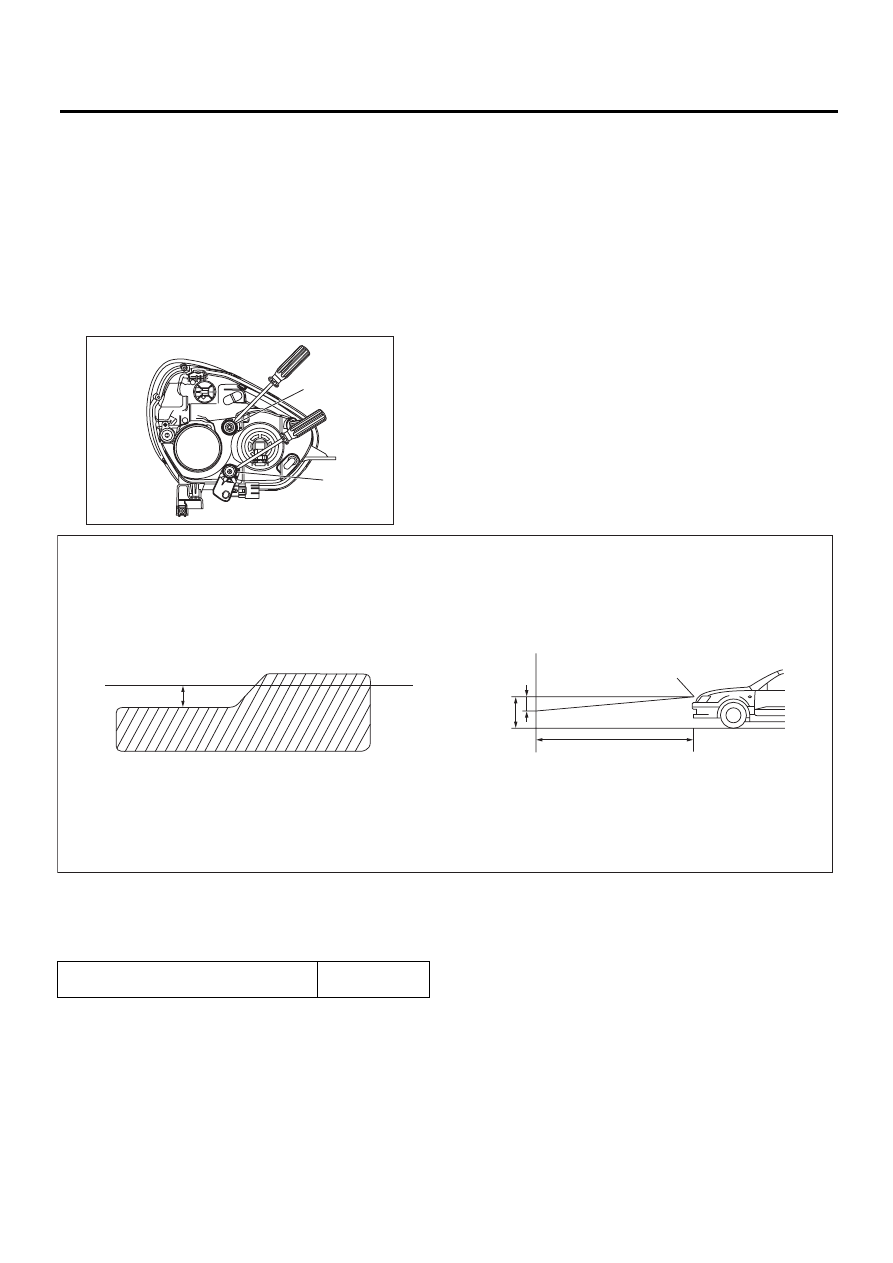

4) Включите фары, а затем отрегулируйте
форму луча ближнего света.

ПРИМЕЧАНИЕ:
• Установите переключатель регулятора уров-
ня светового пучка фар в положение 0.
• Отрегулируйте уровень светового пучка фар
поворотом регулировочного винта. Доступ к
регулировочному винту возможен со стороны,
указанной стрелкой.
• Вначале отрегулируйте пучок света по вер-
тикали (А), а затем – по горизонтали (В).

На примере вверху показана модель с левосторонним управлением. Форма пучка света на моделях
с правосторонним управлением – симметрична по горизонтали.

LI-00763

(A)

(B)

(A)

Отметка центральной точки лампы

(B)

3 м (10 футов)





LI-00453

H

h

H

h

(B)

(A)

Высота [мм (дюймов)] при расстоянии

3 м (10 футов)

30 (1,19)

LI-16

Лампа фары

СИСТЕМА ОСВЕЩЕНИЯ

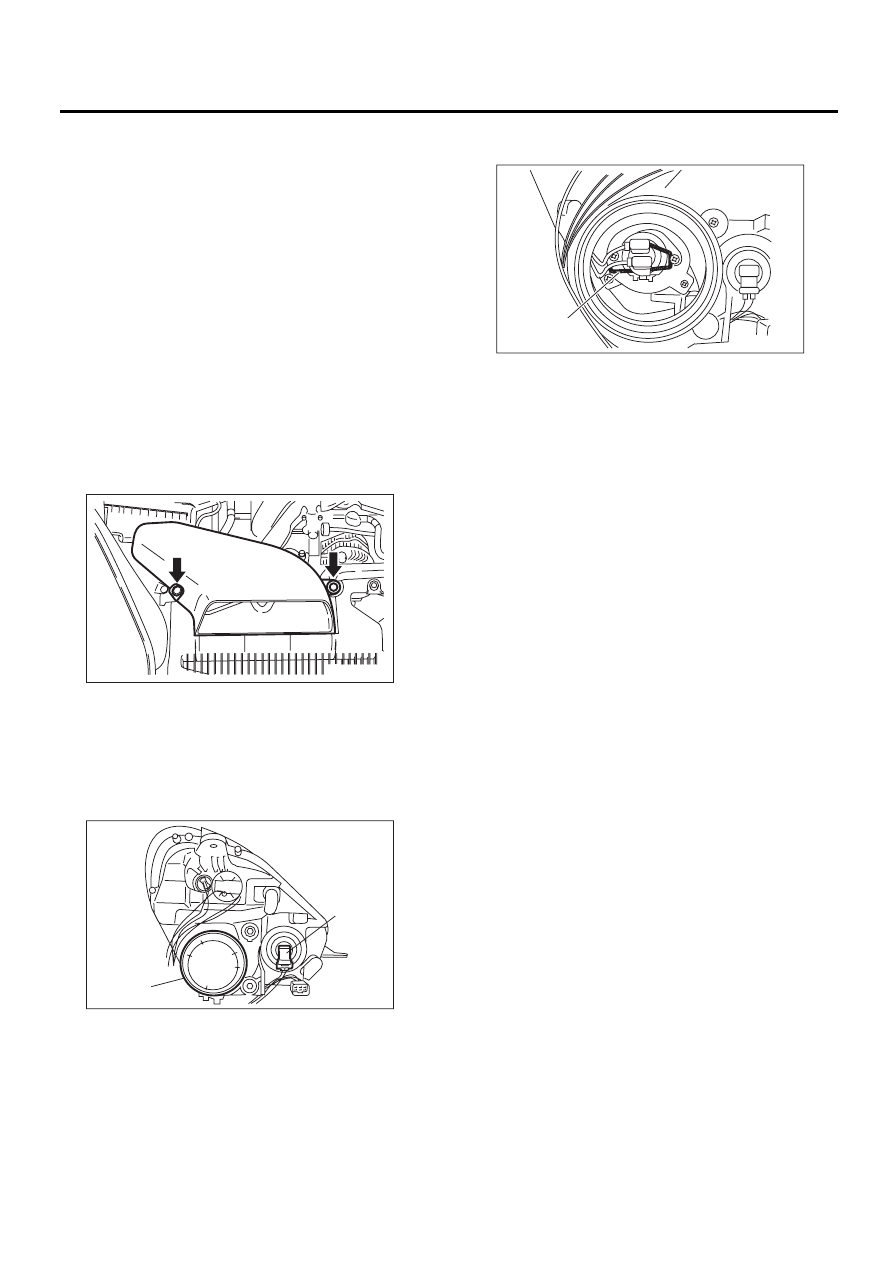

13.Лампа фары

A: СНЯТИЕ

1. ДАЛЬНИЙ СВЕТ И БЛИЖНИЙ СВЕТ

ОСТОРОЖНО:
• Галогенная лампа нагревается до высо-
кой температуры, поэтому попадание грязи
или масла на поверхность такой лампы сни-
жает срок ее службы. При замене лампы,
удерживайте ее за фланцевую часть. Никог-
да не прикасайтесь к стеклянной поверх-
ности лампы.
• Не оставляйте фару без лампы на дли-
тельное время. Пыль, влага и т.п. могут по-
пасть в фару и ухудшить эффективность ее
работы.
1) Отсоедините провод массы от аккумулятора.
2) Снимите канал воздухозаборника. (При сня-
тии лампы правой фары).

3) Снимите аккумулятор. (При снятии лампы
левой фары).
4) Отсоедините разъем жгута проводов.
5) Снимите узел лампы (А), после чего снимите
фару дальнего света. Для снятия фары ближ-
него света снимите заднюю крышку (В), затем
переходите к выполнению следующего шага.

6) Для снятия лампы снимите стопорную пру-
жину (А).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы.
<См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,
Общие сведения.>
3) Если лампа неисправна, замените ее новой.

IN-02134

LI-00506

(B)

(A)

LI-00507

(A)

LI-17

Лампа переднего указателя поворота

СИСТЕМА ОСВЕЩЕНИЯ

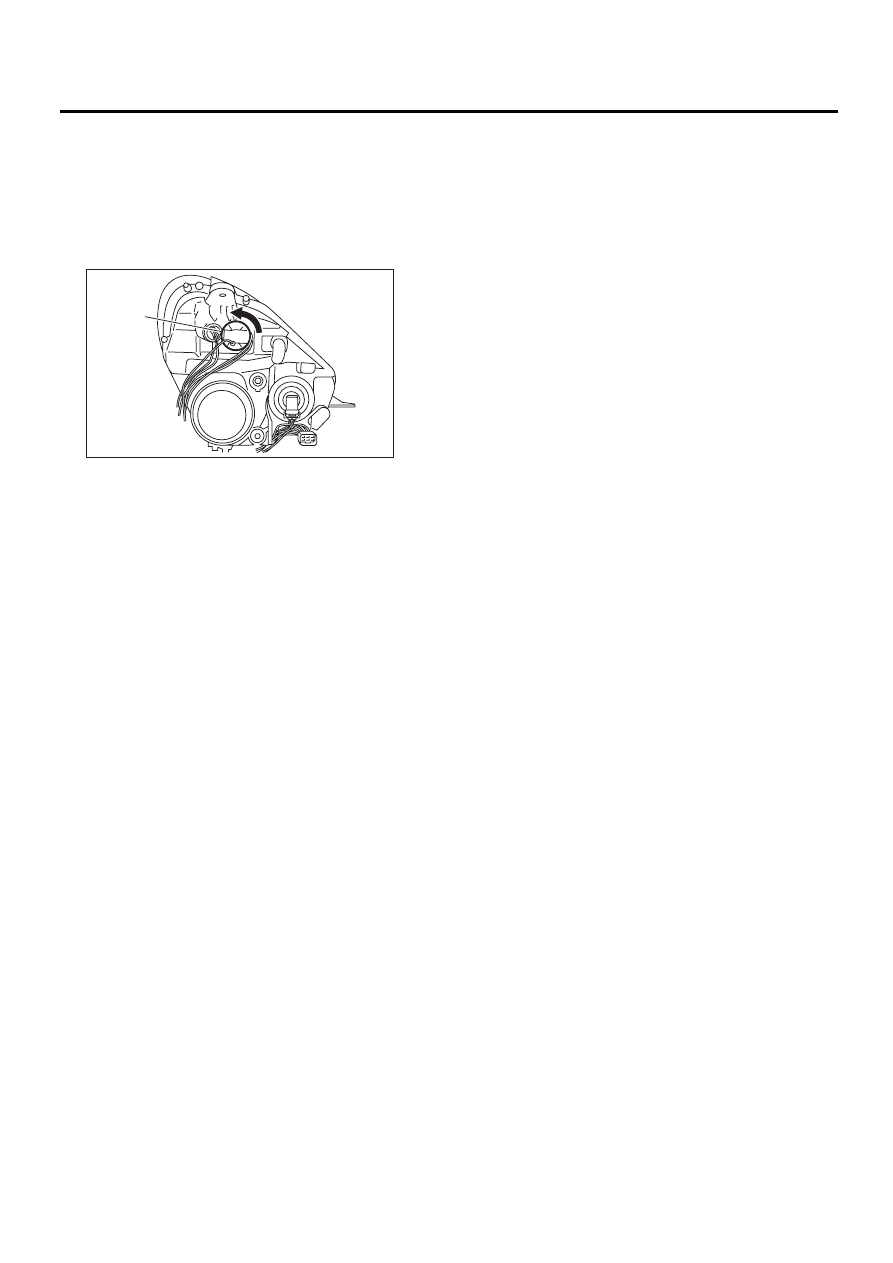

14.Лампа переднего

указателя поворота

A: СНЯТИЕ

1) Откройте капот автомобиля.
2) Поверните патрон (А) и снимите лампу пе-
реднего указателя поворота.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы.
<См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,
Общие сведения.>
3) Если лампа неисправна, замените ее новой.

LI-00534

(A)
