Лампа заднего указателя поворота

СИСТЕМА ОСВЕЩЕНИЯ

22.Лампа заднего указателя

поворота

A: СНЯТИЕ

1) Снимите узел заднего комбинированного
фонаря. <См. LI-24, СНЯТИЕ, Узел заднего
комбинированного фонаря.>

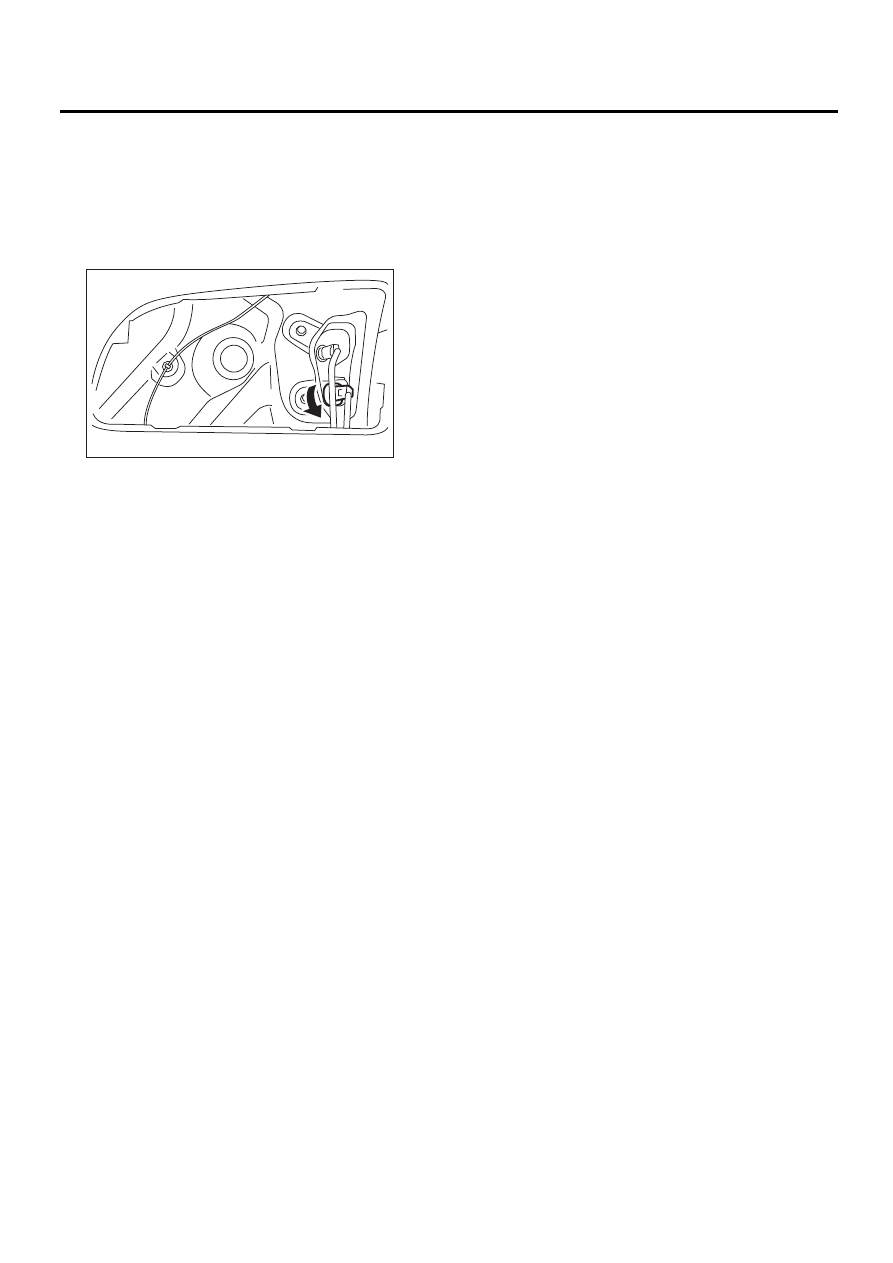

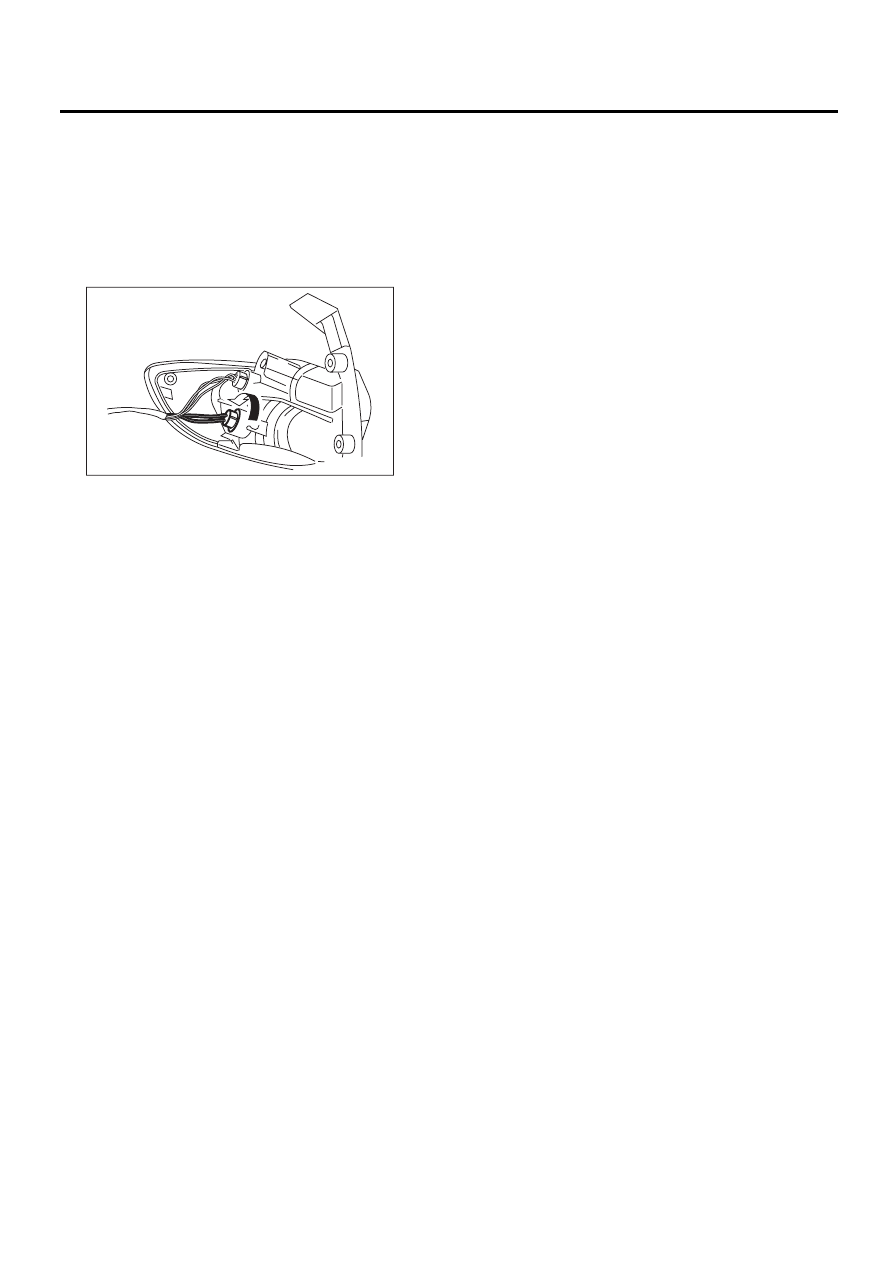

2) Поверните гнездо и снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее новой.

LI-00515

LI-27

Узел заднего габаритного фонаря

СИСТЕМА ОСВЕЩЕНИЯ

23.Узел заднего габаритного

фонаря

A: СНЯТИЕ

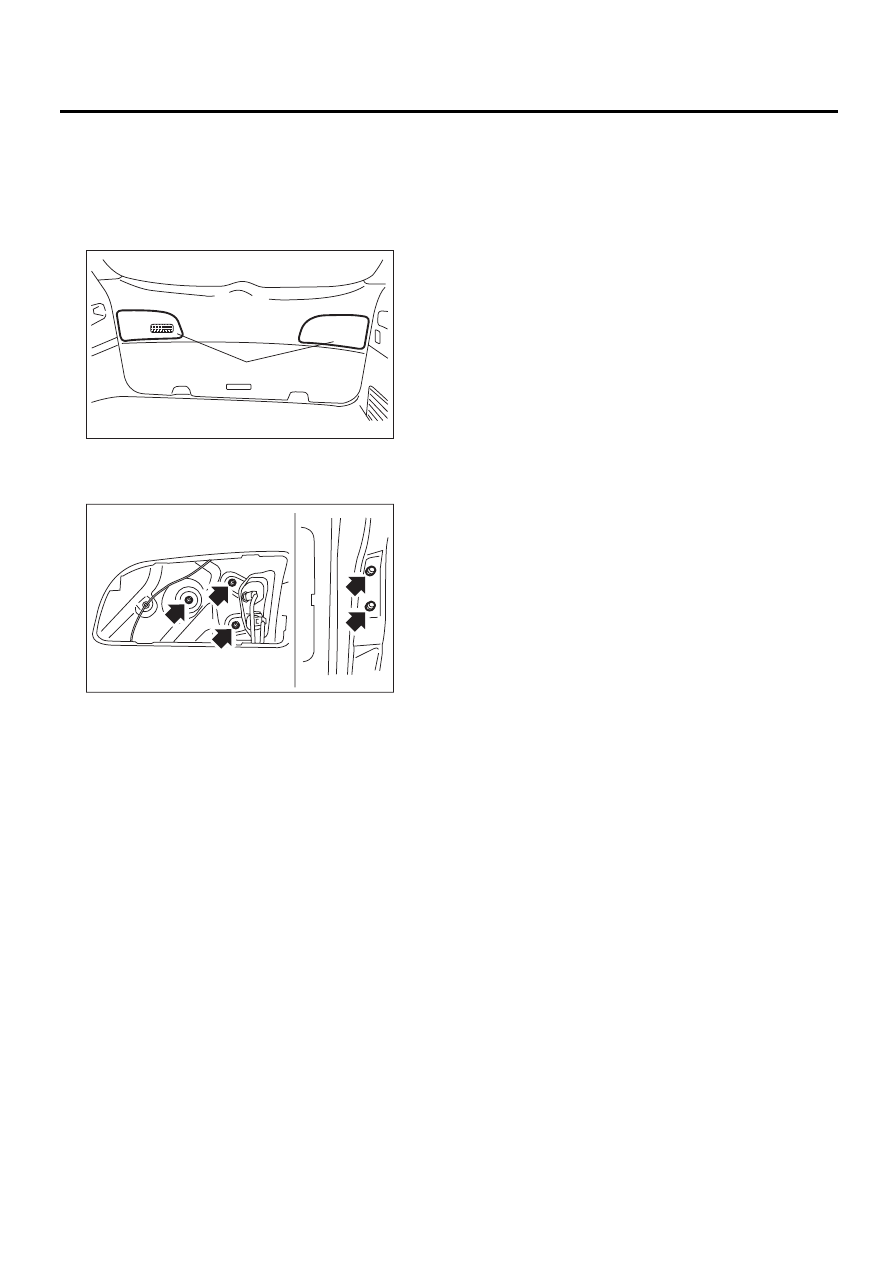

1) Снимите технологический лючок лампы во
внутренней отделке дверцы багажного отсека.

2) Отсоедините разъем жгута проводов.
3) Снимите крепежные гайки и отсоедините
узел заднего противотуманного фонаря.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

LI-00516

(A)

LI-00517

LI-28

Лампа фонаря заднего хода

СИСТЕМА ОСВЕЩЕНИЯ

24.Лампа фонаря заднего

хода

A: СНЯТИЕ

1) Снимите технологический лючок лампы во
внутренней отделке дверцы багажного отсека.
2) Поверните гнездо и снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

LI-00535

LI-29

Узел фонаря освещения номерного знака

СИСТЕМА ОСВЕЩЕНИЯ

25.Узел фонаря освещения

номерного знака

A: СНЯТИЕ

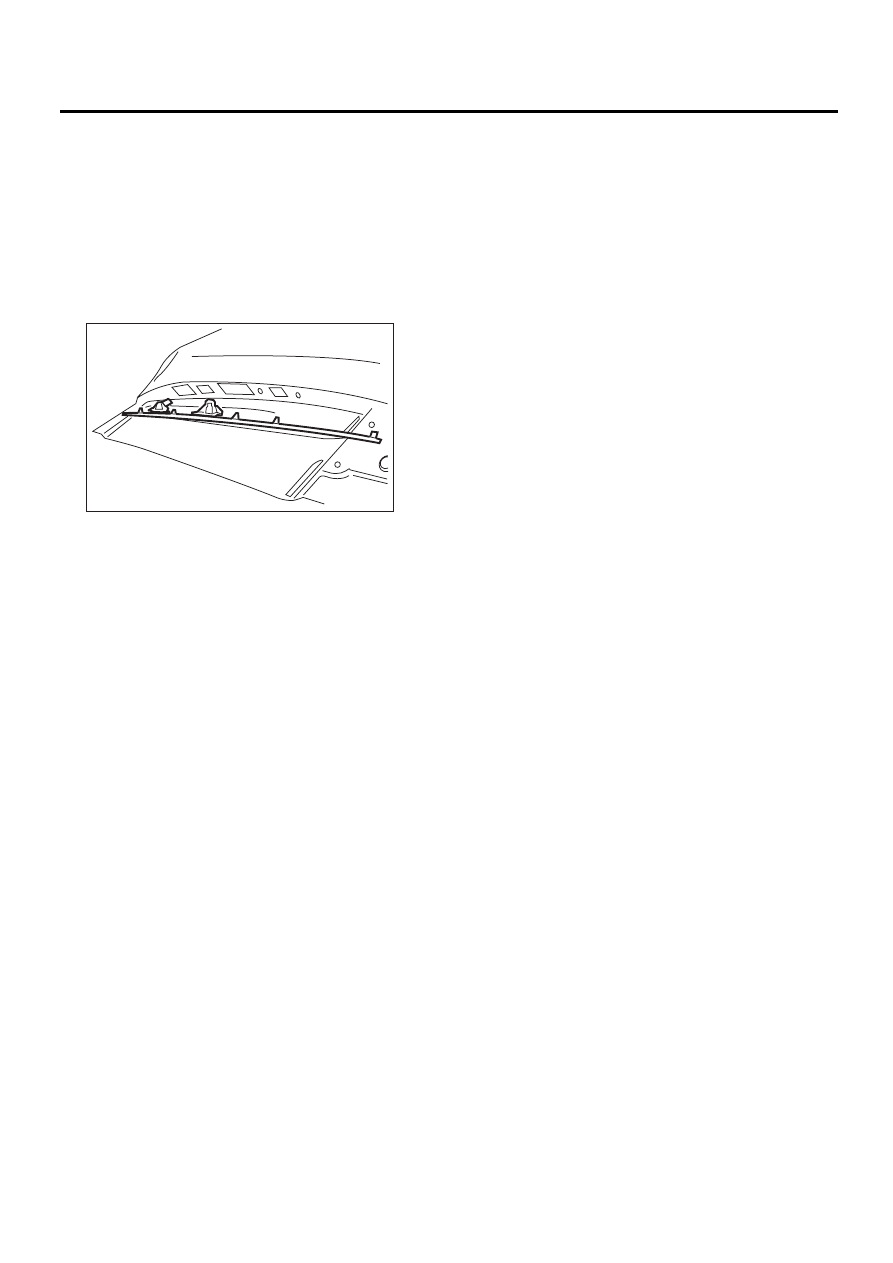

1) Снимите декоративную накладку дверцы
багажного отсека. <См. EI-52, СНЯТИЕ, Деко-
ративная накладка дверцы багажного отсека>
2) Высвободите фиксаторы и отсоедините
разъемы, после чего отсоедините узел фонаря
подсветки номерного знака.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

LI-00519
