Subaru Forester (2008 год). Руководство - часть 754





WW-3

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

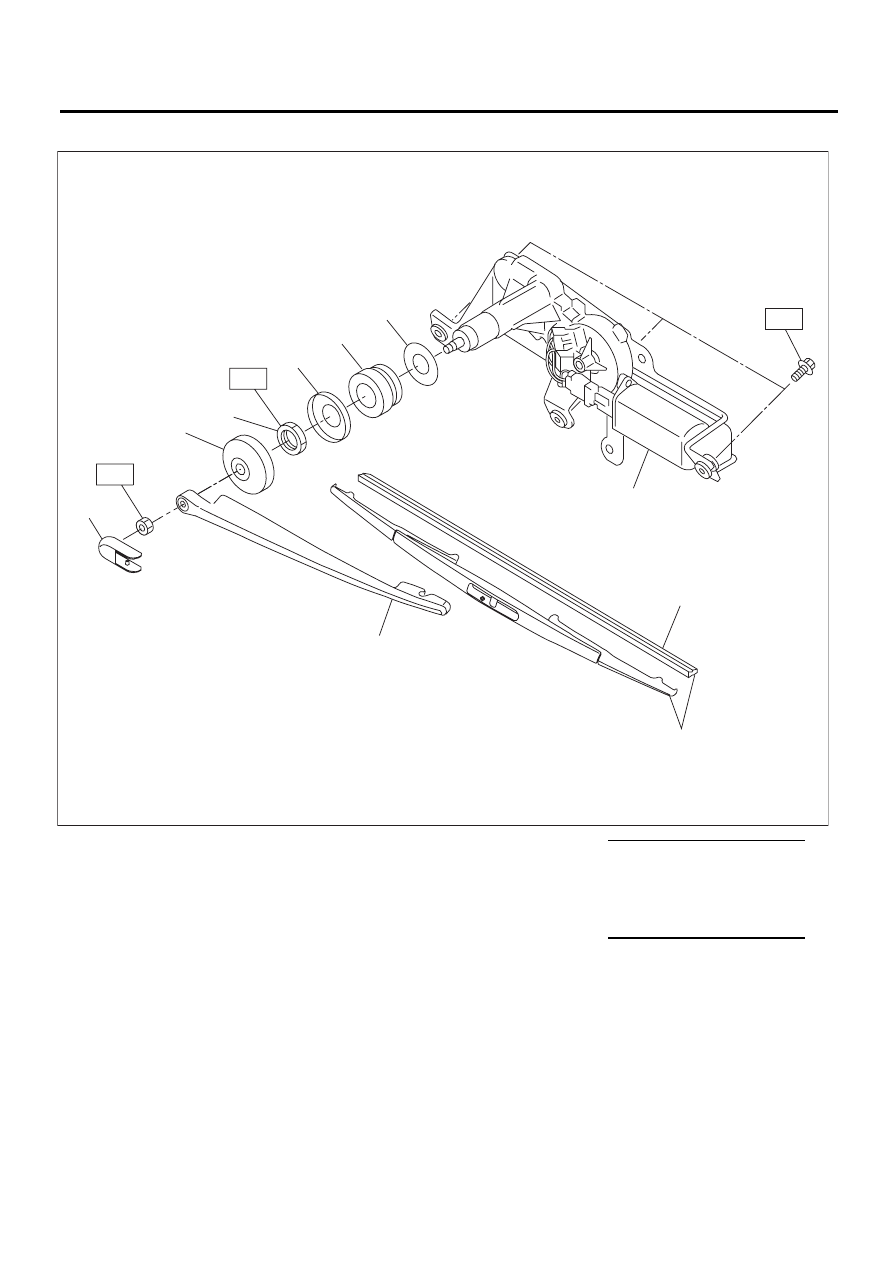

2. СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА

(1)

Резиновая лента стеклоочистителя

(6)

Подушка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Узел щетки стеклоочистителя

(7)

Проставка B

T1: 6,0 (0,61, 4,4)

(3)

Рычаг стеклоочистителя

(8)

Гайка

T2: 7,5 (0,76, 5,5)

(4)

Электродвигатель стеклоочистителя

(9)

Крышка

T3: 8,0 (0,82, 5,9)

(5)

Проставка A

(10) Крышка рычага стеклоочистителя



WW-00382

T1

(5)

(1)

T2

T3

(2)

(6)

(7)

(9)

(3)

(8)

(4)

(10)

WW-4

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

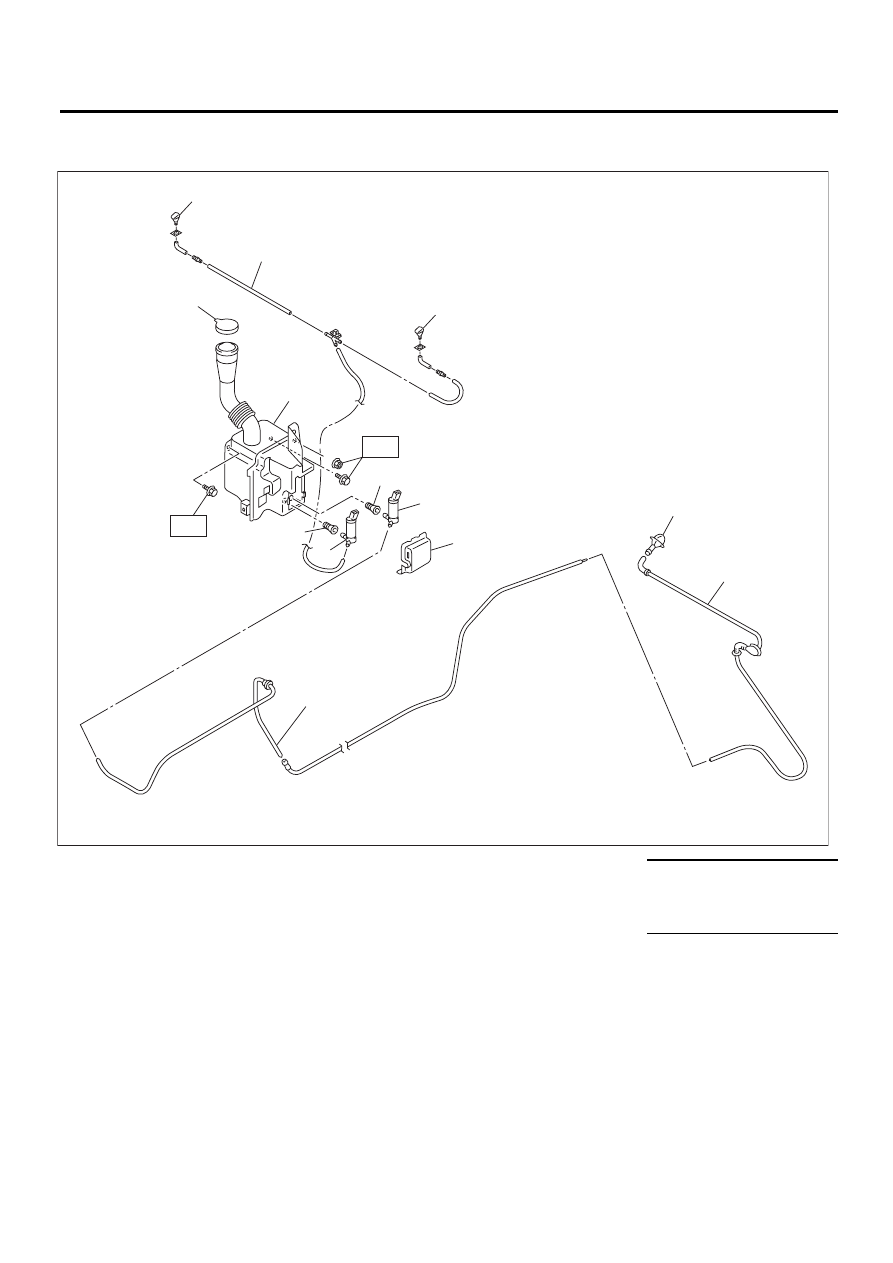

3. БАЧОК СТЕКЛООМЫВАТЕЛЯ

• Модель без омывателя фар

(1) Форсунка стеклоомывателя

(5)

Электродвигатель стеклоомывателя ветро-
вого стекла

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Шланг стеклоомывателя

(6)

Электродвигатель стеклоомывателя заднего
стекла

T: 6,0 (0,61, 4,4)

(3) Бачок стеклоомывателя

(7)

Втулка





(4) Крышка бачка стеклоомывателя

(8)

Крышка электродвигателя стеклоомывателя



(2)

(1)

(2)

(4)

(3)

(7)

T

T

(1)

(7)

(5)

(6)

(8)

(1)

(2)

WW-00433

WW-5

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

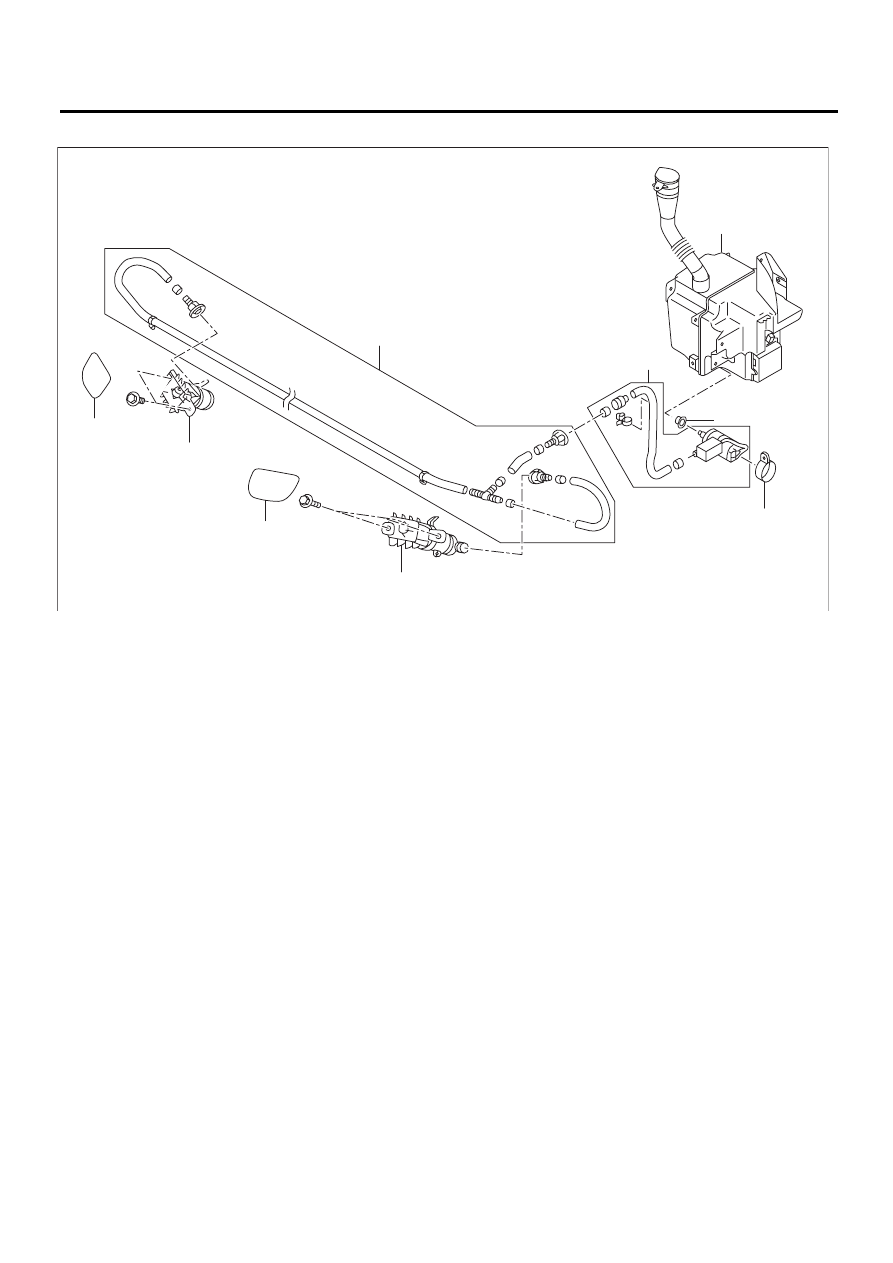

• Модель с омывателем фар

C: ОСТОРОЖНО

• При установке необходимо обеспечить на-
дежность соединений шлангов и соединителей.
После установки убедитесь в том, что каждая
деталь работает исправно.
• Соблюдайте осторожность в отношении жгу-
та проводов системы подушек безопасности,
проходящего рядом с различными электричес-
кими узлами и переключателями.
• Жгуты проводки и разъемы системы поду-
шек безопасности – желтого цвета. Не исполь-
зуйте электрические тестеры для проверки
этих цепей.
• Соблюдайте осторожность при подсоедине-
нии шланга стеклоомывателя, не допуская из-
гибов, засорения и т.д.
• Даже если небольшое количество силиконо-
вой или консистентной смазки попадет в бачок
и каналы подачи жидкости стеклоомывателя,
то на стеклах автомобиля образуется масля-
ная пленка, вызывая вибрацию и дребезжание
стеклоочистителей. Примите меры, чтобы мас-
ло не попадало в систему стеклоомывателя.

(1)

Крышка форсунки

(4)

Бачок стеклоомывателя

(6)

Втулка

(2)

Узел форсунки

(5)

Узел электродвигателя и насоса

(7)

Кронштейн

(3)

Узел шлангов









WW-00386

(1)

(2)

(3)

(1)

(2)

(5)

(6)

(4)

(7)

WW-6

Система стеклоочистителей и стеклоомывателей

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

2. Система стеклоочистителей и стеклоомывателей

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ (ВЕТРОВОГО СТЕКЛА)

<См. WI-236, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система стеклоочистителей и омывателя ветрового стекла.>

2. СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ (ЗАДНЕГО СТЕКЛА)

<См. WI-237, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система стеклоочистителя и стеклоомывателя заднего
стекла.>

B: ПРОВЕРКА

Признак неисправности

Порядок устранения

Не работает стеклоочиститель и
стеклоомыватель.

(1) Предохранитель стеклоочистителя (Блок предохранителей и реле, № 14, 15)
(2) Комбинированный переключатель
(3) Узел электродвигателя стеклоочистителя
(4) Жгут проводов

Стеклоочиститель не работает в ре-
жиме LO (МЕДЛЕННО) или HI (БЫСТ-
РО).

(1) Комбинированный переключатель
(2) Узел электродвигателя стеклоочистителя
(3) Жгут проводов

Стеклоочиститель не работает в ре-
жиме INT (ПРЕРЫВИСТЫЙ РЕЖИМ).

(1) Комбинированный переключатель
(2) Узел электродвигателя стеклоочистителя
(3) Жгут проводов

Не работает электродвигатель стек-
лоомывателя.

(1) Выключатель стеклоомывателя
(2) Электродвигатель стеклоомывателя
(3) Жгут проводов

При включении стеклоомывателя не
работают стеклоочистители.

(1) Узел электродвигателя стеклоочистителя
(2) Жгут проводов

Плохо работает форсунка стек-
лоомывателя.

(1) Электродвигатель стеклоомывателя
(2) Форсунка и шланг стеклоомывателя

Когда переключатель света фар ус-
тановлен в положение ON, а выклю-
чатель омывателя ветрового стекла
в положение ON в течение не менее
0,4 секунды, омыватель фар не вклю-
чается.

(1) Количество жидкости стеклоомывателя
(2) Выключатель стеклоомывателя
(3) Электродвигатель стеклоомывателя
(4) Жгут проводов
(5) Форсунка и шланг омывателя фар
(6) Таймер омывателя фар
