Subaru Forester (2008 год). Руководство - часть 753





LI-43

Задний датчик высоты автомобиля

СИСТЕМА ОСВЕЩЕНИЯ

32.Задний датчик высоты

автомобиля

A: СНЯТИЕ

ОСТОРОЖНО:
Перед снятием деталей подвески обязатель-
но снимите датчик высоты автомобиля.

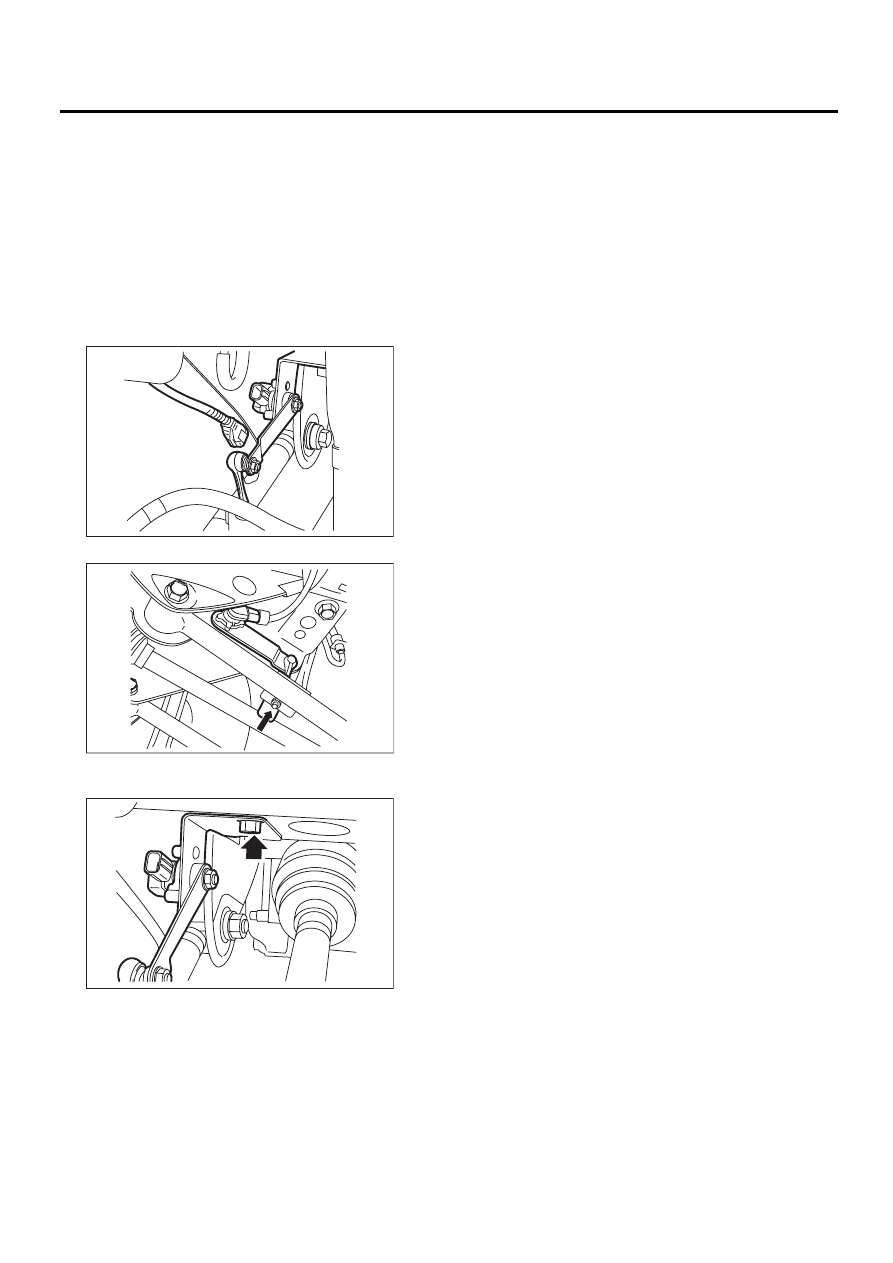

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиля и снимите заднее
правое колесо.
3) Отсоедините разъем датчика.

4) Снимите кронштейн с задней поперечной тяги.

5) Снимите кронштейн с задней поперечной
балки.

ОСТОРОЖНО:
Не разбирайте датчик и рычаг.

B: УСТАНОВКА

1) Совместите установочный штифт кронштей-
на с установочным отверстием в задней попе-
речной балке, затем установите кронштейн.
2) Производите установку в порядке, обратном
порядку снятия.

LI-00542

LI-00543

LI-00545

LI-44

Задний датчик высоты автомобиля

СИСТЕМА ОСВЕЩЕНИЯ

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ
И СТЕКЛООМЫВАТЕЛЕЙ

WW

Страница

1.

Общие сведения .......................................................................................2

2.

Система стеклоочистителей и стеклоомывателей  ..............................6

3.

Комбинированный переключатель (стеклоочистителей)  ....................7

4.

Щетка стеклоочистителя  ......................................................................10

5.

Бачок и электродвигатель стеклоомывателя ....................................12

6.

Рычаг стеклоочистителя ветрового стекла  ........................................13

7.

Электродвигатель и тяга стеклоочистителя ветрового стекла  .......14

8.

Форсунка стеклоомывателя ветрового стекла  ..................................16

9.

Рычаг стеклоочистителя заднего стекла ............................................17

10.

Электродвигатель стеклоочистителя заднего стекла  ......................18

11.

Стеклоомыватель заднего стекла  .......................................................19

12.

Реле управления стеклоочистителями  ...............................................20

13.

Омыватель фар ......................................................................................21

14.

Таймер омывателя фар .........................................................................22

WW-2

Общие сведения

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

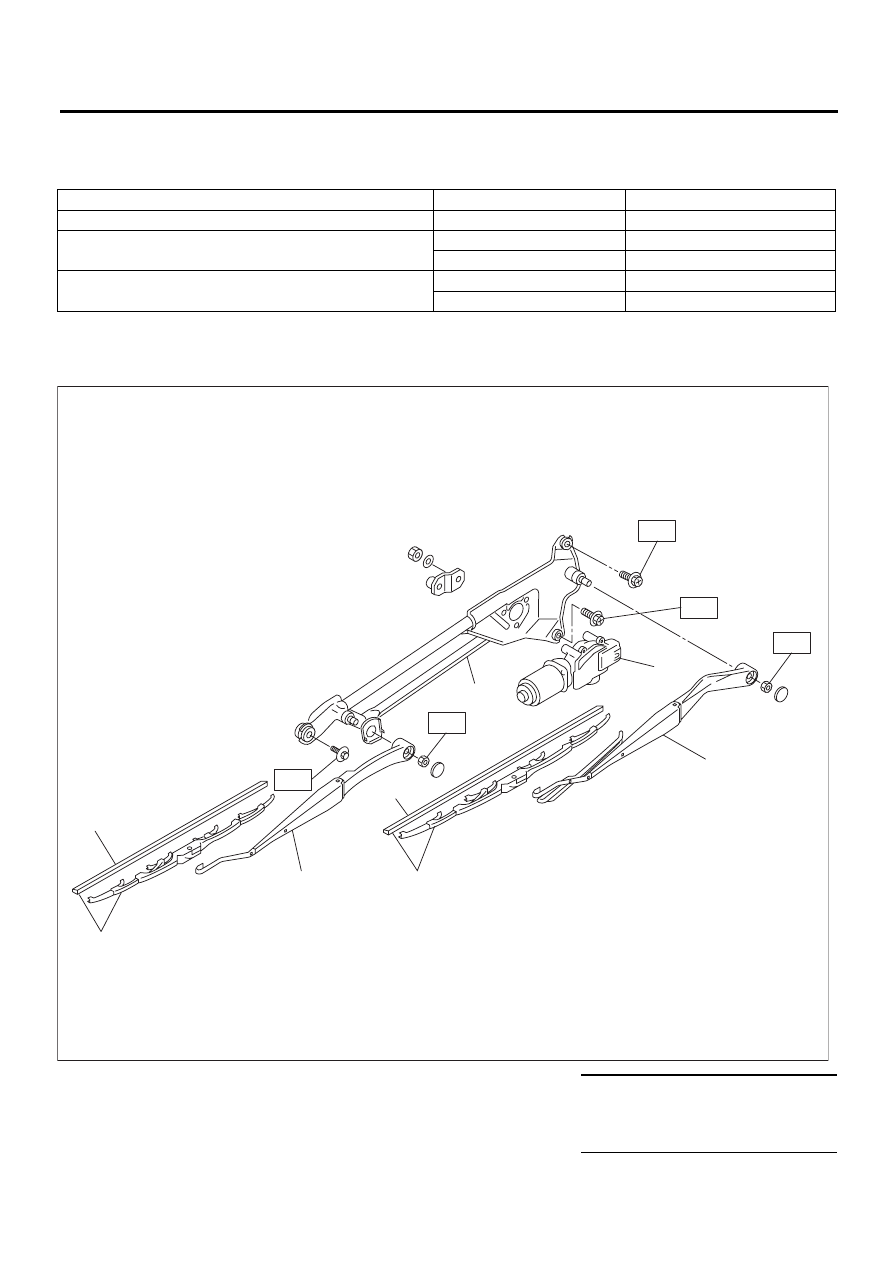

B: УЗЕЛ

1. СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА

Электродвигатель стеклоочистителя ветрового стекла

Потребляемая мощность

12 В — 72 Вт или менее

Электродвигатель стеклоочистителя заднего стекла

Потребляемая мощность

12 В — 42 Вт или менее

Насос стеклоомывателя ветрового стекла

Тип насоса

Центробежный

Потребляемая мощность

12 В — 36 Вт или менее

Насос стеклоомывателя заднего стекла

Тип насоса

Центробежный

Потребляемая мощность

12 В — 36 Вт или менее

(1)

Резиновая лента стеклоочис-
тителя

(4)

Тяга стеклоочистителя

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Узел щетки стеклоочистителя

(5)

Электродвигатель стеклоочистителя

T1: 6,0 (0,61, 4,4)

(3)

Рычаг стеклоочистителя





T2: 20 (2,0, 14,5)

T1

T1

T1

T2

T2

(4)

(5)

(3)

(3)

(2)

(1)

(2)

(1)

WW-00432
