Subaru Forester (2008 год). Руководство - часть 752





LI-39

Фонарь освещения багажного отсека

СИСТЕМА ОСВЕЩЕНИЯ

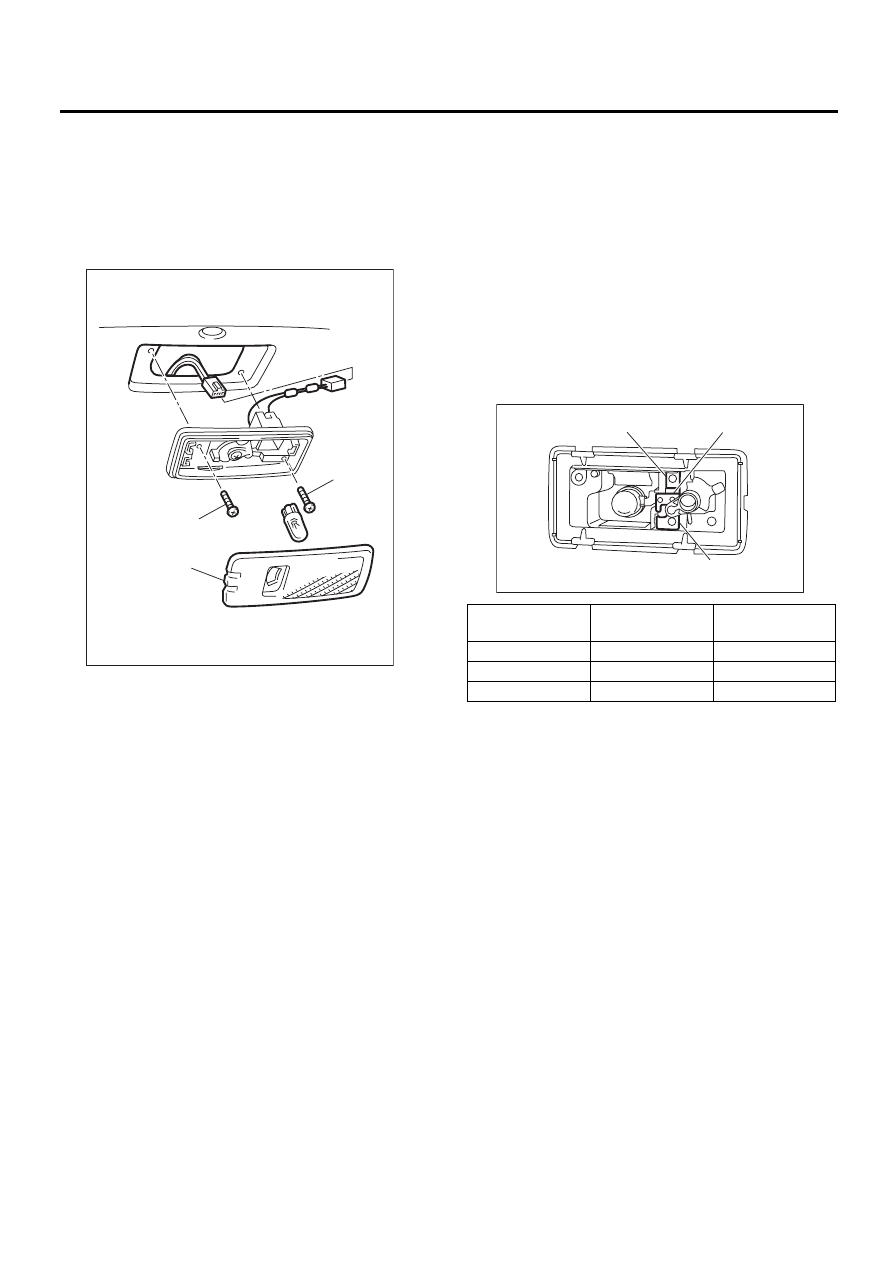

28.Фонарь освещения

багажного отсека

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рассеиватель (А) и крепежные вин-
ты (В) фонаря освещения багажного отсека.

3) Отсоедините разъемы жгута проводов и
снимите фонарь освещения багажного отсека.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ФОНАРЯ ОСВЕЩЕНИЯ
БАГАЖНОГО ОТСЕКА

1) Визуально проверьте, не перегорела ли лампа.
2) Проверьте технические характеристики лампы.
<См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,
Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. ВЫКЛЮЧАТЕЛЬ ФОНАРЯ
ОСВЕЩЕНИЯ БАГАЖНОГО ОТСЕКА

Измерьте сопротивление выключателя фона-
ря освещения багажного отсека.

LI-00042

(B)

(B)

(A)

Положение вы-

ключателя

Клемма №

Нормативное

значение

OFF (ВЫКЛ.)

 —

1 MОм или более

ON (ВКЛ.)

1 и 3

1,5±0,5 Ом

ДВЕРЬ

1 и 2

1,5±0,5 Ом

LI-00043

(1)

(3)

(2)

LI-40

Фонарь подсветки отделения для перчаток

СИСТЕМА ОСВЕЩЕНИЯ

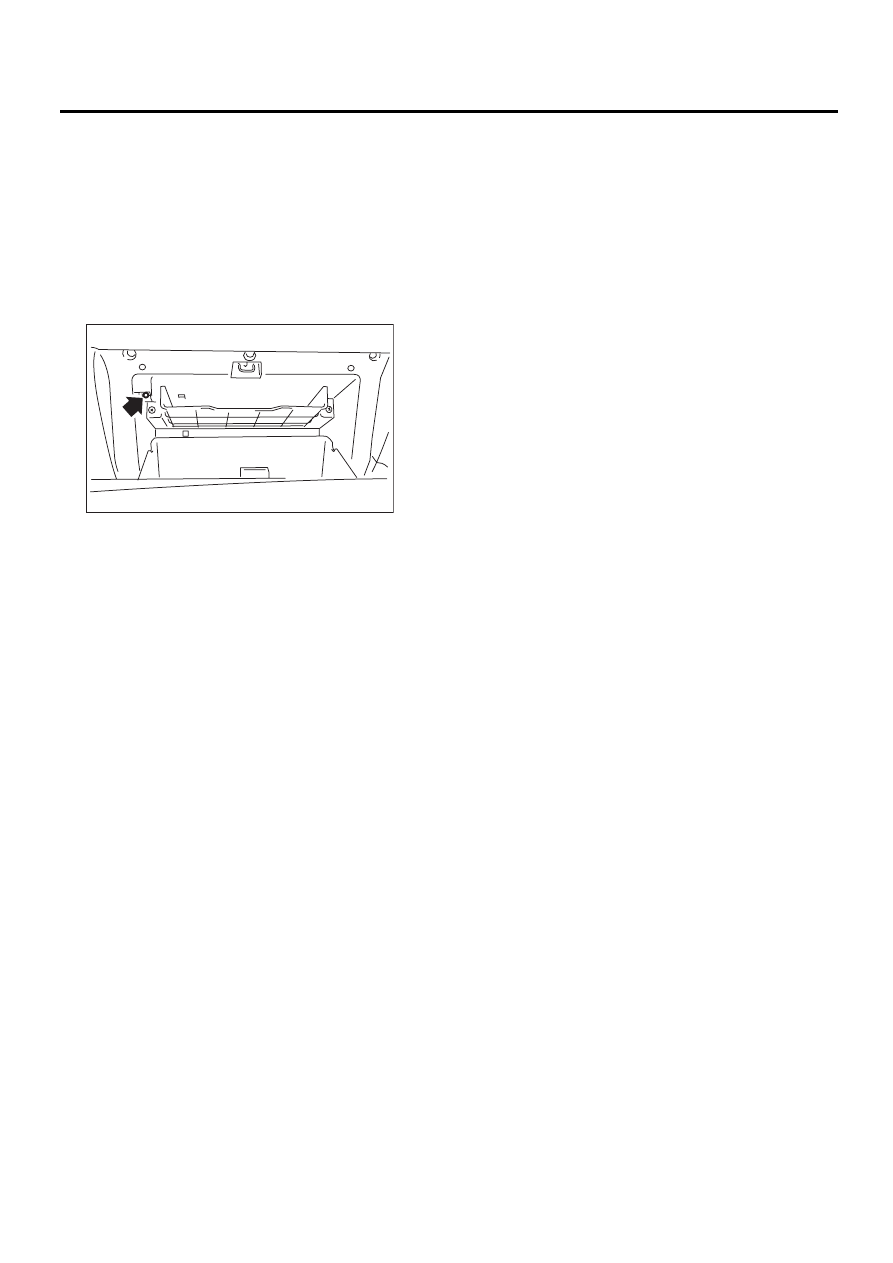

29.Фонарь подсветки

отделения для перчаток

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Отсоедините разъем жгута проводов.
4) Снимите фонарь подсветки отделения для
перчаток

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лампа.
2) Проверьте технические характеристики лампы.
<См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,
Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00044

LI-41

Блок управления системы автоматической регулировки уровня светового пучка фар

СИСТЕМА ОСВЕЩЕНИЯ

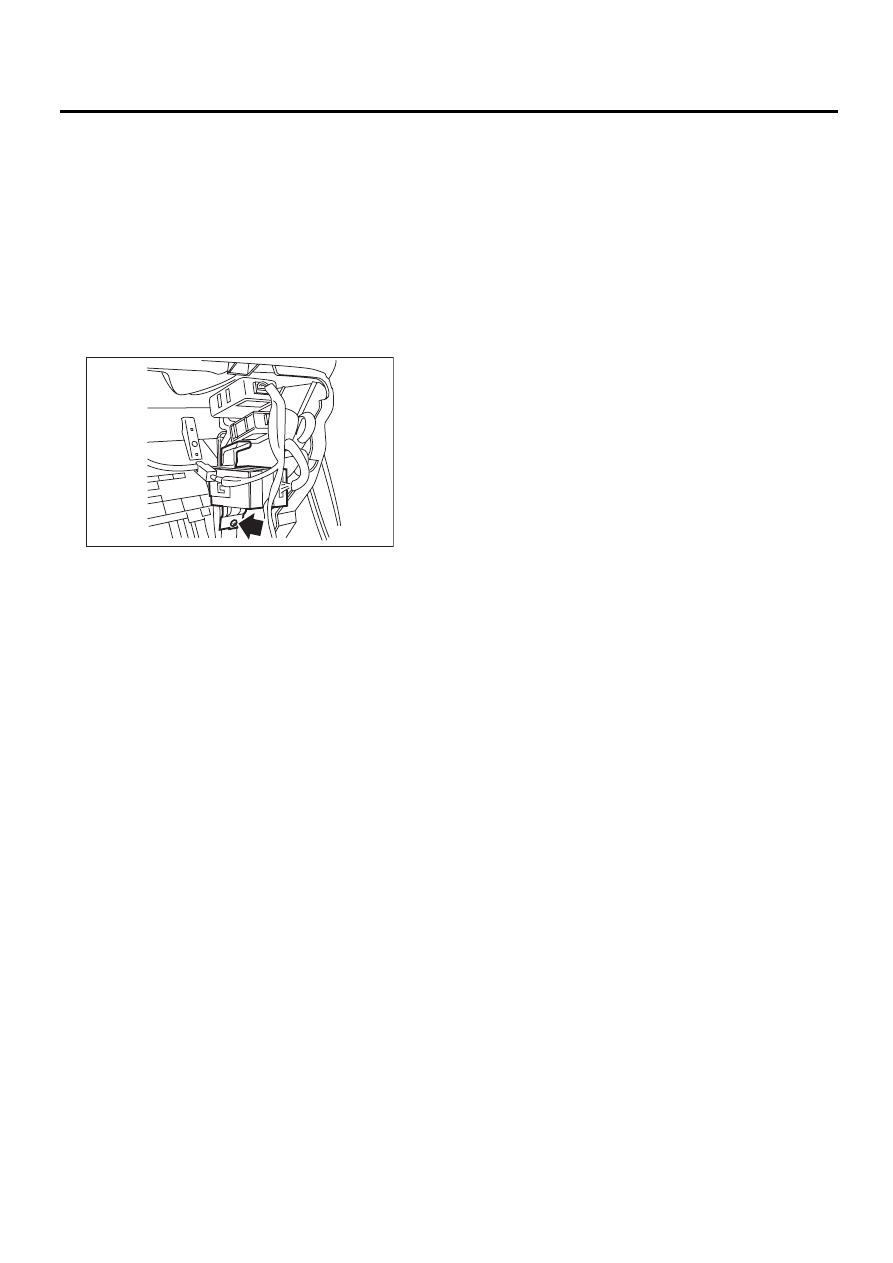

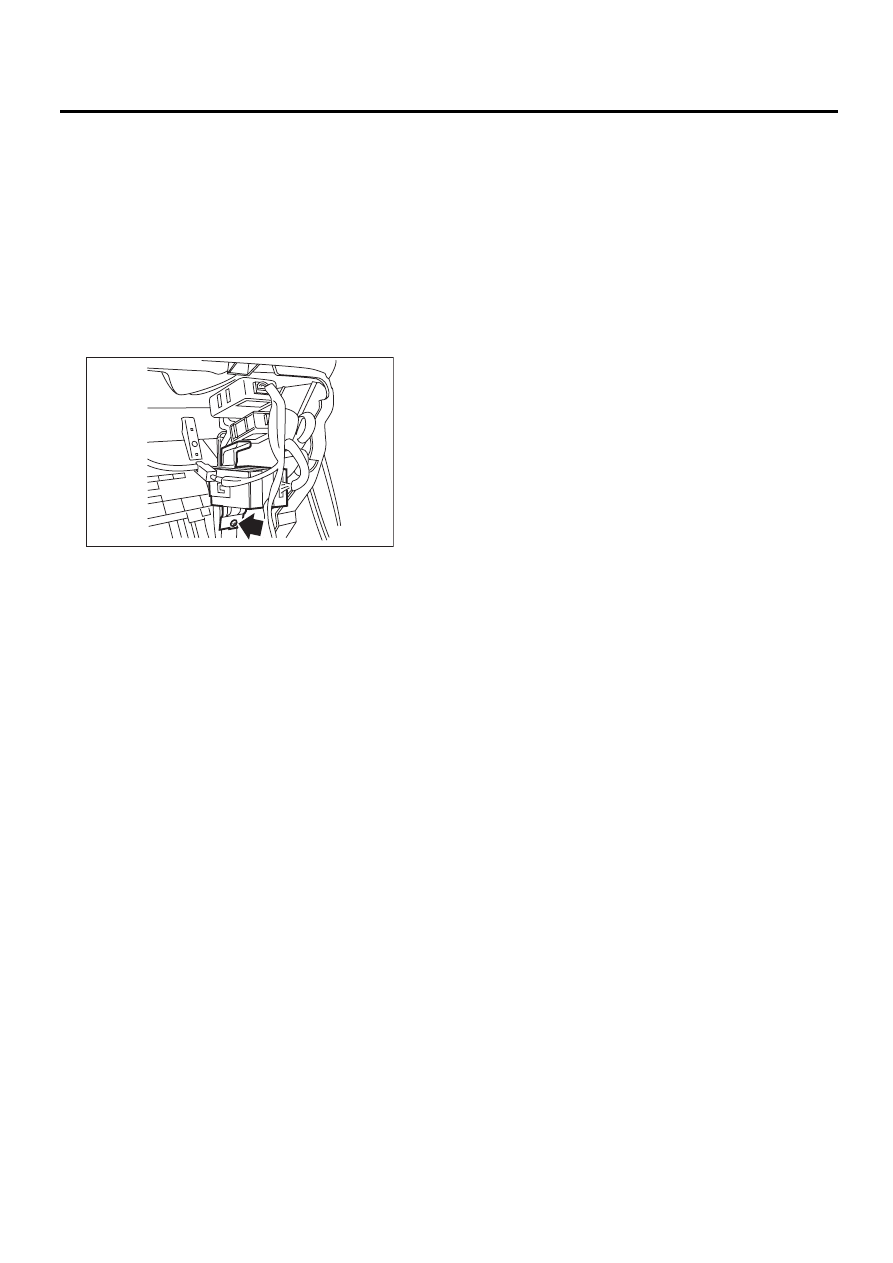

30.Блок управления системы

автоматической
регулировки уровня
светового пучка фар

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Отсоедините разъем и отверните крепеж-
ные винты кронштейна, затем снимите блок.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

LI-00582

LI-42

Передний датчик высоты автомобиля

СИСТЕМА ОСВЕЩЕНИЯ

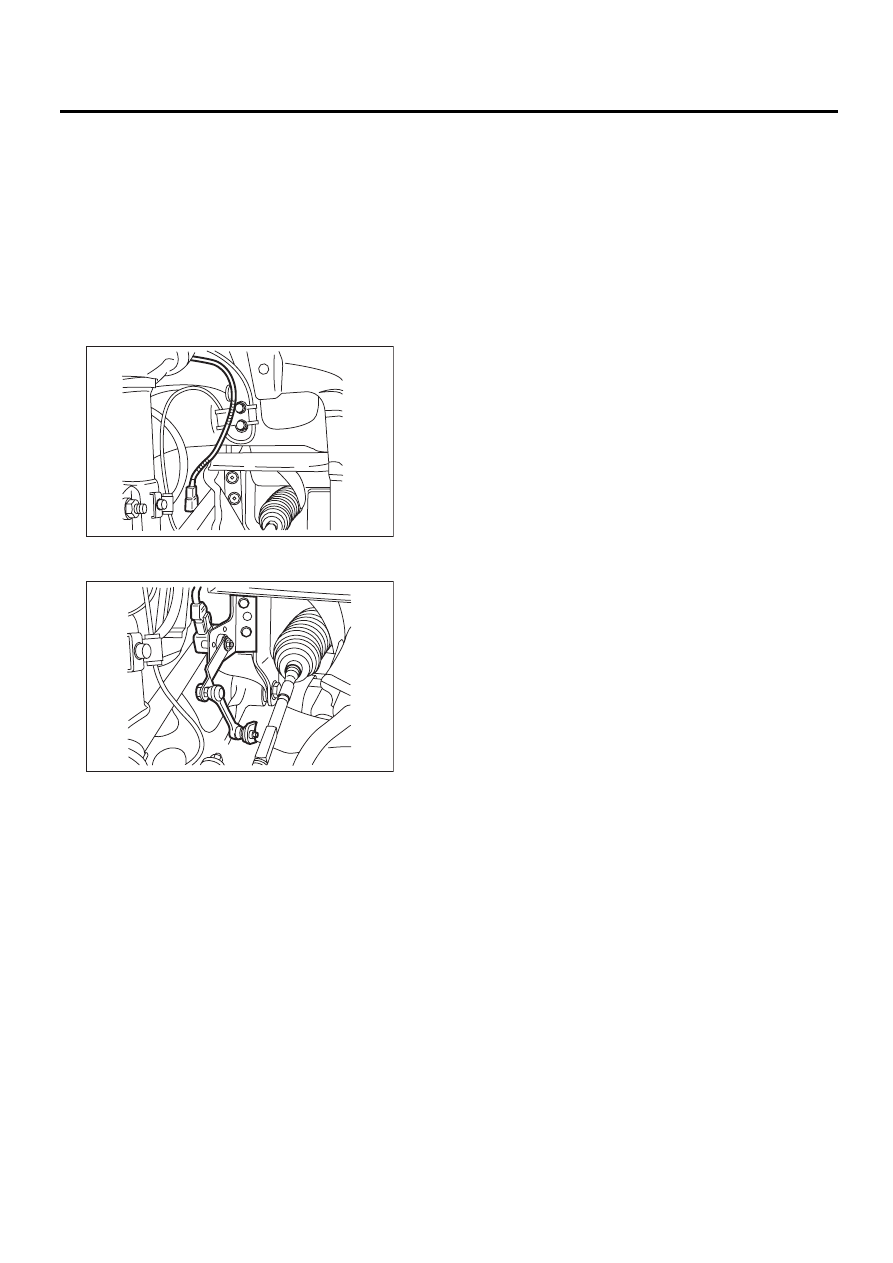

31.Передний датчик высоты

автомобиля

A: СНЯТИЕ

ОСТОРОЖНО:
Перед снятием деталей подвески обязатель-
но снимите датчик высоты автомобиля.
1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиля и снимите правое
переднее колесо.
3) Отсоедините разъем датчика.

4) Снимите кронштейн с передней поперечной
балки.

5) Снимите кронштейн с переднего рычага.

ОСТОРОЖНО:
Не разбирайте датчик и рычаг.

B: УСТАНОВКА

1) Совместите установочный штифт кронштей-
на с установочным отверстием в передней по-
перечной балки, затем установите кронштейн.
2) Производите установку в порядке, обратном
порядку снятия.

LI-00538

LI-00539
