Subaru Forester (2008 год). Руководство - часть 755





WW-7

Комбинированный переключатель (стеклоочистителей)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

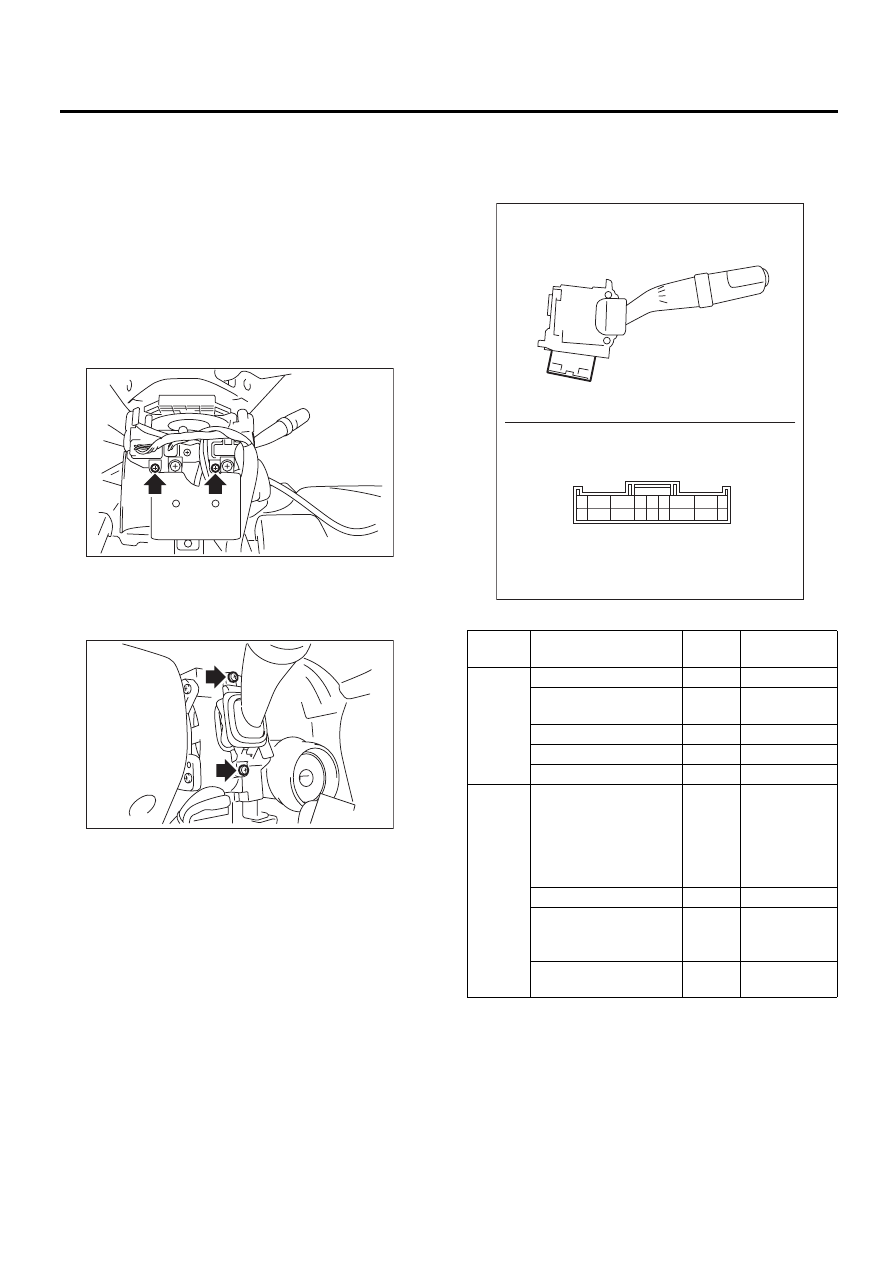

3. Комбинированный

переключатель
(стеклоочистителей)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Узел панели приборов.>
3) Ослабьте винт и снимите нижний кожух ру-
левой колонки.
4) Снимите крепежный винт верхнего кожуха
рулевой колонки.

5) Отсоедините разъем от комбинированного
переключателя.
6) Ослабьте винт и снимите комбинированный
переключатель.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ПРОВЕРКА ПРОВОДИМОСТЬ МЕЖДУ
ВСЕМИ КЛЕММАМИ РАЗЪЕМА

• Кроме модели KA

WW-00309

WW-00300

 Положение

переклю-

чателя

Клем-

ма №

Норматив-

ное значение

Пере-
днее
стекло

OFF

7 и 16

Менее 1 Ом

INT (прерывистый ре-

жим)

7 и 16

Менее 1 Ом

LO (низкая скорость)

7 и 17

Менее 1 Ом

HI (высокая скорость)

8 и 17

Менее 1 Ом

Омыватель включен

2 и 11

Менее 1 Ом

Заднее
стекло

OFF

2 и 10
2 и 12
2 и 13

10 и 12
10 и 13
12 и 13

1 MОм или

более

ON

2 и 10

Менее 1 Ом

Омыватель включен

2 и 10

10 и 12

2 и 12

Менее 1 Ом

INT (прерывистый ре-

жим)

2 и 13

Менее 1 Ом

WW-00301

8

7

6 5 4

3

2

1

9

17

16 15 14 13 12

11 10

18

WW-8

Комбинированный переключатель (стеклоочистителей)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

• Модель KA

Если параметры проводимости не соответству-
ют нормативным, замените переключатель.

2. ПРОВЕРКА ПРЕРЫВИСТОГО РЕЖИМА
РАБОТЫ СТЕКЛООЧИСТИТЕЛЕЙ
(ПРОВЕРКА ТОЛЬКО ПЕРЕКЛЮЧАТЕЛЯ
СТЕКЛООЧИСТИТЕЛЕЙ)

• Проверка работы стеклоочистителей в
прерывистом режиме (Кроме моделей KA)

1) Подсоедините вольтметр между клеммами
переключателя
7 (+) и 2 (–).
2) Подсоедините к аккумуляторной батарее
клеммы переключателя
17 (+) и 2 (–).
3) Переведите переключатель стеклоочисти-
телей ветрового стекла в положение INT (пре-
рывистый режим).
4) Подсоедините положительную клемму акку-
муляторной батареи к клемме переключателя
16 на 5 секунд.
5) Подсоедините отрицательную клемму акку-
муляторной батареи к клемме переключателя
16 и измерьте напряжение между клеммами
переключателя 7 и 2, во время работы стекло-
очистителей в прерывистом режиме.
6) Выполните операции с 1) по 5), когда пере-
ключатель регулировки прерывистого режима
находится в положении MIN или MAX, и убеди-
тесь в том, что параметры работы переключа-
теля соответствует приведенным ниже вели-
чинам.

Клеммы

№ 7 — № 2:

Нормативное значение для времени стацио-
нарного положения в прерывистом режиме

MIN: Приблизительно 2 секунды
MAX: Приблизительно 16

±

6 секунд

 Положение

переклю-

чателя

Клем-

ма №

Норматив-

ное значение

Пере-
днее
стекло

OFF

3 и 12

Менее 1 Ом

INT (прерывистый ре-

жим)

3 и 12

Менее 1 Ом

LO (низкая скорость)

3 и 11

Менее 1 Ом

HI (высокая скорость)

2 и 11

Менее 1 Ом

Омыватель включен

8 и 17

Менее 1 Ом

Заднее
стекло

OFF (ВЫКЛ.)

8 и 18
8 и 16
8 и 15

18 и 16
18 и 15
16 и 15

1 MОм или

более

ON (ВКЛ.)

8 и 18

Менее 1 Ом

Омыватель включен

8 и 18

18 и 16

8 и 16

Менее 1 Ом

INT (прерывистый ре-

жим)

8 и 15

Менее 1 Ом

(1) Приблизительно 12 В

(2) Около 0 В

(3) Подсоедините отрицательную клемму аккумуля-

торной батареи к клемме переключателя 16.

(4) Время стационарного положения в прерывистом

режиме

(1)

(3)

(4)

(2)

WW-00388

WW-9

Комбинированный переключатель (стеклоочистителей)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

7) Если параметры работы переключателя не
соответствует нормативным, замените его.

• Проверка работы стеклоочистителей в пре-
рывистом режиме (модель КА)

1) Подключите вольтметр между клеммами пе-
реключателя
3 (+) и 8 (–).
2) Подсоедините к аккумуляторной батарее
клеммы переключателя
11 (+) и 8 (–).
3) Переведите переключатель стеклоочисти-
телей ветрового стекла в положение INT.
4) Подсоедините на 5 секунд положительную
клемму аккумуляторной батареи к клемме пе-
реключателя 12.
5) Подсоедините отрицательную клемму акку-
муляторной батареи к клемме переключателя
12 и измерьте напряжение между клеммами
переключателя 3 и 8 во время работы стекло-
очистителя в прерывистом режиме.
6) Выполните операции с 1) по 5), когда пере-
ключатель регулировки прерывистого режима
находится в положении MIN или MAX, и убеди-
тесь в том, что параметры работы переключа-
теля соответствует приведенным ниже вели-
чинам.

Клеммы

№ 3 — № 8:

Нормативное значение для времени стацио-
нарного положения в прерывистом режиме

MIN: Приблизительно 2 секунды
MAX: Приблизительно 16

±

6 секунд

7) Если параметры работы переключателя не
соответствует нормативным, замените его.

(1) Приблизительно 12 В

(2) Около 0 В

(3) Подсоедините отрицательную клемму аккумуля-

торной батареи к клемме переключателя 12.

(4) Время стационарного положения в прерывистом

режиме

(1)

(3)

(4)

(2)

WW-00388

WW-10

Щетка стеклоочистителя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

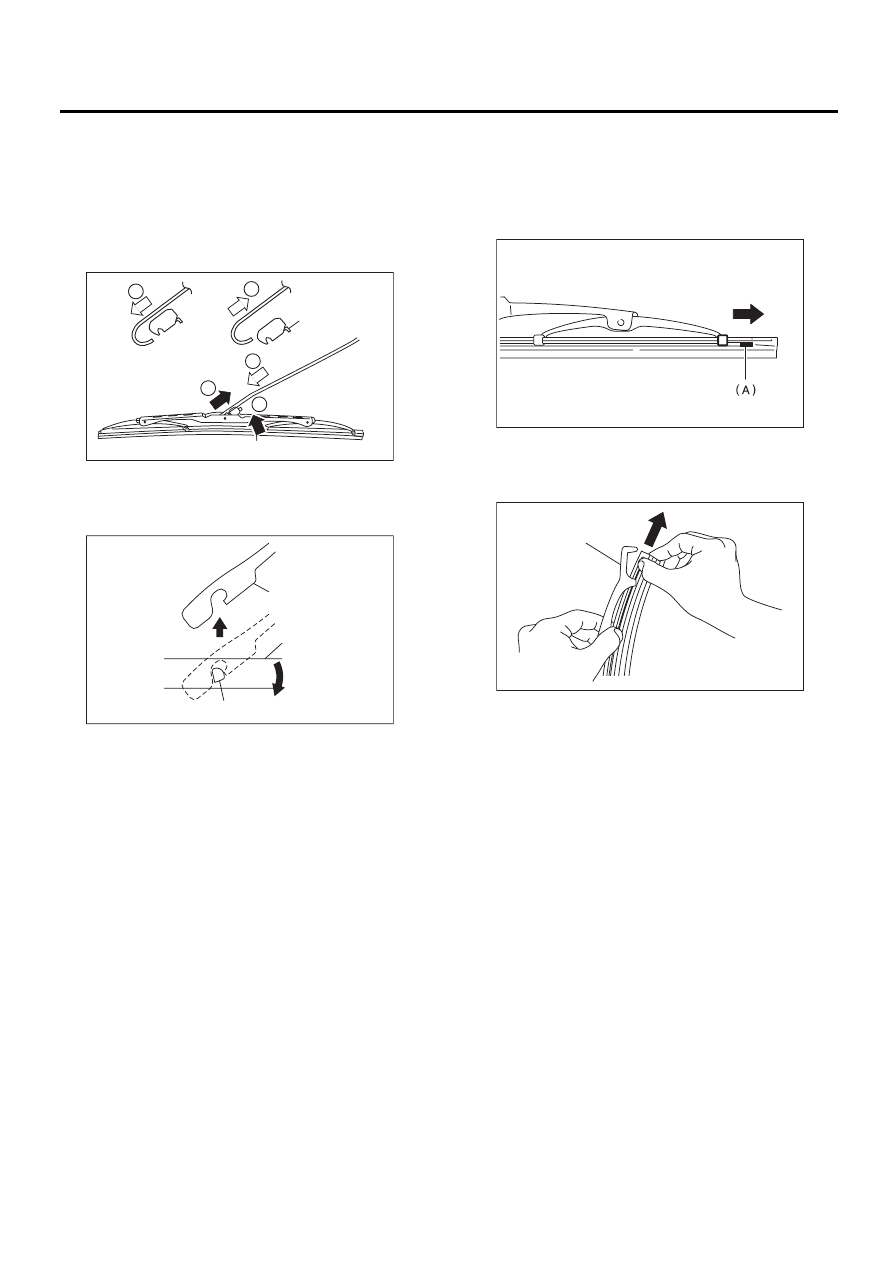

4. Щетка стеклоочистителя

A: СНЯТИЕ

1. ПЕРЕДНЕЕ СТЕКЛО

Отжав фиксатор (А) вверх, вытяните щетку в
направлении стрелки и снимите ее с рычага
стеклоочистителя.

2. ЗАДНЕЕ СТЕКЛО

Поверните щетку в направлении, указанном
стрелкой (A) и снимите ее с рычага.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) Убедитесь, что фиксатор надежно закреп-
лен.

C: РАЗБОРКА

1. ПЕРЕДНЕЕ СТЕКЛО

Потяните за боковую часть (A) резинового сто-
пора стеклоочистителя и снимите резиновую
ленту с узла щетки.

2. ЗАДНЕЕ СТЕКЛО

Слегка сдвиньте резиновую ленту стеклоочис-
тителя со стопора(A) и снимите ее полностью.

(A) Поверните щетку стеклоочистителя.

(1) Рычаг стеклоочистителя

(2) Щетка стеклоочистителя

(3) Место крепления щетки стеклоочистителя

WW-00064

1

2

2

3

3

(A)

(1)

(2)

(3)

(A)

WW-00207

WW-00009

(A)

WW-00143
