AB-29

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите модуль подушки безопасности пе-
реднего пассажира. <См. AB-14, Модуль по-
душки безопасности переднего пассажира.>

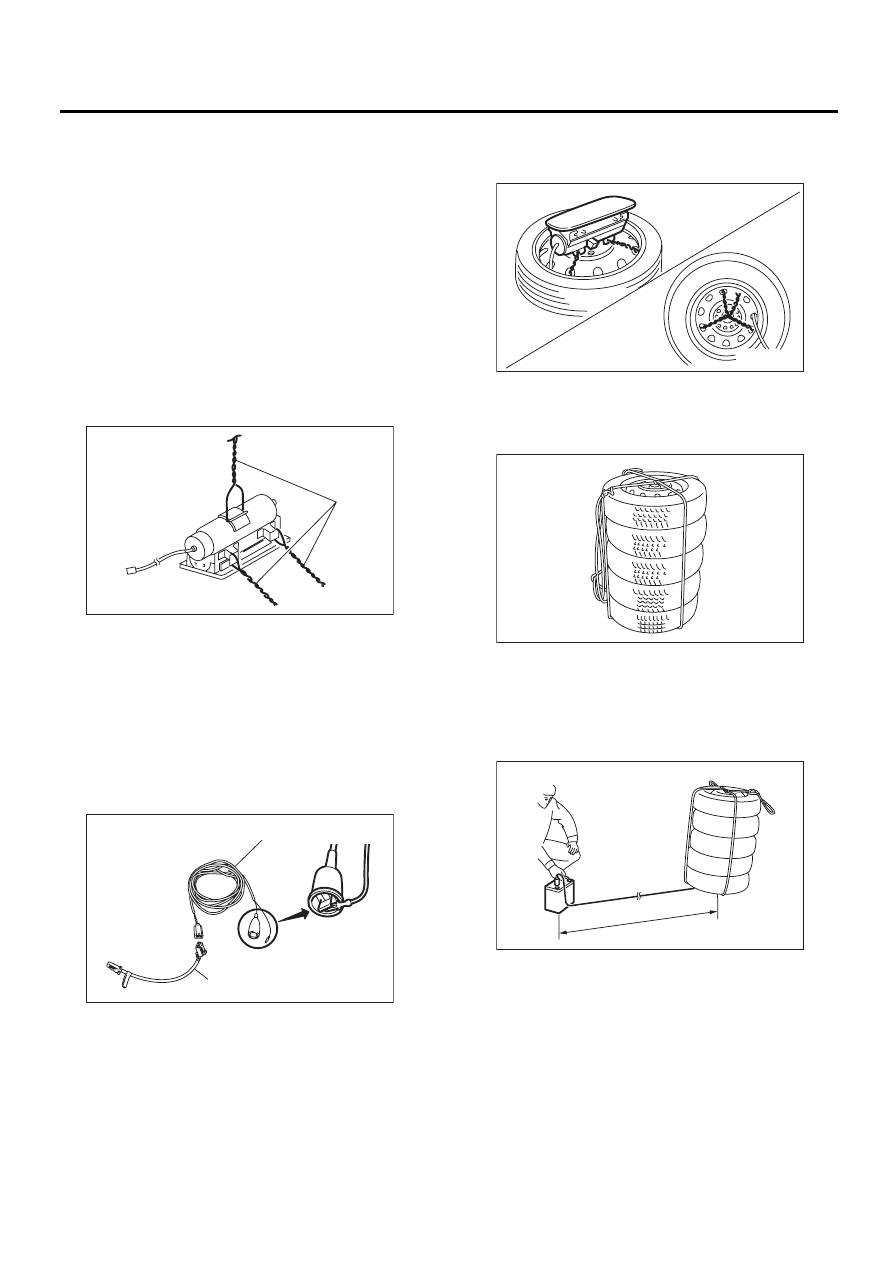

4) Сплетите вместе три автомобильных жгута
проводов [каждый с площадью сечения 1,25
мм

2

 (0,00194 кв. дюйма) или более], и обмотай-

те ими кронштейн модуля подушки безопас-
ности. Затем скрутите их для придания боль-
шей прочности.

5) Закоротите клемму на зажим ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ (А).
6) Соедините ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИ-
ВАЦИИ и АДАПТЕР E ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ (B).

ОСТОРОЖНО:
Закорачивание клеммы ПРИСПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ должно осуществляться
непосредственно перед срабатыванием мо-
дуля подушки безопасности.

7) Подсоедините разъем АДАПТЕРА Е ПРИ-
СПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ к модулю
подушки безопасности.

8) Установите модуль подушки безопасности
раскрывающейся стороной вверх на диск с ши-
ной размерности 14 дюймов или более.

9) Установите три шины без дисков на шину с
прикрепленным модулем подушки безопаснос-
ти. Установите сверху шину с диском и плотно
закрепите веревкой.

10) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от шин и убедитесь в
том, что участок безопасен для проведения ак-
тивации. Подсоедините зажим ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ к отрицательной
клемме (-) аккумуляторной батареи.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР E ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA030)

AB-00051

(A)

SB-00016

(A)

(B)

(1) 5 м (16 футов) или более

AB-00052

SB-00025

SB-00065

(1)

AB-30

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

11) Другой провод ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ подсоедините к положительной
клемме (+) аккумуляторной батареи, и проведи-
те активацию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
12) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

3. МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите передние сиденья. <См. SE-7, СНЯ-
ТИЕ, Переднее сиденье.>
4) Снимите модуль боковой подушки безопас-
ности. <См. AB-15, СНЯТИЕ, Модуль боковой
подушки безопасности.>

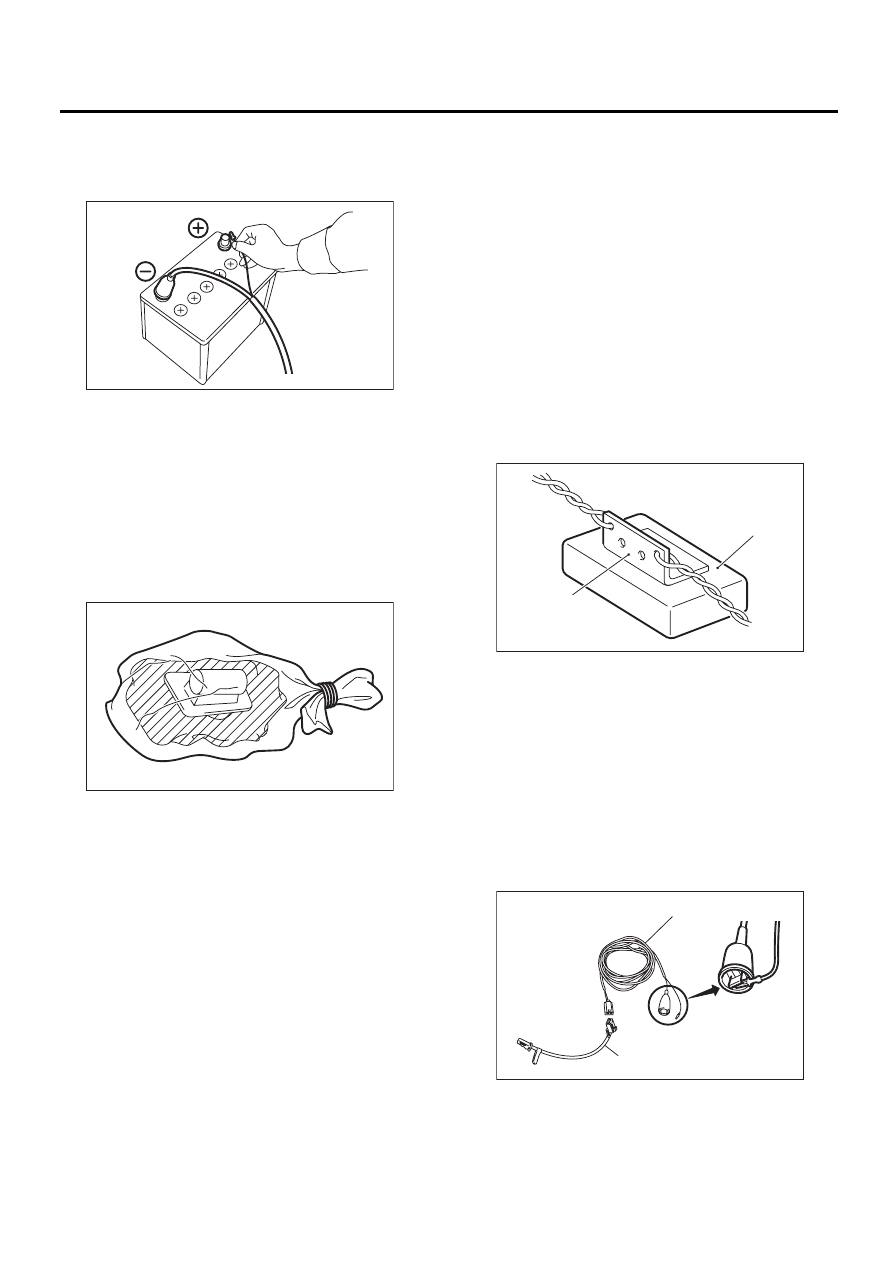

5) Сплетите вместе три автомобильных жгута
проводов [каждый с площадью сечения 1,25 мм

2

(0,00194 кв. дюйма) или более], и закрепите
ими модуль подушки безопасности, пропуская
через отверстия в кронштейне модуля подуш-
ки безопасности.

6) Закоротите клемму на зажим ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ (А).
7) Соедините ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИ-
ВАЦИИ и АДАПТЕР А ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ (B).

ОСТОРОЖНО:
Закорачивание клеммы ПРИСПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ должно осуществляться
непосредственно перед срабатыванием мо-
дуля подушки безопасности.

SB-00018

AB-00592

(A) Кронштейн модуля подушки безопасности
(B) Модуль боковой подушки безопасности

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР А ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299FC030)

AB-00144

(A)

(B)

SB-00016

(A)

(B)

AB-31

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

8) Подсоедините разъем АДАПТЕРА А ПРИ-
СПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ к модулю
подушки безопасности.
9) Установите модуль подушки безопасности
на шину без диска размерностью 14 дюймов
или более.

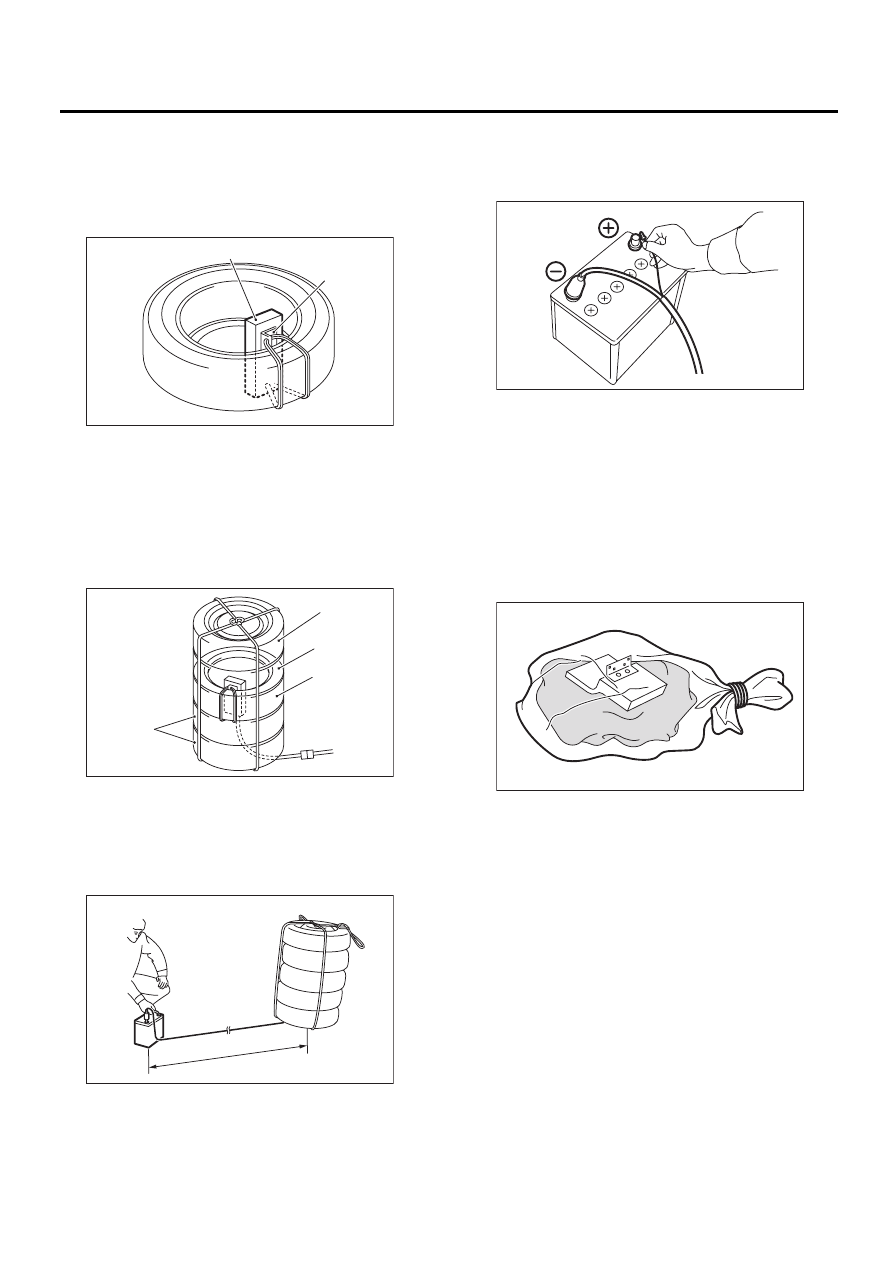

10) Под шину с прикрепленным модулем боко-
вой подушки безопасности (В), установите две
шины без дисков (А) Установите сверху шину
без диска (C), после чего - шину с диском (D) на
самый верх. Крепко закрепите их веревкой.

11) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от шин и убедитесь в
том, что участок безопасен для проведения ак-
тивации. Подсоедините зажим ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ к отрицательной
клемме (-) аккумуляторной батареи.

12) Другой провод ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ подсоедините к положительной
клемме (+) аккумуляторной батареи, и проведи-
те активацию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
13) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

(A) Модуль подушки безопасности

(B) Кронштейн модуля подушки безопасности

(1) 5 м (16 футов) или более

AB-00145

(A)

(B)

AB-00146

(A)

(B)

(C)

(D)

SB-00065

(1)

SB-00018

AB-00043

AB-32

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
