СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
(ДИАГНОСТИКА)

AB(diag)

Страница

1.

Базовая процедура диагностики ............................................................2

2.

Опросный лист  .........................................................................................3

3.

Общие сведения .......................................................................................4

4.

Расположение электрических компонентов .......................................16

5.

Входной/выходной сигналы блока управления системой подушек
безопасности ..........................................................................................18

6.

Разъем модуля подушки безопасности  ...............................................20

7.

Subaru Select Monitor ..............................................................................23

8.

Считывание кодов диагностики неисправностей (КДН) ....................29

9.

Режим проверки .....................................................................................30

10.

Режим очистки памяти ..........................................................................31

11.

Алгоритм работы предупреждающей лампы системы подушек
безопасности ..........................................................................................32

12.

Неисправность предупреждающей лампы системы подушек
безопасности ..........................................................................................33

13.

Список кодов диагностики неисправностей (КДН)  ............................40

14.

Таблица диагностики с кодами неисправностей  ................................43

AB(diag)-2

Базовая процедура диагностики

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

1. Базовая процедура диагностики

A: ПРОЦЕДУРА

Шаг

Проверка

Да

Нет

1

ПОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
Переведите замок зажигания в положение ON.

Горит ли предупреждающая
лампа системы подушек бе-
зопасности?

Переходите к ша-
гу 2.

<См. AB(diag)-33,
Неисправность
предупреждаю-
щей лампы систе-
мы подушек бе-
зопасности.>Об-
ратитесь к
разделу “Неис-
правность пре-
дупреждающей
лампы системы
подушек безо-
пасности”.

2

ПРОВЕРКА КДН.
<См. AB(diag)-29, Считывание кодов диагности-
ки неисправностей (КДН).>

Отсутствуют ли коды неис-
правностей?

Завершите про-
ведение диагнос-
тики.

Переходите к ша-
гу 3.

3

ПРОВЕДЕНИЕ ДИАГНОСТИКИ.
1) Попробуйте определить возможную причину
неисправности по “Списку кодов диагностики
неисправностей” <См. AB(diag)-40, Список ко-
дов диагностики неисправностей (КДН).>
2) Проверьте КДН по "Списку кодов диагнос-
тики неисправностей (КДН)".
3) Устраните причину неисправности.
4) Выполните процедуру очистки памяти. <См.
AB(diag)-31, Режим очистки памяти.>
5) Выполните процедуру проверки. <См.
AB(diag)-30, Режим проверки.>
6) Считайте все другие КДН, выводимые на
дисплей.

Отображается ли какой-ли-
бо КДН?

Выполните дейс-
твия с 1) по 5)
шага 3.

Завершите про-
ведение диагнос-
тики.

AB(diag)-3

Опросный лист

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2. Опросный лист

A: ПРОВЕРКА

Владелец автомобиля

Проверяющее лицо

Дата прихода автомобиля

/

/

Регистрационный №



Показания одометра

км

миль

Идентификационный номер
автомобиля



Дата появления неисправ-
ности

/

/

Год регистрации

/

/

Погодные условия

 Ясно
 Облачно
 Дождь
 Снег
 Прочее:

Температура

°C (°F)

Состояние дорожного пок-
рытия

 Ровная дорога
 Подъем
 Спуск
 Дорога с гравийным покрытием
 Прочее:

Действия, выполняемые на
автомобиле в момент появ-
ления неисправности

 Трогание с места
 Работа двигателя на холостом ходу
 Движение

 Движение с постоянной скоростью
 Ускорение
 Замедление
 Поворот
 Прочее:

Подробное описание неис-
правности

Работа предупреждающей
лампы системы подушек бе-
зопасности

 Нормальный режим (После поворота замка зажигания в положение ON горит прибли-

зительно в течение 6 секунд, затем гаснет.)

 Остается включенной
 Остается выключенной

КДН, показываемый на дис-
плее.

 Код отсутствия неисправностей
 КДН: (Код:                                    )

AB(diag)-4

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

3. Общие сведения

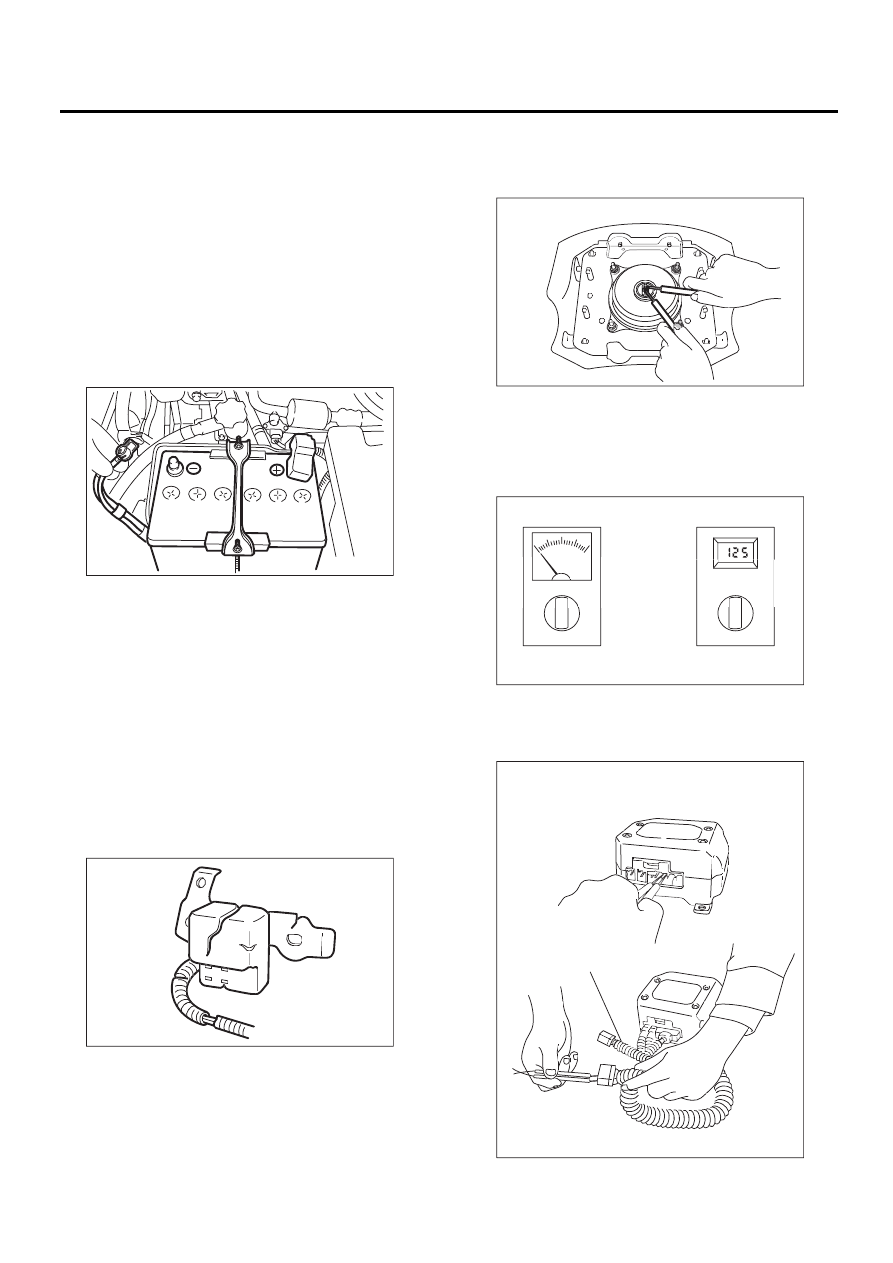

A: ОСТОРОЖНО

• Перед проведением работ по техобслужива-
нию автомобиля, обязательно переведите за-
мок зажигания в положение OFF, отсоедините
провод массы от аккумулятора и выждите не
менее 20 секунд.
• Система подушек безопасности оснащена ре-
зервным питанием. При проведении работ по
обслуживанию системы подушек безопасности
в течение 20-секундного периода после отсо-
единения провода массы, существует возмож-
ность срабатывания подушки безопасности.

• Если горит предупреждающая лампа системы
подушек безопасности, немедленно устраните
неисправность. В противном случае, подушка
безопасности или преднатяжитель могут сра-
ботать неправильно или вообще не сработать в
случае аварии.
• Если датчики, модуль подушки безопаснос-
ти, блок управления системой подушек безо-
пасности, преднатяжитель или жгут проводов
повреждены или деформированы, замените их
новыми.
• Не используйте данную систему подушек бе-
зопасности и преднатяжители на других авто-
мобилях. Пришедшие в негодность детали за-
меняйте только новыми запасными частями.

• Не проверяйте проводимость в цепях моду-
лей подушек безопасности водителя или пе-
реднего пассажира, модулей боковой подушки
безопасности или преднатяжителей.

• При проверке системы подушек безопасности
обязательно используйте цифровой тестер элек-
трических цепей. При использовании аналоговых
тестеров электрических цепей соответствующая
подушка безопасности может сработать даже из-
за минимальной величины тока в самом тестере.

• При замерах используйте специальный диа-
гностический жгут проводов (1). Не подсоеди-
няйте щуп тестера напрямую к клемме разъ-
ема модуля подушки безопасности.

AB-00002

NG

N

N

NG

NG

N

N

NG

G

G

G

G

N

N

N

N

N

NG

G

G

G

G

N

N

N

N

N

N

N

N

N

N

N

NG

AB-01534

NG

NG

NG

NG

N

N

NG

G

NG

NG

NG

NG

NG

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

NG

G

N

N

N

NG

NG

G

G

G

G

G

N

N

NG

G

G

N

NG

G

NG

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

AB-01537

NG

NG

NG

NG

NG

NG

N

NG

N

OK

OK

OK

OK

K

O

OK

O

AB-01535

AB-01536

(1)
