Subaru Forester (2008 год). Руководство - часть 712





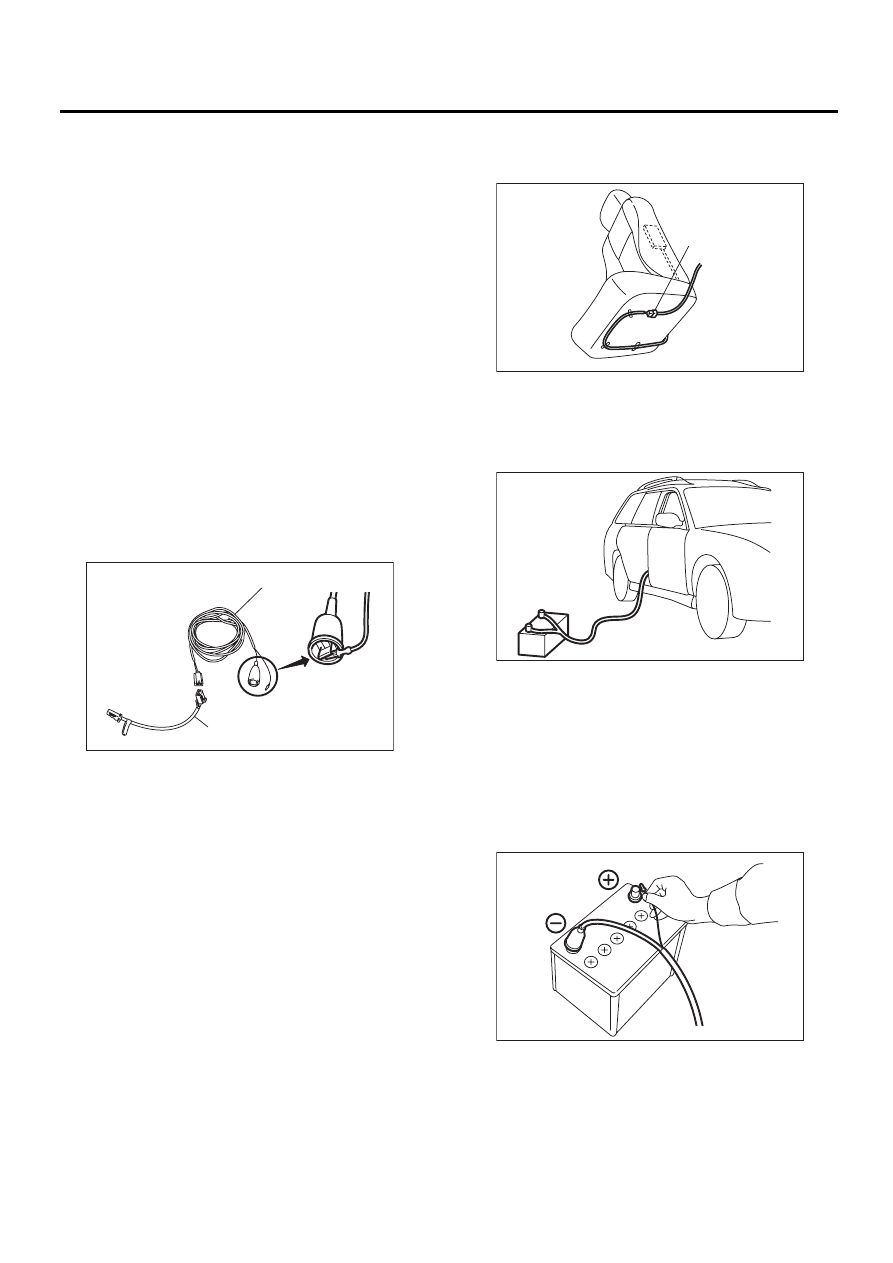

AB-25

Утилизация модуля подушки безопасности (активация без снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

3. МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Отсоедините разъем модуля боковой по-
душки безопасности (желтого цвета), располо-
женный под подушкой переднего сиденья.
4) Установите спинку сиденья в вертикальное
положение, а само сиденье - в середине про-
дольного хода по направляющим.
5) Закоротите клемму на зажим ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ (А).
6) Соедините ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИ-
ВАЦИИ и АДАПТЕР А ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ (B).

ОСТОРОЖНО:
Закорачивание клеммы ПРИСПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ должно осуществляться
непосредственно перед срабатыванием мо-
дуля подушки безопасности.

7) Подсоедините АДАПТЕР А ПРИСПОСОБЛЕ-
НИЯ ДЛЯ АКТИВАЦИИ (1) к разъему модуля бо-
ковой подушки безопасности (желтого цвета).

ОСТОРОЖНО:
• Не кладите на переднее сиденье какие-ли-
бо предметы.

• Активацию каждого модуля боковой по-
душки безопасности перед утилизацией про-
водите по очереди.

8) Убедитесь в том, что внутри автомобиля ни-
кого нет.
9) Полностью размотайте провода ПРИСПО-
СОБЛЕНИЯ ДЛЯ АКТИВАЦИИ и закройте все
окна, люк в крыше и дверцу багажного отсека.

10) Переместите аккумуляторную батарею на
расстояние 5 м (16 футов) от автомобиля и убе-
дитесь в том, что участок безопасен для прове-
дения активации. Подсоедините зажим ПРИ-
СПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ к отрица-
тельной клемме (-) аккумуляторной батареи.
11) Другой провод ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ подсоедините к положительной
клемме (+) аккумуляторной батареи, и проведи-
те активацию модуля подушки безопасности.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР А ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299FC030)

SB-00016

(A)

(B)

(1)

AB-00652

SB-00017

SB-00018

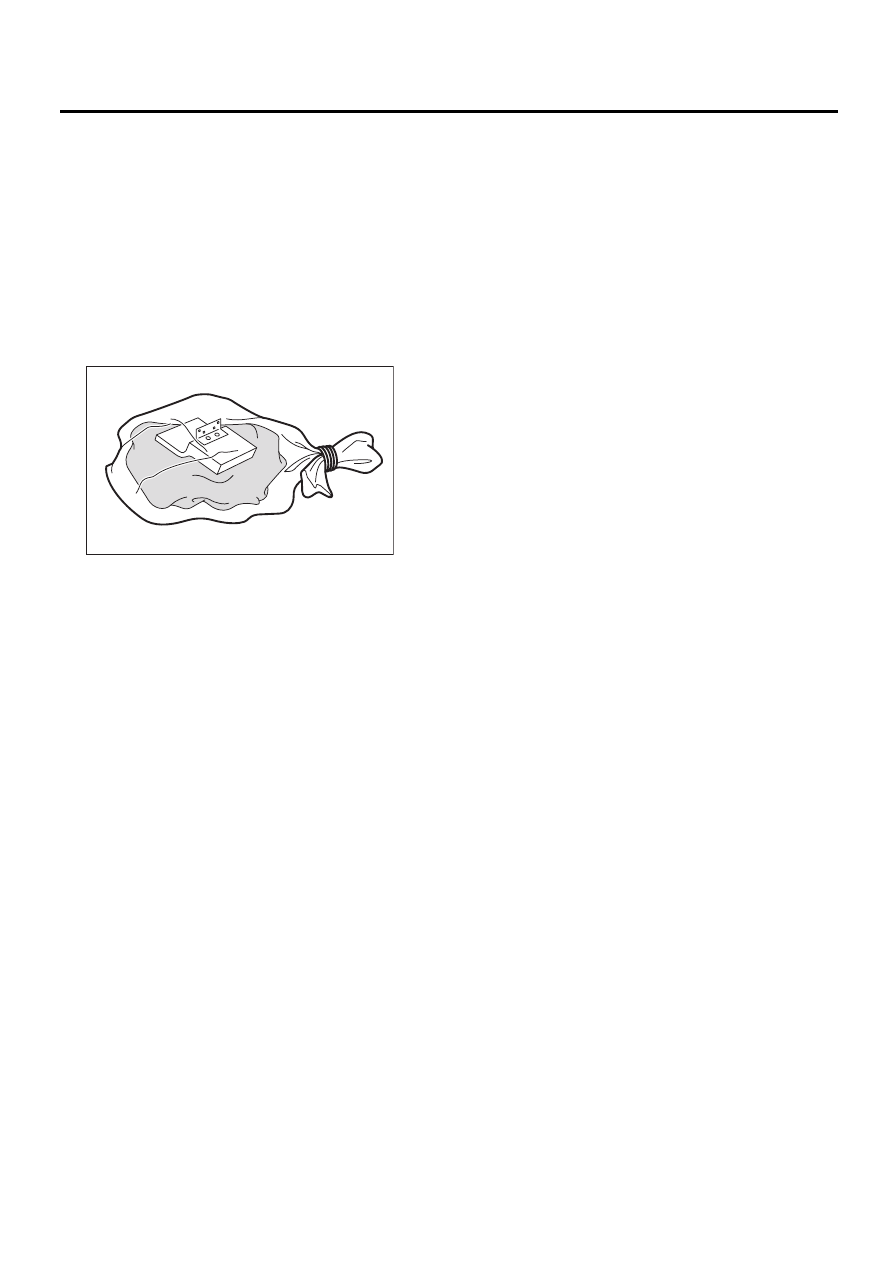

AB-26

Утилизация модуля подушки безопасности (активация без снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший мо-
дуль подушки безопасности не попала вода.
12) Снимите модуль боковой подушки безопас-
ности. <См. AB-15, СНЯТИЕ, Модуль боковой
подушки безопасности.>
13) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

AB-00043

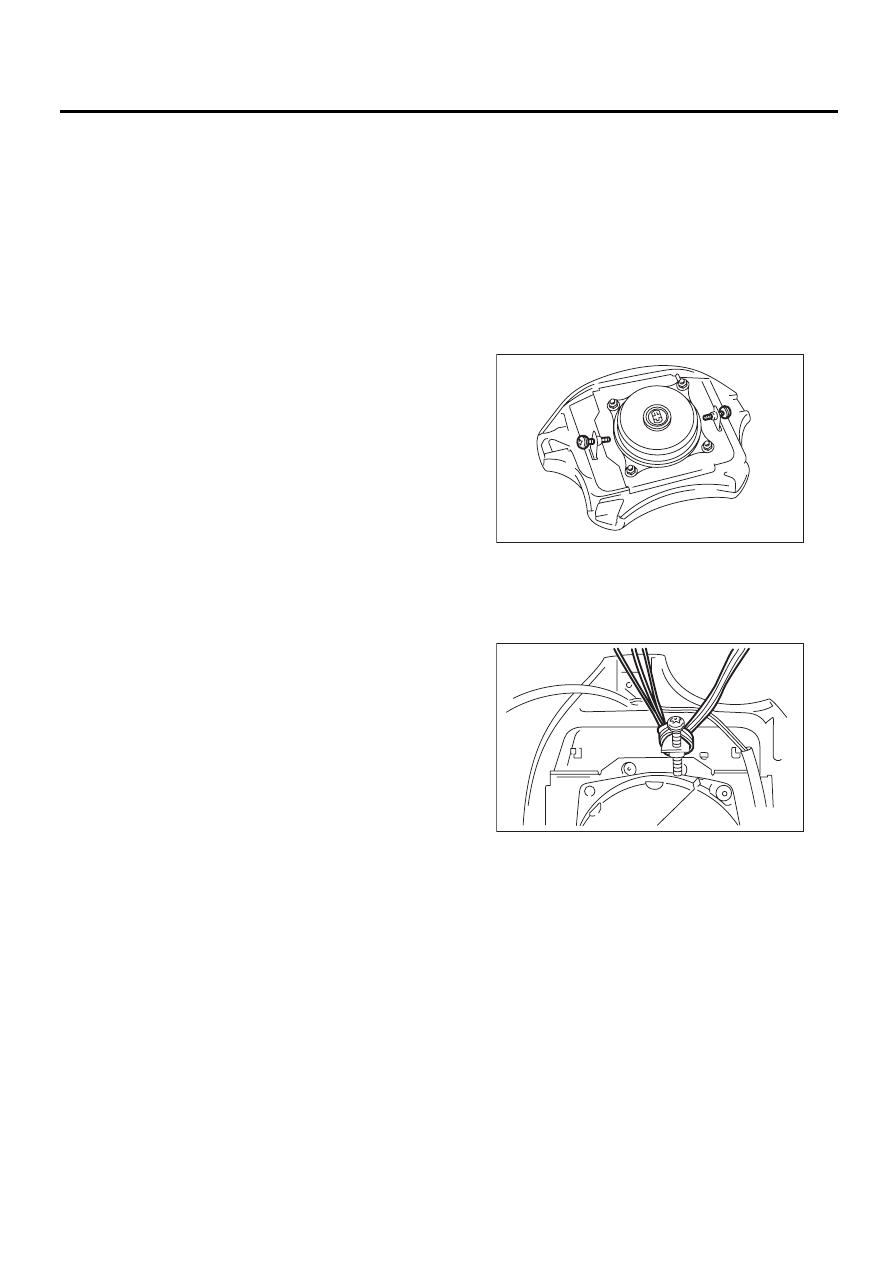

AB-27

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

12.Утилизация модуля

подушки безопасности
(активация после снятия
с автомобиля)

A: ПРОЦЕДУРА

ВНИМАНИЕ:
• Перед утилизацией модулей подушек бе-
зопасности необходимо осуществить их ак-
тивацию. Случайное срабатывание может
стать причиной серьезной травмы.
• Как правило, модуль подушки безопас-
ности активируют без снятия с автомобиля.
Не снимайте модули подушек безопасности
без крайней необходимости.
• Активация модулей подушек безопаснос-
ти должна проводиться в безопасном месте
на ровной поверхности. Не проводите акти-
вацию модулей подушек безопасности на
открытом воздухе при дождливой или вет-
реной погоде.
• При проведении активации наденьте за-
щитные перчатки и очки, а также вставьте в
уши противошумные вкладыши. После ра-
боты тщательно вымойте руки.

ОСТОРОЖНО:
• Срабатывание преднатяжителя сопро-
вождается громким шумом от взрыва. Пре-
дупредите людей, находящихся вблизи зо-
ны активации, а также не позволяйте нико-
му подходить к месту активации ближе, чем
на 5 м (16 футов).
• Срабатывание модуля подушки безопас-
ности может сопровождаться выделением
дыма. Вследствие этого, активация предна-
тяжителя должна проводиться в хорошо
проветриваемом месте, в котором отсутс-
твуют индикаторы задымленности.
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
• Поместите сработавший модуль подушки
безопасности в герметичный виниловый па-
кет для дальнейшей утилизации.
• Если по каким-то причинам модуль по-
душки безопасности не сработает, свяжи-
тесь с дистрибьюторской службой SUBARU.

1. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите модуль подушки безопасности во-
дителя. <См. AB-13, Модуль подушки безопас-
ности водителя.>
4) Установите на модуль подушки безопаснос-
ти снятые болты.

5) Сплетите вместе три автомобильных жгута
проводов [каждый с площадью сечения 1,25
мм

2

 (0,00194 кв. дюйма) или более], и дважды

обмотайте ими стойку модуля подушки безо-
пасности.

6) Закоротите клемму на зажим ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ (А).
7) Соедините ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИ-
ВАЦИИ и АДАПТЕР D ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ (B).

AB-00780

AB-00048

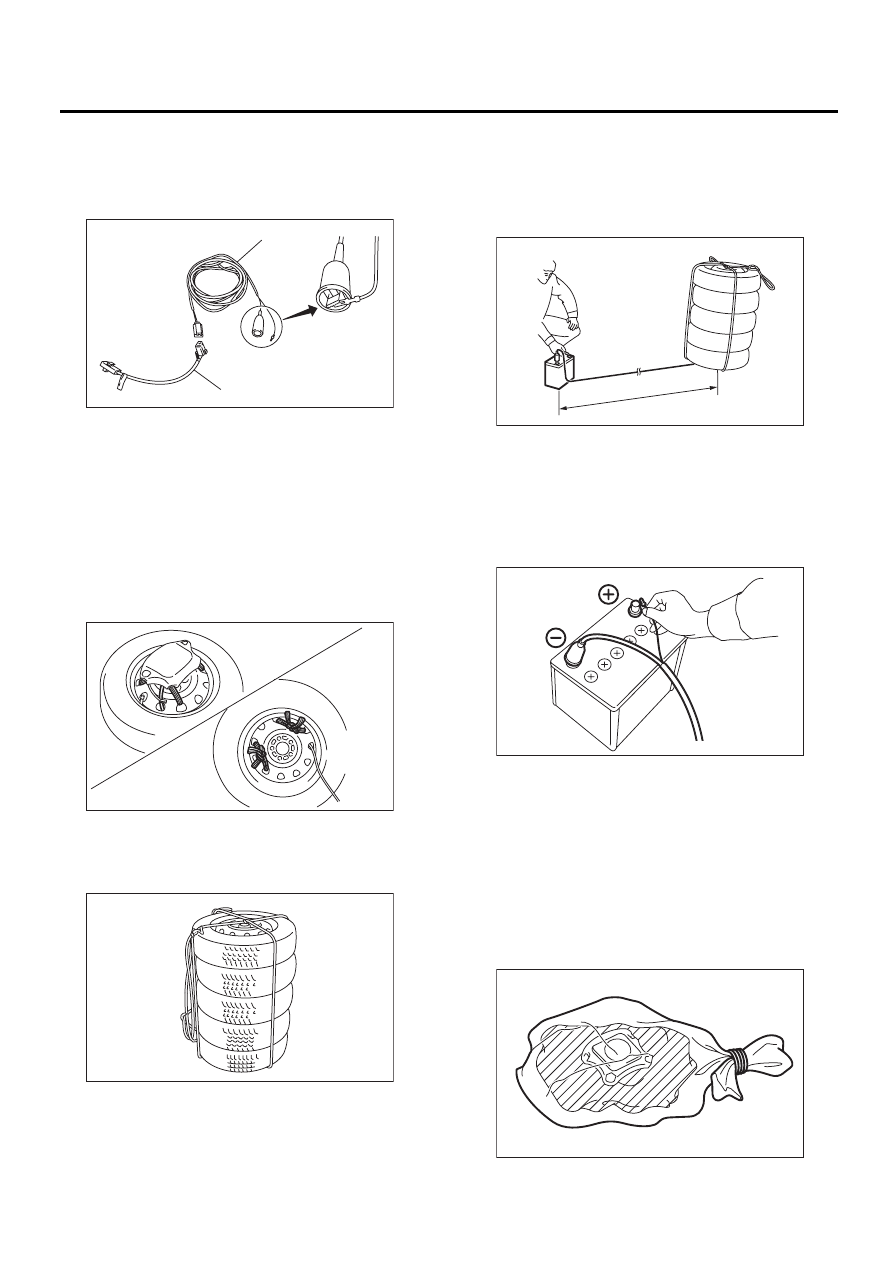

AB-28

Утилизация модуля подушки безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

ОСТОРОЖНО:
Закорачивание клеммы ПРИСПОСОБЛЕ-
НИЯ ДЛЯ АКТИВАЦИИ должно осущест-
вляться непосредственно перед срабатыва-
нием модуля подушки безопасности.

8) Подсоедините разъем АДАПТЕРА D ПРИ-
СПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ к модулю
подушки безопасности.
9) Установите на диск с шиной модуль подушки
безопасности раскрывающейся стороной
вверх.

10) Установите три шины без дисков на шину с
прикрепленным модулем подушки безопаснос-
ти. Установите сверху шину с диском и плотно
закрепите веревкой.

11) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от шин и убедитесь в
том, что участок безопасен для проведения ак-
тивации. Подсоедините зажим ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ к отрицательной
клемме (-) аккумуляторной батареи.

12) Другой провод ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ подсоедините к положительной
клемме (+) аккумуляторной батареи, и прове-
дите активацию модуля подушки безопаснос-
ти.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
13) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР D ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA010)

SB-00021

(A)

(B)

AB-00050

SB-00025

(1) 5 м (16 футов) или более

SB-00065

(1)

SB-00018

AB-00591
