Subaru Forester (2008 год). Руководство - часть 710





AB-17

Модуль боковой подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

2) При боковом столкновении (если боковая
подушка безопасности не сработала)
Проведите визуальный осмотр сиденья и моду-
ля подушки безопасности. При выявлении пов-
реждений или трещин, замените их новыми.
Обратите особое внимание на наличие пов-
реждений на корпусе модуля подушки безо-
пасности, монтажного кронштейна и разъема
жгута проводов.
3) Если боковое столкновение не имело места
(загрязнение или повреждение чехла)
Замените соответствующую деталь новой.

AB-18

Блок управления системой подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

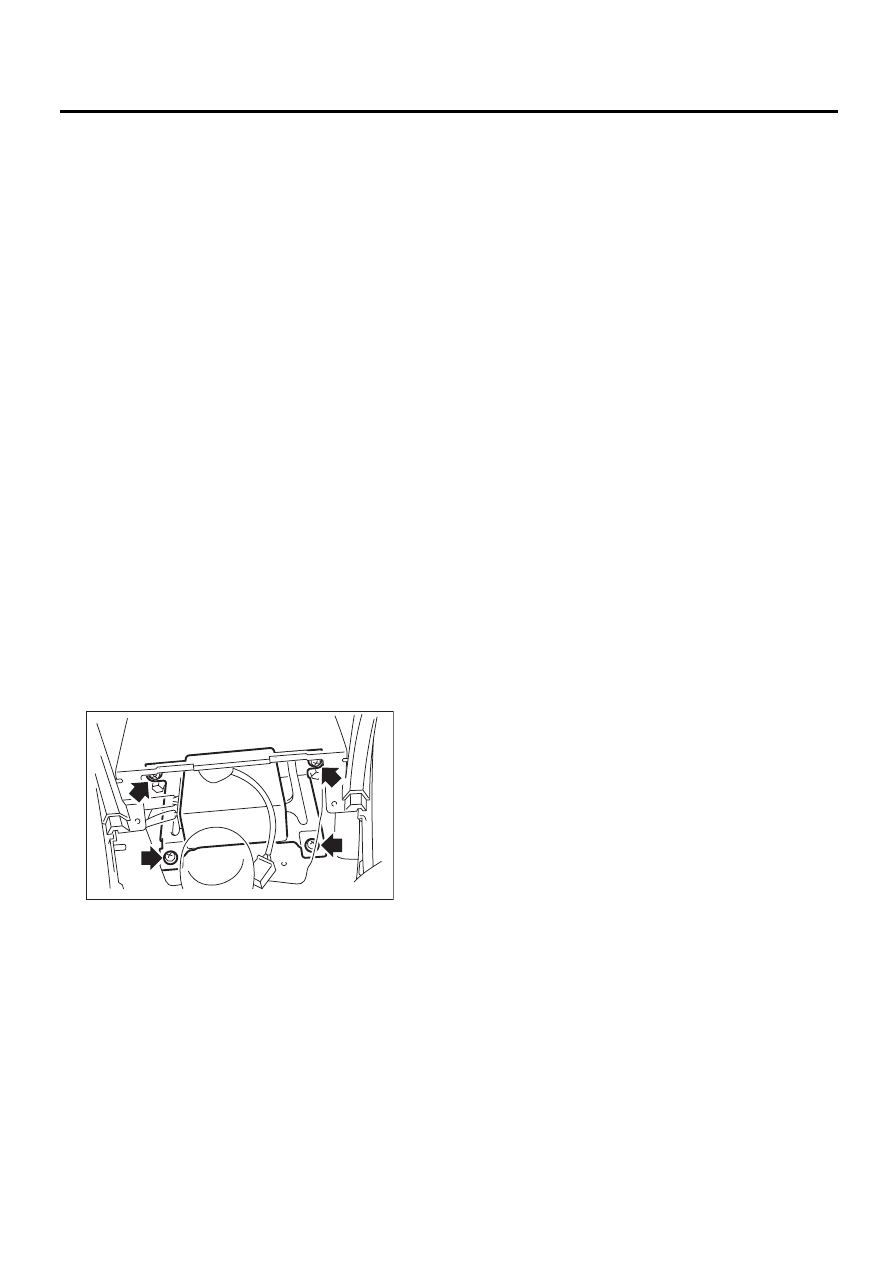

7. Блок управления системой

подушек безопасности

A: СНЯТИЕ

ОСТОРОЖНО:
• Не разбирайте блок управления системы
подушек безопасности.
• При деформации блока управления сис-
темы подушек безопасности или при подоз-
рении на неисправность в этом блоке, вы-
званную попаданием воды, замените блок
управления на новый.
• Не роняйте блок управления системы по-
душек безопасности.
• После снятия блок управления системы
подушек безопасности должен храниться в
сухом чистом месте, защищенном от влаги,
высокой температуры и пыли.
1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите крышку консоли. <См. EI-40, СНЯ-
ТИЕ, Ящик консоли.>
4) Снимите панель центральной консоли. <См.
EI-41, СНЯТИЕ, Узел панели приборов.>
5) Отсоедините разъем от блока управления
системы подушек безопасности.
6) Отверните четыре болта и снимите блок уп-
равления системы подушек безопасности.

B: УСТАНОВКА

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
• При повторной установке этих узлов обя-
зательно используйте новые болты и гайки.
• Не забудьте установить на разъем водоза-
щитную крышку.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AB-2, ПОДУШКА
БЕЗОПАСНОСТИ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Блок управления, разъем и монтажный крон-
штейн на наличие повреждений.
• Сработавшую подушку безопасности води-
теля или переднего пассажира.
• Сработавшую боковую подушку безопасности.

AB-00035

AB-19

Датчик боковой подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

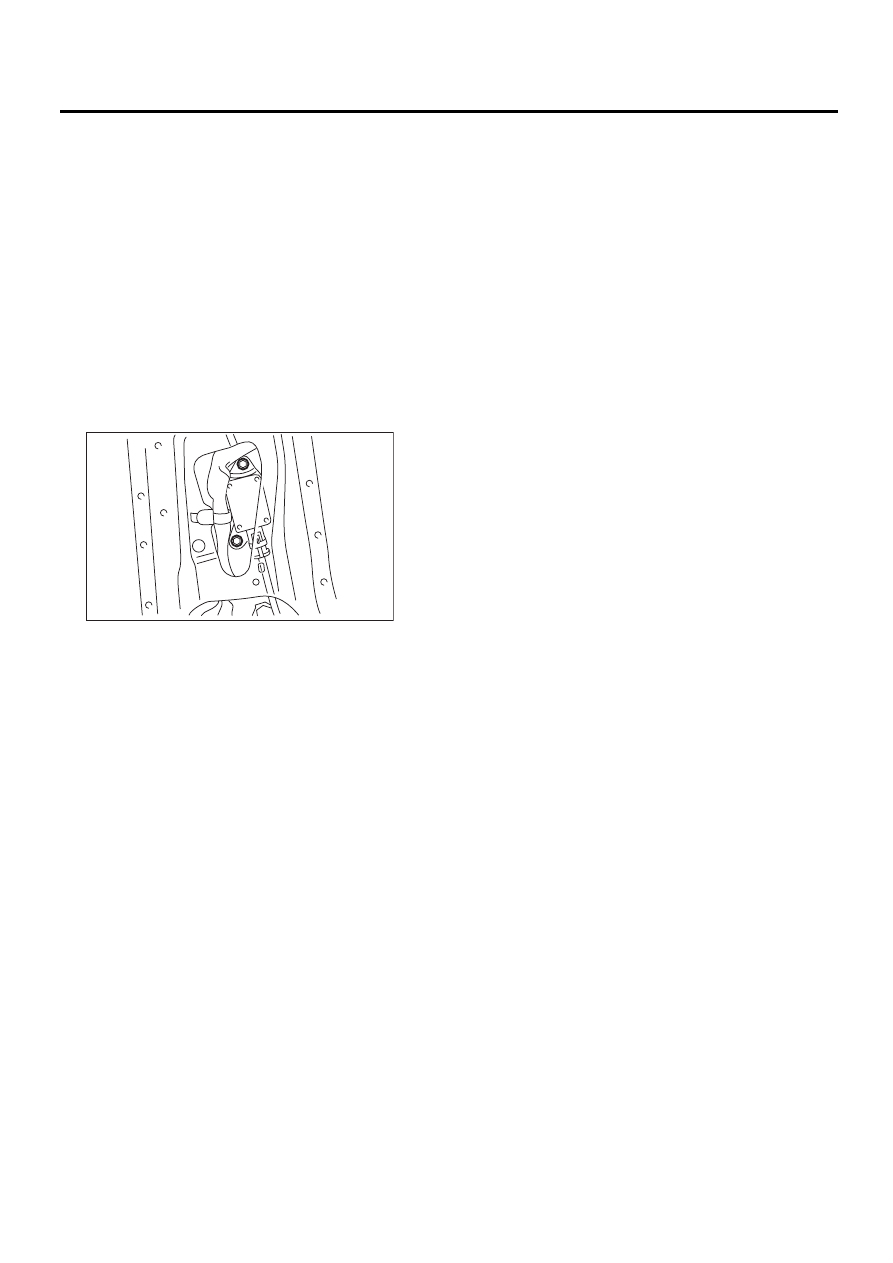

8. Датчик боковой подушки

безопасности

A: СНЯТИЕ

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите ремень безопасности переднего си-
денья. <См. SB-10, РЕМЕНЬ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНЬЯ, СНЯТИЕ, Ремень безо-
пасности переднего сиденья.>
4) Отсоедините датчик боковой подушки безо-
пасности, затем отсоедините разъем подушки
безопасности.

B: УСТАНОВКА

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
• При повторной установке этих узлов обя-
зательно используйте новые болты и гайки.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AB-2, ПОДУШКА
БЕЗОПАСНОСТИ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Разъем кронштейна датчика боковой подуш-
ки безопасности на предмет повреждений.
• Сработавшую боковую подушку безопасности.

AB-00036

AB-20

Поворотный разъем рулевой колонки

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

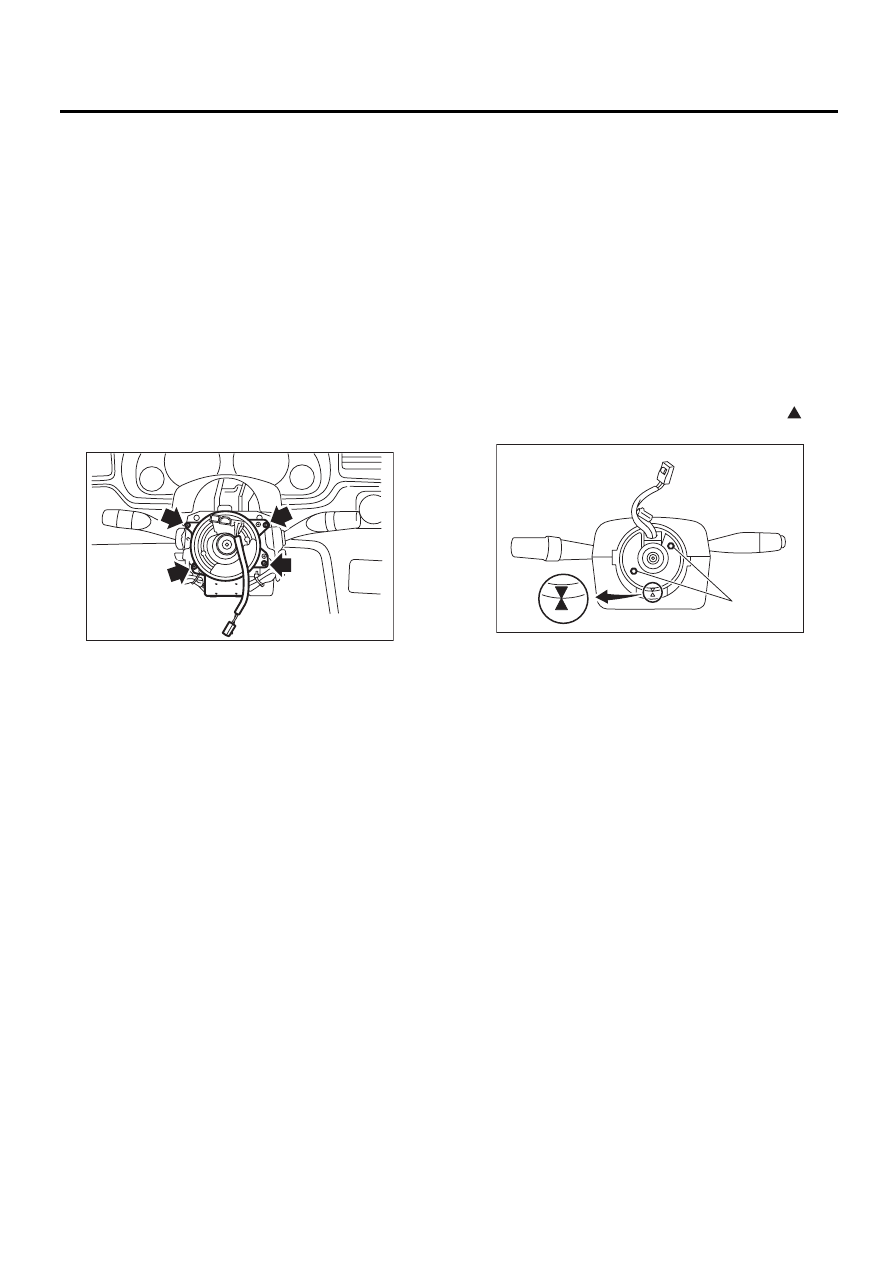

9. Поворотный разъем

рулевой колонки

A: СНЯТИЕ

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите модуль подушки безопасности во-
дителя. <См. AB-13, Модуль подушки безопас-
ности водителя.>
4) Снимите рулевое колесо. <См. PS-16, СНЯ-
ТИЕ, Рулевое колесо.>
5) Снимите кожух рулевой колонки.
6) Выверните винты и снимите поворотный
разъем рулевой колонки.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Перед установкой рулевого колеса обяза-
тельно проведите регулировку, совместив на-
правление поворотного разъема и рулевой ко-
лонки. <См. AB-20, РЕГУЛИРОВКА, Поворот-
ный разъем рулевой колонки.>

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Комбинированный переключатель и поворот-
ный разъем рулевой колонки на наличие трещин
или деформаций.

D: РЕГУЛИРОВКА

1) Убедитесь в том, что передние колеса уста-
новлены в направлении прямолинейного дви-
жения.
2) Поверните штифты (A) поворотного разъема
рулевой колонки до упора против часовой
стрелки.
3) Поверните штифты (A) поворотного разъема
примерно на 3,25 оборота, пока метки “

” не

совместятся.

AB-00911

AB-00594

(A)
