Subaru Forester (2008 год). Руководство - часть 711





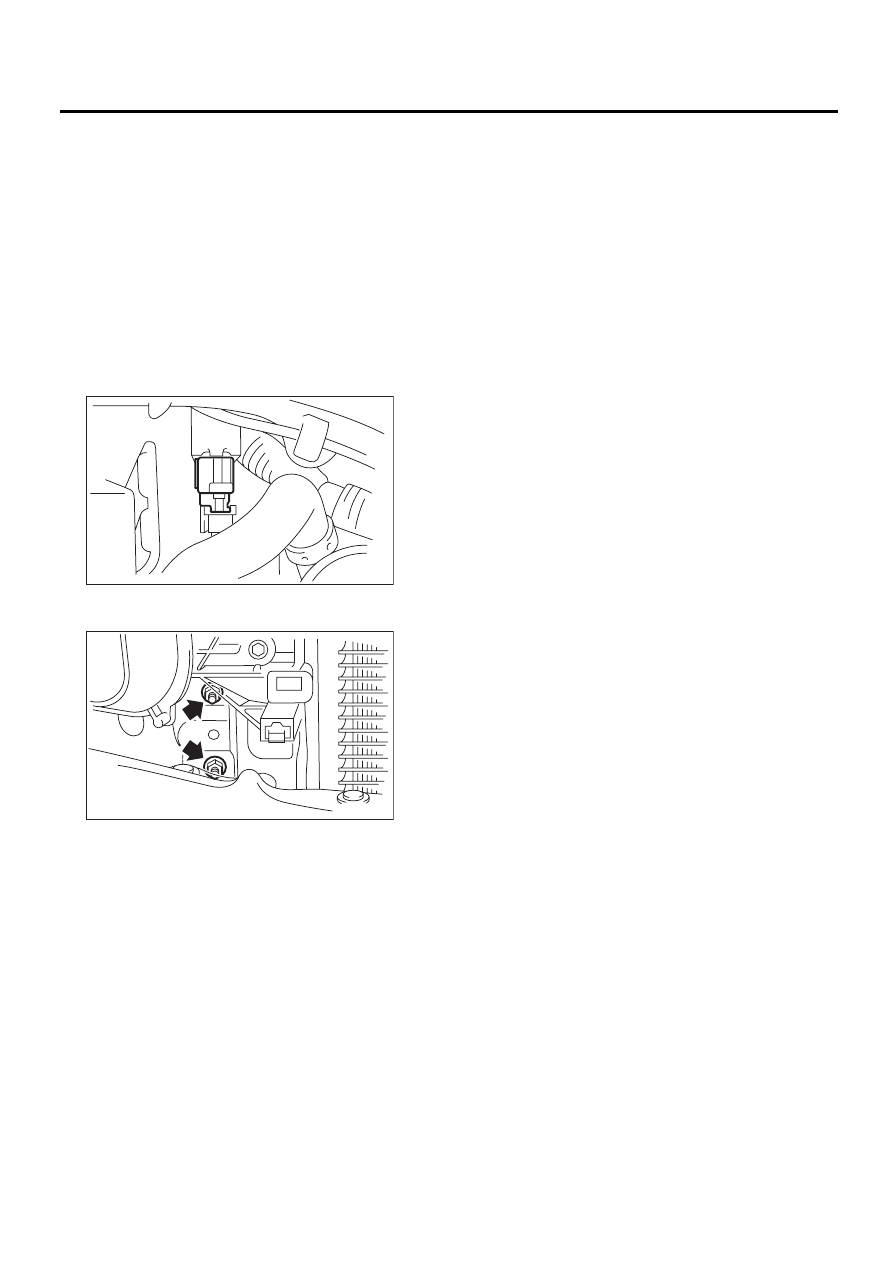

AB-21

Дополнительный датчик лобового удара

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

10.Дополнительный датчик

лобового удара

A: СНЯТИЕ

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите переднюю решетку и переднюю бо-
ковую решетку. <См. EI-18, СНЯТИЕ, Решетка
радиатора.>
4) Отсоедините разъем от дополнительного
датчика лобового удара.

5) Ослабьте гайку и снимите дополнительный
датчик лобового удара.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
• При повторной установке этих узлов обя-
зательно используйте новые болты и гайки.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AB-2, ПОДУШКА
БЕЗОПАСНОСТИ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Дополнительный датчик лобового удара,
монтажный кронштейн и разъем на наличие
повреждений.
• Сработавшую подушку безопасности води-
теля или переднего пассажира.

AB-00040

AB-00116

AB-22

Утилизация модуля подушки безопасности (активация без снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

11.Утилизация модуля

подушки безопасности
(активация без снятия
с автомобиля)

A: ПРОЦЕДУРА

ВНИМАНИЕ:
• Перед утилизацией модулей подушек бе-
зопасности необходимо осуществить их ак-
тивацию. Случайное срабатывание может
стать причиной серьезной травмы.
• Как правило, модуль подушки безопас-
ности активируют без снятия с автомобиля.
Не снимайте модули подушек безопасности
без крайней необходимости.
• Активация модулей подушек безопаснос-
ти должна проводиться в безопасном месте
на ровной поверхности. Не проводите акти-
вацию модулей подушек безопасности на
открытом воздухе при дождливой или вет-
реной погоде.
• При проведении активации наденьте за-
щитные перчатки и очки, а также вставьте в
уши противошумные вкладыши. После ра-
боты тщательно вымойте руки.

ОСТОРОЖНО:
• Срабатывание преднатяжителя сопро-
вождается громким шумом от взрыва. Пре-
дупредите людей, находящихся вблизи зо-
ны активации, а также не позволяйте нико-
му подходить к месту активации ближе, чем
на 5 м (16 футов).
• Срабатывание модуля подушки безопас-
ности может сопровождаться выделением
дыма. Вследствие этого, активация предна-
тяжителя должна проводиться в хорошо
проветриваемом месте, в котором отсутс-
твуют индикаторы задымленности.
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
• Поместите сработавший модуль подушки
безопасности в герметичный виниловый па-
кет для дальнейшей утилизации.
• Если по каким-то причинам модуль по-
душки безопасности не сработает, свяжи-
тесь с дистрибьюторской службой SUBARU.

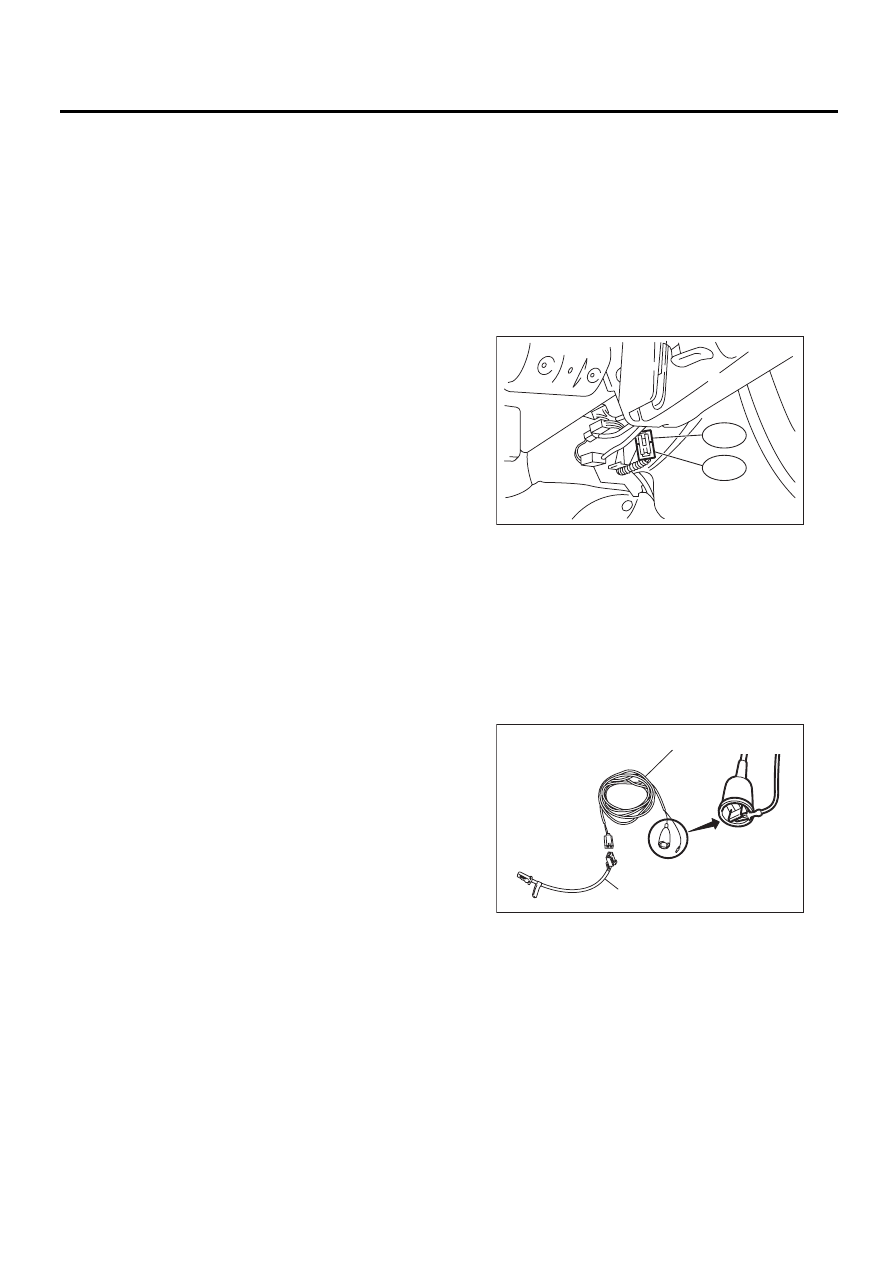

1. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите нижнюю крышку. <См. EI-41, СНЯ-
ТИЕ, Узел панели приборов.>
4) Отсоедините разъем подушки безопасности
(AB21) от разъема (AB26) под рулевой колонкой.

5) Закоротите клемму на зажим ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ (А).
6) Соедините ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИ-
ВАЦИИ и АДАПТЕР А ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ (B).

ОСТОРОЖНО:
Закорачивание клеммы ПРИСПОСОБЛЕ-
НИЯ ДЛЯ АКТИВАЦИИ должно осущест-
вляться непосредственно перед срабатыва-
нием модуля подушки безопасности.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР А ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299FC030)

AB-00823

AB26

AB21

SB-00016

(A)

(B)

AB-23

Утилизация модуля подушки безопасности (активация без снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

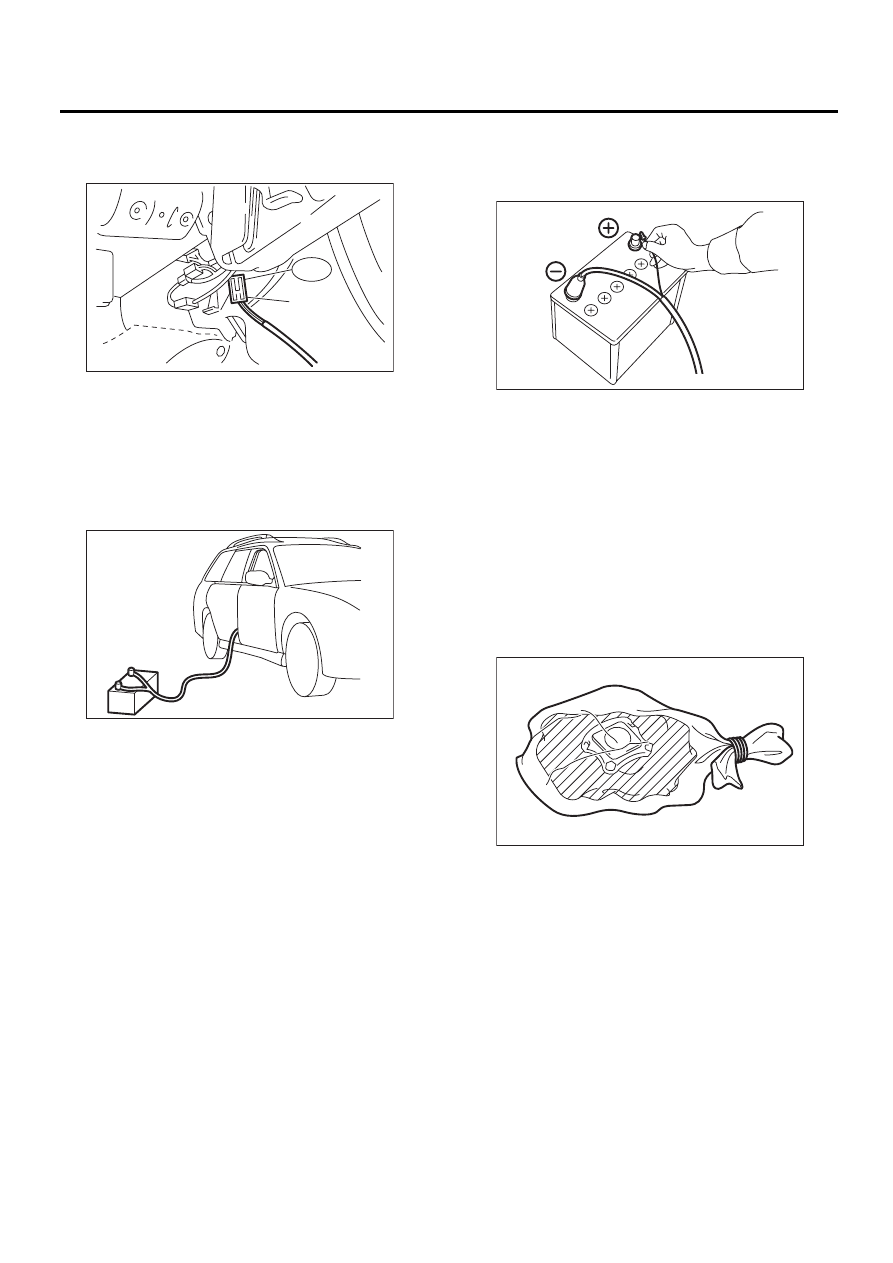

7) Подсоедините АДАПТЕР А ПРИСПОСОБЛЕ-
НИЯ ДЛЯ АКТИВАЦИИ к разъему модуля по-
душки безопасности (AB26).

8) Убедитесь в том, что внутри автомобиля ни-
кого нет.
9) Полностью размотайте провода ПРИСПО-
СОБЛЕНИЯ ДЛЯ АКТИВАЦИИ и закройте все
окна, люк в крыше и дверцу багажного отсека.

10) Переместите аккумуляторную батарею на
расстояние 5 м (16 футов) от автомобиля и убе-
дитесь в том, что участок безопасен для прове-
дения активации. Подсоедините зажим ПРИ-
СПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ к отрица-
тельной клемме (-) аккумуляторной батареи.

11) Другой провод ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ подсоедините к положительной
клемме (+) аккумуляторной батареи, и проведи-
те активацию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
12) Снимите модуль подушки безопасности.
<См. AB-13, Модуль подушки безопасности во-
дителя.>
13) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

(1) АДАПТЕР А ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299FC030)

AB-00824

AB26

(1)

SB-00017

SB-00018

AB-00591

AB-24

Утилизация модуля подушки безопасности (активация без снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

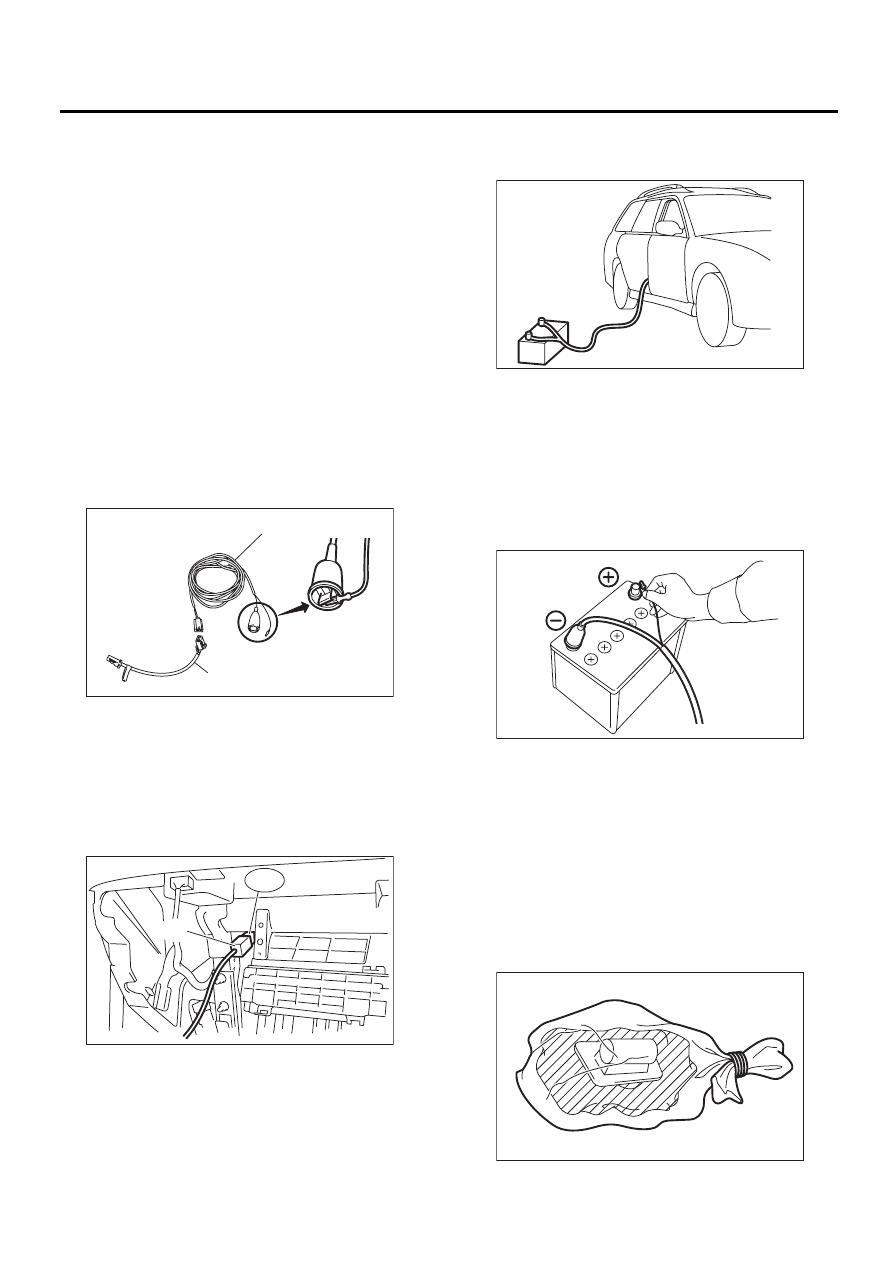

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите отделение для перчаток.
4) Отсоедините разъемы подушки безопаснос-
ти (AB4) и (AB27).
5) Закоротите клемму на зажим ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ (А).
6) Соедините ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИ-
ВАЦИИ (А) и АДАПТЕР E ПРИСПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ (B).

ОСТОРОЖНО:
Закорачивание клеммы ПРИСПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ должно осуществляться
непосредственно перед срабатыванием мо-
дуля подушки безопасности.

7) Подсоедините АДАПТЕР E ПРИСПОСОБЛЕ-
НИЯ ДЛЯ АКТИВАЦИИ к разъему модуля по-
душки безопасности (AB27).

8) Убедитесь в том, что внутри автомобиля ни-
кого нет.

9) Полностью размотайте провода ПРИСПО-
СОБЛЕНИЯ ДЛЯ АКТИВАЦИИ и закройте все
окна, люк в крыше и дверцу багажного отсека.

10) Переместите аккумуляторную батарею на
расстояние 5 м (16 футов) от автомобиля и убе-
дитесь в том, что участок безопасен для прове-
дения активации. Подсоедините зажим ПРИ-
СПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ к отрица-
тельной клемме (-) аккумуляторной батареи.
11) Другой провод ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ подсоедините к положительной
клемме (+) аккумуляторной батареи, и проведи-
те активацию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший мо-
дуль подушки безопасности не попала вода.
12) Снимите модуль подушки безопасности.
<См. AB-14, Модуль подушки безопасности пе-
реднего пассажира.>
13) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР E ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA030)

(1) АДАПТЕР E ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA030)

SB-00016

(A)

(B)

AB-00199

AB27

(1)

SB-00017

SB-00018

AB-00592
