Subaru Forester (2008 год). Руководство - часть 709





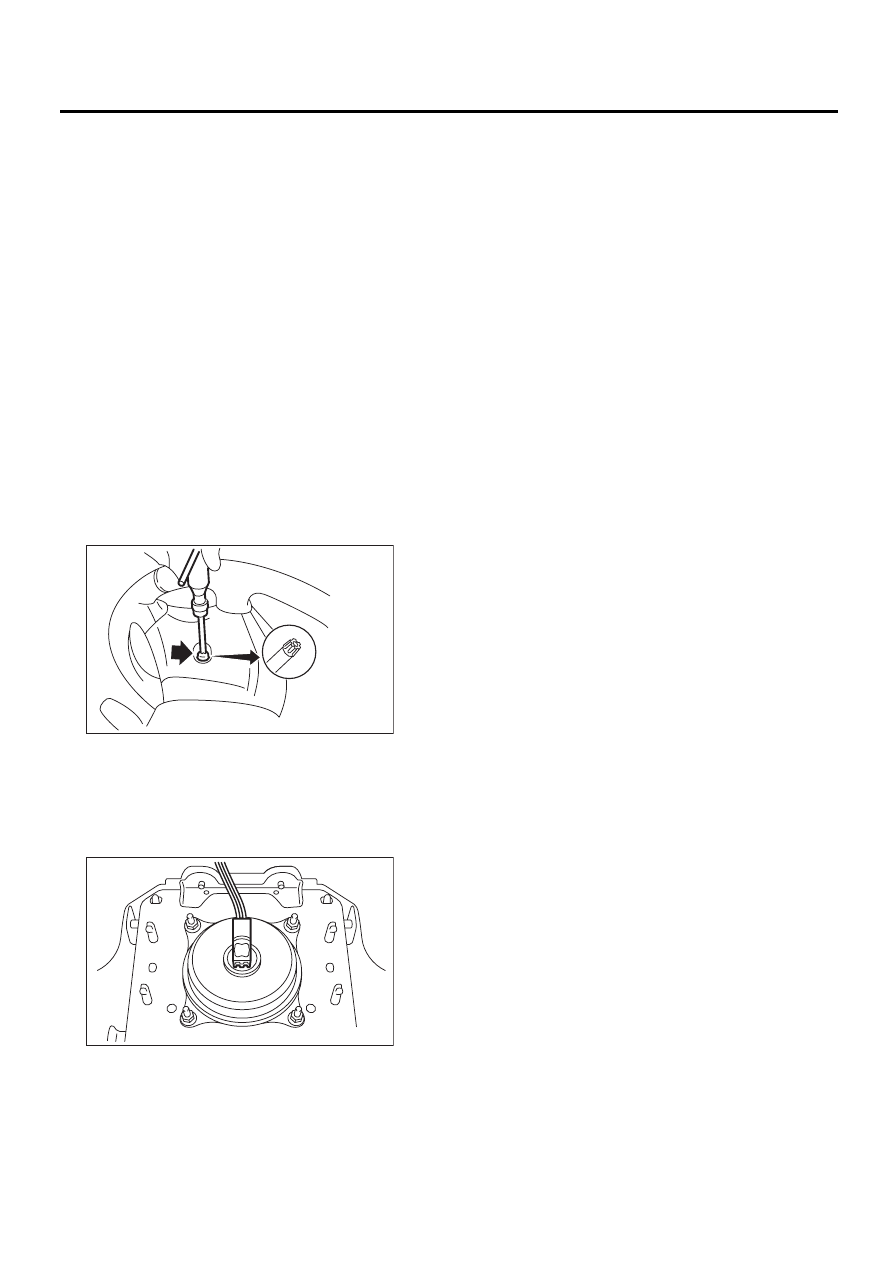

AB-13

Модуль подушки безопасности водителя

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

4. Модуль подушки

безопасности водителя

A: СНЯТИЕ

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-3, ОСТОРОЖНО, Общие сведения.>
1) Установите передние колеса в направлении
прямолинейного движения. (Установив пере-
дние колеса в направлении прямолинейного
движения, прокатите автомобиль 5 м (16 фу-
тов) или чуть больше, чтобы убедиться, что он
перемещается в прямолинейном направлении.)
2) Переведите замок зажигания в положение
OFF.
3) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
4) При помощи насадки TORX

®

 T30, снимите

два болта TORX

®

 со стороны рулевого колеса.

5) Отсоедините разъем подушки безопасности,
расположенный на обратной стороне модуля
подушки безопасности, а затем извлеките мо-
дуль подушки безопасности.

6) Правила обращения со снятым модулем по-
душки безопасности приведены в разделе
“ОСТОРОЖНО”. <См. AB-3, ОСТОРОЖНО,
Общие сведения.>

B: УСТАНОВКА

ОСТОРОЖНО:
• Перед проведением любых работ с моду-
лем подушки безопасности изучите пункт
“ОСТОРОЖНО” раздела “Общие сведения”.
<См. AB-3, ОСТОРОЖНО, Общие сведения.>
• Не допускайте, чтобы жгуты проводов и
разъемы спутались с другими деталями или
мешали им.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AB-2, ПОДУШКА
БЕЗОПАСНОСТИ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-3, ОСТОРОЖНО, Общие сведения.>
Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Модуль подушки безопасности, жгут прово-
дов, разъем и монтажный кронштейн поврежде-
ны. <См. AB-11, МОДУЛЬ ПОДУШКИ БЕЗОПАС-
НОСТИ ВОДИТЕЛЯ, ПРОВЕРКА, Места осмот-
ра после столкновения.>

(1) Насадка TORX

®

 T30

CC-00018

(1)

AB-00033

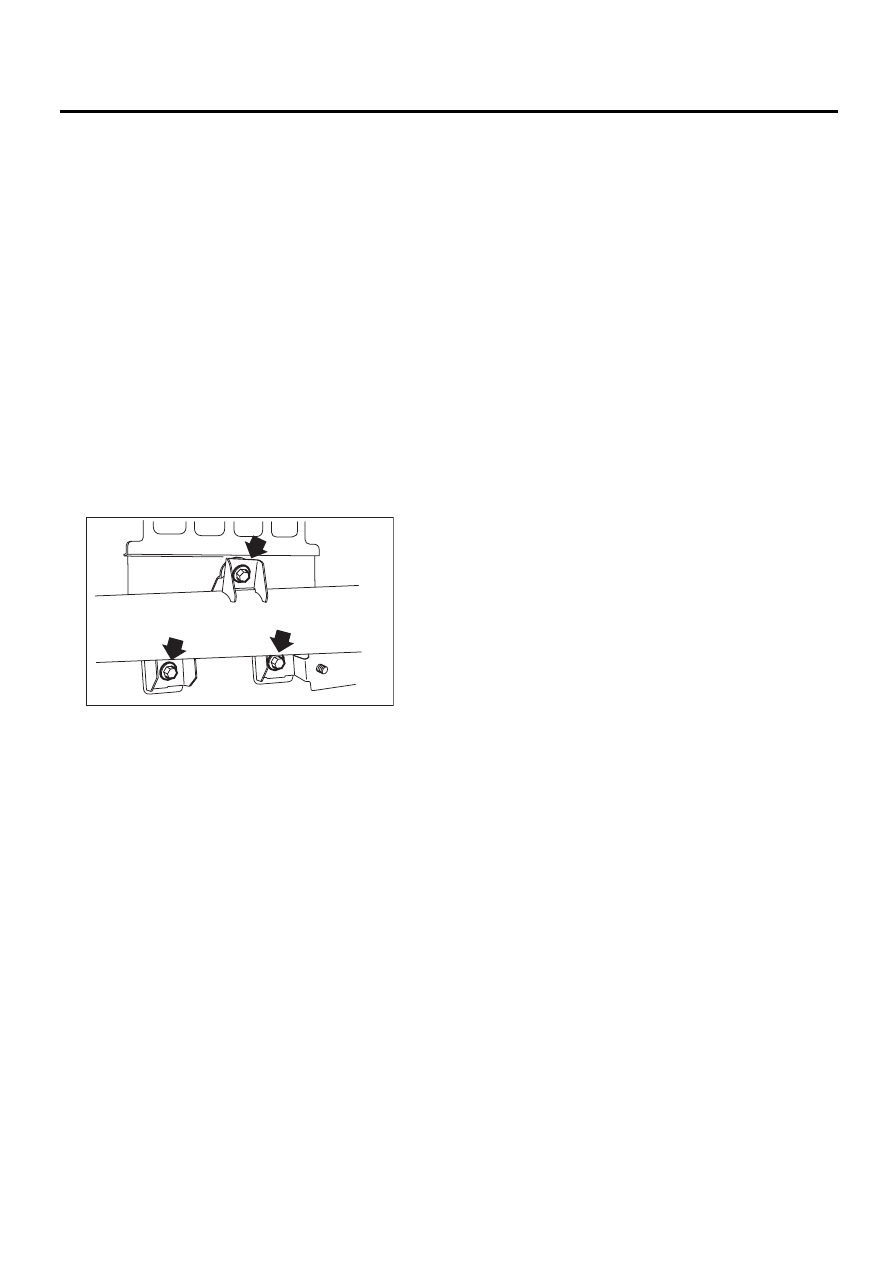

AB-14

Модуль подушки безопасности переднего пассажира

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

5. Модуль подушки

безопасности переднего
пассажира

A: СНЯТИЕ

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-3, ОСТОРОЖНО, Общие сведения.>
1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
4) Отсоедините разъем подушки безопасности.
5) Отверните три болта, после чего осторожно
снимите модуль подушки безопасности.

6) Правила обращения со снятым модулем по-
душки безопасности приведены в разделе
“ОСТОРОЖНО”. <См. AB-3, ОСТОРОЖНО,
Общие сведения.>

B: УСТАНОВКА

ОСТОРОЖНО:
Не допускайте, чтобы жгуты проводов и
разъемы спутались с другими деталями или
мешали им.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AB-2, ПОДУШКА
БЕЗОПАСНОСТИ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-3, ОСТОРОЖНО, Общие сведения.>
Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Модуль подушки безопасности, жгут прово-
дов, разъем и монтажный кронштейн повреж-
дены. <См. AB-11, МОДУЛЬ ПОДУШКИ БЕЗО-
ПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА, ПРО-
ВЕРКА, Места осмотра после столкновения.>

AB-00590

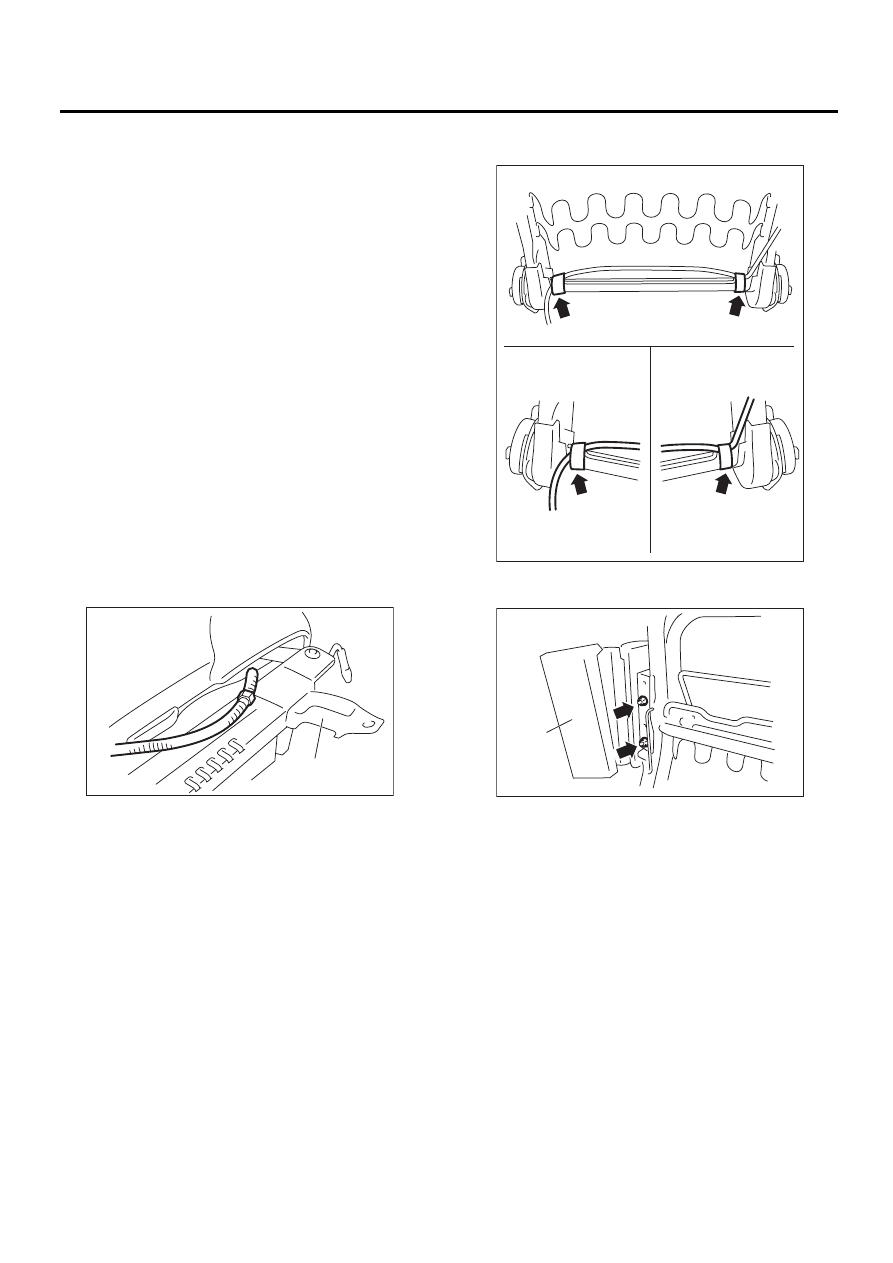

AB-15

Модуль боковой подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

6. Модуль боковой подушки

безопасности

A: СНЯТИЕ

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-3, ОСТОРОЖНО, Общие сведения.>

ПРИМЕЧАНИЕ:
Порядок снятия модуля боковой подушки бе-
зопасности переднего пассажира аналогичен
порядку снятия модуля боковой подушки безо-
пасности водителя.
1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите переднее сиденье с автомобиля.
<См. SE-7, СНЯТИЕ, Переднее сиденье.>
4) Снимите зажим с обратной стороны узла по-
душки сиденья и внутренней направляющей
сиденья (А), после чего снимите жгут проводов
боковой подушки безопасности.

5) Снимите чехол спинки сиденья. <См. SE-8,
РАЗБОРКА, Переднее сиденье.>

6) Снимите жгут проводов боковой подушки
безопасности с узла каркаса спинки сиденья.

7) Снимите модуль боковой подушки безопас-
ности (А) с узла каркаса спинки сиденья.

AB-00474

(A)

AB-00945

AB-00476

(A)

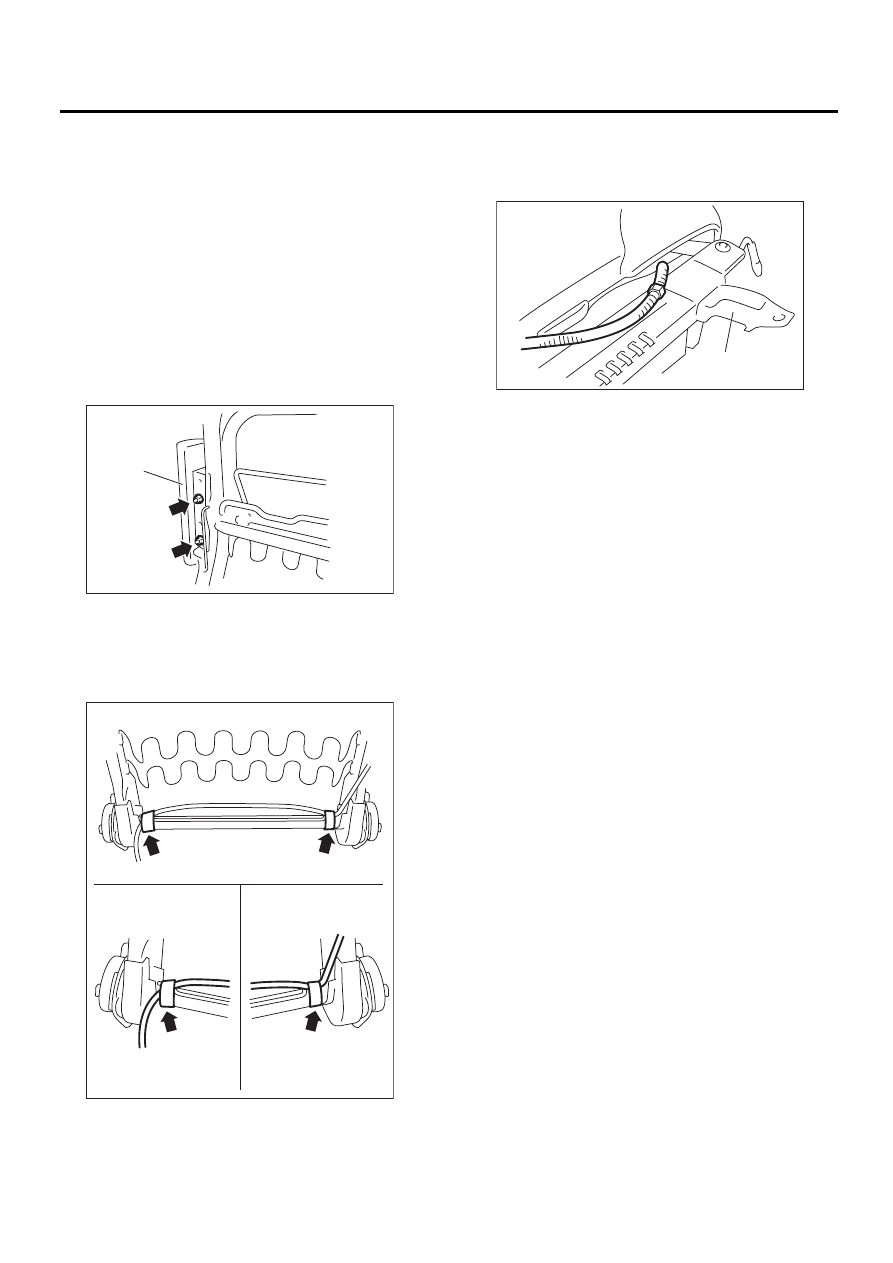

AB-16

Модуль боковой подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

B: УСТАНОВКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-3, ОСТОРОЖНО, Общие сведения.>
1) Убедитесь в отсутствии на модуле боковой
подушки безопасности посторонних предметов.
2) Установите модуль боковой подушки безо-
пасности (A) на узле каркаса спинки сиденья.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AB-2, ПОДУШКА
БЕЗОПАСНОСТИ, УЗЕЛ, Общие сведения.>

3) Снимите жгут проводов боковой подушки
безопасности с узла каркаса спинки сиденья.

ПРИМЕЧАНИЕ:
Надежно закрепите жгут проводов на прежнем
месте.

4) Наденьте чехол спинки сиденья. <См. SE-15,
СБОРКА, Переднее сиденье.>

5) Установите жгут проводов боковой подушки
безопасности на внутренней направляющей
сиденья (А), закрепите разъем на кронштейне
с обратной стороны узла подушки сиденья.

6) Откиньте спинку сиденья или передвиньте
его вперед/назад, чтобы убедиться, что узел
спинки сиденья, узел чехла подушки сиденья и
жгут проводов боковой подушки безопасности
не касаются друг друга.

C: ПРОВЕРКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-3, ОСТОРОЖНО, Общие сведения.>
Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми. <См. AB-
12, МОДУЛЬ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, ПРОВЕРКА, Места осмотра после
столкновения.>
1) При боковом столкновении (если сработала
боковая подушка безопасности)
<Заменяемые детали>
• Узел модуля боковой подушки безопасности
• Узел подушки спинки сиденья
• Узел каркаса спинки сиденья
• Узел чехла спинки сиденья
<Заменяемые детали, повреждения на кото-
рых были выявлены в результате визуаль-
ной проверки>
• Узел подголовника
• Втулку
• Наружная направляющая сиденья
• Внутренняя направляющая сиденья
• Крышку шарнира сиденья
• Рычаг регулировки высоты сиденья
• Рычаг регулировки наклона спинки сиденья
• Жгут проводов боковой подушки безопас-
ности и разъем со стороны кузова.

AB-00477

(A)

AB-00945

AB-00474

(A)
