Subaru Forester (2008 год). Руководство - часть 707





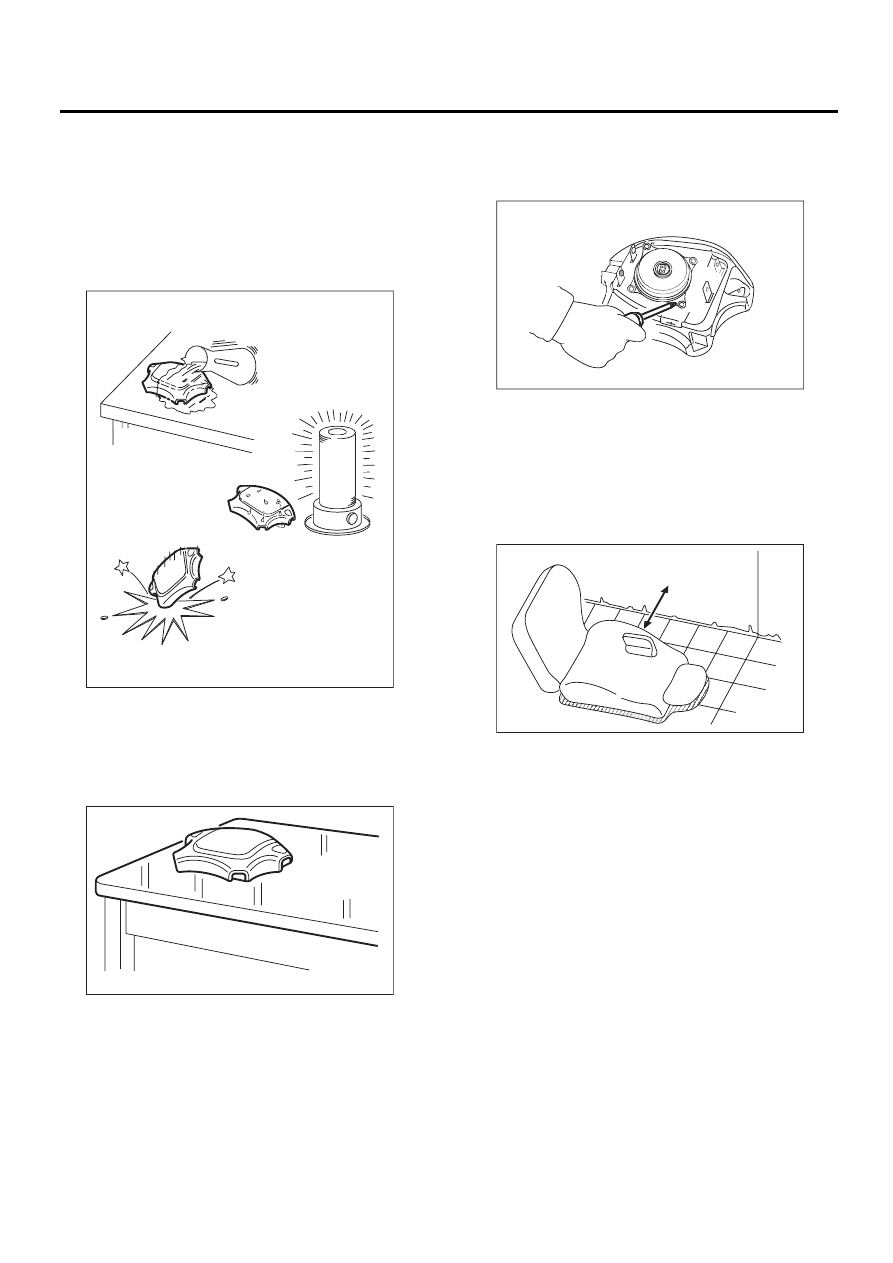

AB-5

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

• Не допускайте падения модулей подушек
безопасности, блока управления или датчиков
системы подушек безопасности, не храните их
в условиях высокой температуры (93°C или
199°F и выше), не допускайте попадания на эти
узлы и детали воды, масла или консистентной
смазки. В противном случае могут быть пов-
реждены и внутренние детали и узлы, что зна-
чительно снизит надежность системы.

• После снятия каждого узла или детали сис-
темы подушек безопасности храните их рабо-
чей стороной вверх на сухой, чистой и плоской
поверхности вдали от источников света. Не до-
пускайте воздействия на него высокой темпе-
ратуры, влаги и пыли.

• Не разбирайте модули подушек безопаснос-
ти со стороны водителя, со стороны переднего
пассажира, боковых подушек безопасности
или преднатяжители.

• При выполнении работ по креплению руле-
вого колеса или поворотного разъема рулевой
колонки обязательно проводите регулировку
поворотного разъема.
• Снятое переднее сиденье с модулем подуш-
ки безопасности должно храниться на расстоя-
нии не менее 200 мм (8 дюймов) от стен или
других предметов.

AB-01538

NG

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

NG

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

N

N

N

N

NG

NG

N

N

N

AB-00056

(1) 200 мм (8 дюймов) или более

AB-01541

NG

NG

NG

G

G

N

N

N

N

N

N

N

NG

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

N

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

N

N

N

N

N

N

N

N

N

N

N

NG

G

G

G

G

G

G

G

NG

G

G

G

NG

NG

NG

AB-00128

(1)

AB-6

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

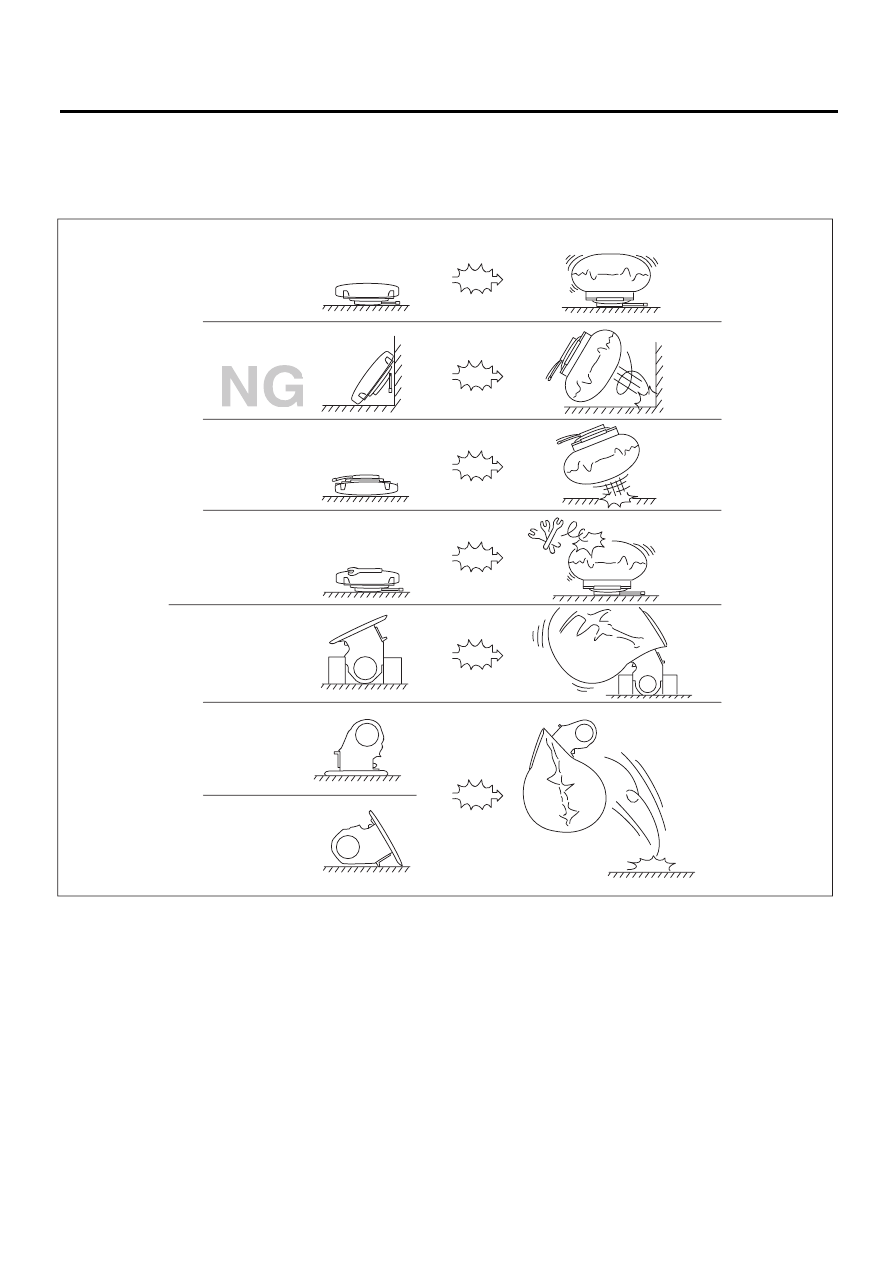

• При хранении демонтированных модулей подушек безопасности, раскрывающаяся сторона по-
душки безопасности должна быть обращена вверх. Не кладите на модуль подушки безопасности
какие-либо предметы. Не складывайте модули подушек безопасности друг на друга. При контакте
раскрывающейся стороны модуля подушки безопасности с другими предметами может произойти
случайное срабатывание подушки безопасности, что чревато получением серьезных травм.

(1)

Модуль подушки безопасности
водителя

(2)

Модуль подушки безопасности
переднего пассажира



AB-01543

(1)

(2)

OK

OK

NG

NG

NG

NG

AB-7

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

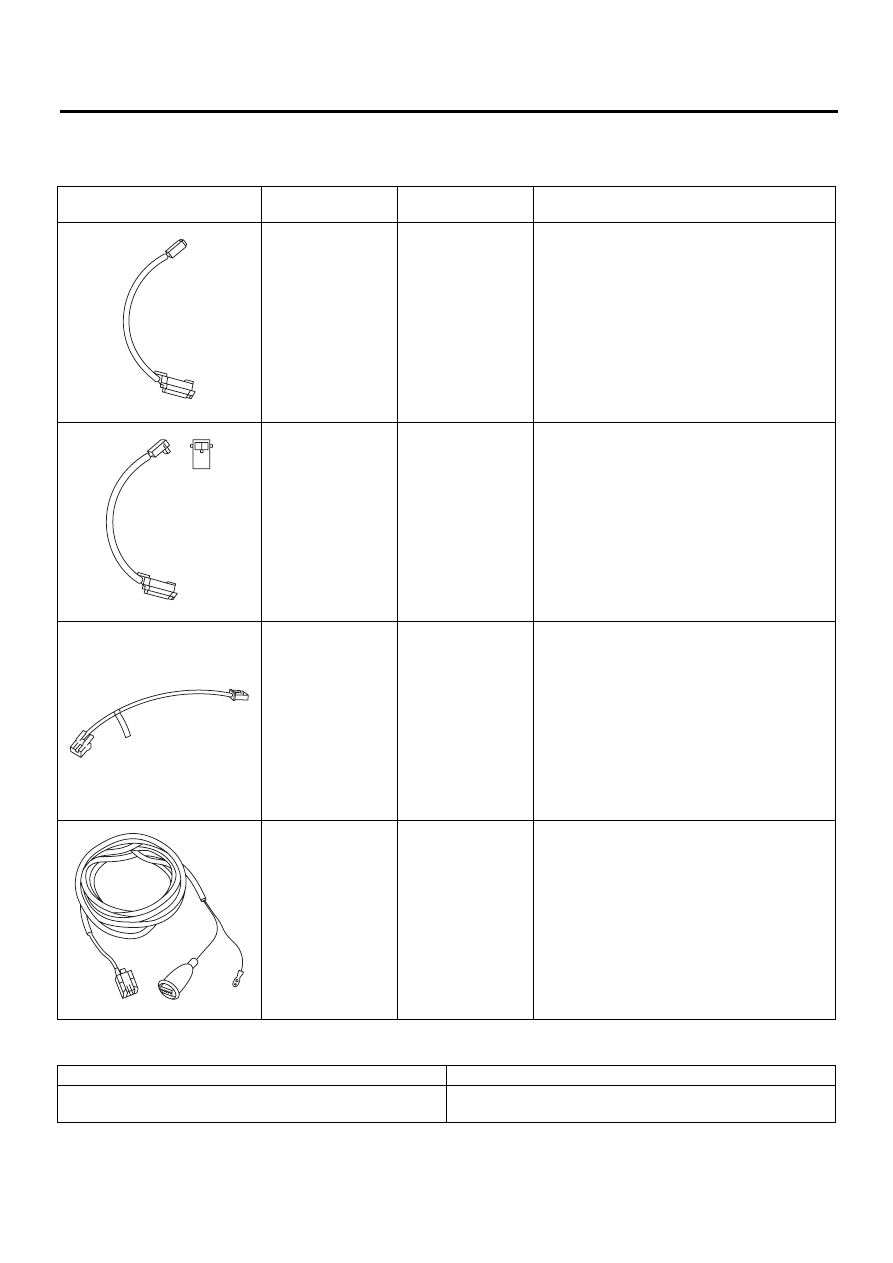

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299FC030

АДАПТЕР A
ПРИСПОСОБЛЕ-
НИЯ ДЛЯ АКТИВА-
ЦИИ

• Используется для активации модуля боко-
вой подушки безопасности.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).

98299SA010

АДАПТЕР D
ДИАГНОСТИЧЕС-
КОГО ЖГУТА ПРО-
ВОДОВ

• Используется для активации модуля по-
душки безопасности водителя.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).
• Не подлежит повторному использованию.

98299SA030

АДАПТЕР E
ДИАГНОСТИЧЕС-
КОГО ЖГУТА ПРО-
ВОДОВ

• Используется для активации модуля по-
душки безопасности переднего пассажира.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).

98299PA030

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ АКТИВА-
ЦИИ

• Используется для активации модуля по-
душки безопасности.
• Используется вместе с АДАПТЕРОМ A
ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ
(98299FC030).

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

TORX

®

 T30

Используется при снятии/установке модуля подушки безо-
пасности водителя.

ST98299FC030

ST98299SA010

ST98299SA030

ST98299PA030

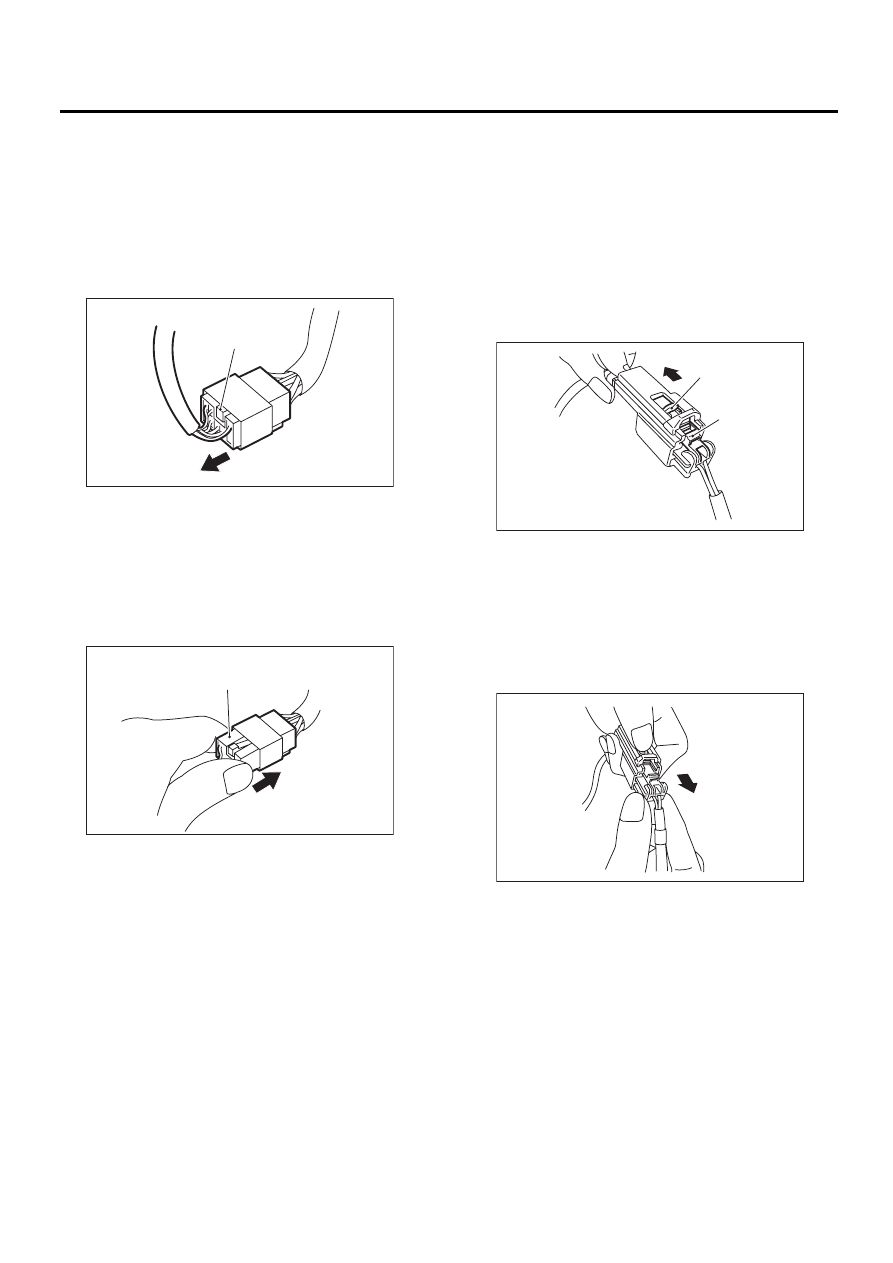

AB-8

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

2. Разъем модуля подушки

безопасности

A: ПРОЦЕДУРА

1. ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ

1) Как отсоединить:

(1) Прижав фиксирующий рычаг (А) внутрь,
потяните разъем в направлении стрелки.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить:
Удерживая разъем (А) за корпус, с некоторым
усилием вставьте его внутрь, пока не услыши-
те характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться в том, что разъем за-
фиксирован.

2. ПОДУШКА БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (МЕЖДУ ЖГУТОМ
ПРОВОДОВ СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ И ПОВОРОТНЫМ
РАЗЪЕМОМ РУЛЕВОЙ КОЛОНКИ) И
БОКОВАЯ ПОДУШКА БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Нажмите на фиксирующий рычаг (A).
(2) Прижав фиксирующий рычаг (А) внутрь,
переместите скользящий фиксатор (B) в на-
правлении стрелки.

(3) Удерживая скользящий фиксатор в от-
веденном положении, отпустите фиксирую-
щий рычаг (для возврата в исходное поло-
жение) и отсоедините разъем.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

AB-01518

(A)

AB-01519

(A)

AB-00017

(A)

(B)

AB-00018
