Subaru Forester (2008 год). Руководство - часть 534





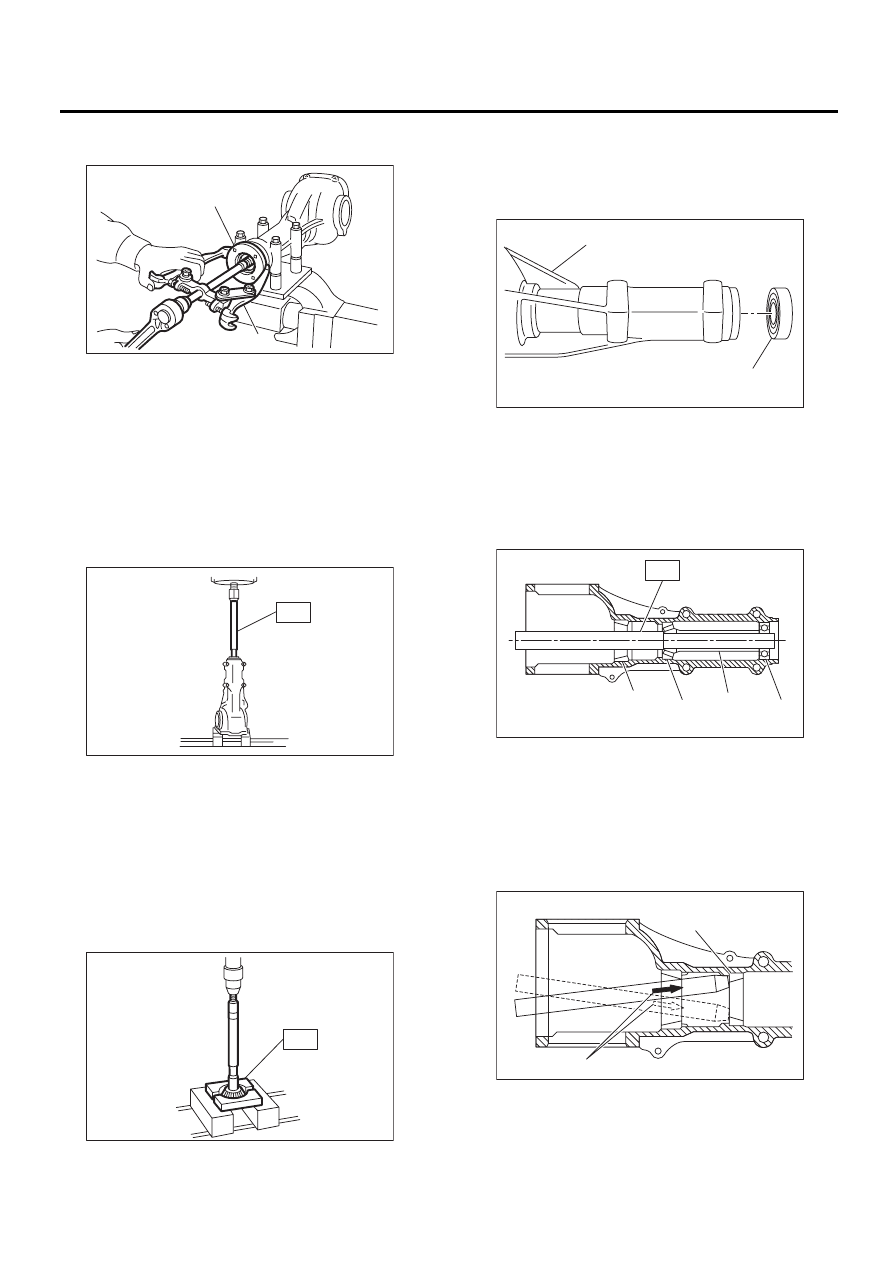

DI-27

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

13) Извлеките соединительный фланец при по-
мощи съемника.

14) Надавите на задний край вала ведущей
шестерни и извлеките его вместе с задним ко-
ническим подшипником, шайбой регулировки
высоты ведущей шестерни и шайбой.
ПРИМЕЧАНИЕ:
Удерживайте ведущую шестерню, чтобы не
уронить ее.
Специальный инструмент
398467700

ОПРАВКА

15) Снимите задний конический подшипник с
ведущей шестерни, удерживая конус специ-
альным инструментом.
ПРИМЕЧАНИЕ:
Расположите съемник так, чтобы его цент-
ральная углубленная часть была направлена в
сторону ведущей шестерни.
Специальный инструмент
398517700

ПРИСПОСОБЛЕНИЕ ДЛЯ
ЗАМЕНЫ

16) Снимите передний сальник с картера диф-
ференциала с помощью специального инстру-
мента.
Специальный инструмент
398527700

УЗЕЛ СЪЕМНИКА

17) Снимите направляющий подшипник, пере-
дний конический подшипник и распорную втул-
ку с помощью специального инструмента.
Специальный инструмент
398467700

ОПРАВКА

18) При замене подшипников, выбейте с помо-
щью латунного стержня сначала наружное
кольцо переднего подшипника, а затем наруж-
ное кольцо заднего подшипника.

(A) Соединительный фланец
(B) Съемное устройство

(B)

(A)

DI-00142

ST

DI-00073

ST

DI-00074

(A) Картер дифференциала
(B) Передний сальник

(A) Направляющий подшипник
(B) Обруч

(C) Передний подшипник
(D) Наружное кольцо заднего подшипника

(A) 2 выреза вдоль диагональных линий
(B) Попеременно постукивайте при помощи латунного

стержня.

(B)

(A)

DI-00145

ST

(B)

(A)

(C)

(D)

DI-00076

(B)

(A)

DI-00077

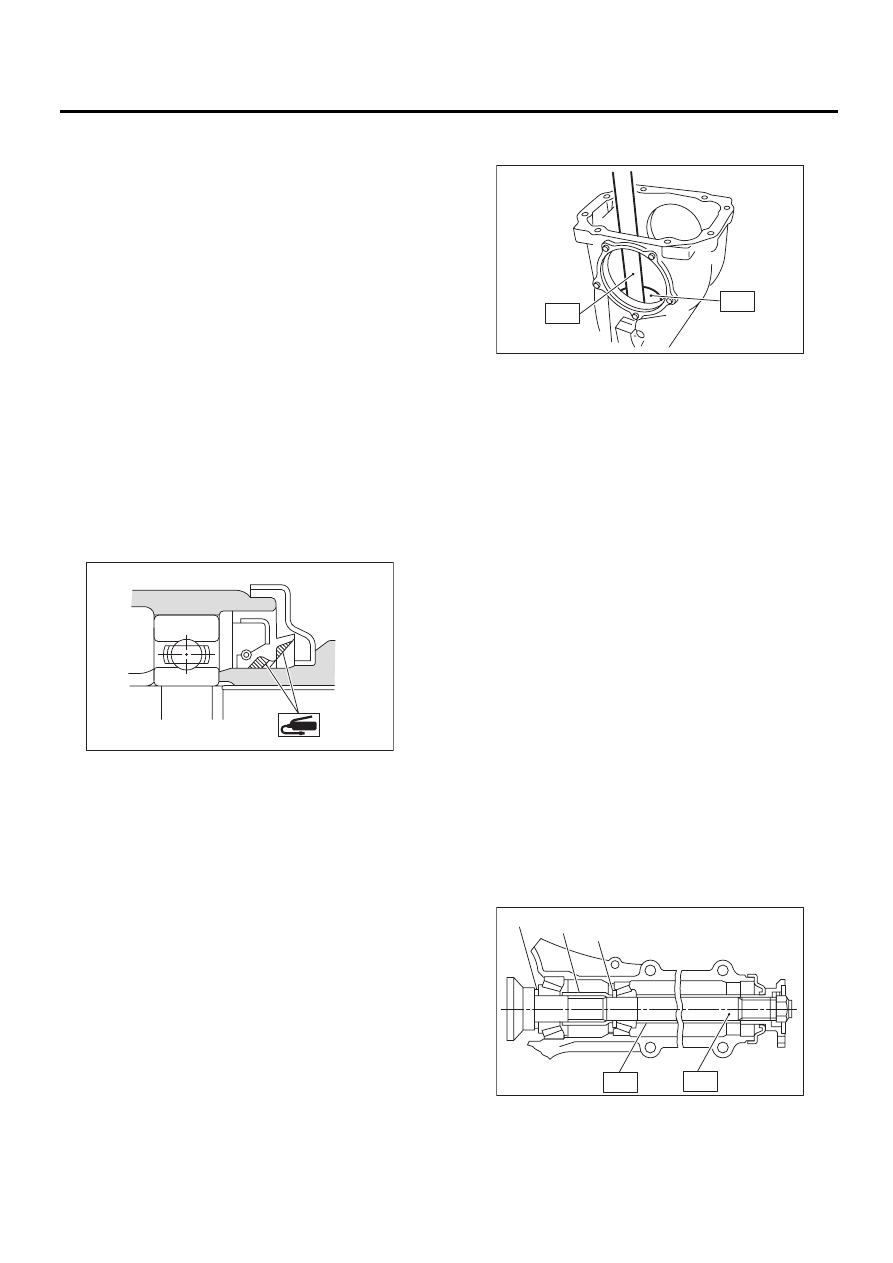

DI-28

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

D: УЗЕЛ

ПРИМЕЧАНИЕ:
• Произведите сборку в порядке, обратном по-
рядку разборки.
• Во время сборки проверяйте и регулируйте
все детали.
• Складывайте регулировочные и обычные
шайбы по порядку, чтобы избежать их непра-
вильной установки.
• Тщательно очищайте поверхности, на кото-
рые устанавливаются регулировочные и обыч-
ные шайбы и подшипники.
• При установке подшипников и упорных шайб
наносите трансмиссионное масло.
• Будьте внимательны, чтобы не перепутать
обоймы правого и левого подшипников.
• Используйте новые уплотнительное кольцо и
прокладку.
• При каждой разборке, заменяйте сальник
новым.
• Нанесите смазку на кромки сальника.
• Будьте внимательны, чтобы не перепутать
правый и левый сальники дифференциала.

1) Регулировка предварительного натяга пе-
реднего и заднего подшипников

ПРИМЕЧАНИЕ:
Отрегулируйте предварительный натяг между
передним и задним подшипниками с помощью
втулки и шайбы. Шайба регулировки высоты
ведущей шестерни не участвует в процессе
данной регулировки. Не следует проводить ре-
гулировку при установленном сальнике.

(1) С помощью специальных инструментов
ST1 и ST2, установите в картер дифферен-
циала обойму заднего подшипника.

Специальный инструмент
ST1

398477701

РУКОЯТКА

Специальный инструмент
ST2

398477703

ОПРАВКА 2

(2) С помощью специальных инструментов
ST1 и ST2, установите в картер дифферен-
циала обойму переднего подшипника.

Специальный инструмент
ST1

398477701

РУКОЯТКА

Специальный инструмент
ST2

398477702

ОПРАВКА

ПРИМЕЧАНИЕ:
Если в ходе проверки до разборки выясняется,
что контакт зубьев (ведущей шестерни, гипо-
идной ведомой шестерни) нормальный, убеди-
тесь в том, что шайба не деформирована и ис-
пользуйте ее повторно.

(3) Установите специальный инструмент ST1
в картер, надев на него шайбу регулировки
высоты ведущей шестерни и конус заднего
подшипника.

ПРИМЕЧАНИЕ:
Используйте новый задний конический под-
шипник.

(4) Установите втулку и шайбу регулировки
предварительного натяга, передний кони-
ческий подшипник, специальный инстру-
мент ST2, соединительный фланец, шайбу и
самоконтрящуюся гайку.

Специальный инструмент
ST1

398507702

ПРОМЕЖУТОЧНЫЙ ВАЛ

Специальный инструмент
ST2

398507703

ПРОМЕЖУТОЧНАЯ ВТУЛКА

DI-00078

(A) Шайба регулировки высоты ведущей шестерни
(B) Втулка регулировки предварительного натяга

(C) Шайба регулировки предварительного натяга

ST2

ST1

DI-00079

(B)

(A)

(C)

ST2

ST1

DI-00080

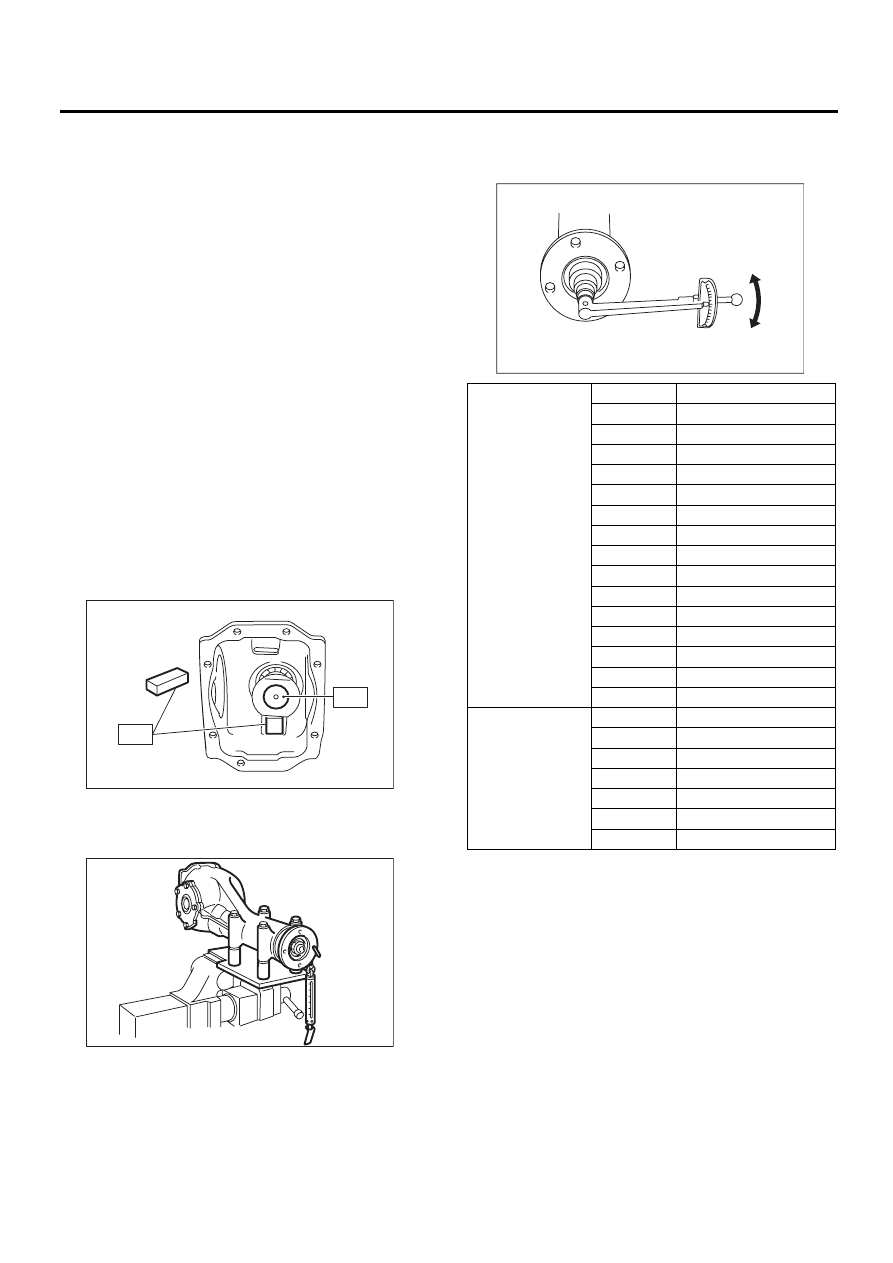

DI-29

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

(5) Чтобы выправить подшипник, поверните
рукой специальный инструмент ST1, затем
затяните самоконтрящуюся гайку, измерив
начальную нагрузку и начальный крутящий
момент с помощью динамометра или дина-
мометрического ключа. Выберите шайбу и
втулку регулировки предварительного на-
тяга так, чтобы при затяжке гайки с норма-
тивным моментом создавался нормативный
предварительный натяг.

ПРИМЕЧАНИЕ:
• Установите новую самоконтрящуюся гайку.
• Будьте осторожны, чтобы не допустить чрез-
мерного предварительного натяга.
• При затягивании самоконтрящейся гайки,
зафиксируйте специальные инструменты ST1 и
ST2, как показано на рисунке.
• Измерьте предварительный натяг в направ-
лении, касательном к фланцу.
Специальный инструмент
ST1

398507702

ПРОМЕЖУТОЧНЫЙ ВАЛ

Специальный инструмент
ST2

398507704

БЛОК

Момент затяжки:

181,5 Нм (18,5 кгс-м, 134,0 фунт-сила фут)

Начальная нагрузка:

17,7—38,8 Н (1,8 — 4,0 кгс, 4,0 — 8,7 фунт-
сила-фут)

Начальный момент:

0,67 — 1,47 Н·м (0,07 — 0,15 кгс-м,
0,49 — 1,08 фунт-сила-фут)

2) Регулировка высоты ведущей шестерни:
Отрегулируйте высоту ведущей шестерни с по-
мощью шайбы, установленной между задним
коническим подшипником и обратной стороной
ведущей шестерни.

(1) Установите специальный
инструмент ST2.

Специальный инструмент
ST1

398507702

ПРОМЕЖУТОЧНЫЙ ВАЛ

Специальный инструмент
ST2

398507701

ШАБЛОН КАРТЕРА ДИФ-
ФЕРЕНЦИАЛА

ST1

ST2

DI-00081

DI-00117

Шайба регули-
ровки предвари-
тельного натяга

№ детали:

Толщина мм (дюймов)

383705200

2,59 (0,1020)

383715200

2,57 (0,1012)

383725200

2,55 (0,1004)

383735200

2,53 (0,0996)

383745200

2,51 (0,0988)

383755200

2,49 (0,0980)

383765200

2,47 (0,0972)

383775200

2,45 (0,0965)

383785200

2,43 (0,0957)

383795200

2,41 (0,0949)

383805200

2,39 (0,0941)

383815200

2,37 (0,0933)

383825200

2,35 (0,0925)

383835200

2,33 (0,0917)

383845200

2,31 (0,0909)

Втулка регули-
ровки предвари-
тельного натяга

№ детали:

Длина, мм (дюймов)

383695201

56,2 (2,213)

383695202

56,4 (2,220)

383695203

56,6 (2,228)

383695204

56,8 (2,236)

383695205

57,0 (2,244)

383695206

57,2 (2,252)

DI-00481

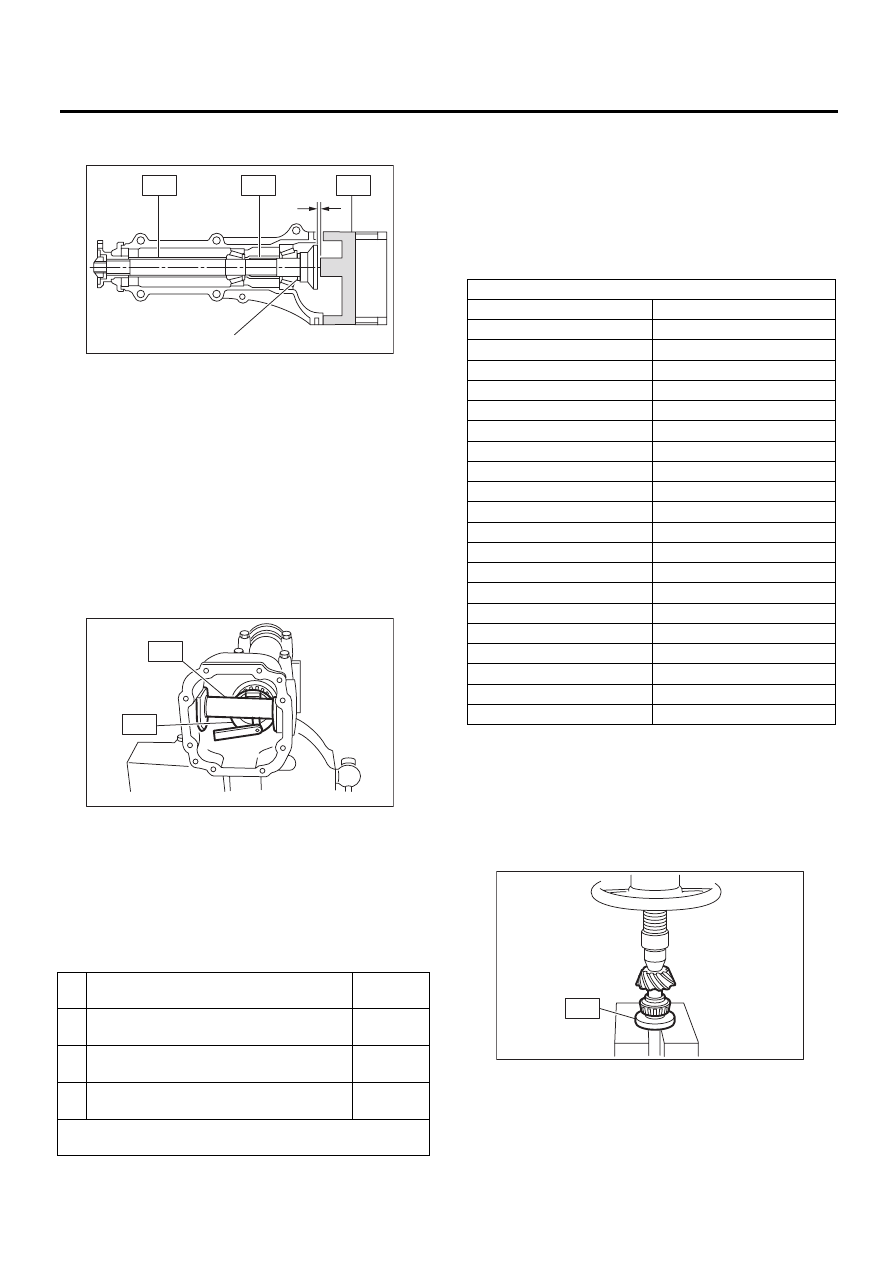

DI-30

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

Специальный инструмент
ST3

398507703

ПРОМЕЖУТОЧНАЯ ВТУЛКА

(2) При помощи щупа толщины, измерьте за-
зор N между торцом специального инстру-
мента ST2 и торцовой поверхностью специ-
ального инструмента ST1.

ПРИМЕЧАНИЕ:
Убедитесь в том, что между картером и специ-
альным инструментом ST2 нет зазора.
Специальный инструмент
ST1

398507702

ПРОМЕЖУТОЧНЫЙ ВАЛ

Специальный инструмент
ST2

398507701

ШАБЛОН КАРТЕРА ДИФ-
ФЕРЕНЦИАЛА

(3) По приведенной ниже формуле, рассчи-
тайте толщину шайбы регулировки высоты
ведущей шестерни, которую необходимо
установить, и замените временно установ-
ленную шайбу на постоянную.
T = To + N – (H

× 0,01) – 0,20 мм

ПРИМЕЧАНИЕ:
Используйте копии этой страницы.

(Пример расчета)
To = 2,20 + 1,20 = 3,40 мм
N = 0,23 мм
H = +1
T = 3,40 + 0,23 – 0,01 – 0,20 = 3,42
Результат: Толщина = 3,42 мм
Вследствие этого, используйте деталь
№32295AA370.

3) Установите выбранную шайбу регулировки
высоты ведущей шестерни на ведущую шес-
терню, и с помощью специального инструмента
установите конусный подшипник на место.
Специальный инструмент
398177700

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

(A) Шайба регулировки высоты ведущей шестерни

T

Толщина шайбы регулировки высоты ве-
дущей шестерни, мм (дюймов)

To

Толщина временно установленной шай-
бы, мм (дюймов)



N

Зазор, измеренный щупом толщины, мм
(дюймов)



H

Число, нанесенное на головке ведущей
шестерни



Для заметок:

RH

LH

N

(A)

ST2

ST3

ST1

DI-00083

ST2

ST1

DI-00084

Шайба регулировки высоты ведущей шестерни

№ детали:

Толщина мм (дюймов)

383495200

3,09 (0,1217)

383505200

3,12 (0,1228)

383515200

3,15 (0,1240)

383525200

3,18 (0,1252)

383535200

3,21 (0,1264)

383545200

3,24 (0,1276)

383555200

3,27 (0,1287)

383565200

3,30 (0,1299)

383575200

3,33 (0,1311)

383585200

3,36 (0,1323)

383595200

3,39 (0,1335)

383605200

3,42 (0,1346)

383615200

3,45 (0,1358)

383625200

3,48 (0,1370)

383635200

3,51 (0,1382)

383645200

3,54 (0,1394)

383655200

3,57 (0,1406)

383665200

3,60 (0,1417)

383675200

3,63 (0,1429)

383685200

3,66 (0,1441)

ST

DI-00085
