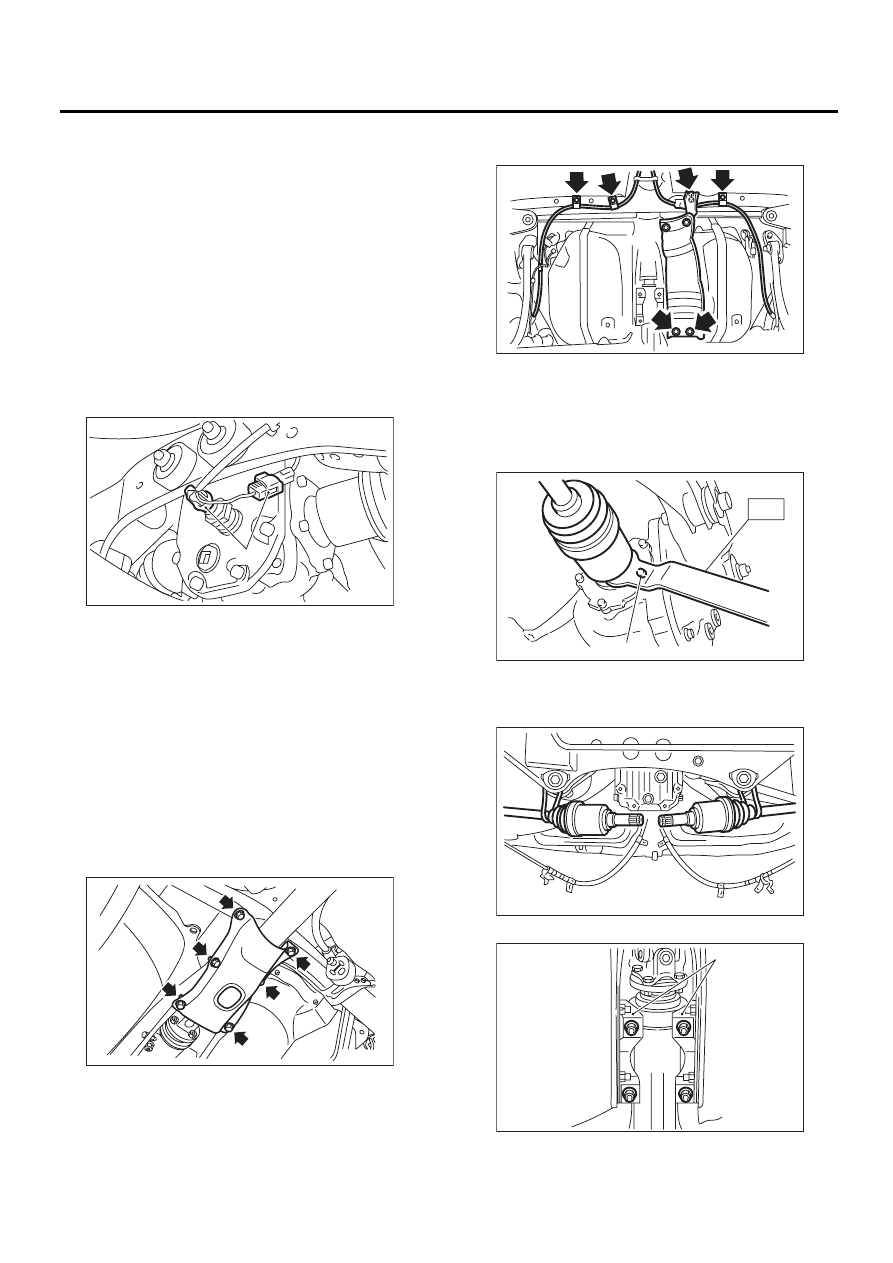

DI-23

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

4. Задний дифференциал

(тип T)

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.
3) Установите рычаг селектора или рычаг пере-
ключения передач в нейтральное положение.
4) Отпустите стояночный тормоз.
5) Ослабьте гайки колес.
6) Поднимите автомобиль на подъемнике.
7) Снимите колеса
8) Отсоедините разъем от датчика температу-
ры масла. (Модель с турбонаддувом для стран
Европы)

9) Снимите заднюю выхлопную трубу и глуши-
тель.
• Модель без турбонаддува
<См. EX(H4SO)-8, СНЯТИЕ, Задняя выхлопная
труба.> <См. EX(H4SO)-10, СНЯТИЕ, Глуши-
тель.>
• Модели с турбонаддувом
<См. EX(H4DOTC)-13, СНЯТИЕ, Задняя вы-
хлопная труба.> <См. EX(H4DOTC)-15, СНЯ-
ТИЕ, Глушитель.>
10) Снимите переднюю крышку с опоры задне-
го дифференциала.

11) Снимите карданный вал. <См. DS-13, СНЯ-
ТИЕ, Карданный вал.>

12) Снимите скобы и кронштейн троса стояноч-
ного тормоза.

13) Снимите шарнир DOJ заднего ведущего ва-
ла с заднего дифференциала с помощью спе-
циального инструмента. <См. DI-59, ЗАМЕНА,
Боковой сальник заднего дифференциала.>
Специальный инструмент

28099PA100СЪЕМ-

НИК ВЕДУЩЕГО ВАЛА

14) Подвесьте задний ведущий вал на заднюю
поперечную балку с помощью проволоки.

15) Снимите нижний кронштейн.

(A) Разъем

DI-00301

(A)

DI-00050

(A) Болт

(A) Нижний кронштейн

DI-00051

DI-00052

(A)

ST

DI-00053

(A)

DI-00122

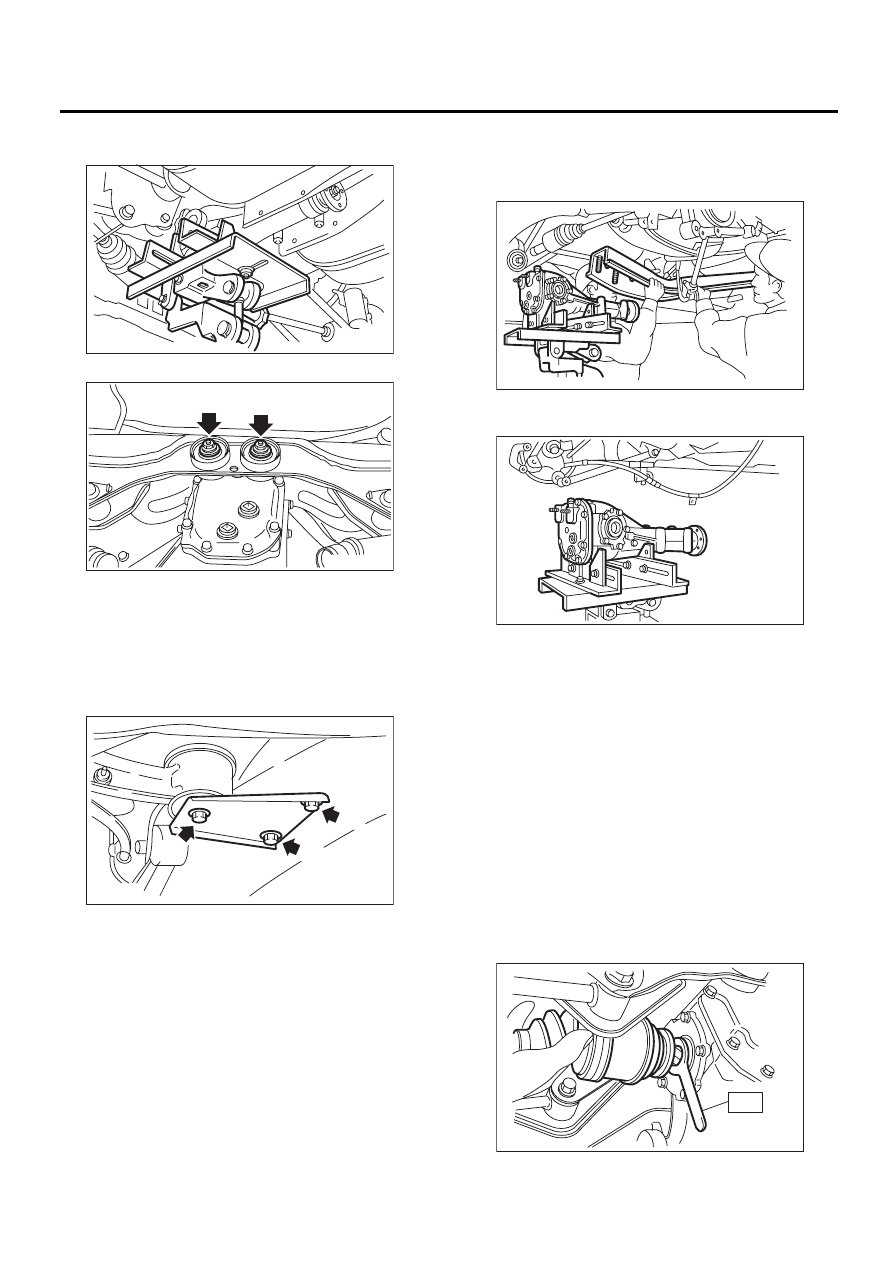

DI-24

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

16) Подоприте задний дифференциал подъем-
ником трансмиссии.

17) Отверните самоконтрящиеся гайки и болты.

18) Отверните болты, крепящие переднюю
балку дифференциала к автомобилю.
Сначала ослабьте болт А, затем снимите болт В.

ПРИМЕЧАНИЕ:
Поручите напарнику держать переднюю балку
дифференциала таким образом, чтобы она не
упала.

19) Отверните болт A.

20) Осторожно опуская трансмиссионный дом-
крат, сдвиньте задний дифференциал вперед,
затем снимите переднюю балку дифференциа-
ла и задний дифференциал с автомобиля.

21) Снимите задний дифференциал с передней
балки дифференциала.

В: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.
1) Установите переднюю балку дифференциа-
ла на автомобиль, пропустив балку под тросом
стояночного тормоза и прикрепив ее к заднему
дифференциалу.

ПРИМЕЧАНИЕ:
При установке передней балки заднего диф-
ференциала следите за порядком установки
верхнего и нижнего стопоров.
2) Установите шарнир DOJ ведущего вала на
задний дифференциал. <См. DI-59, ЗАМЕНА,
Боковой сальник заднего дифференциала.>
Специальный инструмент

28099PA090ЗА-

ЩИТНОЕ ПРИСПОСОБЛЕ-
НИЕ ДЛЯ САЛЬНИКА

(A) Болт A
(B) Болт B

DI-00055

DI-00056

DI-00057

(B)

(B)

(A)

DI-00058

DI-00059

ST

DI-00060

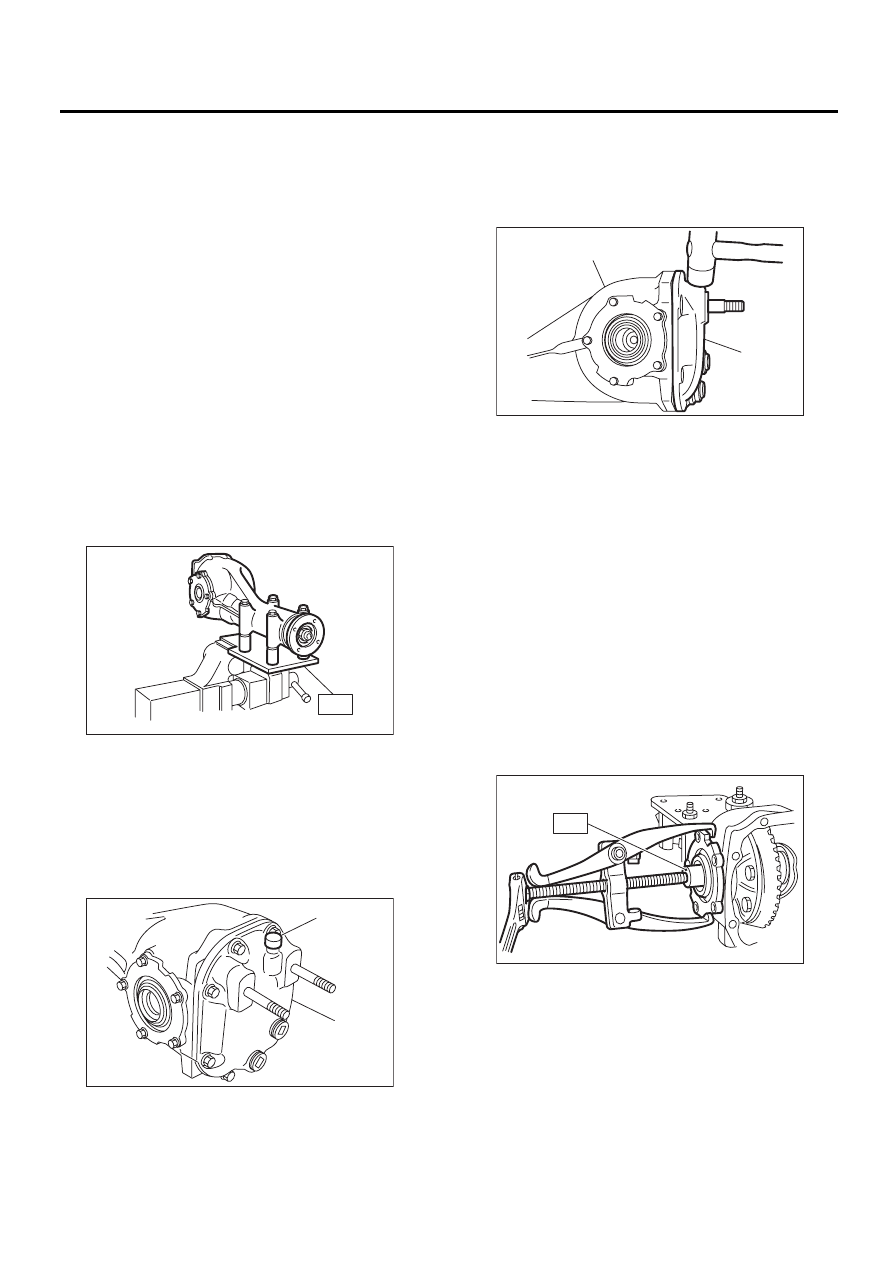

DI-25

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

3) Далее процедура установки выполняется в
порядке, обратном порядку снятия.
4) После установки залейте в картер диффе-
ренциала трансмиссионное масло до нижней
кромки маслозаливного отверстия. <См. DI-20,
Трансмиссионное масло дифференциала.>

C: РАЗБОРКА

Чтобы определить истинную причину неис-
правности, перед проведением разборки про-
верьте следующие пункты.
• Контакт зубьев и зазор между гипоидной ве-
домой шестерней и ведущей шестерней.
• Биение гипоидного ведомого зубчатого коле-
са на задней поверхности
• Общий предварительный натяг ведущей
шестерни
1) Закрепите специальный инструмент в тис-
ках и установите на специальный инструмент
узел дифференциала.
Специальный
инструмент
398217700

 УСТАНОВОЧНЫЙ НАБОР

2) Отверните сливную пробку и пробку заливно-
го отверстия и слейте трансмиссионное масло.
3) Снимите крышку сапуна.

ПРИМЕЧАНИЕ:
• Без необходимости менять крышку сапуна
не следует.
• Если же крышка сапуна снималась, замени-
те ее новой деталью.

4) Отверните болты, а затем снимите заднюю
крышку.

ПРИМЕЧАНИЕ:
Снимите крышку, постукивая по ней пластико-
вым молотком.

5) Держатели боковых подшипников должны
располагаться отдельно друг от друга, чтобы
иметь возможность различать правую и левую
стороны. Снимите крепежные болты держате-
лей боковых подшипников, установите специ-
альный инструмент на корпус дифференциала
и с помощью съемника извлеките держатели
правого и левого боковых подшипников.

ПРИМЕЧАНИЕ:
Каждую шайбу, установленную для регулиров-
ки предварительного натяга бокового подшип-
ника, необходимо хранить вместе с соответс-
твующим держателем.
Специальный
инструмент
398457700

 УСТАНОВОЧНЫЙ НАБОР

(A) Крышка сапуна

(B) Задняя крышка

ST

DI-00061

(A)

(B)

DI-00062

(A) Задняя крышка

(B) Картер дифференциала

(A)

(B)

DI-00063

ST

DI-00064

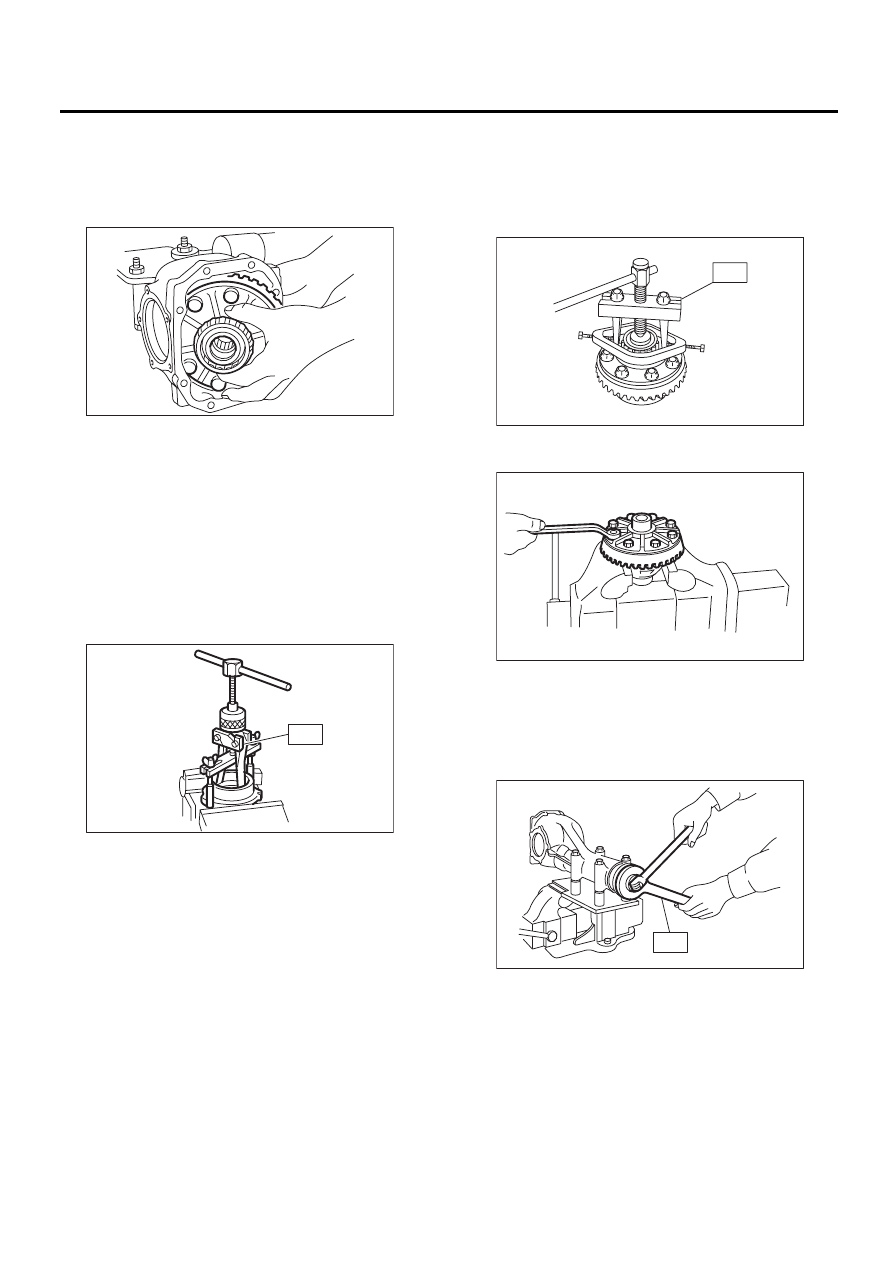

DI-26

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

6) Извлеките узел корпуса дифференциала из
картера дифференциала.

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не ударить зубьями
по картеру.

7) Снимите уплотнительные кольца с держате-
ля бокового подшипника.
8) Снимите сальник с держателя бокового под-
шипника. <См. DI-59, ЗАМЕНА, Боковой саль-
ник заднего дифференциала.>
9) При замене бокового подшипника, снимите
наружное кольцо подшипника с держателя бо-
кового подшипника с помощью специального
инструмента.
Специальный
инструмент
398527700

УЗЕЛ СЪЕМНИКА

10) Снимите конус подшипника с помощью спе-
циального инструмента.

ПРИМЕЧАНИЕ:
• Не разбирайте детали без необходимости.
• Установите съемник так, чтобы его захват
удерживал кромку конуса подшипника.

• Храните правые и левые обоймы бокового
подшипника и конусы подшипников отдельно
друг от друга.
Специальный
инструмент
18759AA000

УЗЕЛ СЪЕМНИКА

11) Снимите ведомую гипоидную шестерню,
ослабив ее болты.

12) Удерживая соединительный фланец специ-
альным инструментом, снимите самоконтрящу-
юся гайку.
Специальный
инструмент
498427200

КЛЮЧ ФЛАНЦА

DI-00065

ST

DI-00066

DI-00316

ST

DI-00068

ST

DI-00071
