IG(H4SO)-7

Узел катушки и модуль зажигания

СИСТЕМА ЗАЖИГАНИЯ

3. Узел катушки и модуль за-

жигания

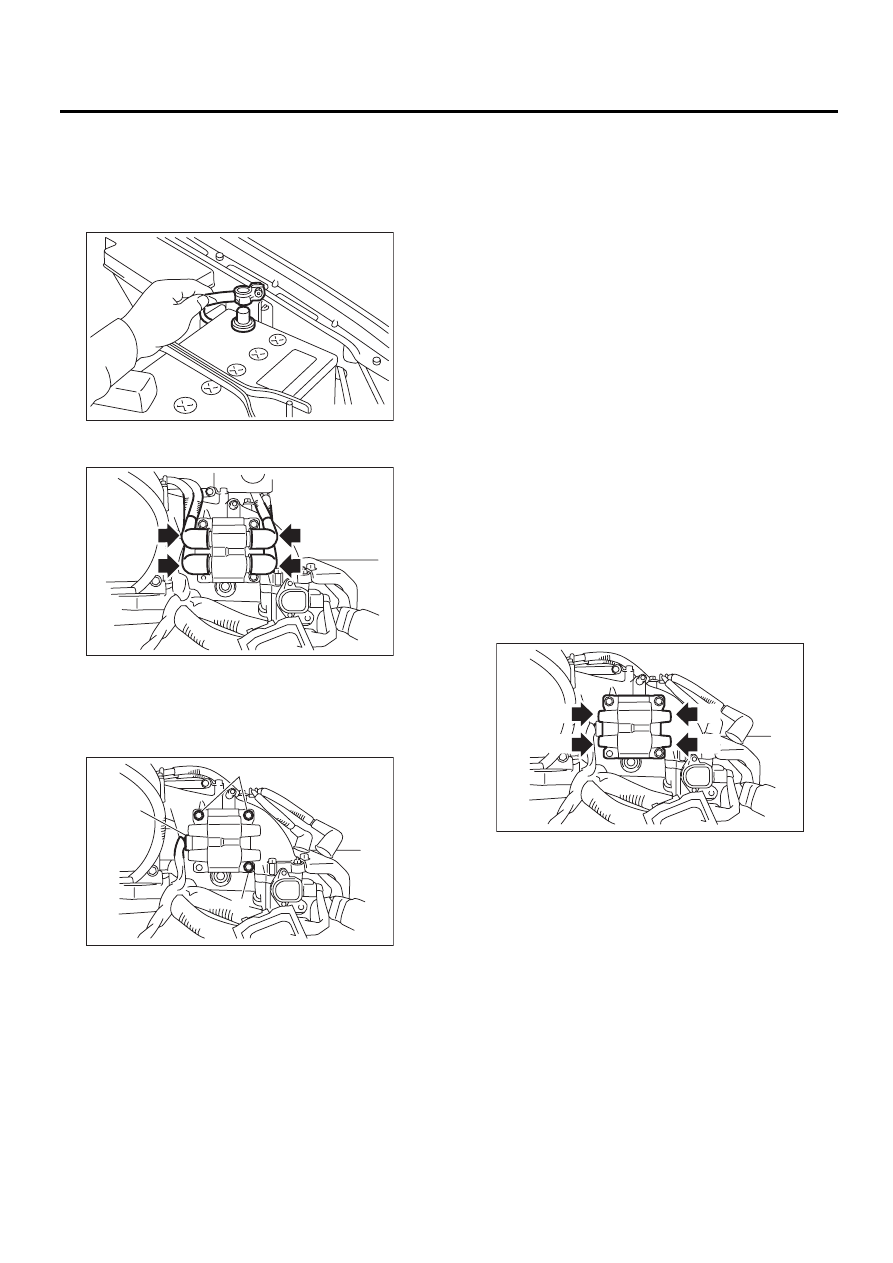

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините провода свечей зажигания от
узла катушки и модуля зажигания.

3) Отсоедините разъем (А) от узла катушки и
модуля зажигания.
4) Отверните болт (B), который крепит узел ка-
тушки и модуля зажигания на впускном кол-
лекторе.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

ОСТОРОЖНО:
Подключите провода к свечам зажигания в
нужном положении. Ошибка приведет к пов-
реждению узла.

C: ПРОВЕРКА

Проверьте сопротивление вторичной катушки
при помощи тестера. Замените в случае де-
фекта.

ОСТОРОЖНО:
• Если сопротивление слишком мало, это
указывает на наличие короткого замыкания.
• Модуль зажигания интегрирован с катуш-
кой. В связи с этим, сопротивление первич-
ной обмотки катушки измерить невозможно.

Номинальное сопротивление:
[Вторичная сторона]

Между точками (А) и (В)

11,2 кОм

±

15%

Между точками (C) и (D)

11,2 кОм

±

15%

FU-00009

IG-00095

IG-00096

(A)

(B)

(B)

IG-00097

(D)

(B)

(C)

(A)

IG(H4SO)-8

Провод свечи зажигания

СИСТЕМА ЗАЖИГАНИЯ

4. Провод свечи зажигания

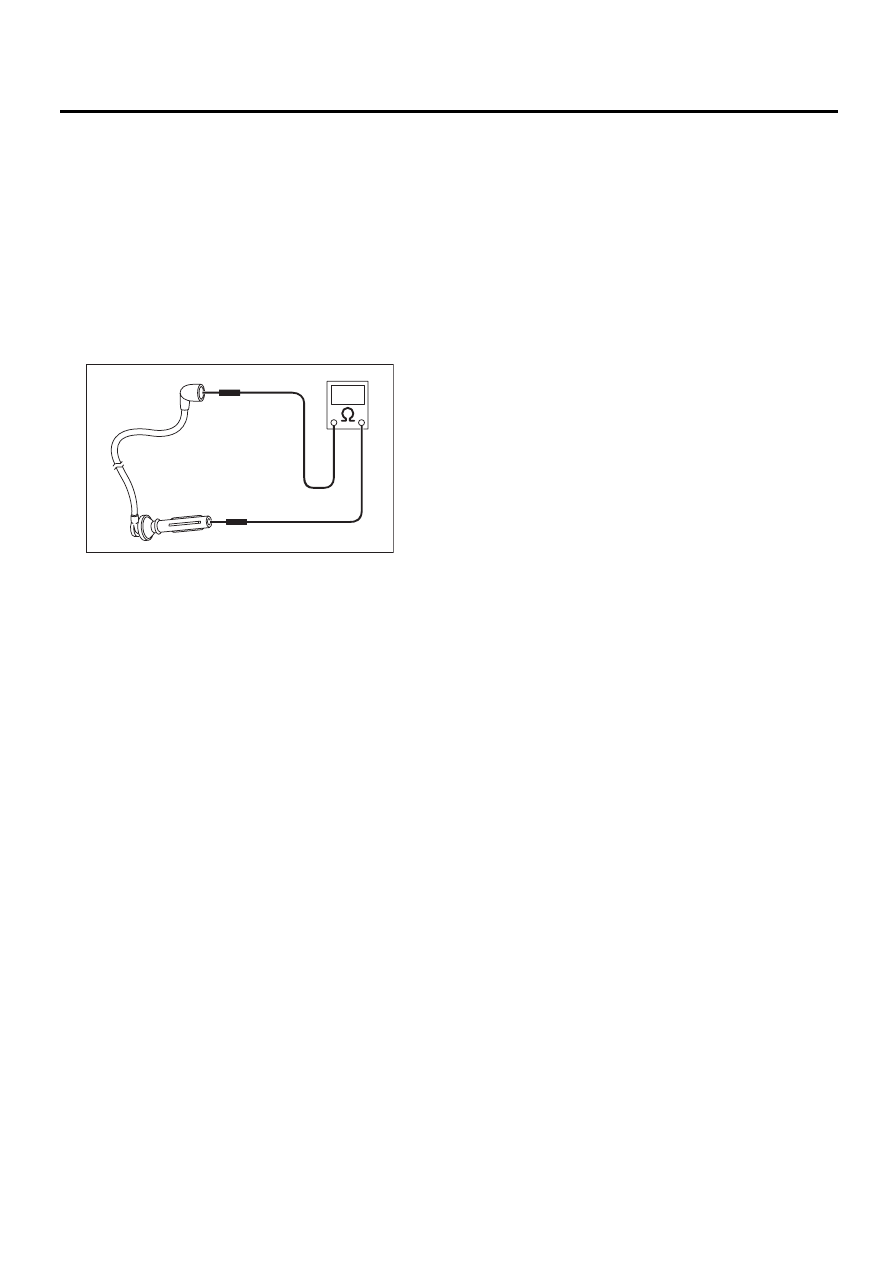

A: ПРОВЕРКА

Проверьте следующие позиции.
• Повреждение проводов, деформация, обго-
рание или образование ржавчины на клеммах
• Сопротивление проводов

Номинальное сопротивление:

Провод №1: 7,1 — 12,1 кОм
Провод №2: 12,1 — 19,9 кОм
Провод №3: 7,7 — 13,0 кОм
Провод №4: 12,3 — 20,2 кОм

IG-00102

SC(H4SO)-2

Общие сведения

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт

Технические характеристики

Стартер

Тип

Редукторного типа

Модель автомобиля

MT

AT

Модель

M000T30471

M000T20171

Производитель

Mitsubishi Electric

Напряжение и выходная мощность

12 В — 1,0 кВт

12 В — 1,4 кВт

Направление вращения

Против часовой стрелки (если смотреть со стороны шестерни)

Число зубьев шестерни

8

9

Характеристики без
нагрузки

Напряжение

11 В

Ток

95 А или менее

90 А или менее

Частота враще-
ния

Более 2500 об/мин

Более 2000 об/мин

Характеристики под
нагрузкой

Напряжение

7,5 В

7,7 В

Ток

300 А

400 A

Крутящий мо-
мент

8,84 Н (0,90 кгс, 1,99 фунт-си-

ла-фут) или более

16,7 Н (1,70 кгс, 3,75 фунт-сила-

фут) или более

Частота враще-
ния

Более 870 об/мин

Более 710 об/мин

Характеристики при
блокировании

Напряжение

4 В

3,5 В

Ток

680 А или менее

960 А или менее

Крутящий мо-
мент

17 Н (1,73 кгс, 12,5 фунт-сила-

фут) или более

31 Н (3,16 кгс, 22,9 фунт-сила-

фут) или более

Генера-
тор

Тип

Трехфазный, с вращающимся полем, со встроенным регулятором

напряжения, с системой управления по нагрузке

Модель

Модель 2.0 L без турбонаддува, 2.5 L с турбонаддувом: A3TG0491

Модель 2.5 L без турбонаддува: A2TG0391

Производитель

Mitsubishi Electric

Напряжение и выходная мощность

Модель 2.0 L без турбонаддува, 2.5 L с турбонаддувом: 12 В — 110 А

Модель 2.5 L без турбонаддува: 12 В — 90 А

Полярность со стороны массы

Отрицательная

Направление вращения

По часовой стрелке (Если смотреть со стороны шкива)

Подключение якоря

3-фазное, Y-тип

Выходной ток

Модель 2.0 L
без турбонадду-
ва, 2.5 L с турбо-
наддувом

1500 об/мин — 50 А или более
2500 об/мин — 91 А или более

5000 об/мин — 105 А или более

Модель 2.5 L
без турбонадду-
ва

1500 об/мин — 40 А или более
2500 об/мин — 74 А или более
5000 об/мин — 84 А или более

Регулировка напряжения

14,1 — 14,8 В [20°C (68°F)]

Аккуму-
ляторная
батарея

Напряжение и ем-
кость

Модель KA

12 В — 48 А-ч (55D23L)

Модель KS

12 В — 27 А-ч (34B19L)

Другие модели

12 В — 48 А-ч (55D23L)

Модель 2.0 L без турбонаддува:

12 В — 52 А-ч (65D23L)

Модель 2.5 L без турбонаддува и

с турбонаддувом:

12 В — 52 А-ч (75D23L)
