Subaru Forester (2008 год). Руководство - часть 101





SC(H4SO)-3

Общие сведения

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

B: УЗЕЛ

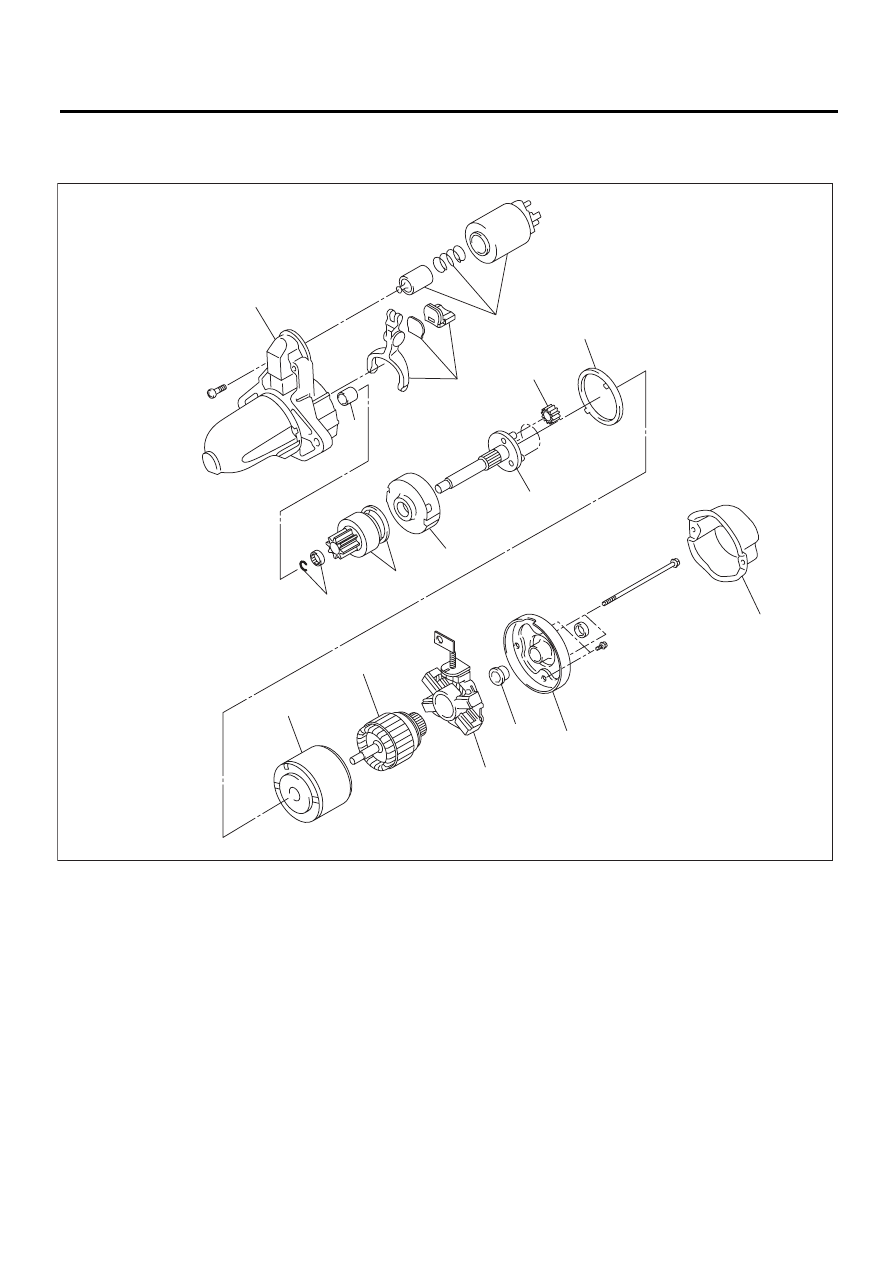

1. СТАРТЕР

(1) Передний кронштейн

(7)

Узел шестерни с внутренним зацеплением

(12) Якорь

(2) Подшипник скольжения

(8)

Узел вала

(13) Узел держателя щеток

(3) Комплект рычага

(9)

Узел шестерни

(14) Подшипник скольжения

(4) Узел магнитного выключателя

(10)

Уплотнение

(15) Задняя крышка

(5) Комплект стопора

(11)

Узел ярма

(16) Комплект задней крышки

(6) Обгонная муфта









SC-00058

(14)

(1)

(2)

(3)

(4)

(10)

(11)

(12)

(13)

(15)

(16)

(5)

(6)

(7)

(8)

(9)

SC(H4SO)-4

Общие сведения

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

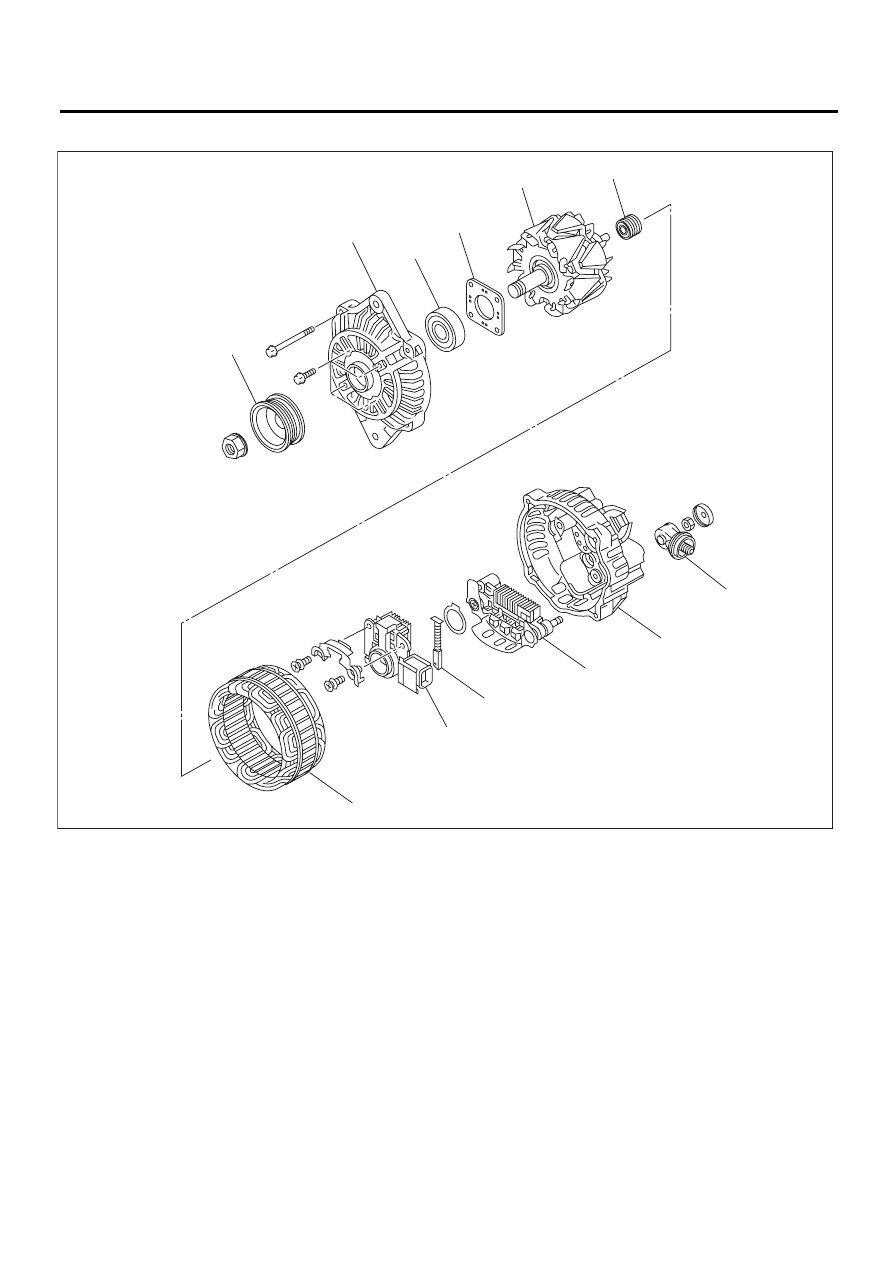

2. ГЕНЕРАТОР

(1)

Шкив

(5)

Ротор

(9)

Щетка

(2)

Передняя крышка

(6)

Подшипник

(10)

Выпрямитель

(3)

Шарикоподшипник

(7)

Обмотка статора

(11)

Задняя крышка

(4)

Держатель подшипника

(8)

Микросхема регулятора и щетка

(12)

Клемма

SC-00144

(1)

(2)

(7)

(8)

(9)

(10)

(11)

(12)

(3)

(4)

(5)

(6)

SC(H4SO)-5

Общие сведения

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

SC(H4SO)-6

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

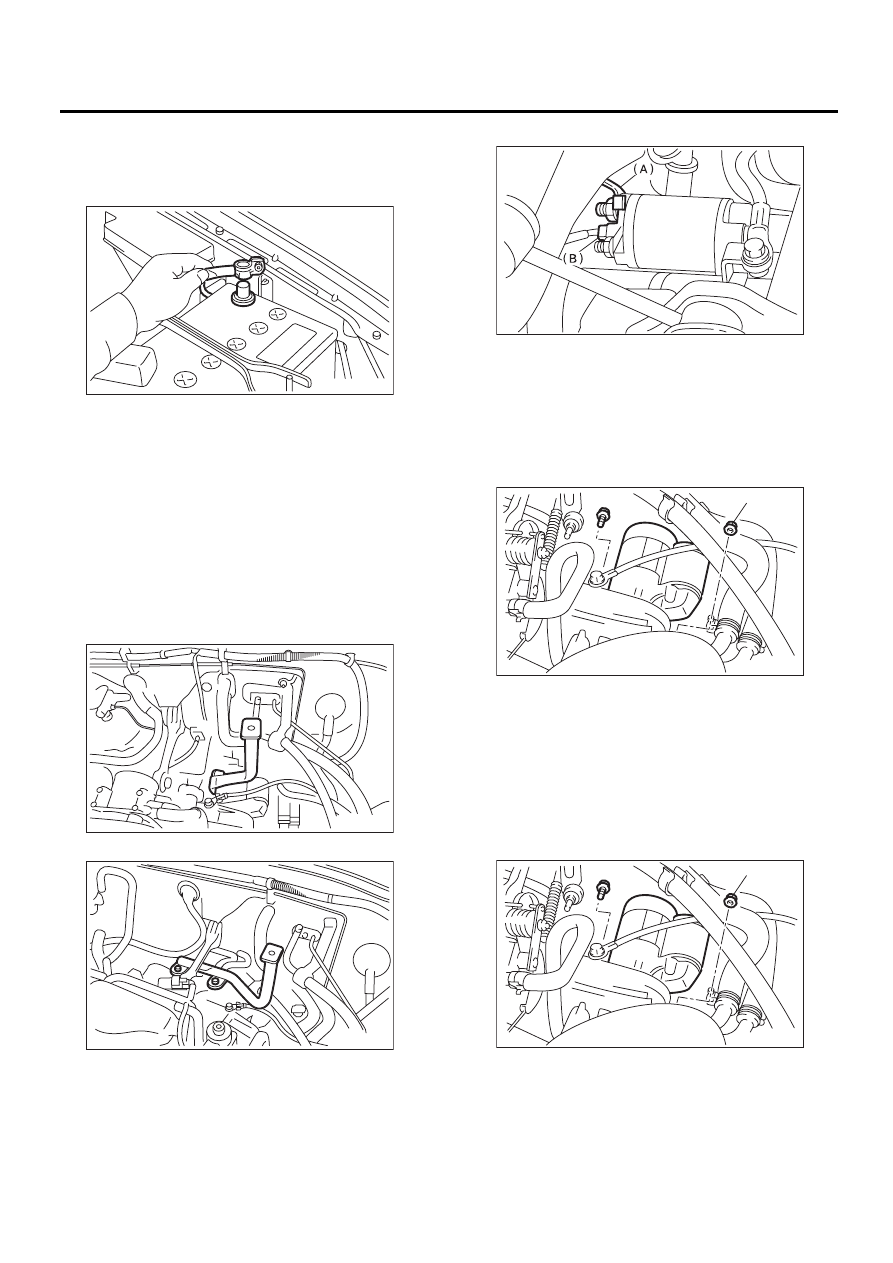

2. Стартер

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите крышку коллектора. (Модель с тур-
бонаддувом)
3) Снимите воздухозаборную камеру. (Модель
без турбонаддува)
<См. IN(H4SO)-6, СНЯТИЕ, Воздухозаборная
камера.>
4) Снимите промежуточный охладитель. (Мо-
дель с турбонаддувом)
<См. IN(H4DOTC)-11, СНЯТИЕ, Промежуточ-
ный охладитель.>
5) Снимите стойку воздухозаборной камеры
(Модель без турбонаддува)
• Модель MT

• Модель AT

6) Отсоедините разъем и клемму от стартера.

7) Снимите стартер с трансмиссии.

ПРИМЕЧАНИЕ:
Для модели MT, вместо гайки (A) используется
болт, как показано на рисунке.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Для модели MT, вместо гайки (A) используется
болт, как показано на рисунке.

Момент затяжки:

50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)

FU-00009

SC-00176

SC-00177

(A) Клемма

(B) Разъем

SC-00006

SC-00184

(A)

SC-00184

(A)
