IG(H4SO)-3

Общие сведения

СИСТЕМА ЗАЖИГАНИЯ

B: УЗЕЛ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой удаляйте загрязнения, в том числе грязь и продукты
коррозии.
• Содержите в порядке разобранные детали и защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены деталей без необходимости.
• После движения детали автомобиля имеют очень высокую температуру. Остерегайтесь ожогов
от нагретых деталей
• Обязательно затягивайте крепеж, включая болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в специально предназначенных местах.
• Обязательно отсоединяйте провод массы от аккумулятора перед отсоединением электрических
разъемов датчиков или блоков.

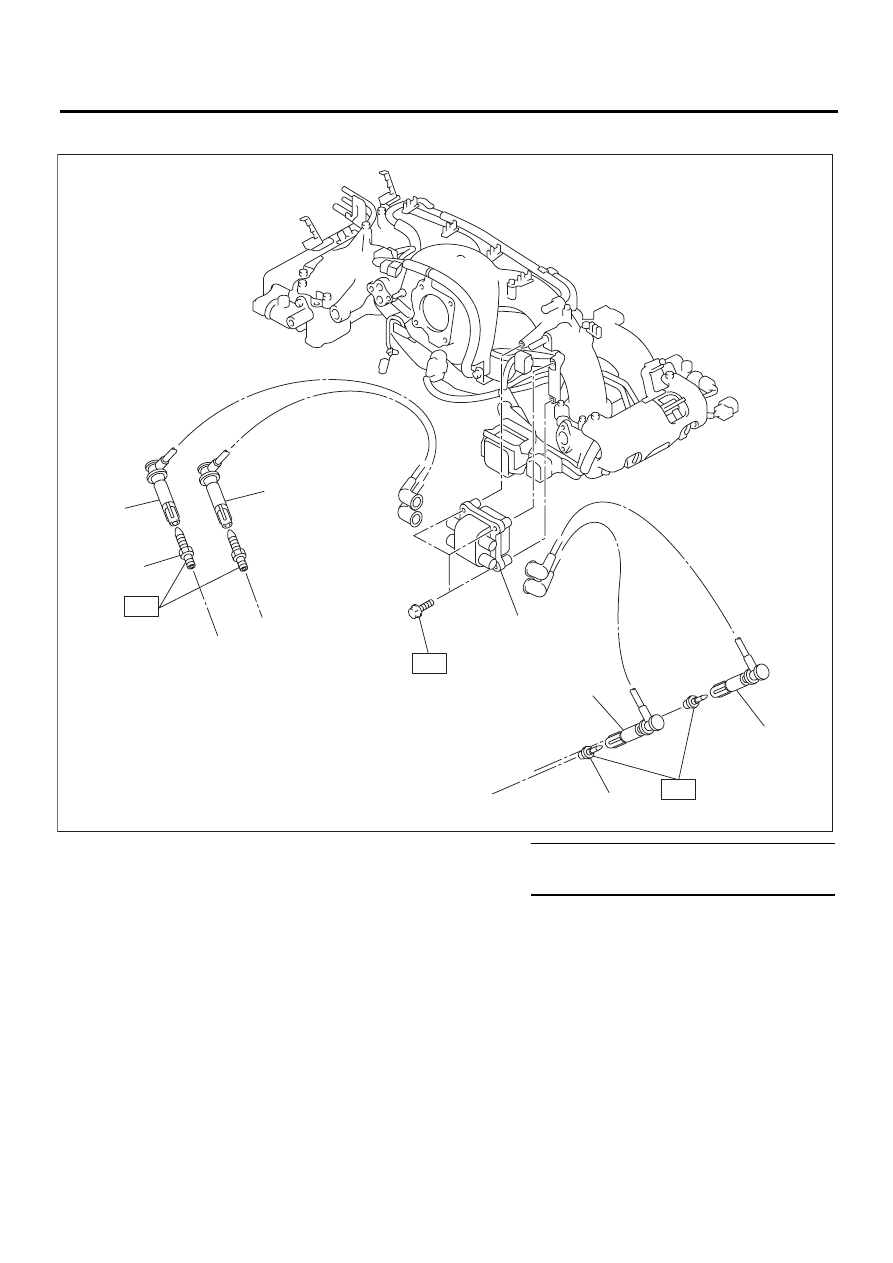

(1) Свечи зажигания

(3) Узел катушки и модуль зажигания Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Провод свечи зажигания (№1,

№3)

(4) Провод свечи зажигания (№2, №4) T1: 6,4 (0,65, 4,7)







T2: 21 (2,1, 15,5)

IG-00094

T2

T2

T1

(2)

(2)

(4)

(4)

(1)

(3)

(1)

IG(H4SO)-4

Свечи зажигания

СИСТЕМА ЗАЖИГАНИЯ

2. Свечи зажигания

A: СНЯТИЕ

Свеча зажигания:

Тип свечи зажигания приведен в разделе
“ХАРАКТЕРИСТИКИ”. <См. IG(H4SO)-2, ХА-
РАКТЕРИСТИКИ, Общие сведения.>

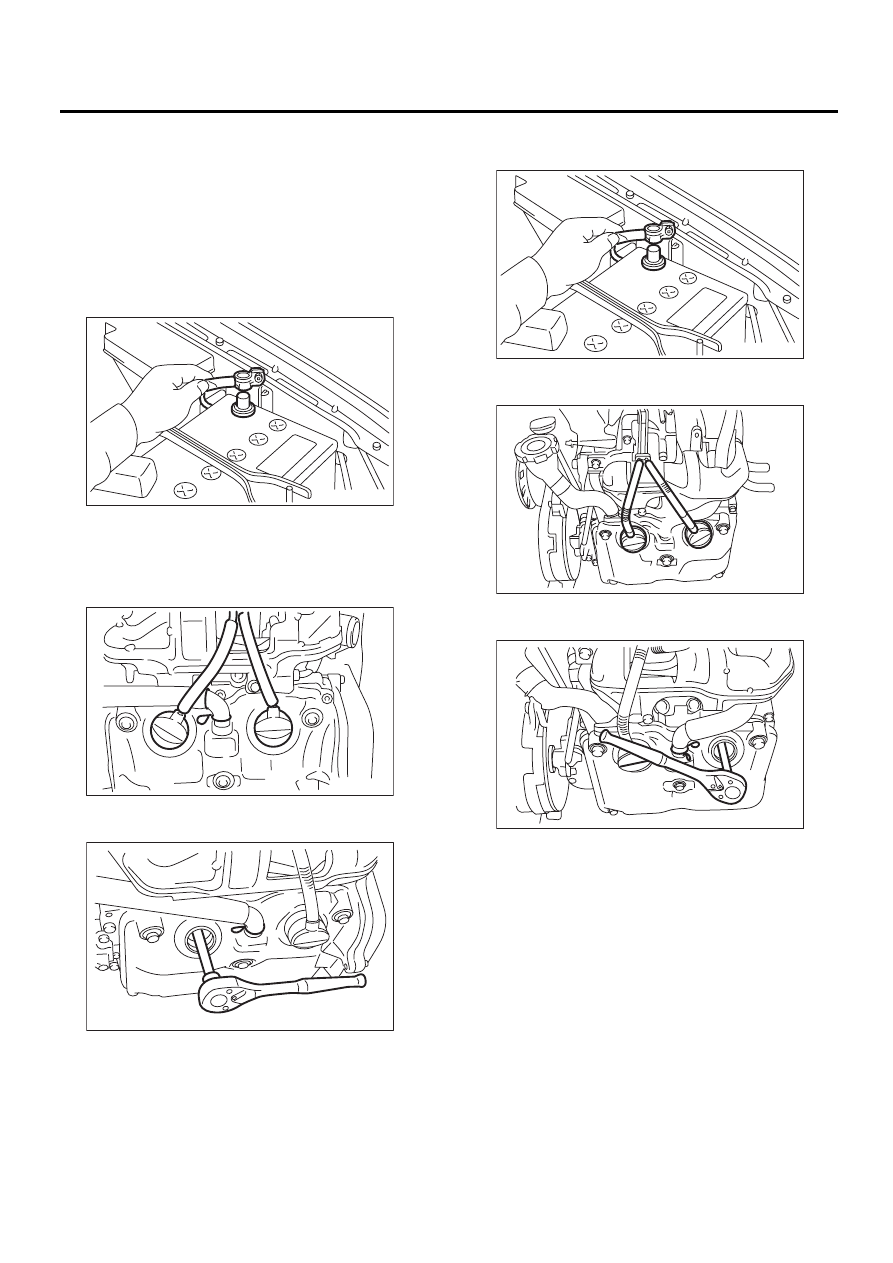

1. ПРАВАЯ СТОРОНА

1) Отсоедините провод массы от аккумулятора.

2) Снимите корпус воздушного фильтра.
<См. IN(H4SO)-5, СНЯТИЕ, Корпус воздушного
фильтра.>
3) Снимите провода свечей зажигания, потя-
нув за колпачок. (Не тяните за сам провод.)

4) Снимите свечу зажигания при помощи свеч-
ного ключа.

2. ЛЕВАЯ СТОРОНА

1) Отсоедините провод массы от аккумулятора.

2) Снимите провода свечей зажигания, потя-
нув за колпачок. (Не тяните за сам провод.)

3) Снимите свечу зажигания при помощи свеч-
ного ключа.

FU-00009

IG-00017

IG-00018

FU-00009

IG-00021

IG-00022

IG(H4SO)-5

Свечи зажигания

СИСТЕМА ЗАЖИГАНИЯ

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте электроды и внутренний и внешний
изоляторы свечей, отметьте тип отложений и
уровень эрозии электрода.

1) Нормальное состояние:
Отложения от коричневого до серовато-рыже-
го цвета и слабый износ электрода указывают
на правильный тепловой диапазон работы све-
чи зажигания.

2) Угольный нагар:
Сухие угольные отложения на изоляторе и
электроде чаще всего указывают на низкую
скорость движения в городе, слабое зажигание,
слишком богатую топливовоздушную смесь, за-
грязненный воздушный фильтр и т.д.

3) Масляный нагар:
Влажные черные отложения указывают на пос-
тупление масла в камеру сгорания через изно-
шенные кольца или повышенный зазор между
направляющими втулками клапанов и штоками.

4) Перегрев:
Белый или светло-серый изолятор с черными
или коричневыми точками и синеватые, обго-
ревшие электроды указывают на перегрев
двигателя, неверный угол опережения зажига-
ния, неправильный выбор топлива или ослаб-
ленные свечи зажигания.

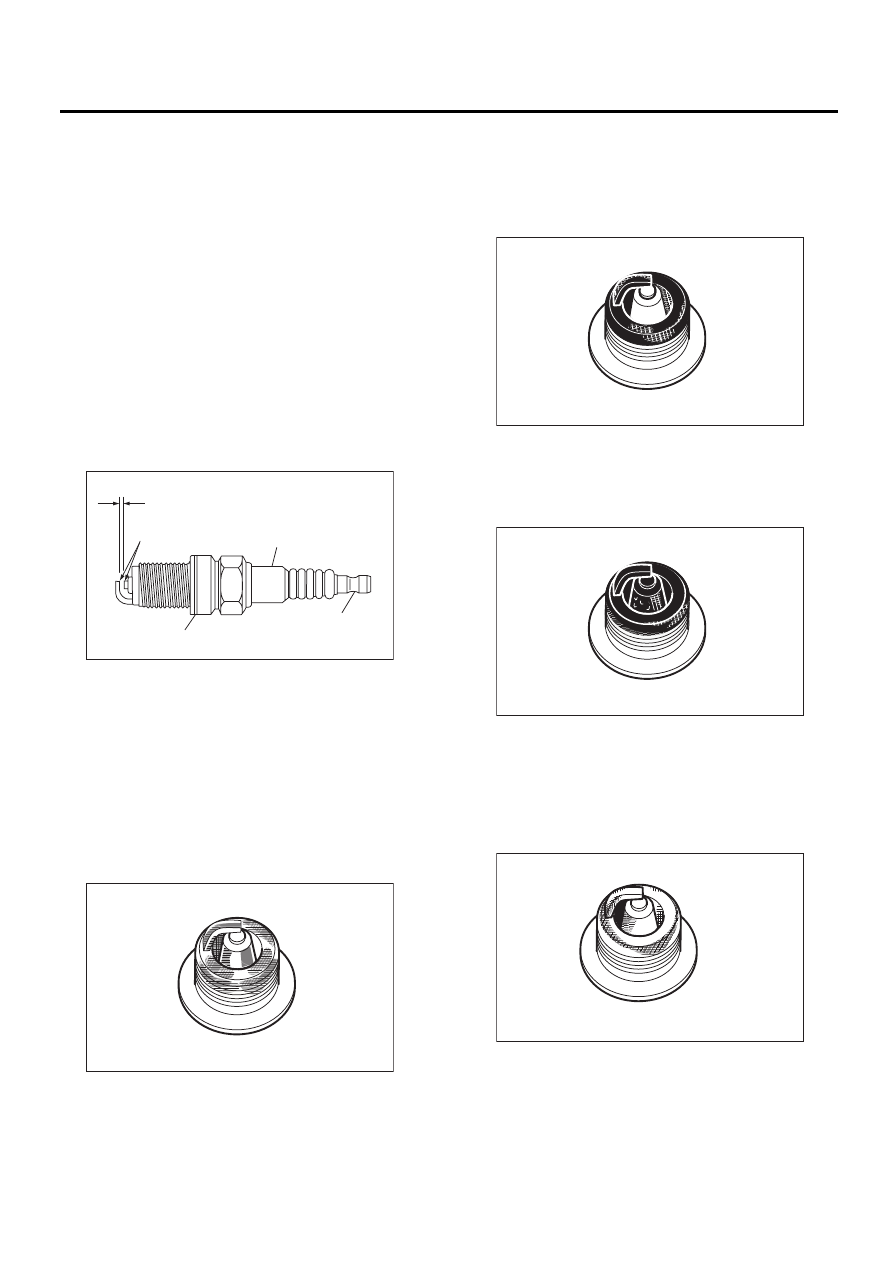

(A) Зазор свечи зажигания

(B) Угольные отложения или износ

(C) Трещины

(D) Повреждения

(E) Поврежденная прокладка

IG-00010

(A)

(B)

(C)

(D)

(E)

IG-00011

IG-00012

IG-00013

IG-00014

IG(H4SO)-6

Свечи зажигания

СИСТЕМА ЗАЖИГАНИЯ

D: РЕГУЛИРОВКА

Очистите свечу зажигания нейлоновой щеткой
и т.д. Очистите и снимите угольные отложения
и окисление. Если отложения слишком твер-
дые, замените свечи зажигания. После очистки
свечей зажигания, измерьте зазор свечей при
помощи измерителя зазоров.

ПРИМЕЧАНИЕ:
• Не используйте очиститель для свечей.
• Не используйте металлическую щетку, пос-
кольку это может привести к износу изолятора.

Зазор свечи зажигания L:

1,0 — 1,1 мм (0,039 — 0,043 дюймов)

IG-02035

L
