Subaru Forester (2008 год). Руководство - часть 98





SP(H4SO)-3

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ СКОРОСТЬЮ

• Модель с правосторонним управлением

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой удаляйте загряз-
нения, в том числе грязь и продукты коррозии.
• Содержите детали в порядке и защищайте
их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой. Избегайте сня-
тия, установки, разборки или замены деталей
без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

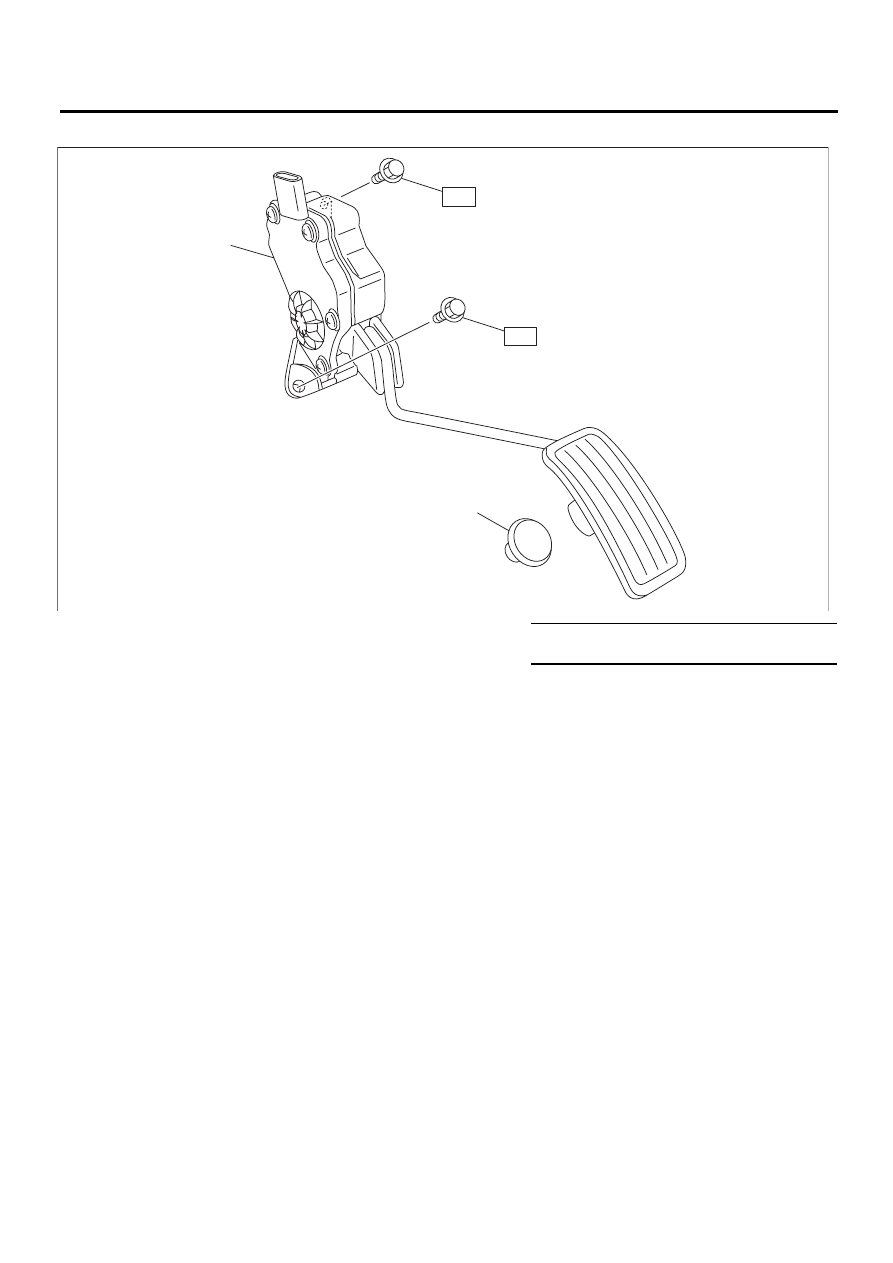

(1)

Узел педали акселератора

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2)

Стопор акселератора





T: 18 (1,8, 13,3)

SP-02030

T

T

(2)

(1)

SP(H4SO)-4

Педаль акселератора

СИСТЕМЫ УПРАВЛЕНИЯ СКОРОСТЬЮ

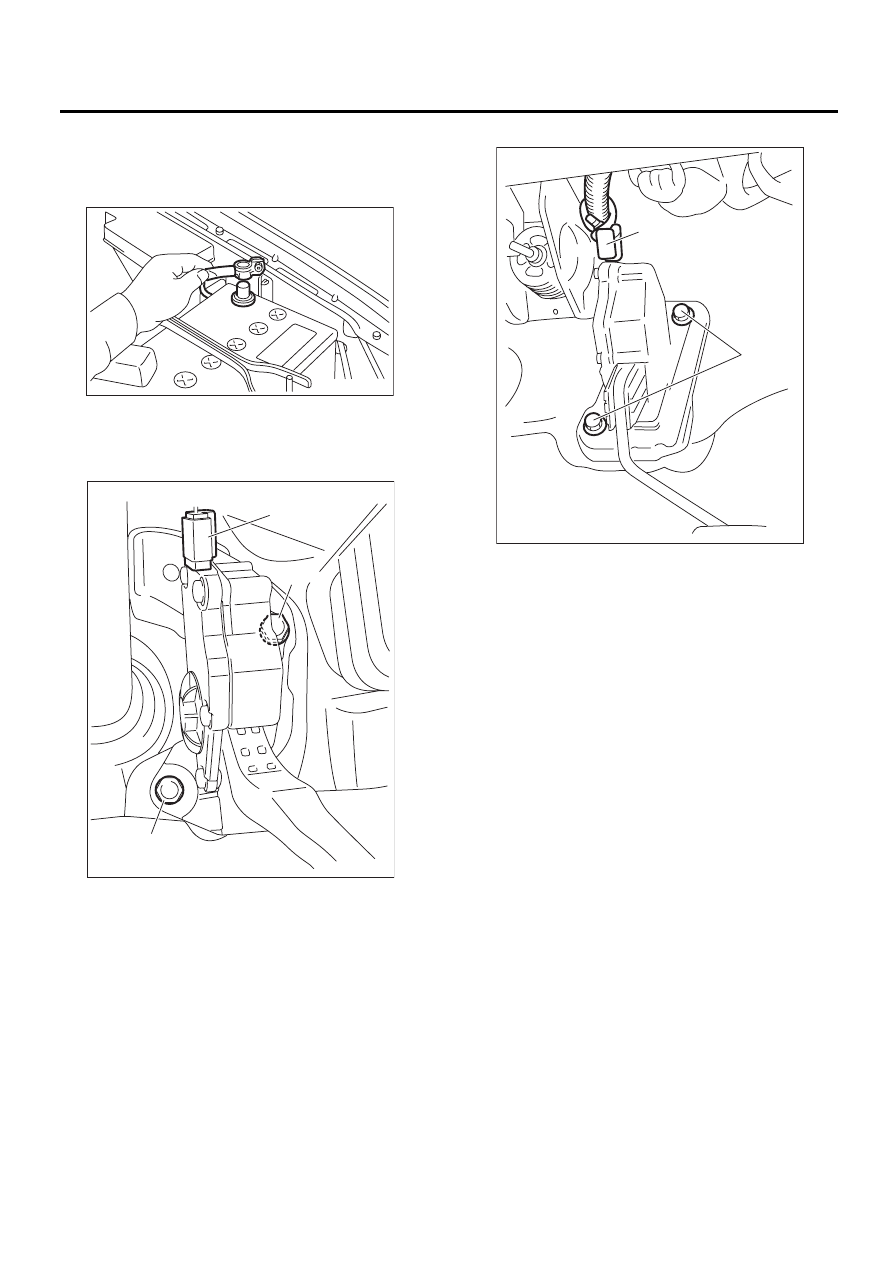

2. Педаль акселератора

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем (A).
3) Отверните болт (В), крепящий узел педали
акселератора.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

C: РАЗБОРКА

ПРИМЕЧАНИЕ:
Педаль акселератора является неразборным
узлом.

FU-00009

SP-02038

(A)

(B)

(B)

SP-02044

(A)

(B)

IG(H4SO)-2

Общие сведения

СИСТЕМА ЗАЖИГАНИЯ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт

Технические характеристики

Узел катушки и
модуль зажигания

Тип

FH 0286 или FH 0363

Производитель

Diamond Electric

Сопротивление вторичной обмотки

11,2 кОм

± 15%

Свечи зажигания

Производитель и тип

NGK: PFR5B-11

Размер резьбы (диаметр, шаг, длина)

мм

14, 1,25, 19

Зазор свечи зажигания

мм (дюймов)

1,0 — 1,1 (0,039 — 0,043)

Электрод

 Платиновый
