Subaru Forester (2008 год). Руководство - часть 39





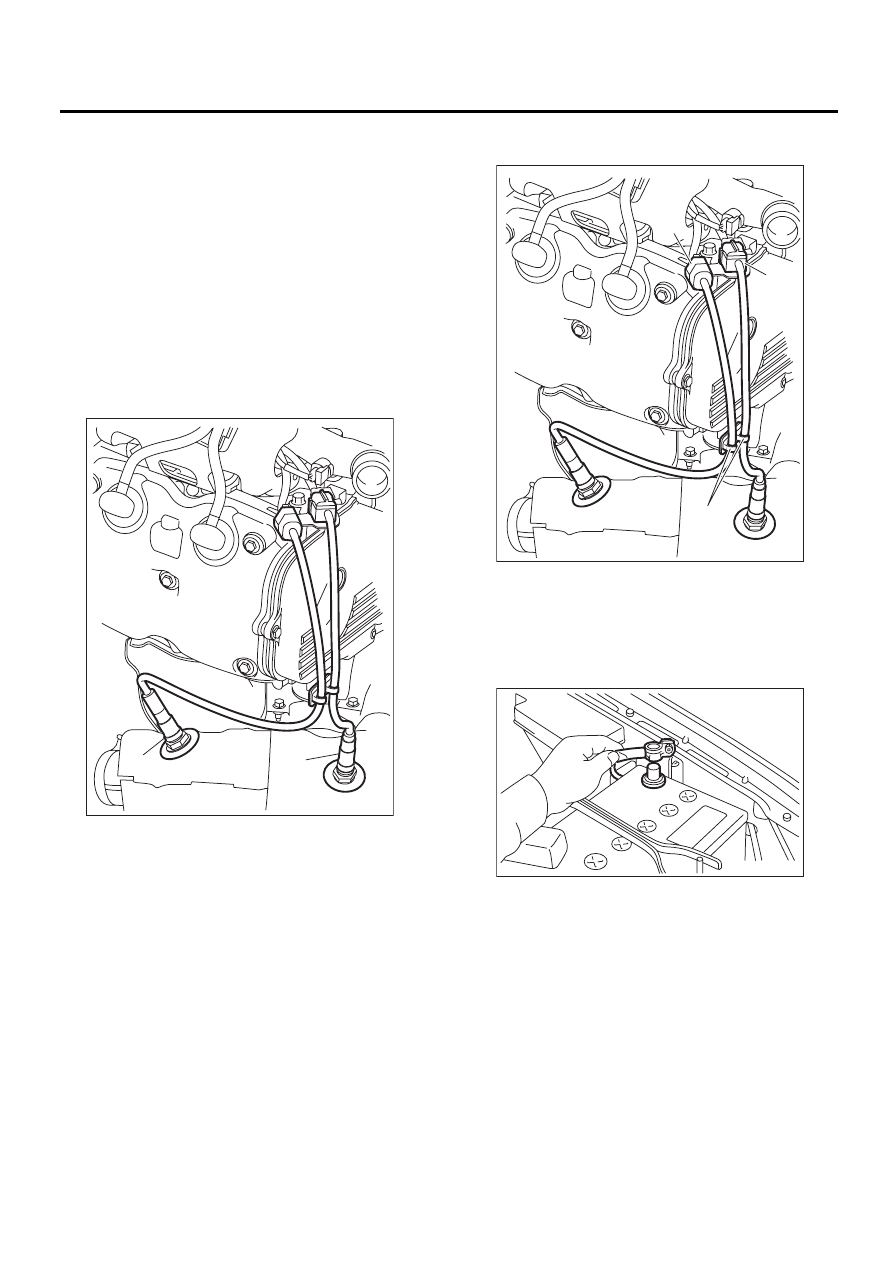

FU(H4SO)-41

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Перед установкой переднего датчика кисло-
рода нанесите слой противозадирного состава
только на резьбовую часть переднего датчика
кислорода. Это упрощает его последующее
снятие.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток переднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите передний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

3) Установите нижний кожух.
4) Опустите автомобиль.
5) Закрепите жгут проводки фиксатором.

6) Подключите разъем переднего датчика кис-
лорода.

7) Присоедините провод массы к аккумулятору.

(A) Передний датчик кислорода

(B) Задний датчик кислорода

(B)

(A)

FU-02693

(A) Разъем переднего датчика кислорода (топливо-

воздушной смеси)

(B) Разъем заднего датчика кислорода

(C) Фиксатор

FU-02961

(B)

(A)

(C)

FU-00009

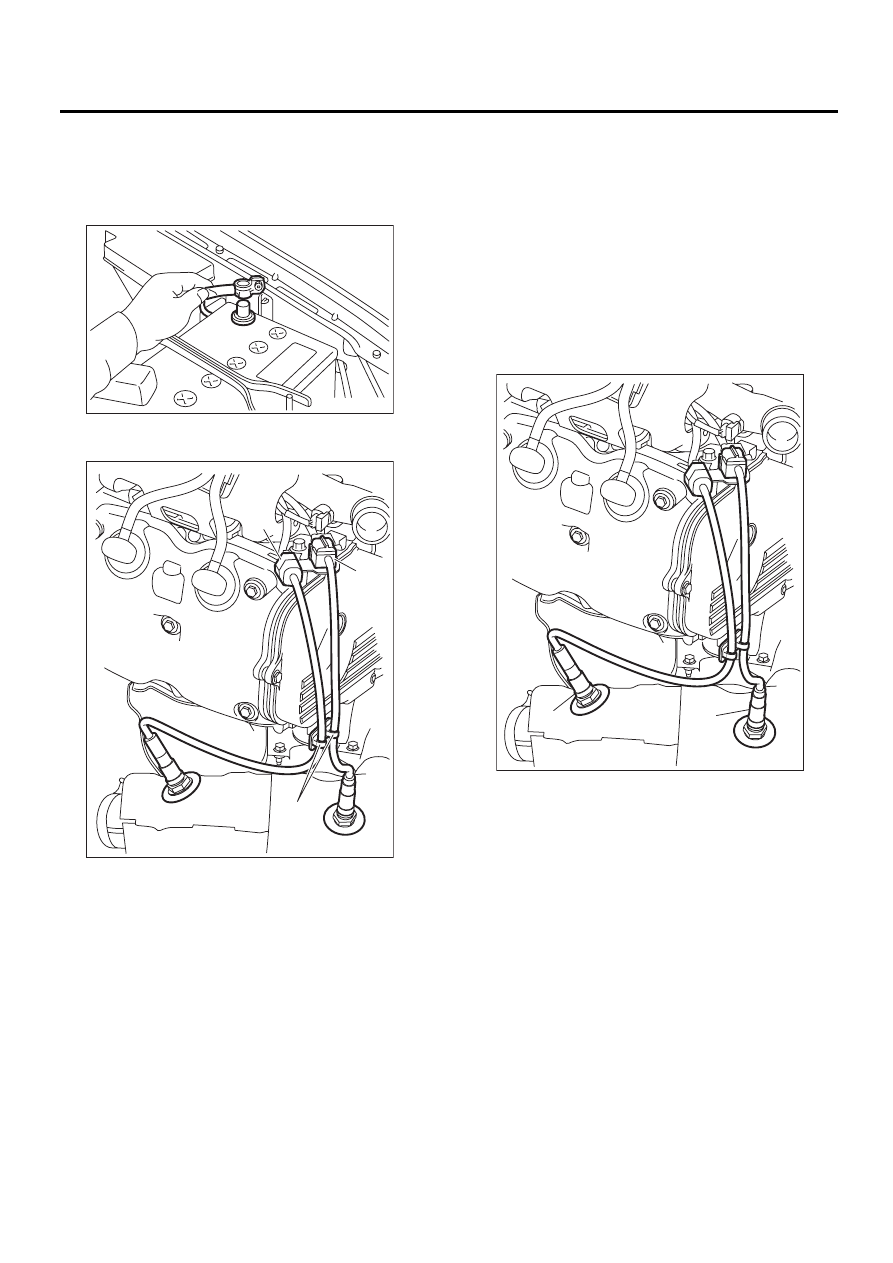

FU(H4SO)-42

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

17.Задний датчик кислорода

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Отсоедините разъем от заднего датчика кис-
лорода.

4) Снимите фиксатор, удерживающий жгут про-
водки.
5) Поднимите автомобиль на подъемнике.
6) Снимите нижний кожух.
7) Нанесите аэрозольную смазку на резьбовую
часть заднего датчика кислорода и оставьте
его на минуту или более.
8) Снимите задний датчик кислорода.

ОСТОРОЖНО:
Перед снятием заднего датчика кислорода
необходимо дождаться остывания выхлоп-
ной трубы, в противном случае это может
повредить выхлопную трубу.

(A) Разъем переднего датчика кислорода (топливо-

воздушной смеси)

(B) Разъем заднего датчика кислорода

(C) Фиксатор

FU-00009

FU-02961

(B)

(A)

(C)

(A) Передний датчик кислорода

(B) Задний датчик кислорода

(B)

(A)

FU-02693

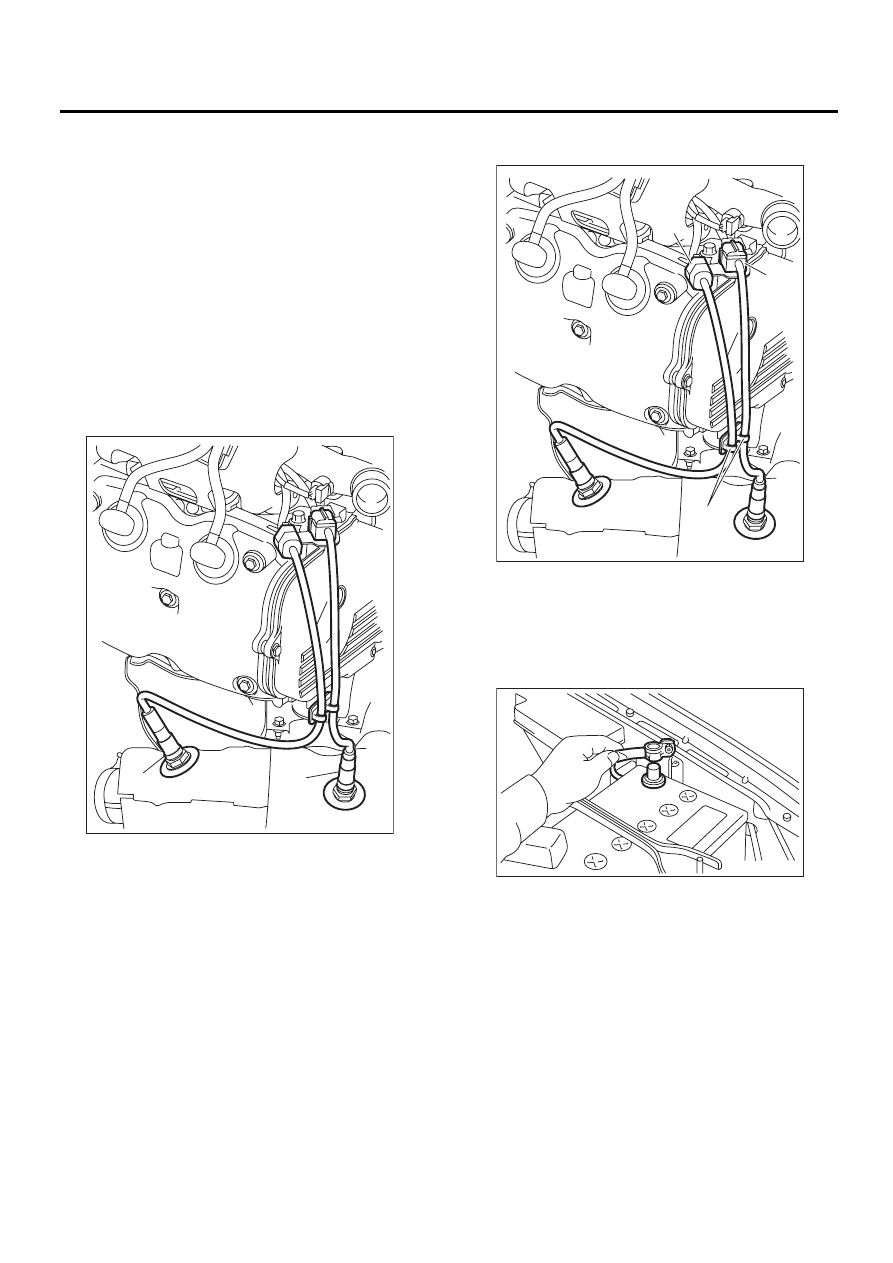

FU(H4SO)-43

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Перед установкой заднего датчика кислоро-
да нанесите слой противозадирного состава
только на резьбовую часть заднего датчика кис-
лорода. Это упрощает его последующее снятие.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток заднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите задний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

3) Установите нижний кожух.
4) Опустите автомобиль.
5) Закрепите жгут проводки фиксатором.

6) Подключите разъем к заднему датчику кис-
лорода.

7) Присоедините провод массы к аккумулятору.

(A) Передний датчик кислорода

(B) Задний датчик кислорода

(B)

(A)

FU-02693

(A) Разъем переднего датчика кислорода (топливо-

воздушной смеси)

(B) Разъем заднего датчика кислорода

(C) Фиксатор

FU-02961

(B)

(A)

(C)

FU-00009

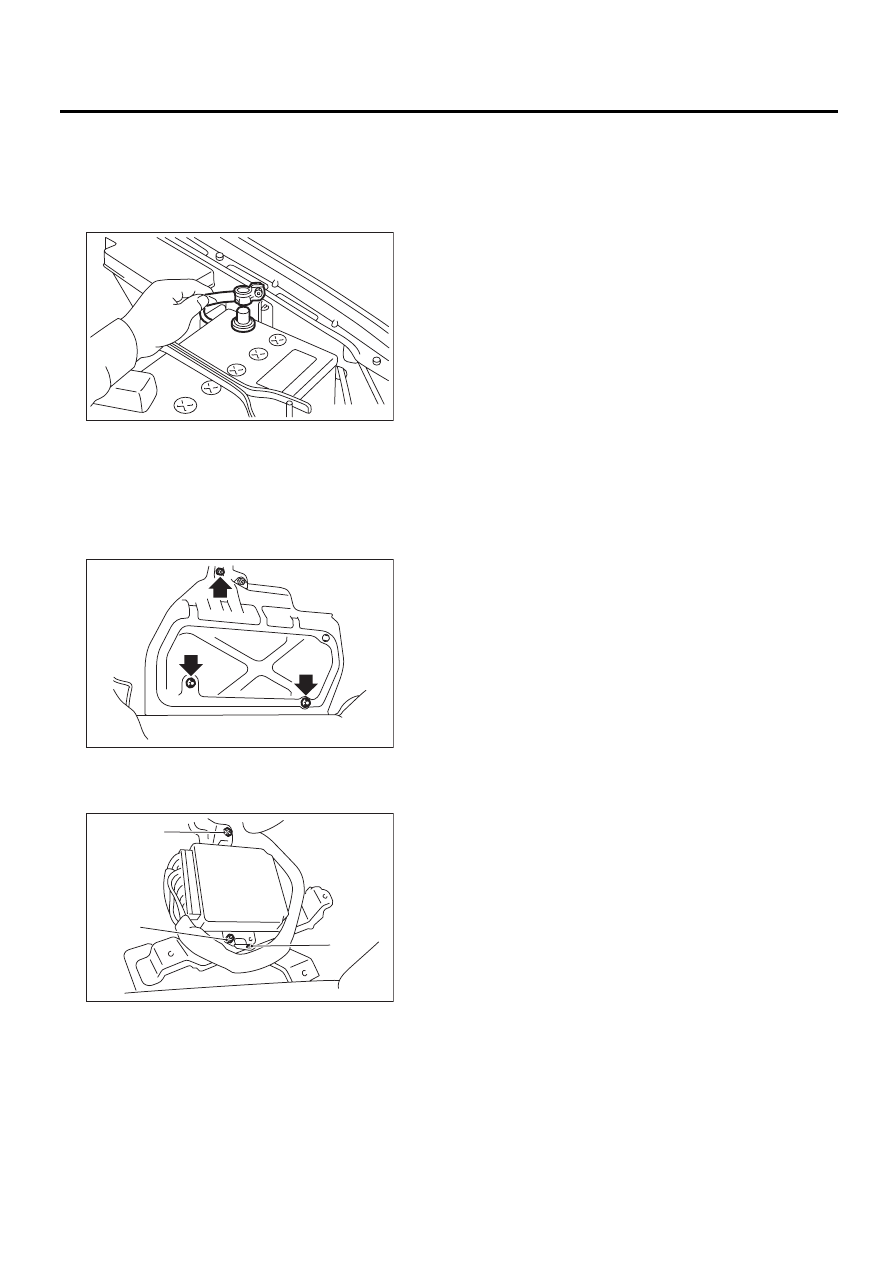

FU(H4SO)-44

Блок управления двигателем (ECM)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

18.Блок управления

двигателем (ECM)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите переднюю часть отделки порога со
стороны пассажира.
<См. EI-45, СНЯТИЕ, Нижняя часть внутренней
отделки.>
3) Снимите напольный коврик переднего пас-
сажирского сиденья.
4) Снимите защитную крышку.

5) Отверните болты и гайки, которые крепят
ECM на кронштейне.
6) Снимите с кронштейна фиксатор (А).

7) Отсоедините разъемы ECM и извлеките его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
При замене ECM будьте внимательны, чтобы
не установить блок с другими параметрами и
избежать повреждений системы впрыска топ-
лива.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

FU-00009

FU-02647

(A)

(A)

(B)

FU-02644
