Subaru Forester (2008 год). Руководство - часть 38





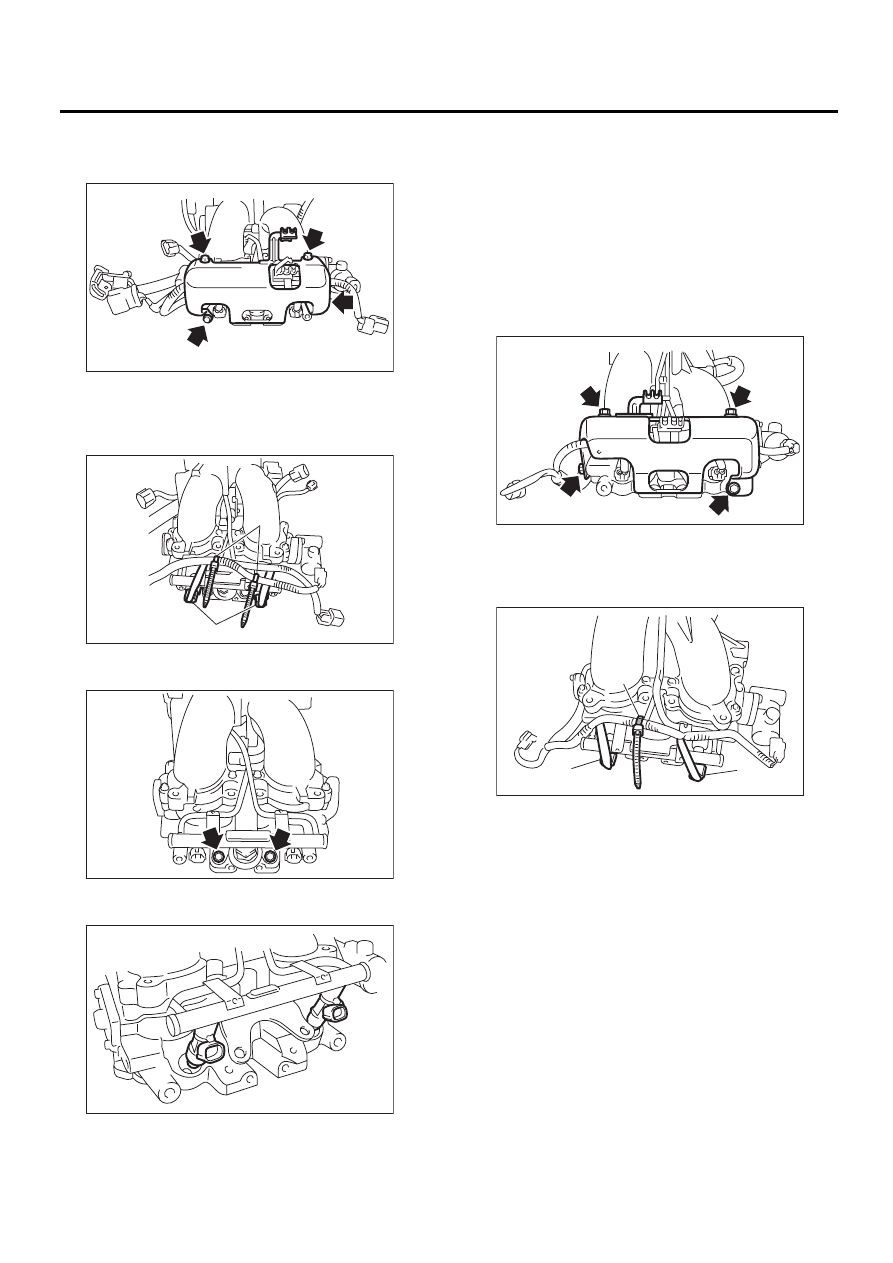

FU(H4SO)-37

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6) Снимите провода со свечей зажигания (ци-
линдры 1 и 3)
7) Снимите правый щиток топливной трубки.

8) Отсоедините разъемы (А) от топливного ин-
жектора.
9) Снимите бандаж (В), удерживающий жгут
проводки двигателя на трубке инжектора.

10) Отверните болт, крепящий трубку топлив-
ного инжектора к впускному коллектору.

11) Снимите топливный инжектор, приподняв
трубку инжектора.

2. ЛЕВАЯ СТОРОНА

1) Сбросьте давление в топливной системе.
<См. FU(H4SO)-48, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Снимите аккумулятор. <См. SC(H4SO)-20,
СНЯТИЕ, Аккумулятор.>
3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Снимите высоковольтные провода со све-
чей зажигания (цилиндры 2 и 4)
5) Снимите левый щиток топливной трубки.

6) Отсоедините разъемы (А) от топливного ин-
жектора.
7) Снимите бандаж (В), удерживающий жгут
проводки двигателя на трубке инжектора.

FU-01094

(A)

FU-02975

(B)

FU-01098

FU-01110

FU-01093

FU-01338

(A)

(B)

(A)

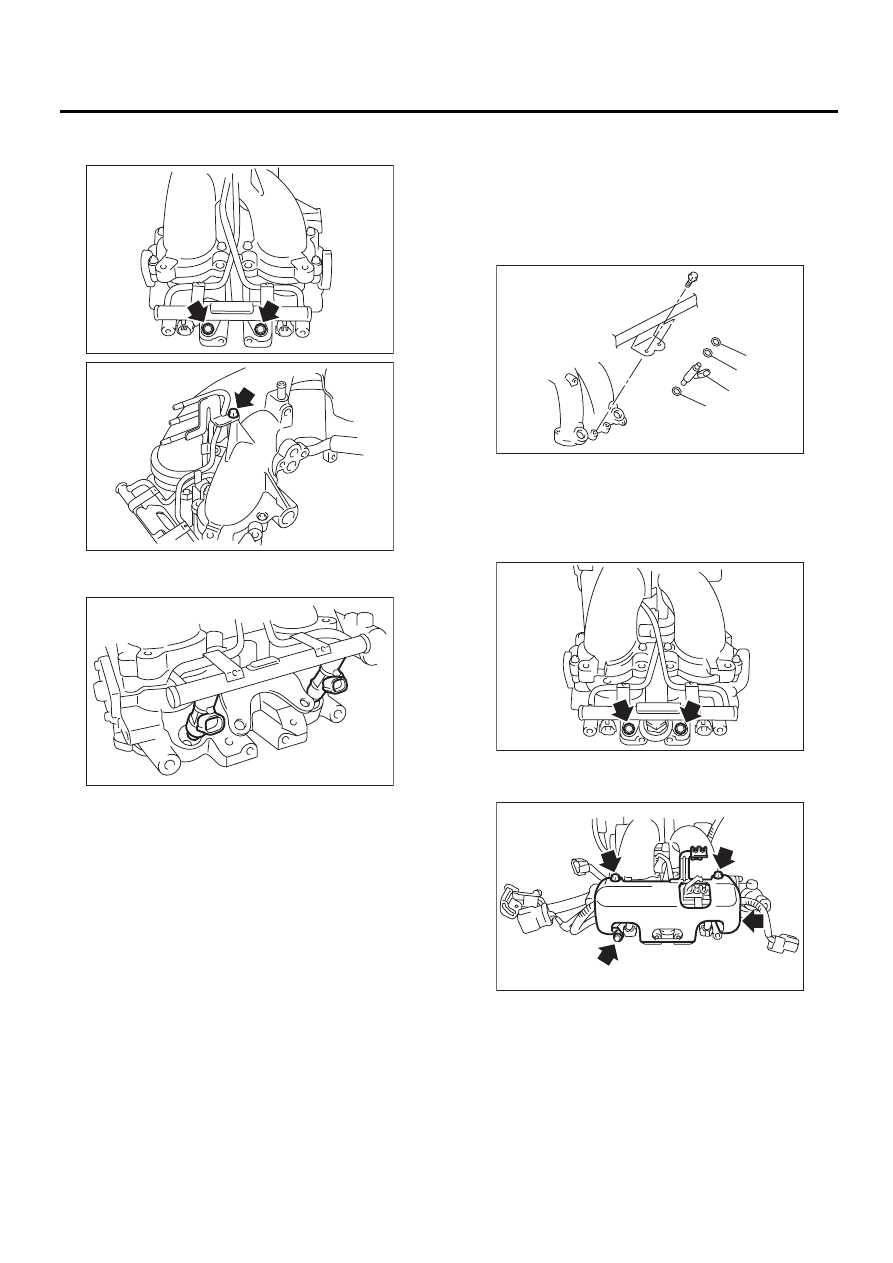

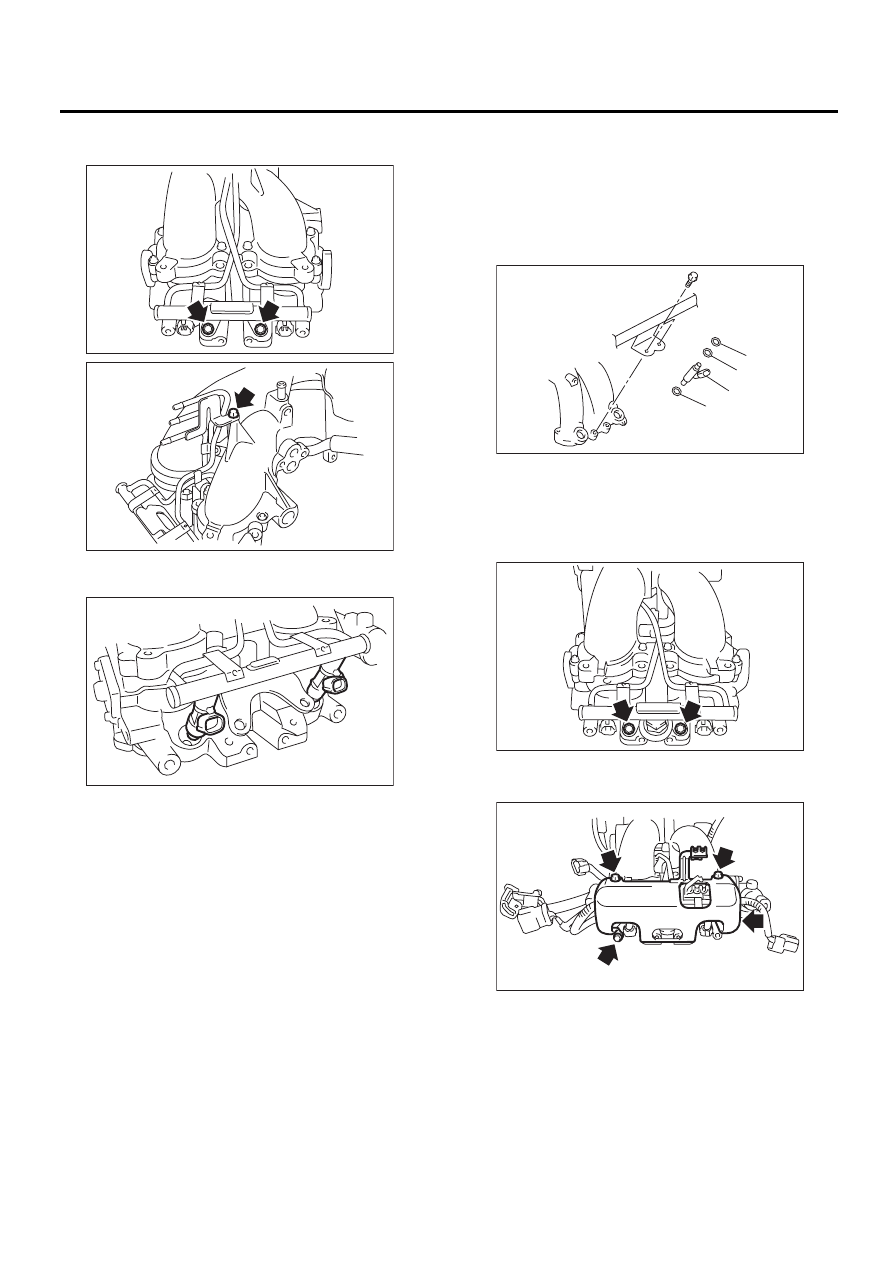

FU(H4SO)-38

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8) Отверните болт, крепящий трубку топливно-
го инжектора к впускному коллектору.

9) Снимите топливный инжектор, приподняв
трубку инжектора.

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новое уплотнительное кольцо.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

FU-01099

FU-01100

FU-01110

(A) Уплотнительное кольцо

(B) Топливный инжектор

FU-01112

(A)

(A)

(A)

(B)

FU-01098

FU-01094

FU(H4SO)-39

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

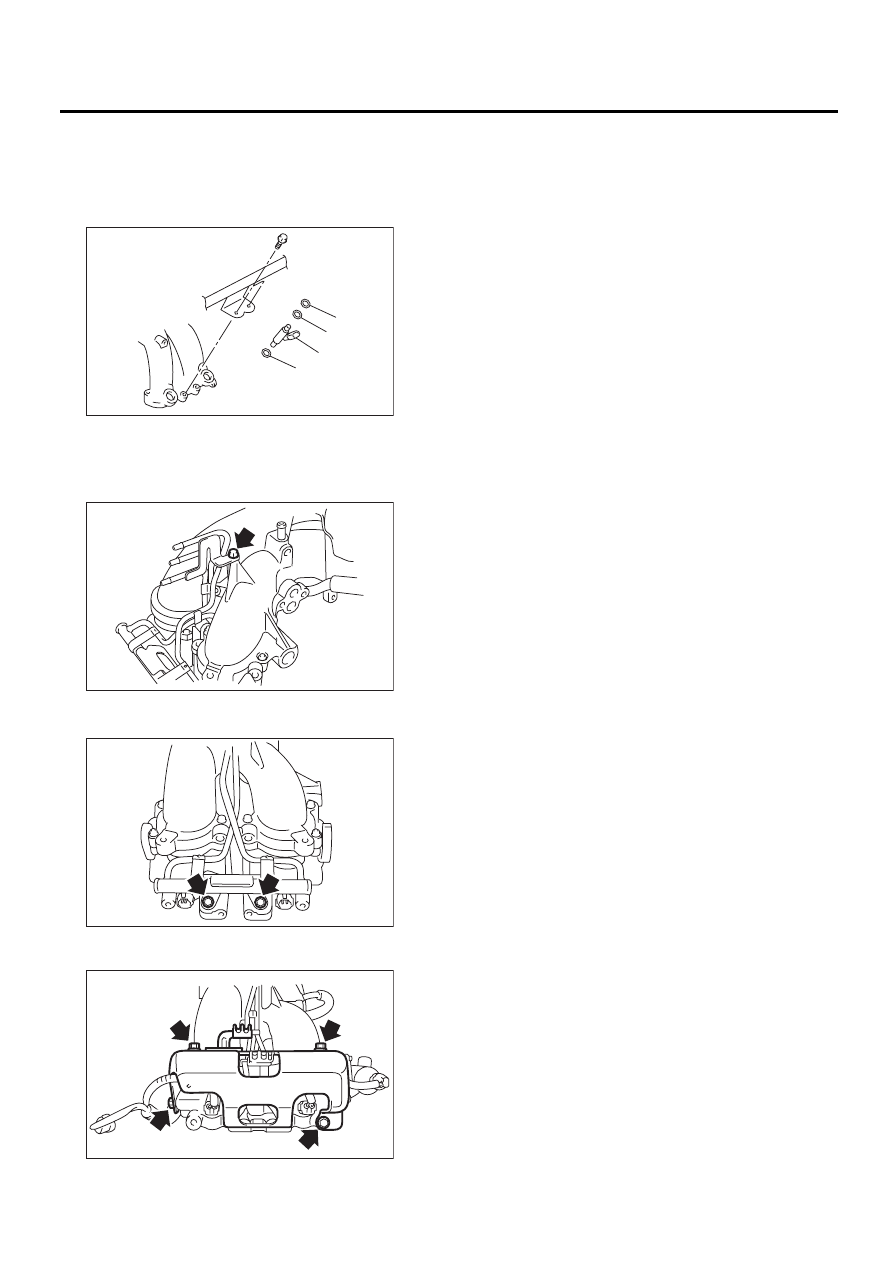

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ:
Используйте новое уплотнительное кольцо.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

(A) Уплотнительное кольцо
(B) Топливный инжектор

FU-01112

(A)

(A)

(A)

(B)

FU-01100

FU-01099

FU-01093

FU(H4SO)-40

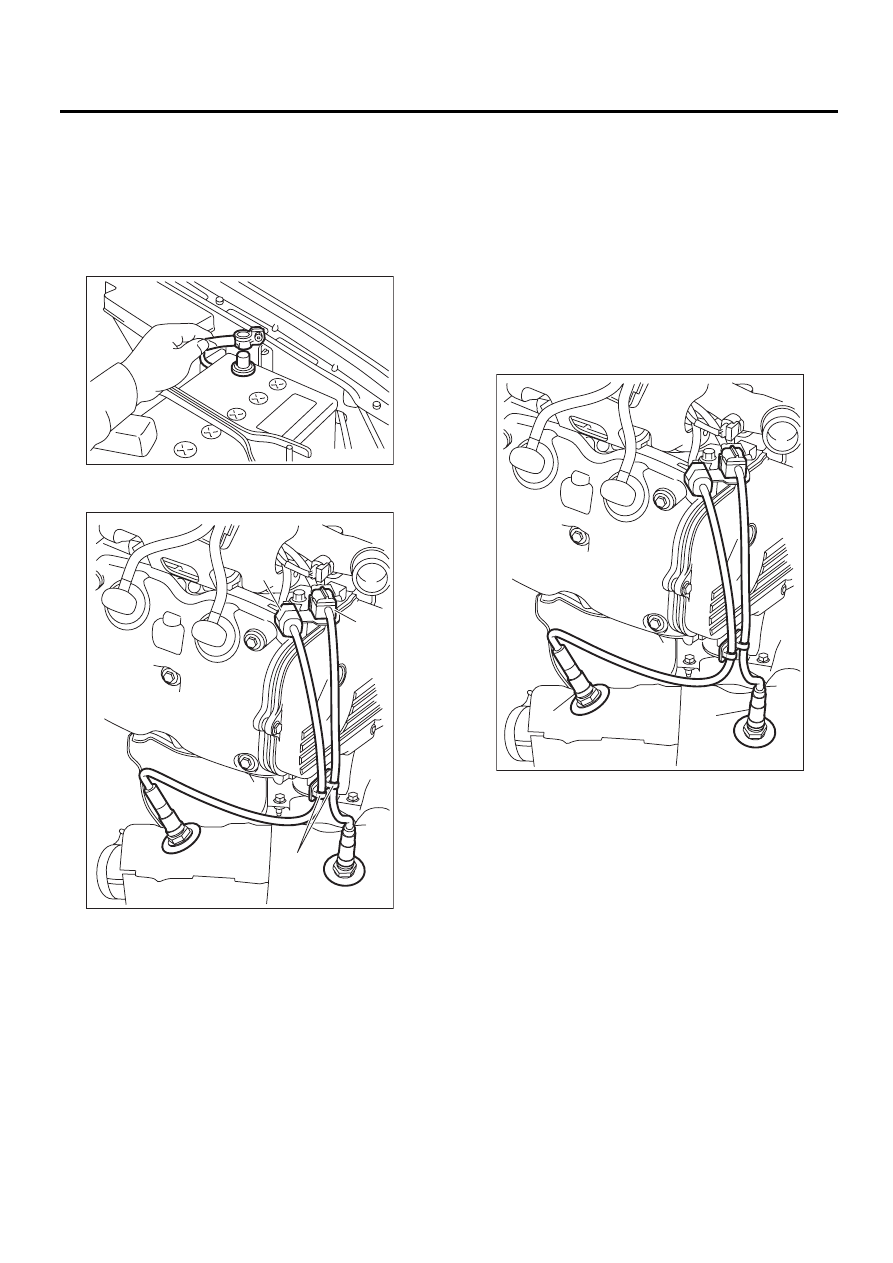

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

16.Передний датчик

кислорода (качества
топливовоздушной смеси)

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Отсоедините разъем от переднего датчика
кислорода.

4) Снимите фиксатор, удерживающий жгут про-
водки.
5) Поднимите автомобиль на подъемнике.
6) Снимите нижний кожух.
7) Нанесите аэрозольную смазку на резьбовую
часть переднего датчика кислорода и оставьте
его на минуту или более.
8) Снимите передний датчик кислорода.

ОСТОРОЖНО:
Перед снятием переднего датчика кислоро-
да необходимо дождаться остывания вы-
хлопной трубы, в противном случае это мо-
жет повредить выхлопную трубу.

(A) Разъем переднего датчика кислорода (топливо-

воздушной смеси)

(B) Разъем заднего датчика кислорода

(C) Фиксатор

FU-00009

FU-02961

(B)

(A)

(C)

(A) Передний датчик кислорода

(B) Задний датчик кислорода

(B)

(A)

FU-02693
