Subaru Forester (2008 год). Руководство - часть 37





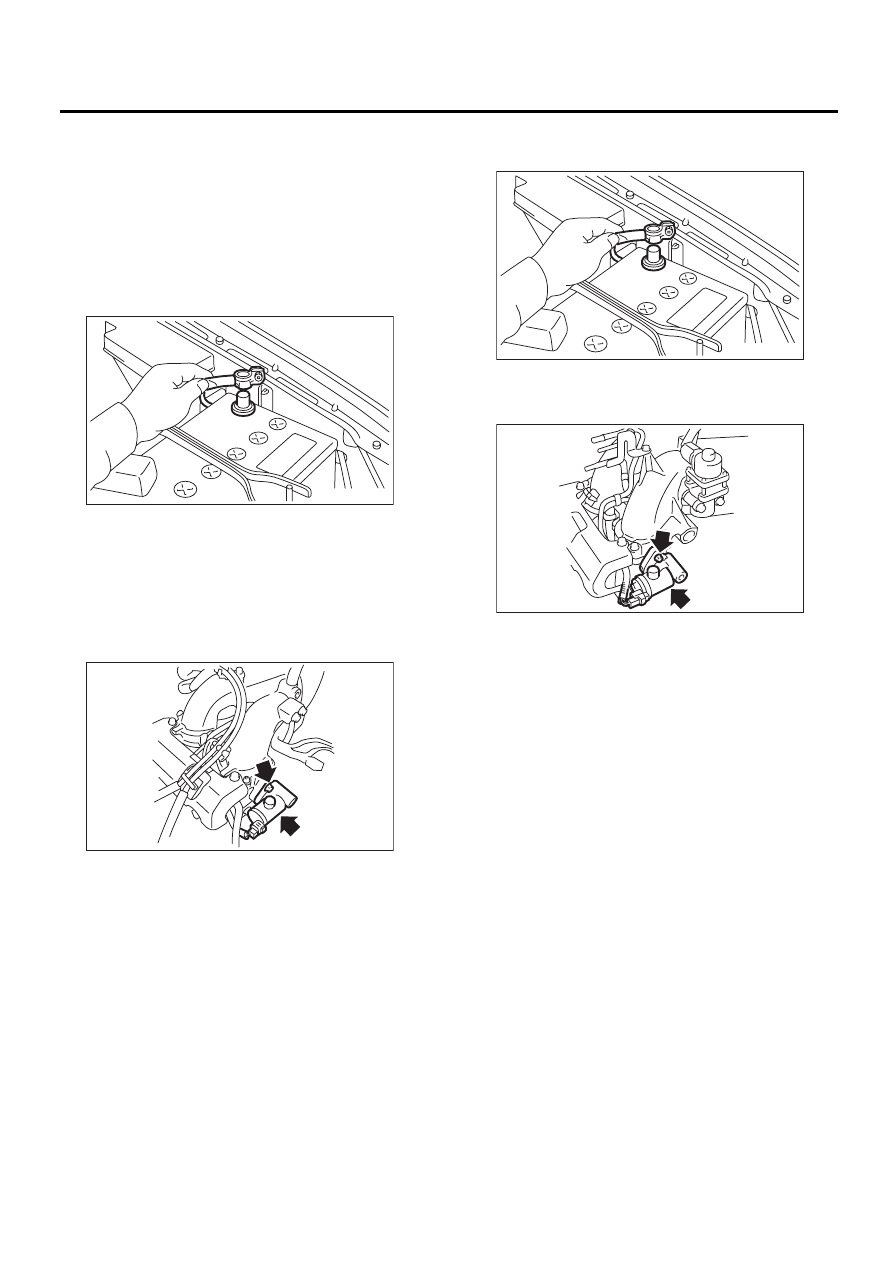

FU(H4SO)-33

Привод клапана воздушного потока

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

12.Привод клапана

воздушного потока

A: СНЯТИЕ

1. ПРАВАЯ СТОРОНА

1) Сбросьте давление в топливной системе.
<См. FU(H4SO)-48, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Отсоедините провод массы от аккумулятора.

3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Снимите впускной коллектор.
<См. FU(H4SO)-14, СНЯТИЕ, Впускной коллек-
тор.>
5) Отсоедините разъем от правого клапана
воздушного потока.
6) Снимите правый клапан воздушного потока.

2. ЛЕВАЯ СТОРОНА

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от левого клапана воз-
душного потока.
3) Снимите левый клапан воздушного потока.

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6 Нм (0,61 кгс-м, 4,4 фунт-сила-фут)

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6 Нм (0,61 кгс-м, 4,4 фунт-сила-фут)

FU-00009

FU-01108

FU-00009

FU-01109

FU(H4SO)-34

Датчик положения клапана воздушного потока

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

13.Датчик положения клапана

воздушного потока

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Датчик положения клапана воздушного потока
не регулируется при установке, так что он не
должен сниматься с узла клапана воздушного
потока.
Процедуры снятия и установки <См. FU(H4SO)-
32, СНЯТИЕ, Узел клапана воздушного потока.>
<См. FU(H4SO)-32, УСТАНОВКА, Узел клапана
воздушного потока.>

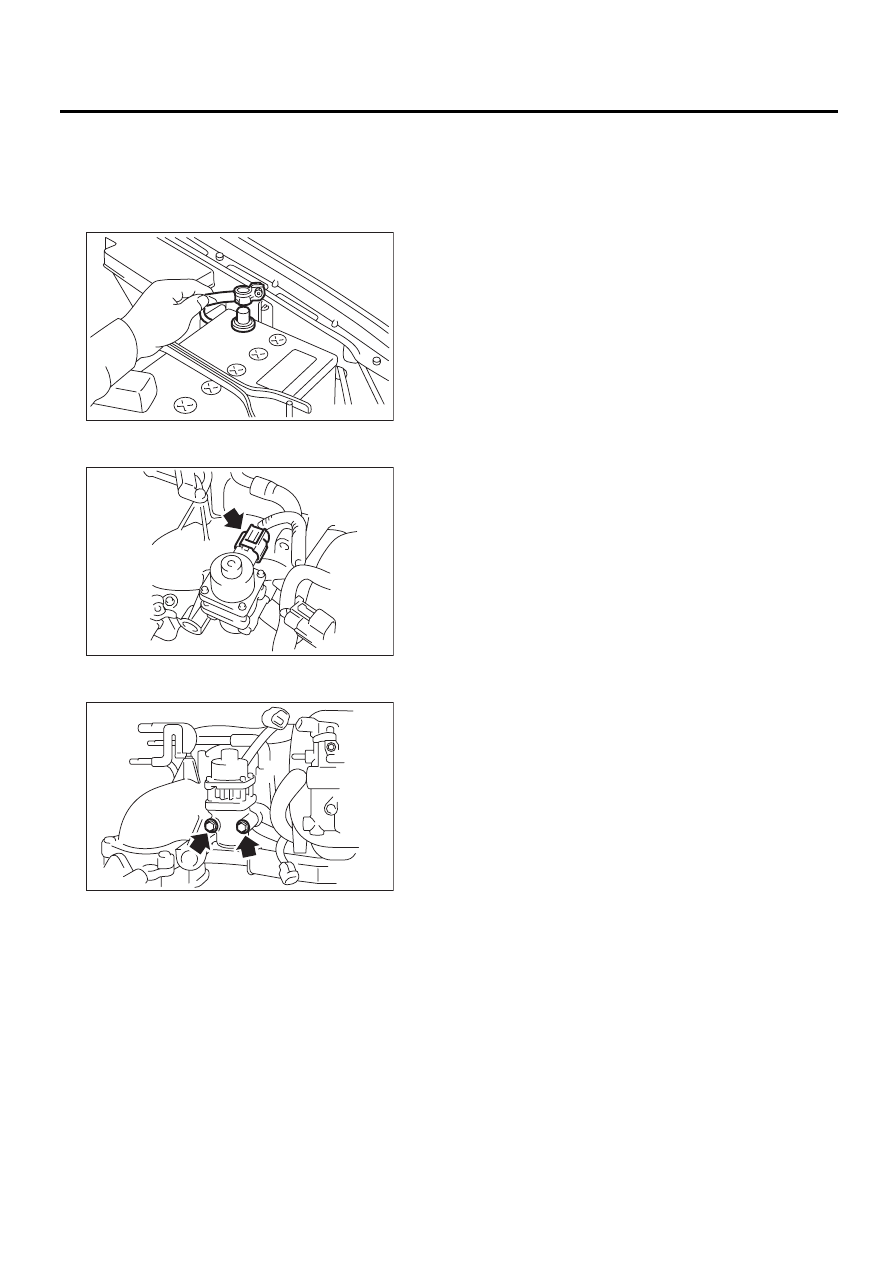

FU(H4SO)-35

Клапан рециркуляции выхлопных газов

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

14.Клапан рециркуляции

выхлопных газов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от клапана рециркуля-
ции выхлопных газов.

3) Снимите клапан рециркуляции выхлопных
газов с впускного коллектора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

FU-00009

FU-01152

FU-01153

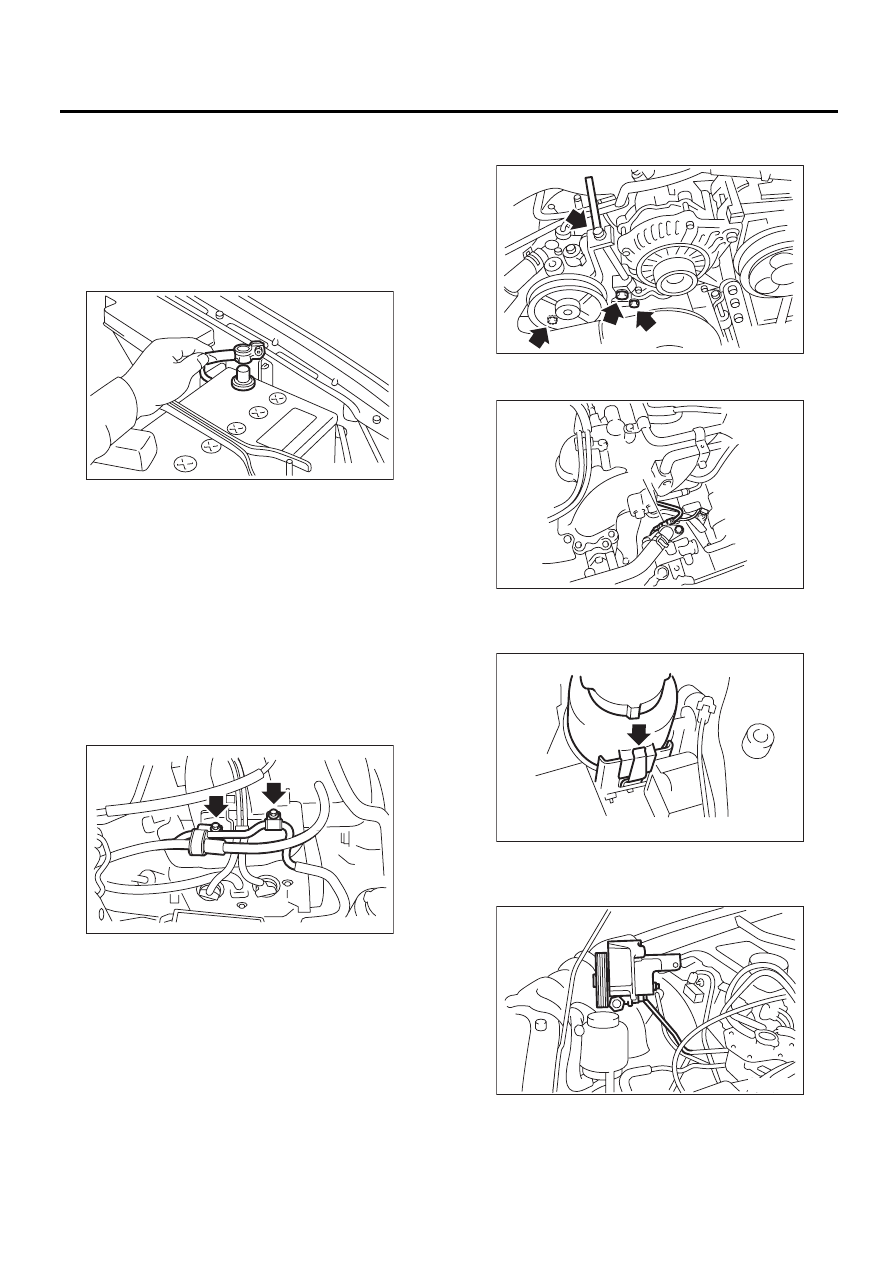

FU(H4SO)-36

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

15.Топливный инжектор

A: СНЯТИЕ

1. ПРАВАЯ СТОРОНА

1) Сбросьте давление в топливной системе.
<См. FU(H4SO)-48, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Отсоедините провод массы от аккумулятора.

3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Снимите корпус воздушного фильтра. <См.
IN(H4SO)-5, СНЯТИЕ, Корпус воздушного филь-
тра.>
5) Снимите насос усилителя рулевого управле-
ния и расширительный бачок усилителя руле-
вого управления.

(1) Снимите передний клиновидный ремень.
<См. ME(H4SO)-40, СНЯТИЕ, Клиновидный
ремень.>
(2) Отверните болты, которые крепят труб-
ки усилителя рулевого управления к щитку
впускного коллектора.

(3) Отверните болт крепления кронштейна
насоса усилителя рулевого управления.

(4) Отсоедините разъем (А) датчика насоса
усилителя рулевого управления

(5) Снимите расширительный бачок усили-
теля рулевого управления с кронштейна,
потянув его вверх.

(6) Положите насос усилителя рулевого уп-
равления и расширительный бачок на фар-
тук правого колеса.

FU-00009

FU-02690

FU-00139

FU-02433

(A)

FU-02572

FU-00021
