Subaru Forester (2008 год). Руководство - часть 35





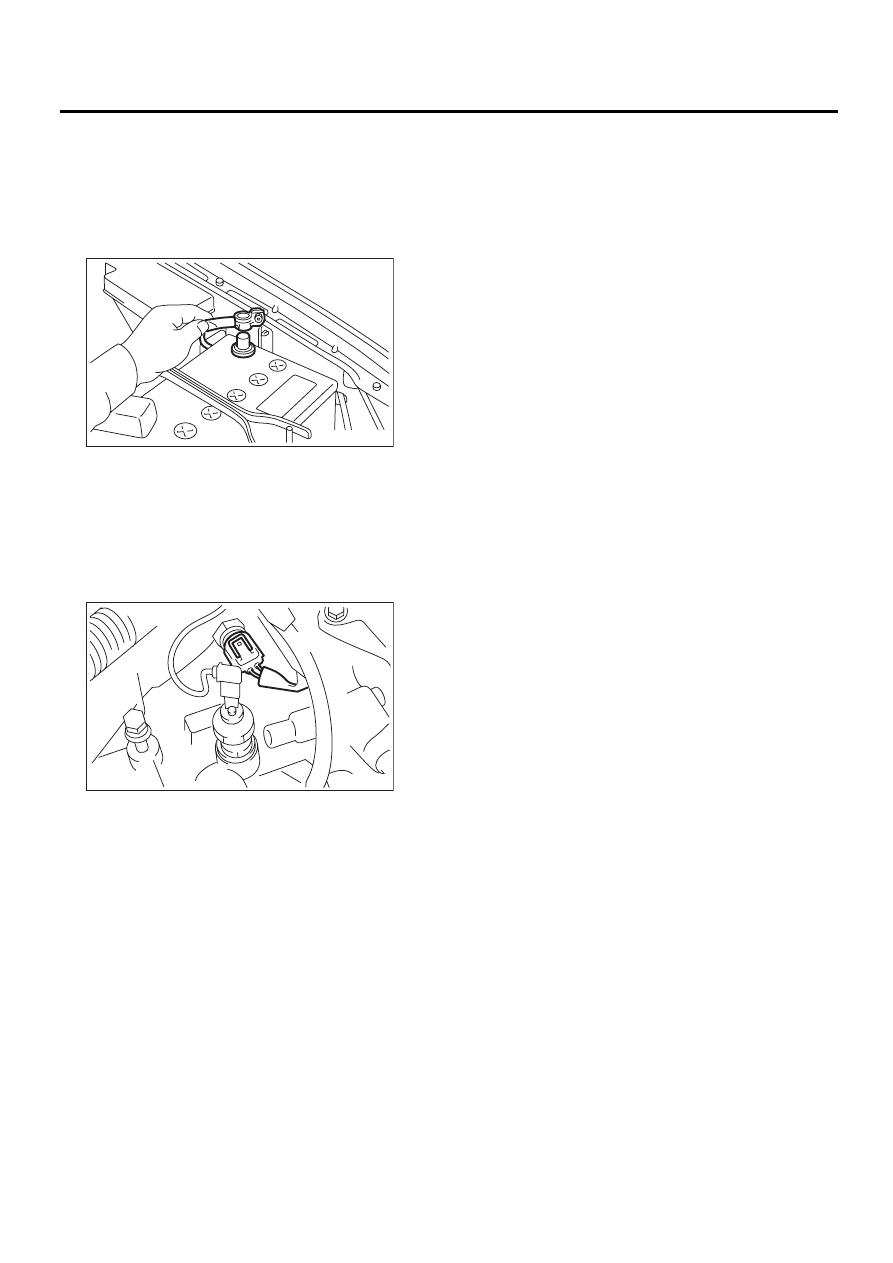

FU(H4SO)-25

Датчик температуры охлаждающей жидкости двигателя

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4. Датчик температуры

охлаждающей жидкости
двигателя

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите генератор. <См. SC(H4SO)-14, СНЯ-
ТИЕ, Генератор.>
3) Слейте охлаждающую жидкость двигателя.
<См. CO(H4SO)-20, СЛИВ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлажда-
ющая жидкость двигателя.>
4) Отсоедините разъемы от датчика темпера-
туры охлаждающей жидкости двигателя.

5) Снимите датчик температуры охлаждающей
жидкости двигателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

FU-00009

FU-00055

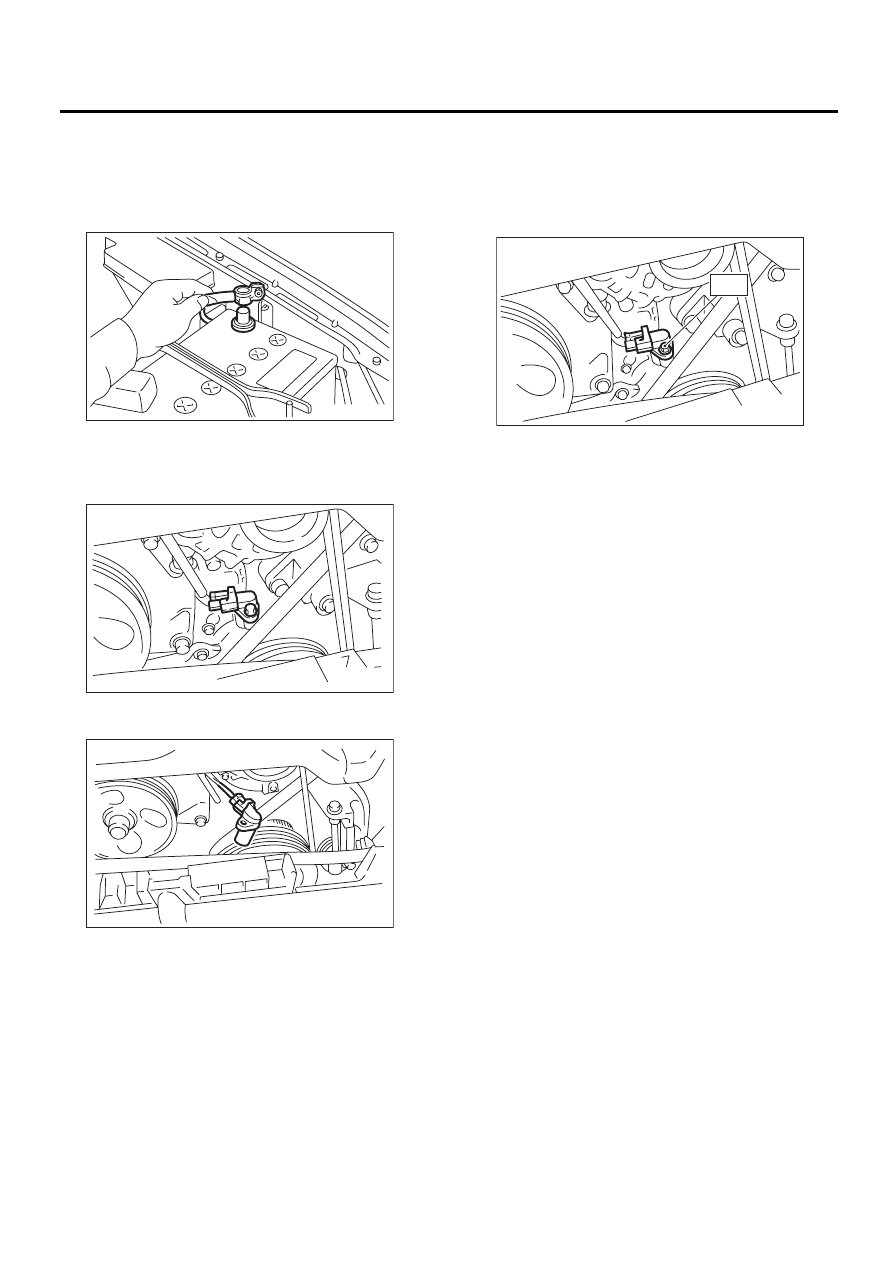

FU(H4SO)-26

Датчик угла поворота коленчатого вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

5. Датчик угла поворота

коленчатого вала

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите генератор. <См. SC(H4SO)-14, СНЯ-
ТИЕ, Генератор.>
3) Отверните болт, который крепит датчик угла
поворота коленчатого вала к блоку цилиндров.

4) Снимите датчик угла поворота коленчатого
вала и отсоедините его разъем.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

T: 6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

FU-00009

FU-00056

FU-00057

FU-00058

T

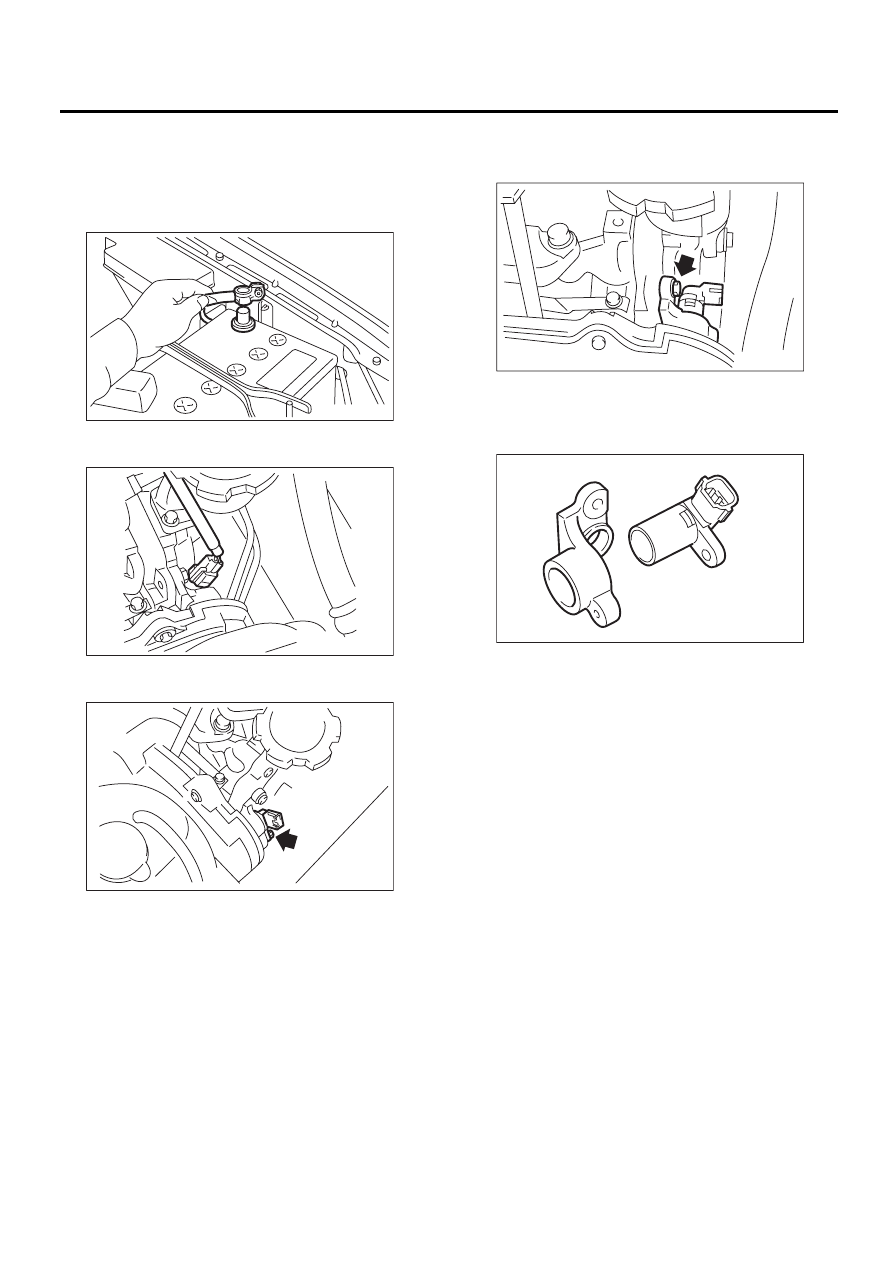

FU(H4SO)-27

Датчик положения распределительного вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6. Датчик положения

распределительного вала

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем датчика положения рас-
пределительного вала.

3) Отверните болт, который крепит датчик по-
ложения распределительного вала к опоре.

4) Снимите болт, который крепит опору датчи-
ка положения распределительного вала к ле-
вой крышке распределительного вала

5) Снимите датчик положения распредели-
тельного вала и опору, как единый узел.
6) Снимите сам датчик положения распредели-
тельного вала.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Опора датчика положения распредели-
тельного вала

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

Датчик положения распределительного
вала

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

FU-00009

FU-01335

FU-00177

FU-00178

FU-00179

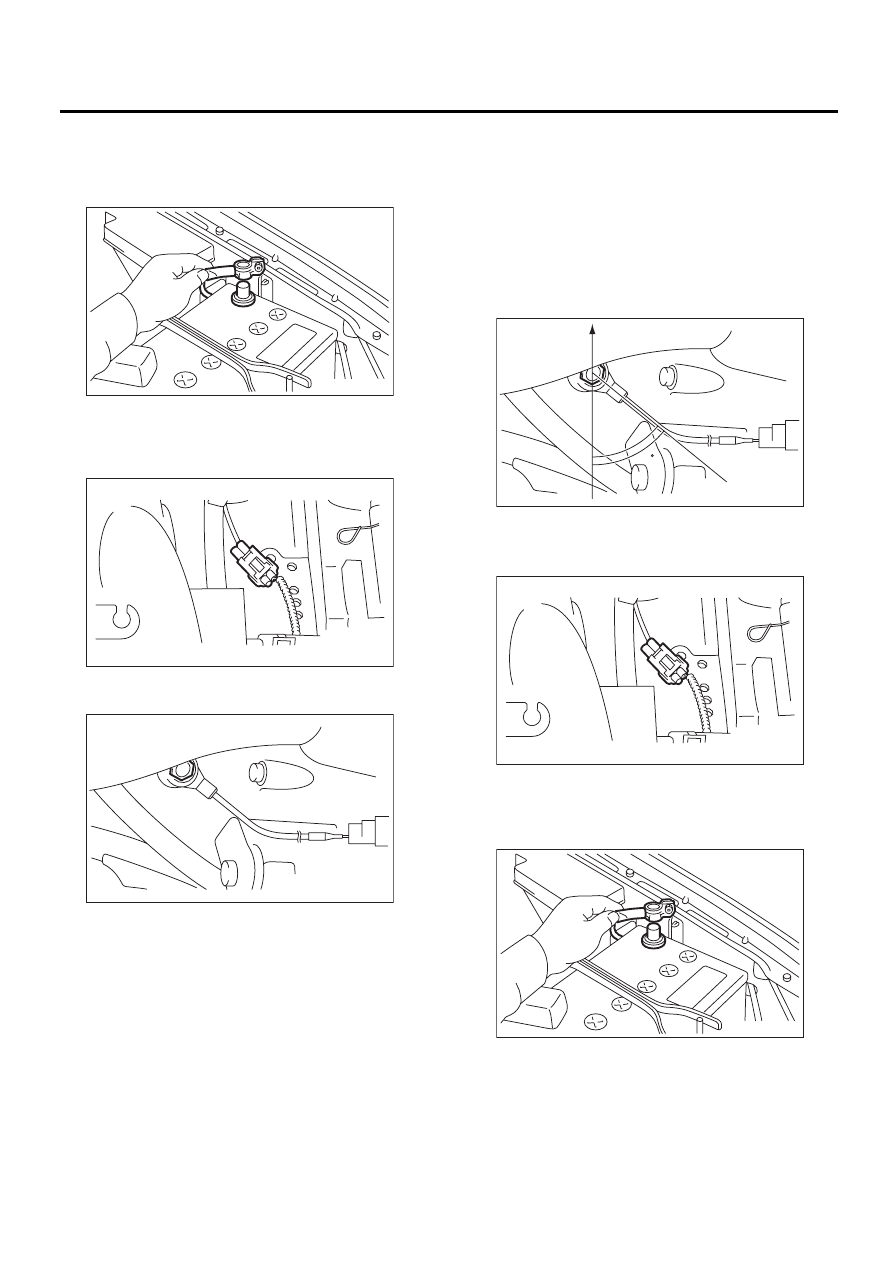

FU(H4SO)-28

Датчик детонации

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

7. Датчик детонации

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборную камеру. <См.
IN(H4SO)-6, СНЯТИЕ, Воздухозаборная ка-
мера.>
3) Отсоедините разъем датчика детонации.

4) Снимите датчик детонации с блока цилинд-
ров.

B: УСТАНОВКА

1) Установите датчик детонации на блок ци-
линдров.

ПРИМЕЧАНИЕ:
Угол отвода провода датчика детонации дол-
жен быть равен 60° по отношению к задней
части двигателя.

Момент затяжки:

24 Нм (2,4 кгс-м, 17,7 фунт-сила-фут)

2) Подключите разъем к датчику детонации.

3) Установите воздухозаборную камеру
<См. IN(H4SO)-6, УСТАНОВКА, Воздухозабор-
ная камера.>
4) Присоедините провод массы к аккумулятору.

FU-00009

FU-01334

FU-00519

(A) Переднее направление

FU-00413

(A)

60

FU-01334

FU-00009
