Subaru Forester (2008 год). Руководство - часть 36





FU(H4SO)-29

Датчик положения дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8. Датчик положения

дроссельной заслонки

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Корпус дроссельной заслонки является нераз-
борной деталью, т.е. нельзя снимать датчик
положения дроссельной заслонки с корпуса
дроссельной заслонки.
Обратитесь к разделу “Корпус дроссельной
заслонки”, в котором приведены процедуры
снятия и установки. <См. FU(H4SO)-13, СНЯ-
ТИЕ, Корпус дроссельной заслонки.> <См.
FU(H4SO)-13, УСТАНОВКА, Корпус дроссель-
ной заслонки.>

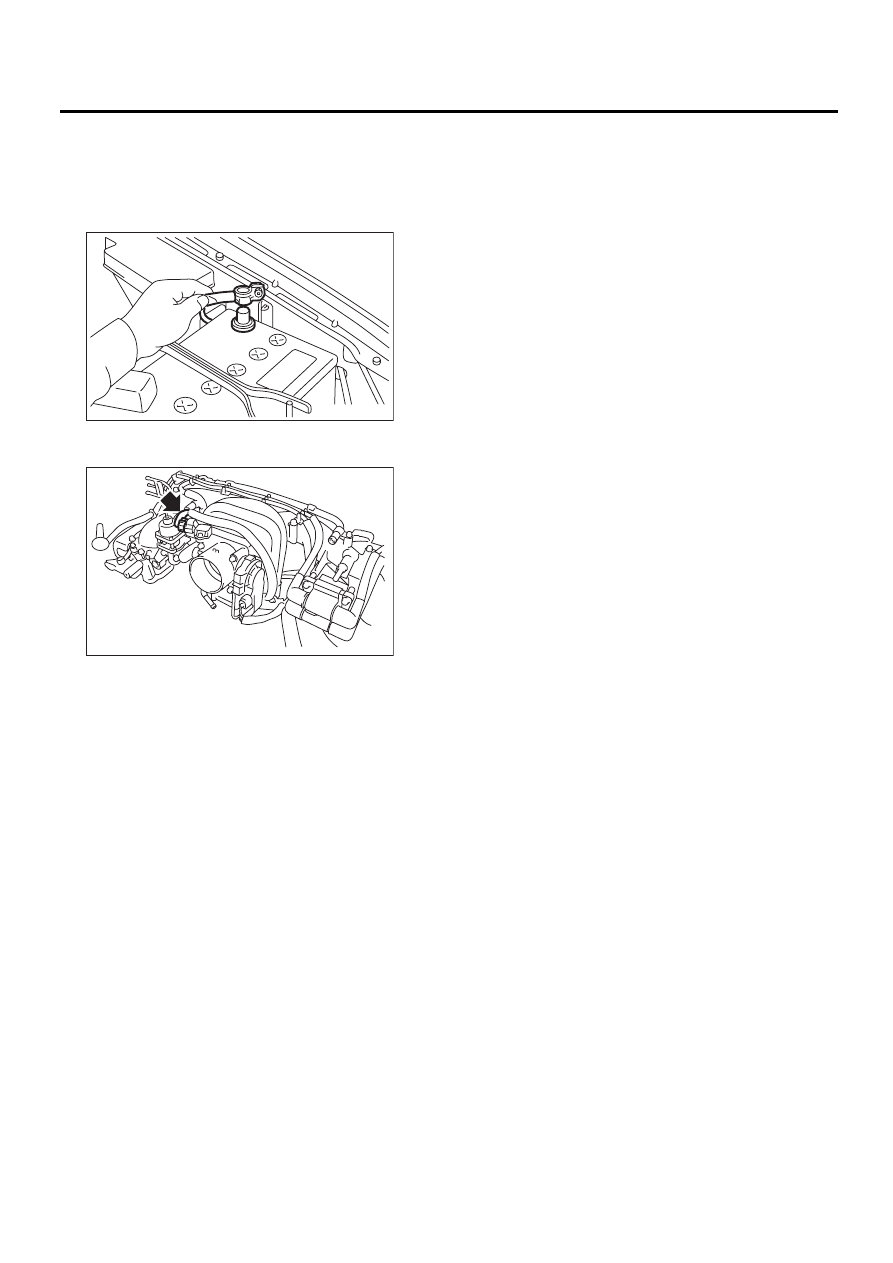

FU(H4SO)-30

Датчик абсолютного давления в коллекторе

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

9. Датчик абсолютного

давления в коллекторе

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем датчика абсолютного
давления в коллекторе.

3) Снимите датчик абсолютного давления в
коллекторе с корпуса дроссельной заслонки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новое уплотнительное кольцо.

Момент затяжки:

2 Нм (0,2 кгс-м, 1,5 фунт-сила-фут)

FU-00009

FU-01105

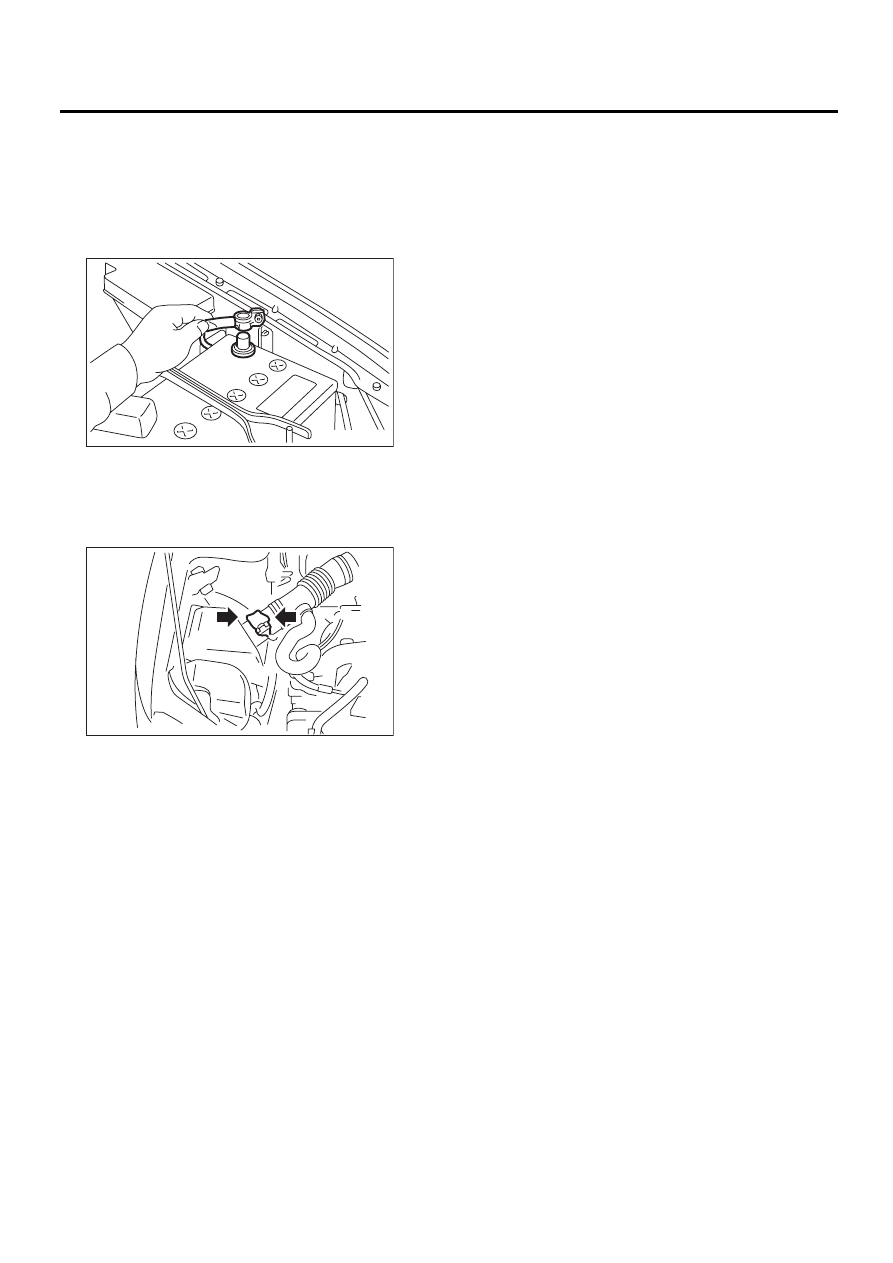

FU(H4SO)-31

Датчик массового расхода воздуха и температуры впускаемого воздуха

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

10.Датчик массового расхода

воздуха и температуры
впускаемого воздуха

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.
3) Снимите датчик массового расхода воздуха
и температуры впускаемого воздуха.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1 Нм (0,1 кгс-м, 0,7 фунт-сила-фут)

FU-00009

FU-02416

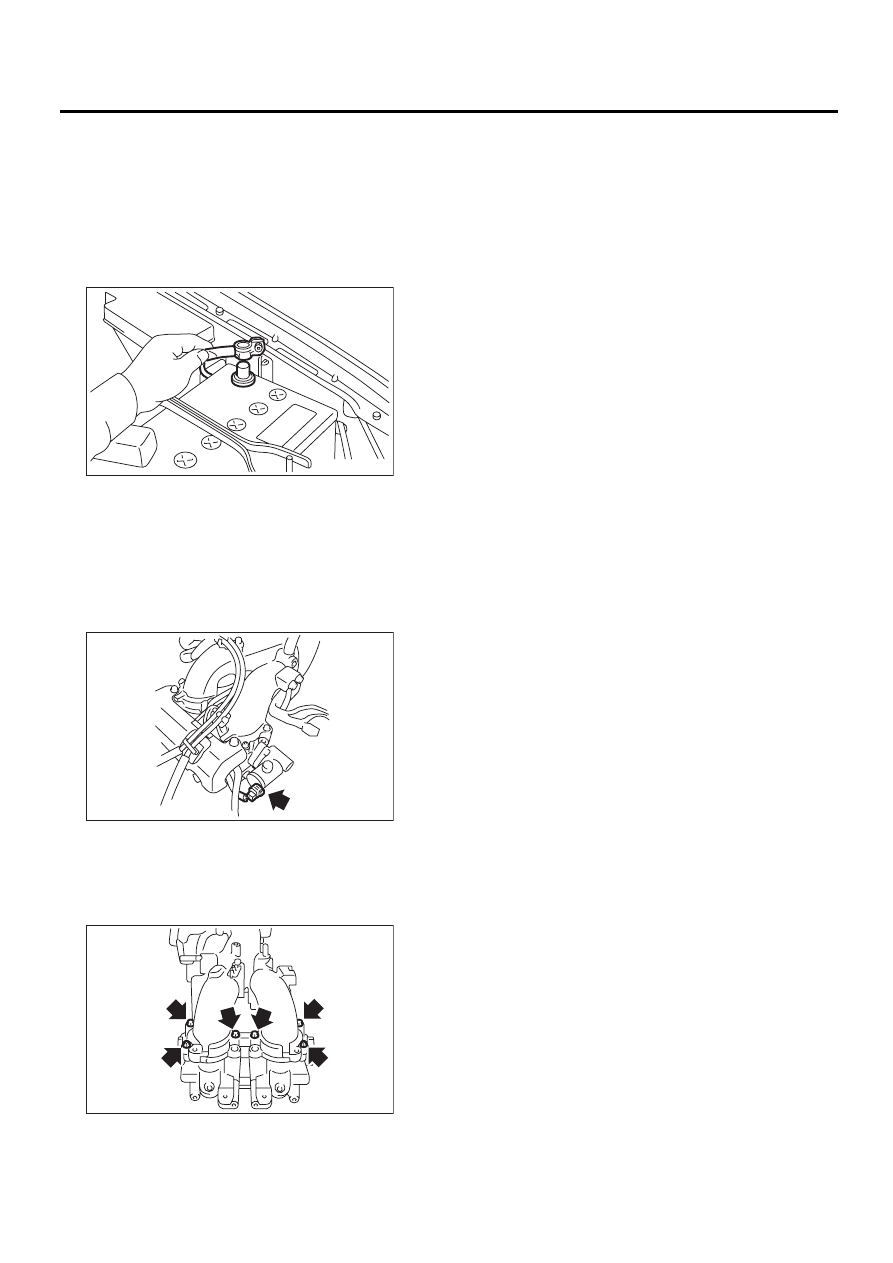

FU(H4SO)-32

Узел клапана воздушного потока

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

11.Узел клапана воздушного

потока

A: СНЯТИЕ

1) Сбросьте давление в топливной системе.
<См. FU(H4SO)-48, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Отсоедините провод массы от аккумулятора.

3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Снимите впускной коллектор.
<См. FU(H4SO)-14, СНЯТИЕ, Впускной коллек-
тор.>
5) Отсоедините разъем от привода клапана
воздушного потока и датчика положения кла-
пана воздушного потока.

6) Снимите топливный инжектор.
<См. FU(H4SO)-36, СНЯТИЕ, Топливный ин-
жектор.>
7) Снимите корпус клапана воздушного потока
с впускного коллектора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

8,75 Нм (0,89 кгс-м, 6,5 фунт-сила-фут)

FU-00009

FU-01107

FU-01104
