Subaru Forester (2008 год). Руководство - часть 40





FU(H4SO)-45

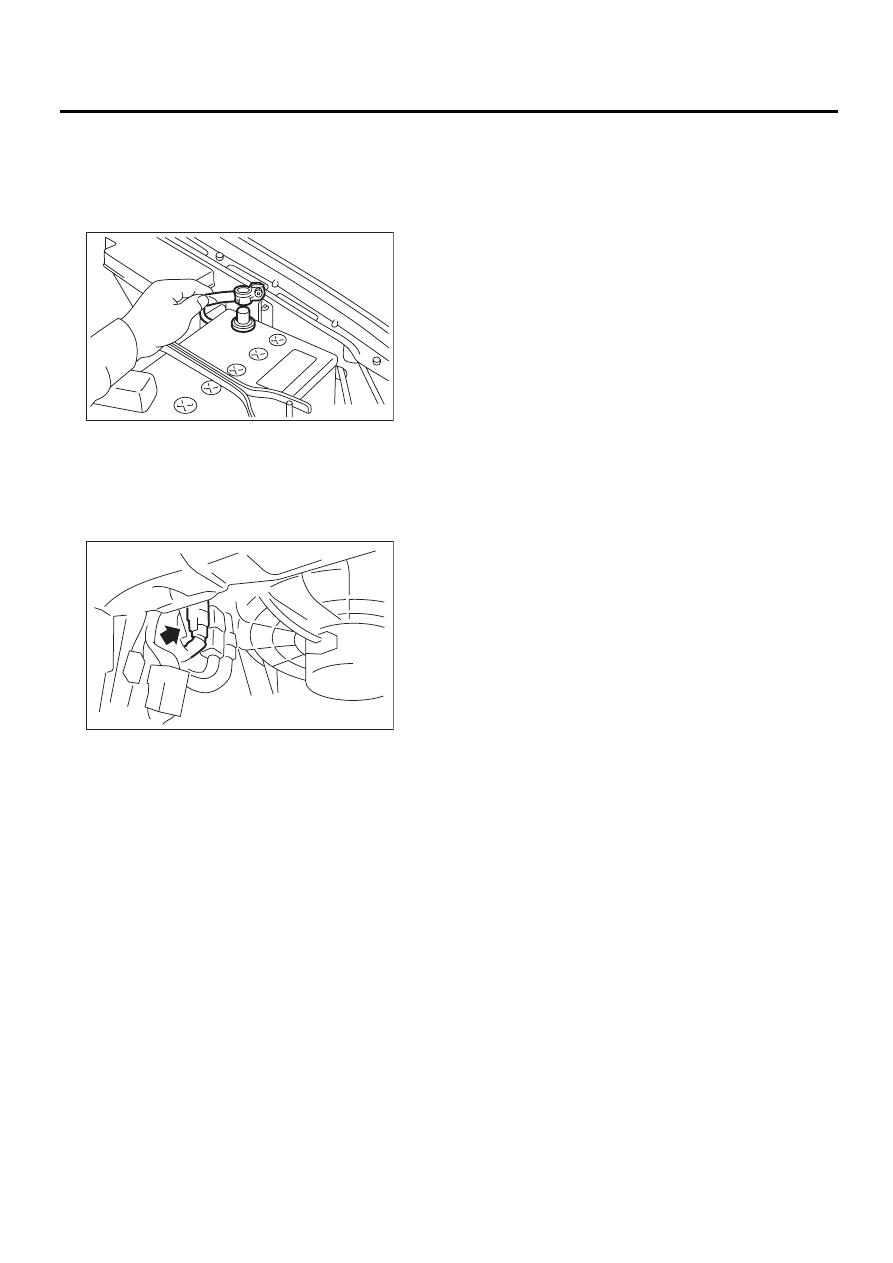

Главное реле

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

19.Главное реле

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите переднюю часть отделки порога со
стороны пассажира.
4) Отсоедините разъемы от главного реле.

5) Снимите главное реле с монтажного кронш-
тейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

FU-00009

FU-02645

FU(H4SO)-46

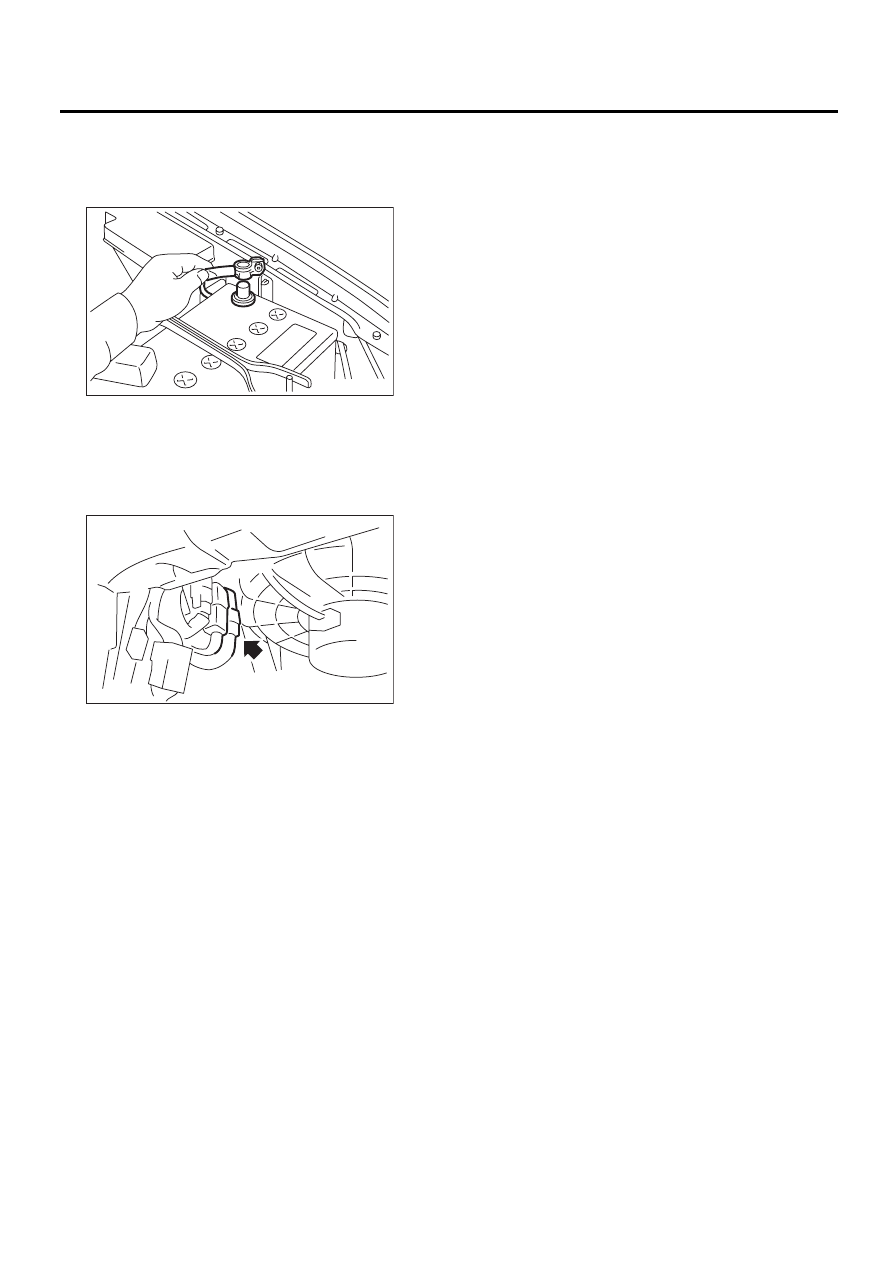

Реле топливного насоса

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

20.Реле топливного насоса

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите переднюю часть отделки порога со
стороны пассажира.
4) Отсоедините разъем от реле топливного на-
соса.

5) Снимите реле топливного насоса с монтаж-
ного кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

FU-00009

FU-02643

FU(H4SO)-47

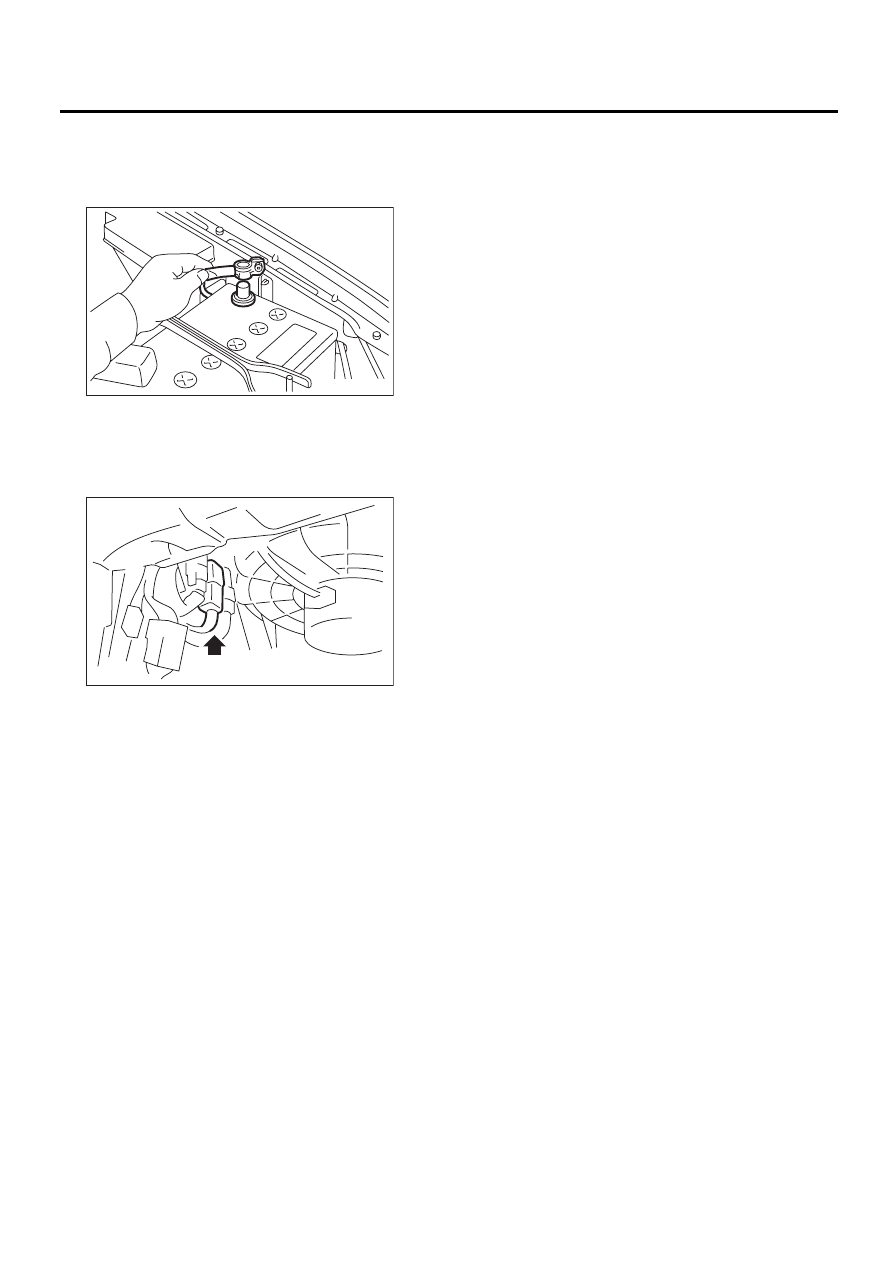

Реле электронной дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

21.Реле электронной

дроссельной заслонки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите переднюю часть отделки порога со
стороны пассажира.
4) Отсоедините разъем от реле электронной
дроссельной заслонки.

5) Снимите реле электронной дроссельной за-
слонки с монтажного кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

FU-00009

FU-02646

FU(H4SO)-48

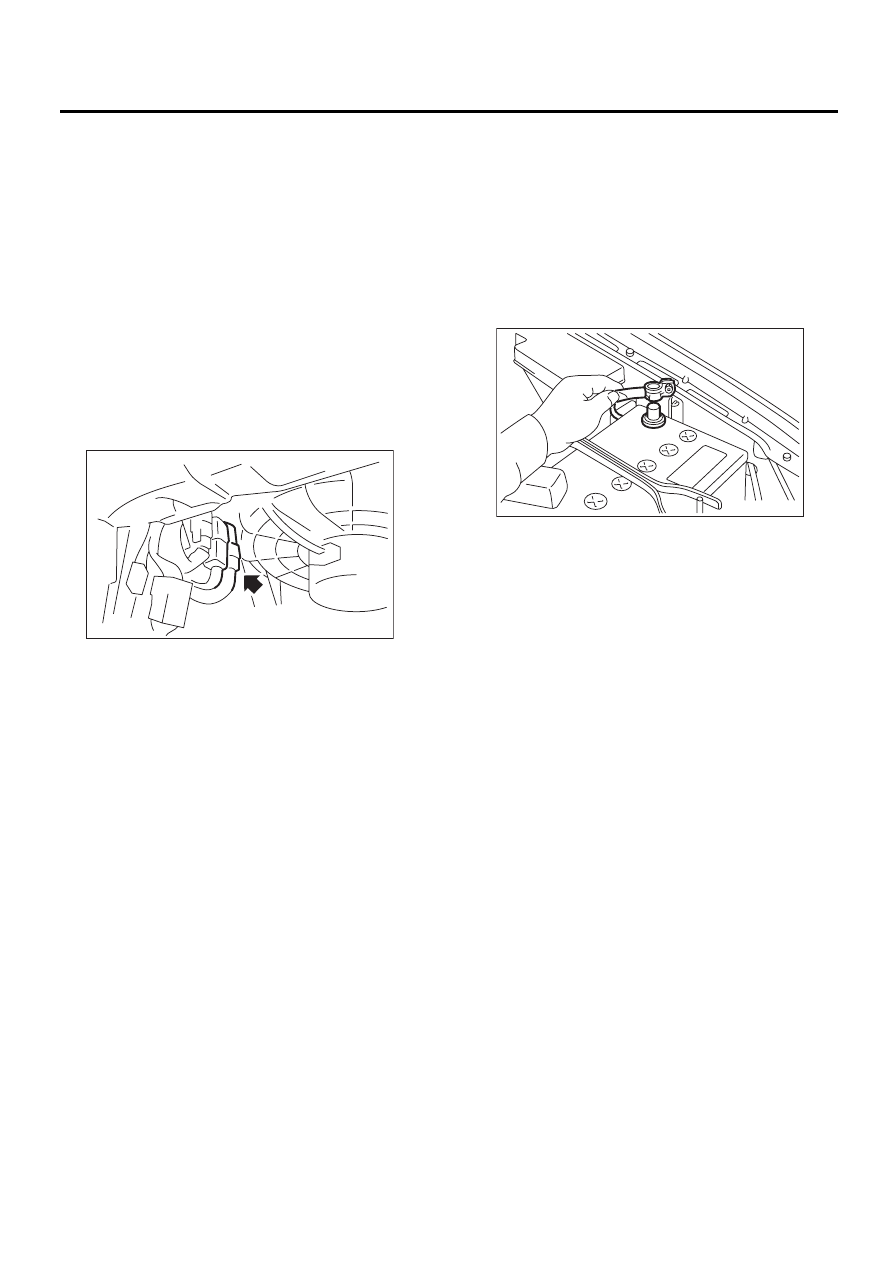

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

22.Топливо

A: ПРОЦЕДУРА

1. СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВНОЙ
СИСТЕМЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
2) Снимите переднюю часть отделки порога со
стороны пассажира.
3) Отсоедините разъем от реле топливного на-
соса.

4) Запустите двигатель и оставьте его рабо-
тать пока он не заглохнет.
5) После остановки двигателя, проверните ко-
ленчатый вал в течение 5 секунд.
6) Переведите выключатель зажигания в поло-
жение OFF.

2. СЛИВ ТОПЛИВА

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Сбросьте давление в топливной системе.
<См. FU(H4SO)-48, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Отсоедините провод массы от аккумулятора.

3) Снимите топливный насос. <См. FU(H4SO)-55,
СНЯТИЕ, Топливный насос.>
4) Слейте топливо при помощи насоса и т.п. че-
рез установочную зону топливного насоса.

ОСТОРОЖНО:
Используйте насосы и т.п., устойчивые к бен-
зину.
5) Установите топливный насос. <См. FU(H4SO)-
56, УСТАНОВКА, Топливный насос.>

FU-02643

FU-00009
