EN(H4SO)(diag)-190

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение между разъемом заднего
датчика кислорода и массой кузова.

Разъем и клемма

(E22) № 3 (+) — Масса кузова (–):

Напряжение со-
ставляет 0,2 —
0,5 В?

Переходите к шагу
8.

Устраните неис-
правность в провод-
ке и разъеме.

ПРИМЕЧАНИЕ:
Устраните следую-
щие неполадки.
• Разрыв цепи в
проводке между
ECM и датчиком
кислорода
• Плохой контакт в
ECM и заднем дат-
чике кислорода
• Плохой контакт в
разъеме ECM

ПРОВЕРКА ЭКРАНА ЗАДНЕГО ДАТЧИКА КИСЛО-
РОДА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Обнажите экран части проводки разъема заднего
датчика кислорода, проходящей по кузову.
3) Измерьте сопротивление между экраном датчика
и массой кузова.

Сопротивление со-
ставляет менее
1 Ом?

Замените задний
датчик кислорода.
<См. FU(H4SO)-34,
Задний датчик кис-
лорода.>

Устраните разрыв
цепи в проводке
заднего датчика
кислорода.

Шаг

Проверка

Да

Нет

EN(H4SO)(diag)-191

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AR:КДН P0458 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ КЛАПАНА УПРАВЛЕНИЯ

ПРОДУВКОЙ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный режим холостого хода

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>

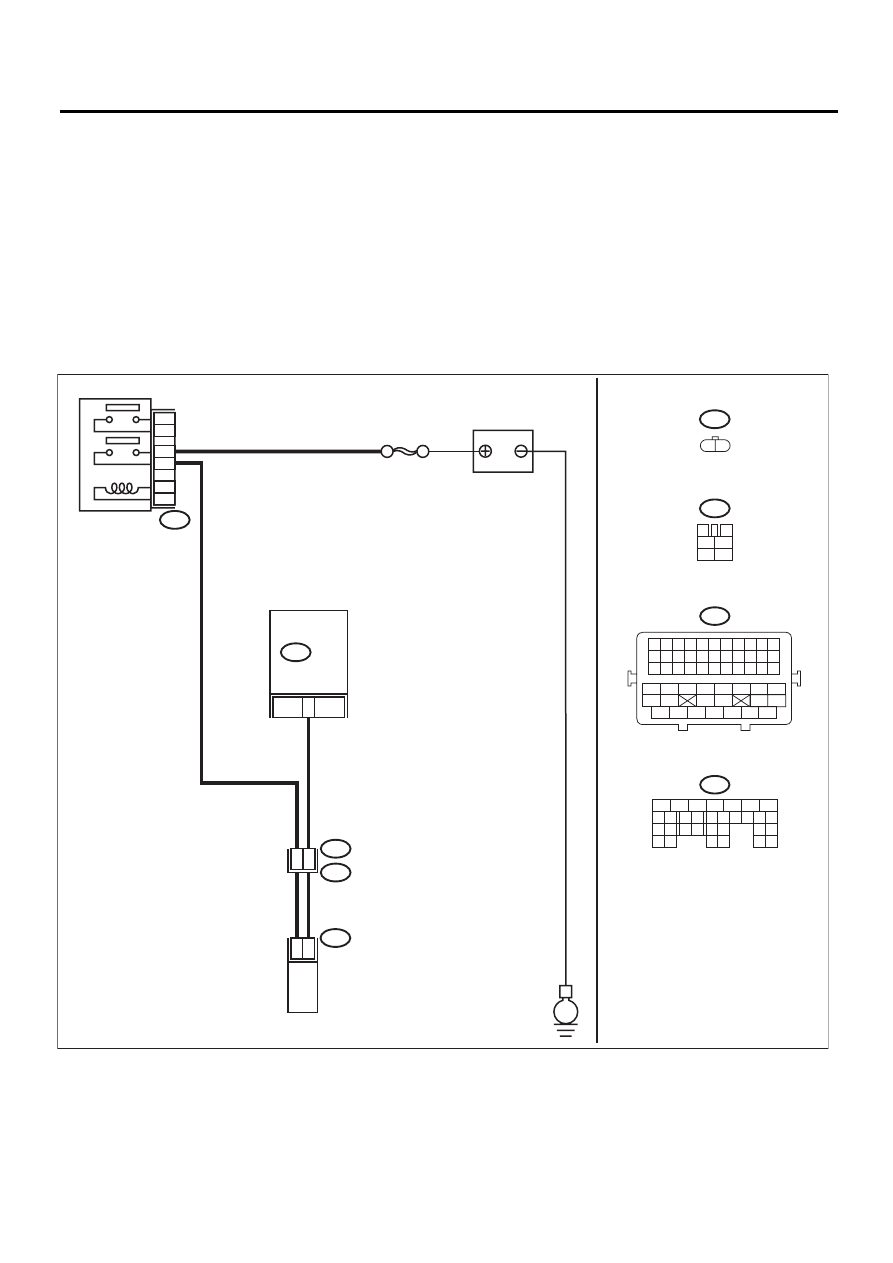

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

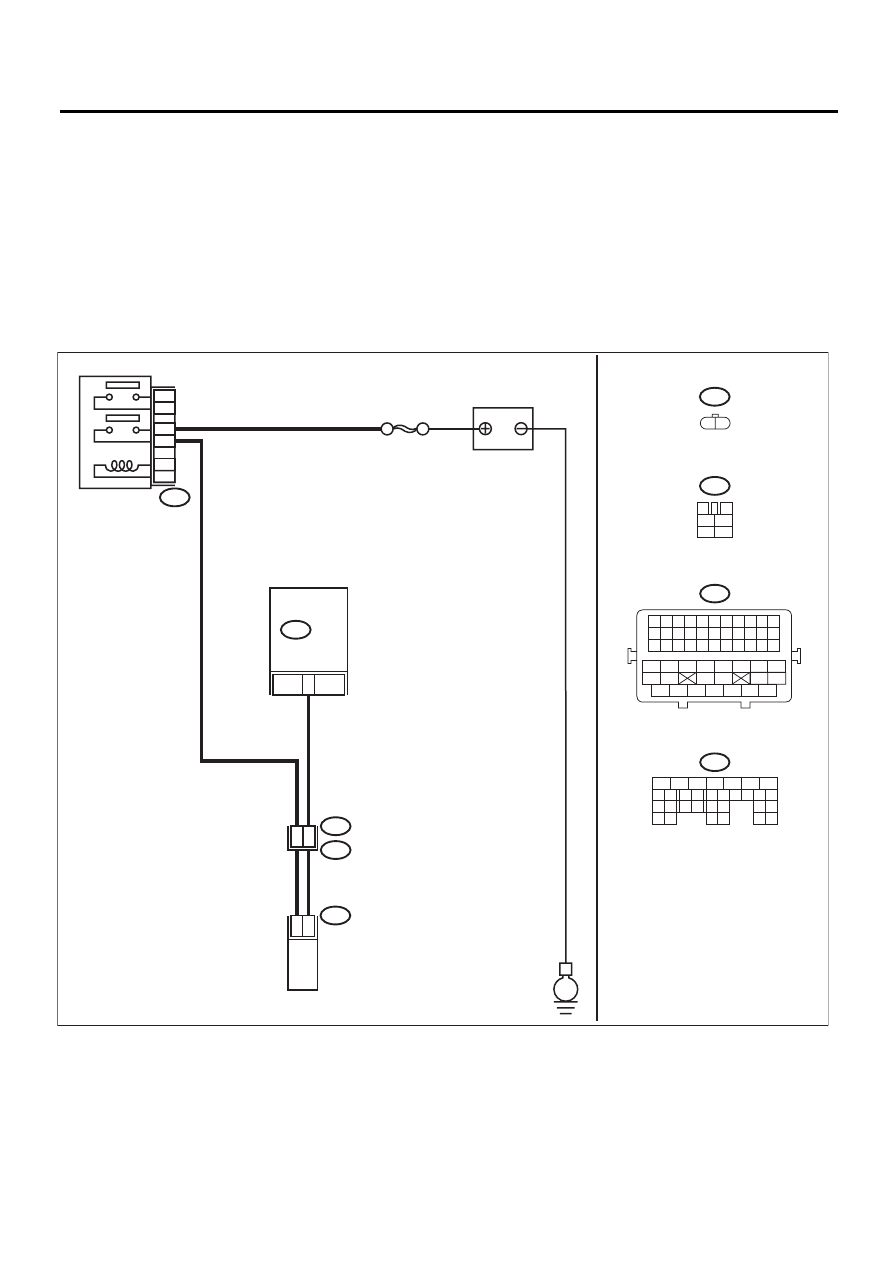

EN-06304

B21

B47

SBF-7

B137

B21

10 11 12 13 14 15

19 20

22
28 29

26 27

B137

1 2

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

ECM

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА

EN(H4SO)(diag)-192

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ ECM.
1) Переведите выключатель зажигания в по-
ложение ON.
2) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B137) № 29 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 2.

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УПРАВ-
ЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM и электро-
магнитного клапана управления продувкой ад-
сорбера.
3) Измерьте сопротивление между разъемом
электромагнитного клапана управления про-
дувкой адсорбера и массой двигателя.

Разъем и клемма

(E4) № 2 — Масса двигателя:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 3.

Устраните короткое за-
мыкание на массу в про-
водке между ECM и
разъемом электромаг-
нитного клапана управ-
ления продувкой адсор-
бера.

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УПРАВ-
ЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА.
Измерьте сопротивление в проводке между
ECM и электромагнитным клапаном управле-
ния продувкой адсорбера.

Разъем и клемма

(B137) № 29 — (E4) № 2:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и разъ-
еме.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в провод-
ке между ECM и разъ-
емом электромагнитно-
го клапана управления
продувкой адсорбера
• Плохой контакт в со-
единительном разъеме

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПА-
НА УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА.
1) Снимите электромагнитный клапан управ-
ления продувкой адсорбера.
2) Измерьте сопротивление между клеммами
электромагнитного клапана управления про-
дувкой адсорбера.

Клеммы

№ 1 — № 2:

Сопротивление в диа-
пазоне 10 — 100 Ом?

Переходите к ша-
гу 5.

Замените электромаг-
нитный клапан управле-
ния продувкой адсорбе-
ра. <См. EC(H4SO)-7,
Электромагнитный кла-
пан управления продув-
кой адсорбера.>

ПРОВЕРКА ПИТАНИЯ ЭЛЕКТРОМАГНИТНО-
ГО КЛАПАНА УПРАВЛЕНИЯ ПРОДУВКОЙ
АДСОРБЕРА.
1) Переведите выключатель зажигания в по-
ложение ON.
2) Измерьте напряжение между электромаг-
нитным клапаном управления продувкой ад-
сорбера и массой двигателя.

Разъем и клемма

(E4) № 1 (+) — Масса двигателя (–):

Напряжение составля-
ет 10 В или более?

Устраните пло-
хой контакт в
разъеме электро-
магнитного кла-
пана управления
продувкой адсор-
бера.

Устраните неисправ-
ность в проводке и разъ-
еме.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в провод-
ке между главным реле
и разъемом электромаг-
нитного клапана управ-
ления продувкой адсор-
бера.
• Плохой контакт в со-
единительном разъеме
• Плохой контакт в
разъеме главного реле

EN(H4SO)(diag)-193

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AS:КДН P0459 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ КЛАПАНА

УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ
ПАРОВ

EN-06304

B21

B47

SBF-7

B137

B21

10 11 12 13 14 15

19 20

22
28 29

26 27

B137

1 2

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

ECM

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА
