EN(H4SO)(diag)-194

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕК-
ТРОМАГНИТНЫМ КЛАПАНОМ УПРАВЛЕНИЯ
ПРОДУВКОЙ АДСОРБЕРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и электромаг-
нитного клапана управления продувкой адсор-
бера.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B137) № 29 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
электромагнит-
ного клапана уп-
равления продув-
кой адсорбера.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПА-
НА УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте сопротивление между клеммами
электромагнитного клапана управления про-
дувкой адсорбера.

Клеммы

№ 1 — № 2:

Сопротивление составляет
менее 1 Ом?

Замените элект-
ромагнитный
клапан управле-
ния продувкой
адсорбера. <См.
EC(H4SO)-7,
Электромагнит-
ный клапан уп-
равления продув-
кой адсорбера.>

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4SO)(diag)-195

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AT:КДН P0462 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ

ТОПЛИВА “А”

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0463. <См. EN(H4SO)(diag)-195, КДН
P0463 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ ТОПЛИВА “A”, Процедура диа-
гностики с использованием кодов диагностики неисправностей (КДН).>

AU:КДН P0463 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ

ТОПЛИВА “A”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

AV:КДН P0500 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ “А”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на Subaru
Select Monitor КДН P0462 или
P0463?

Проверьте ком-
бинацию прибо-
ров. <См. IDI-16,
ПРОВЕРКА ДАТ-
ЧИКА УРОВНЯ
ТОПЛИВА, ПРО-
ВЕРКА, Система
комбинации при-
боров.>

Даже если горит конт-
рольная лампа обна-
ружения неисправнос-
ти, цепь в настоящий
момент работает нор-
мально. Повторите не-
исправность, затем
выполните диагности-
ку еще раз.

ПРИМЕЧАНИЕ:
В этом случае причи-
ной может быть вре-
менный плохой кон-
такт в разъеме.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН СИСТЕМЫ ABS.
Проверьте КДН системы ABS.

Отображаются ли КДН сис-
темы ABS?

Проведите диагностику
в соответствии с КДН.
<См. ABS(diag)-38, Спи-
сок кодов диагностики
неисправностей (КДН).>

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4SO)(diag)-196

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AW:КДН P0512 ЦЕПЬ ЗАПРОСА СТАРТЕРА

1. МОДЕЛЬ БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

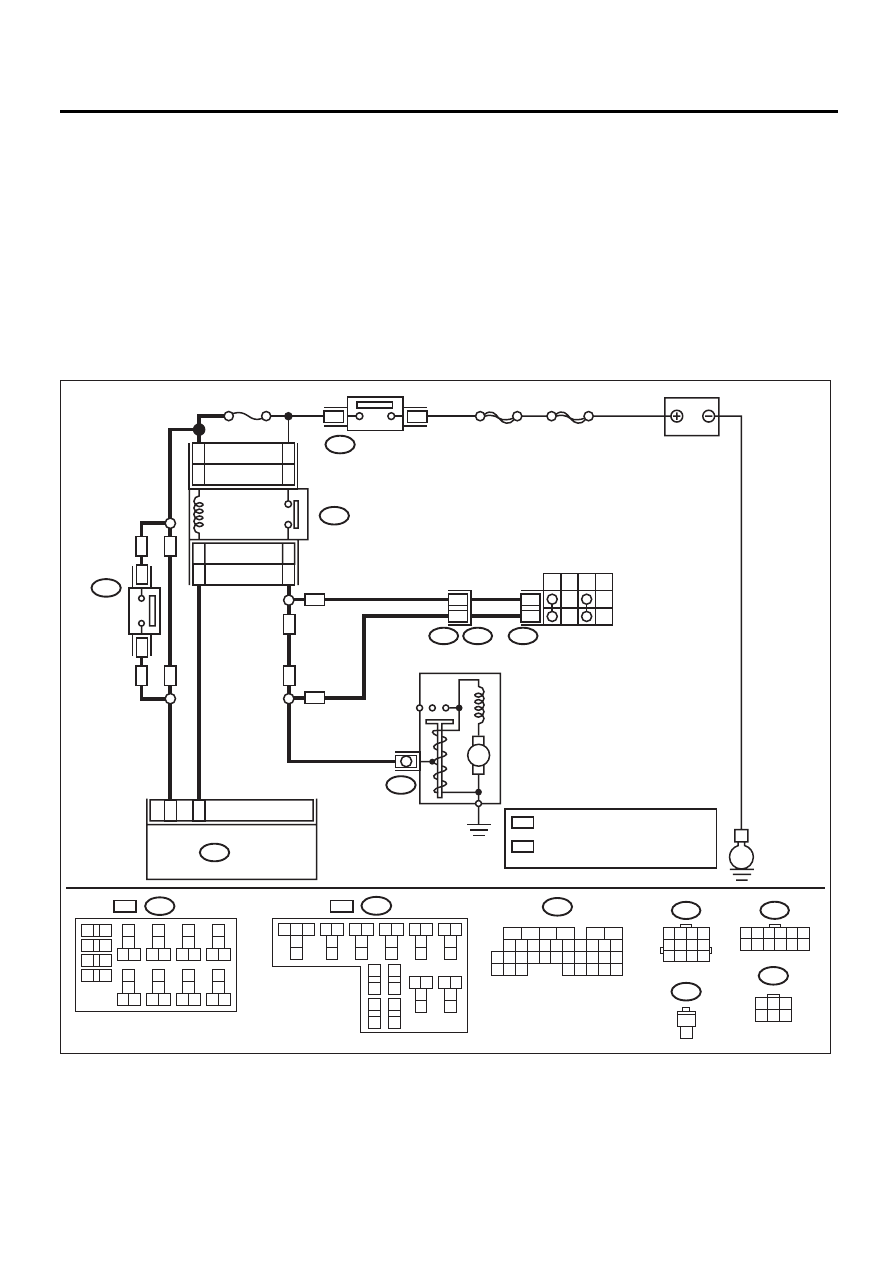

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06305

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

No.21

RHD

B225

B225

ГЛАВНЫЙ SBF

SBF-6

E

22

24

15

13

23

25

B136

B72

B136

20

32

B72

B14

3

2

M

8

6 7

13

12

10 11

17

16

14 15

21

28

29

20

18 19

9

4

1 2 3

5

25

24

22 23

37

36

34 35

41

40

38 39

32

33

26

27

30

31

1

3

4 5 6

2

B106

B12

T3

T7

P

R

N

D

7

12

11

12

B12

T7

1 2 3 4 5 6
7 8 9 10 11 12

1 2 3 4
5 6 7 8
9 10 11 12

AT

AT

LHD

MT

MT

LHD

16

14

LHD

RHD

:

RHD : B225

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

B106

1
2

 : МОДЕЛИ MT С ЛЕВОСТОРОННИМ
   УПРАВЛЕНИЕМ

LM

 : КРОМЕ МОДЕЛИ MT
   С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

EM

21

LM

LM

EM

EM

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

ДАТЧИК

НАЖАТИЯ

ПЕДАЛИ

СЦЕП-

ЛЕНИЯ

ECM

ДВИГАТЕЛЬ СТАРТЕРА

РЕЛЕ СТАРТЕРА

EN(H4SO)(diag)-197

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов диа-
гностики неисправнос-
ти (КДН)”. <См.
EN(H4SO)(diag)-96,
Список кодов диагнос-
тики неисправностей
(КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ВЫКЛЮЧАТЕЛЕМ ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в
положение ON.
4) Измерьте напряжение между ECM и
массой кузова.

Разъем и клемма

(B136) № 32 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните короткое
замыкание на цепь пи-
тания в проводке меж-
ду ECM и выключате-
лем зажигания.

Устраните пло-
хой контакт в
разъеме ECM.
