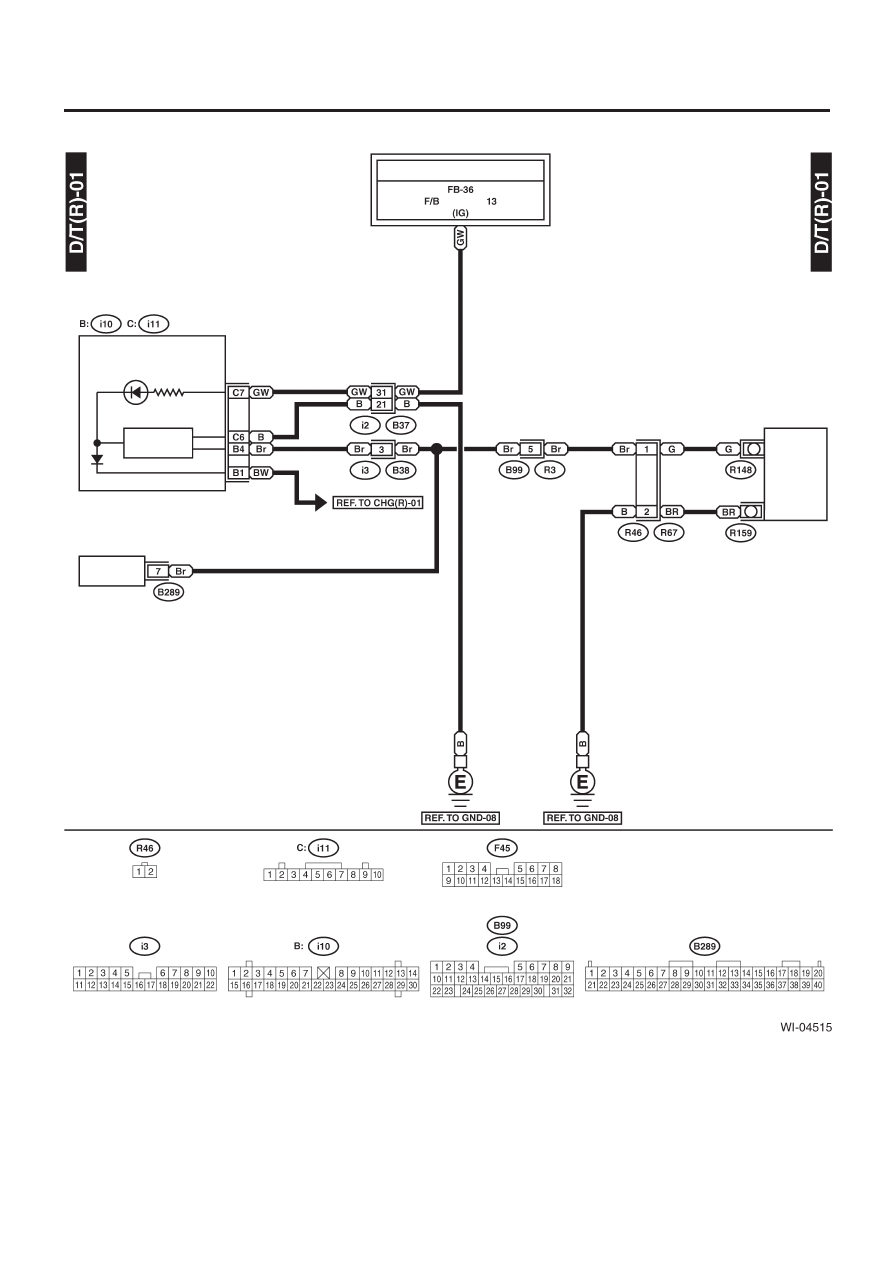

СИСТЕМА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ТЕМПЕРАТУРЫ МАСЛА ЗАДНЕГО ДИФФЕРЕНЦИАЛА

WI-267

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

К питанию

Предох. №

Комбинационный прибор

Предупреждающий световой
сигнал темп масла заднего
дифференциала

Цепь темп.

задн. дифф.

Модуль управления контролируемым
водителем межосевым дифференциалом

Датчик
температуры
масла заднего
дифференциала

Черный

Зеленый

Зеленый

Черный

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ПРОВОДКИ

WI-268

СИСТЕМА ПРОВОДКИ

47. Расположение компонентов проводки

А: РАСПОЛОЖЕНИЕ

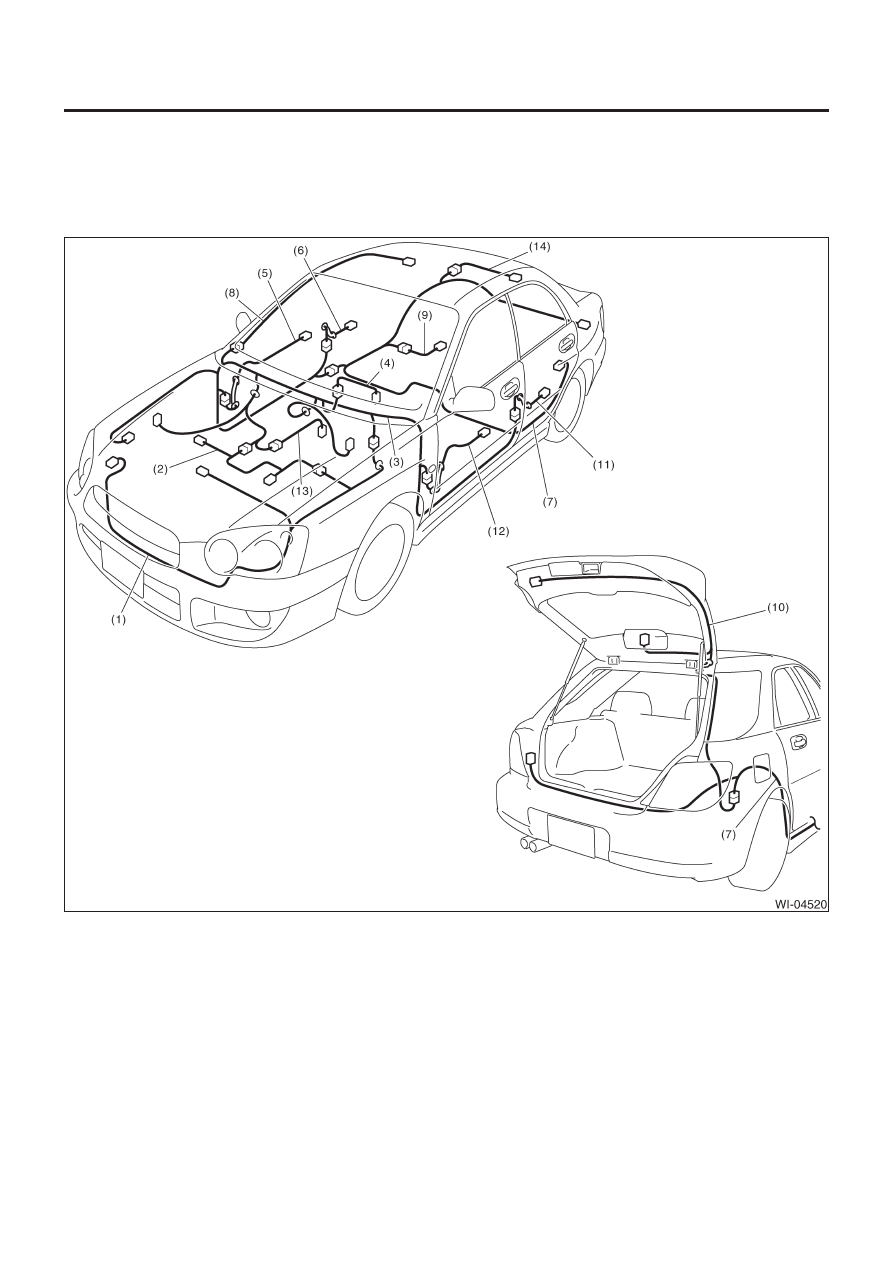

1. МОДЕЛЬ LHD

(1) Передний

пучок

проводки

(2)  Пучок проводки двигателя
(3)  Главный пучок проводки
(4)  Пучок проводки панели инструментов
(5)  Шнур передней правой двери
(6)  Шнур задней правой двери
(7)  Задний пучок проводки
(8) Шнур

крыши

(9)  Шнур топливного бака
(10)  Шнур задней дверцы
(11)  Шнур задней левой двери
(12)  Шнур передней левой двери
(13) Шнур трансмиссии
(14)  Шнур крышки багажника

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ПРОВОДКИ

WI-269

СИСТЕМА ПРОВОДКИ

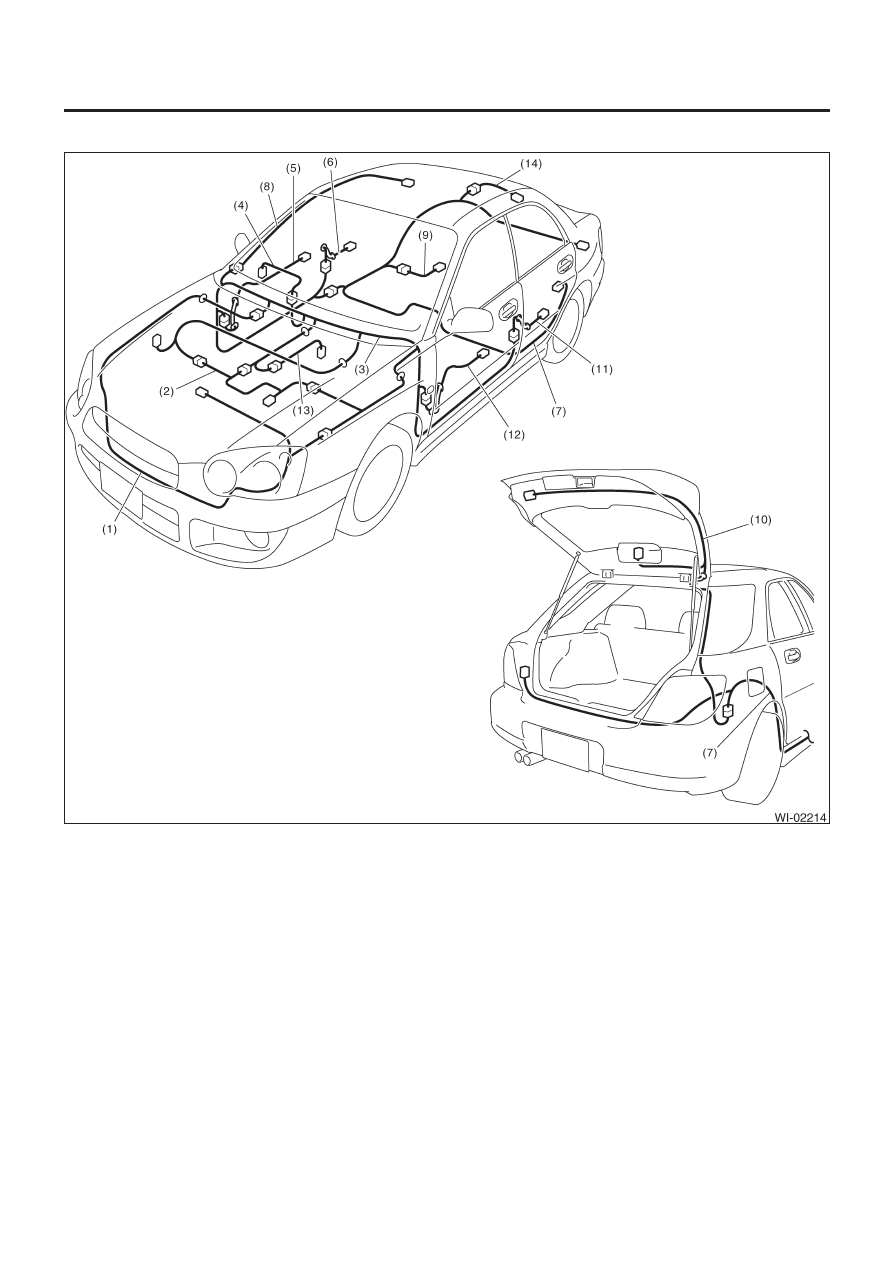

2. МОДЕЛЬ RHD

(1)  Передний пучок проводки
(2)  Пучок проводки двигателя
(3)  Главный пучок проводки
(4)  Пучок проводки панели инструментов
(5)  Шнур передней правой двери
(6)  Шнур задней правой двери
(7)  Задний пучок проводки
(8) Шнур

крыши

(9)  Шнур топливного бака
(10)  Шнур задней дверцы
(11)  Шнур задней левой двери
(12)  Шнур передней левой двери
(13) Шнур трансмиссии
(14)  Шнур крышки багажника

ПЕРЕДНИЙ ПУЧОК ПРОВОДКИ

WI-270

СИСТЕМА ПРОВОДКИ

48. Передний пучок проводки

A:  РАСПОЛОЖЕНИЕ

1.  МОДЕЛЬ LHD

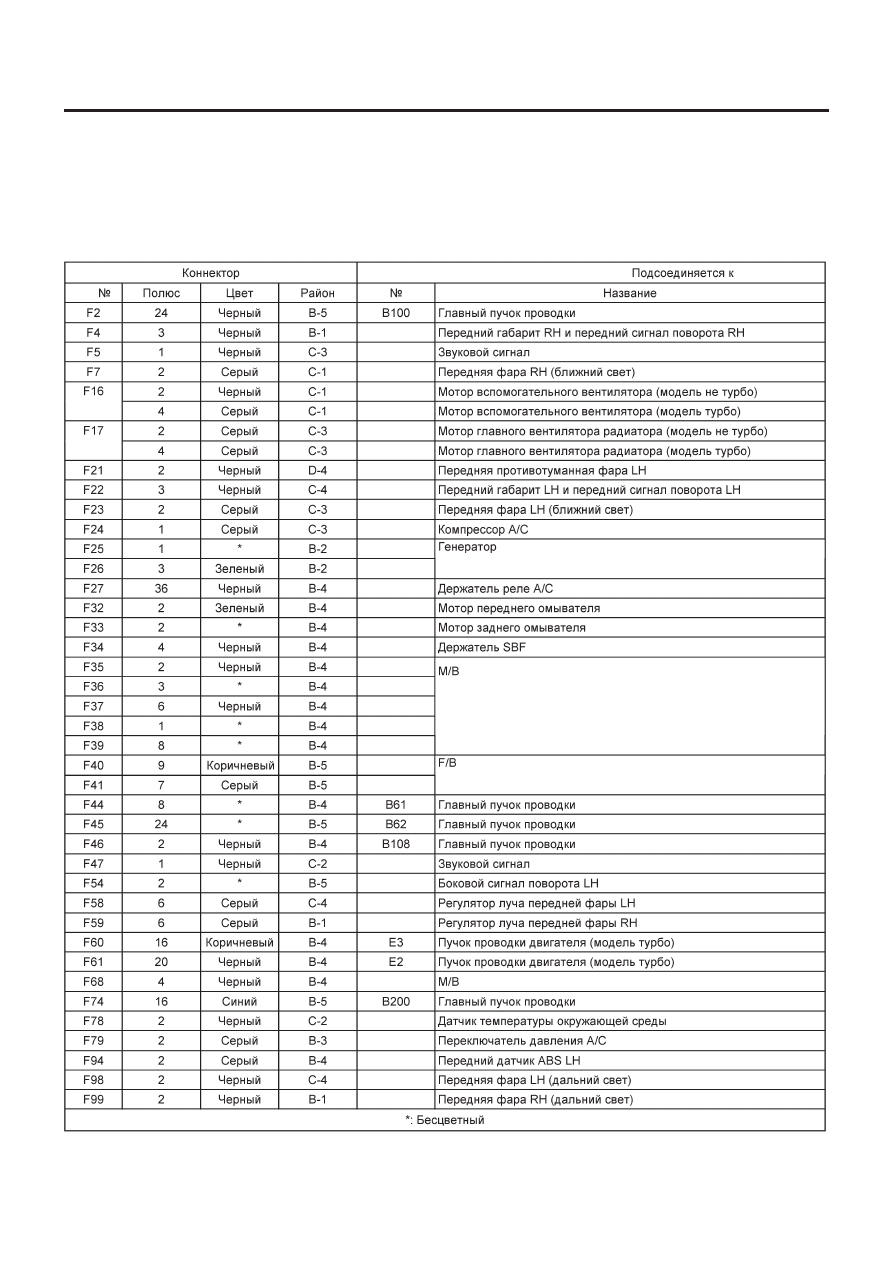

• Передний пучок проводки
