Subaru Impreza: система проводки. Руководство - часть 63

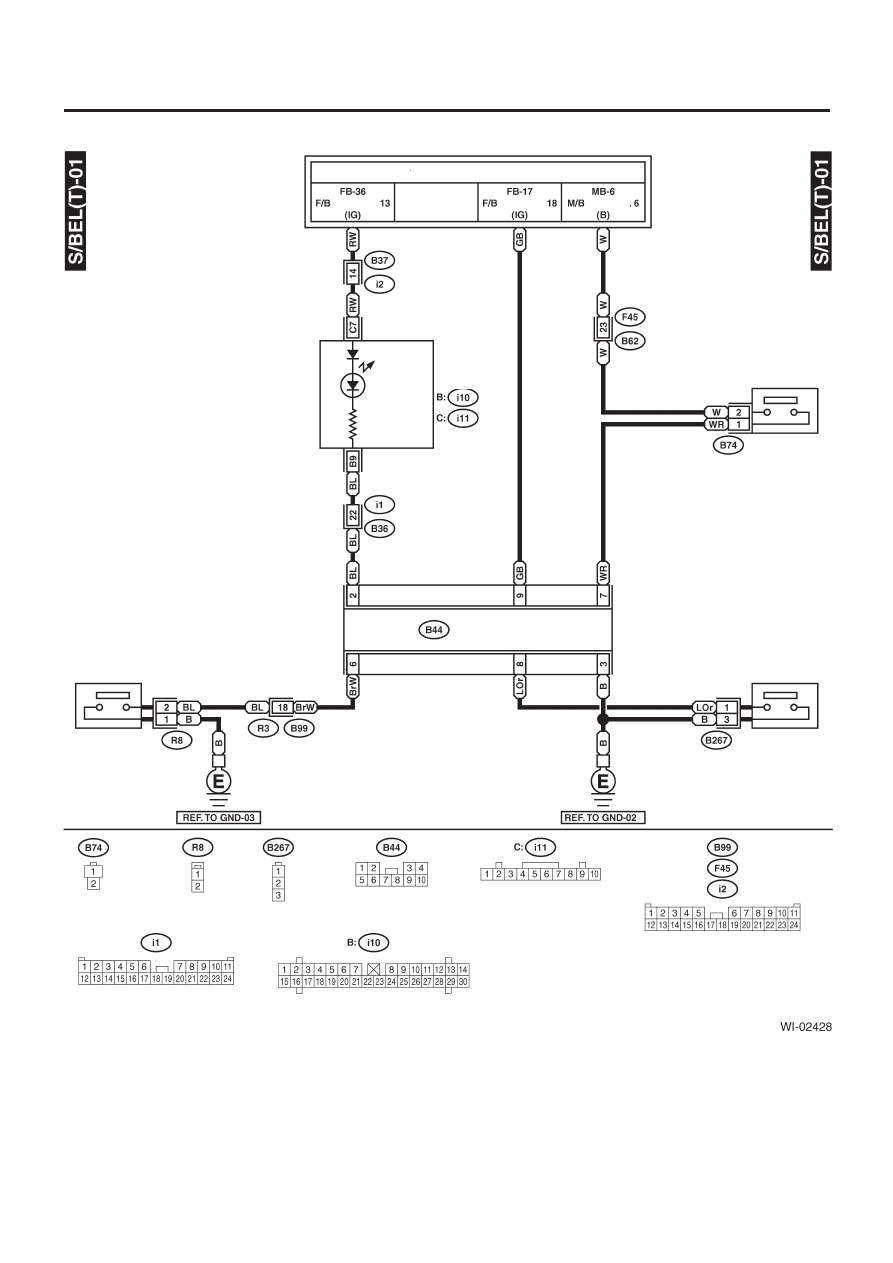

ПРЕДУПРЕЖДАЮЩАЯ СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

WI-247

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ С ТАЙМЕРОМ РЕМНЕЙ БЕЗОПАСНОСТИ, КРОМЕ МОДЕЛИ ДЛЯ ЕВРОПЫ

К питанию

Предох. №

Предох. №

Предох. №

Предупрежда-
ющий
световой
сигнал
ремней
безопасности

Комбинационный
прибор

Переключатель ремней безопасности

Зеленый

Зеленый

Черный

Коричневый

Предупреждающий
переключатель ключа

Таймер ремней безопасности

Переключатель
передней двери LH

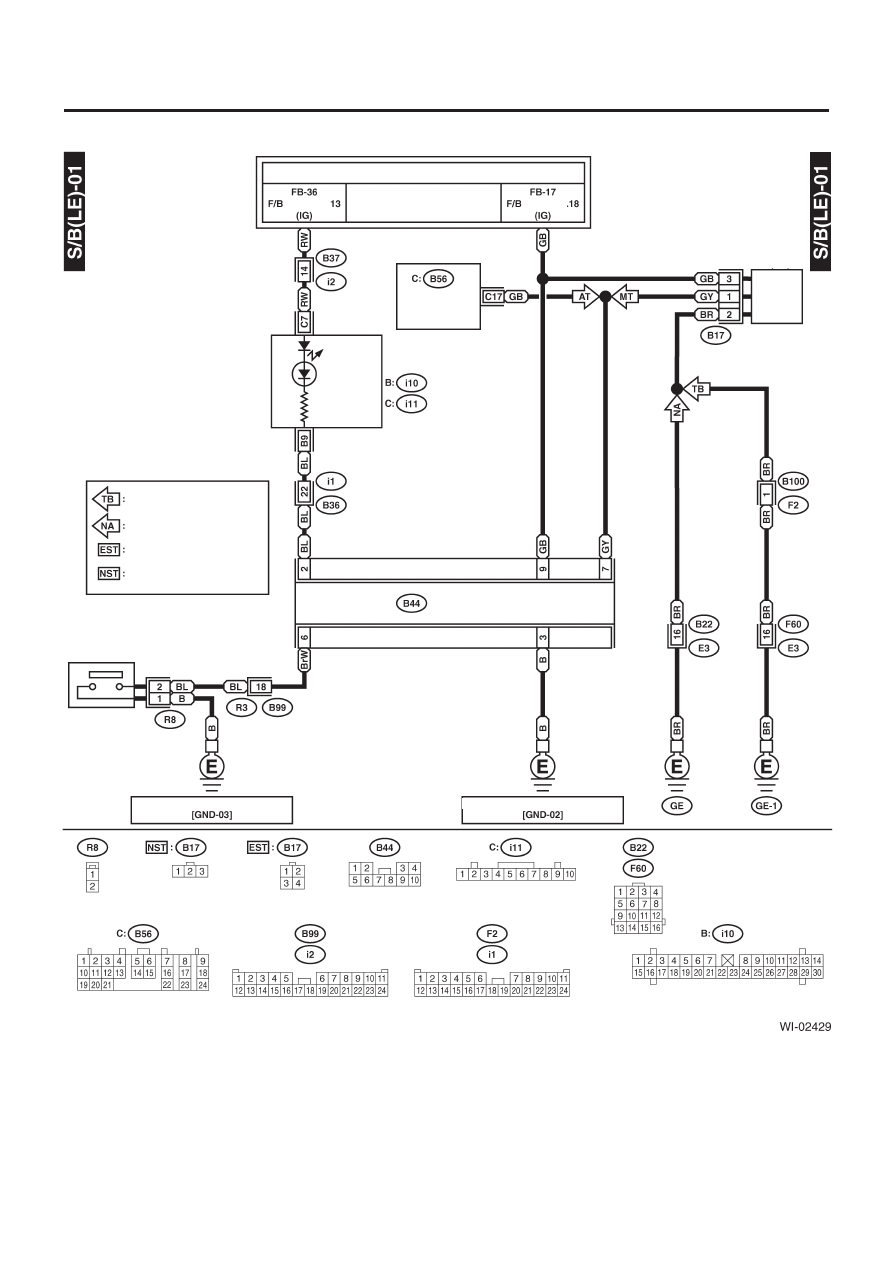

ПРЕДУПРЕЖДАЮЩАЯ СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

WI-248

СИСТЕМА ПРОВОДКИ

3. МОДЕЛЬ LHD ДЛЯ ЕВРОПЫ

К питанию

Предох. №

Предох. №

Предупрежда-
ющий
световой
сигнал
ремней
безопасности

Комбинационный
прибор

Переключатель ремней безопасности

Черный

Зеленый

Зеленый

Зеленый

Коричневый

Коричневый

Коричневый

Таймер ремней безопасности

Модуль
управления
трансмиссией
(АТ)

Датчик скорости
автомобиля (МТ)

Модель с двигателем турбо

Модель с двигателем не турбо

Модель турбо, кроме модели STi

Модель не турбо и модель STi

См. распределение заземления

См. распределение заземления

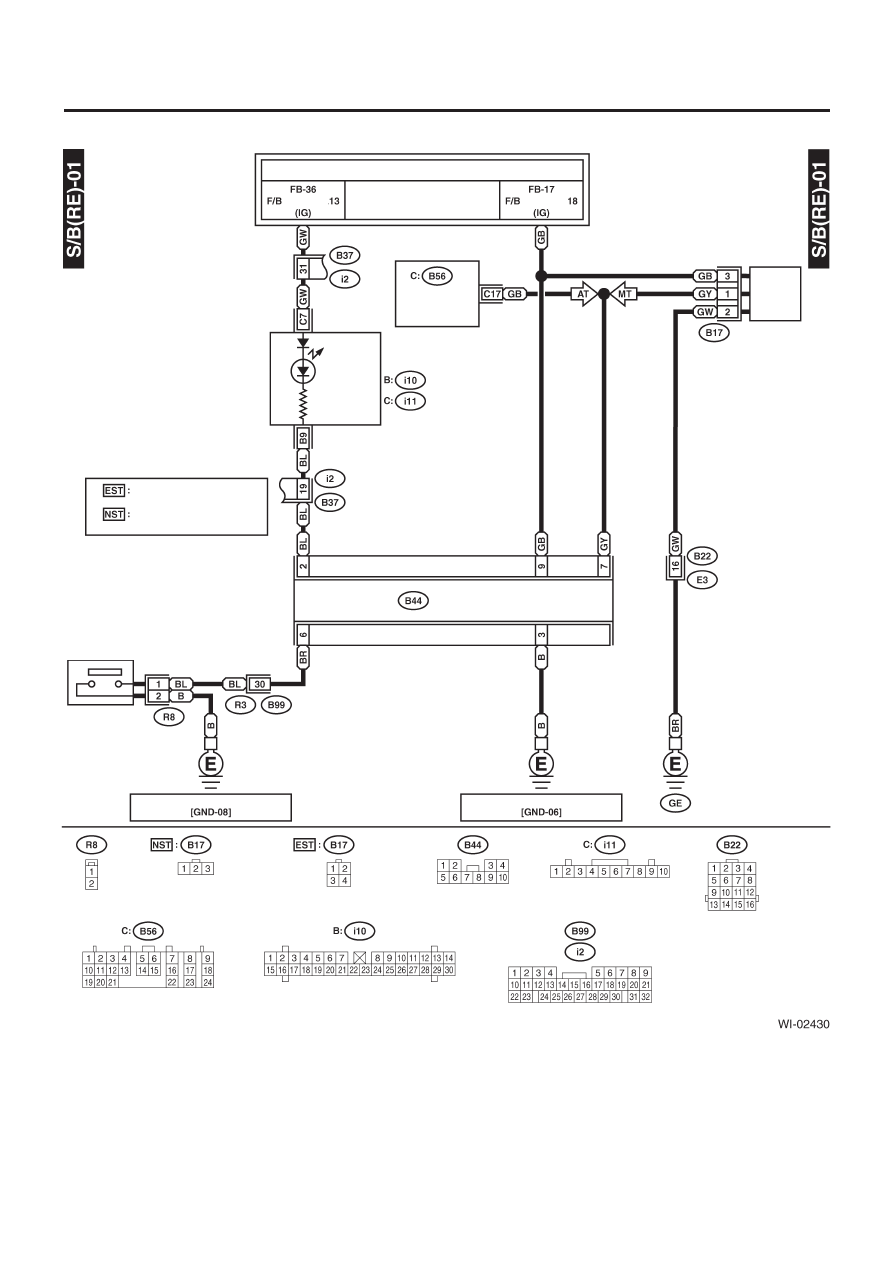

ПРЕДУПРЕЖДАЮЩАЯ СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

WI-249

СИСТЕМА ПРОВОДКИ

4. МОДЕЛЬ RHD ДЛЯ ЕВРОПЫ

К питанию

Предох. №

Предох. №

Предупрежда-
ющий
световой
сигнал
ремней
безопасности

Комбинационный
прибор

Переключатель ремней безопасности

Зеленый

Зеленый

Коричневый

Зеленый

Черный

Черный

Таймер ремней безопасности

Модуль
управления
трансмиссией
(АТ)

Датчик скорости
автомобиля (МТ)

См. распределение заземления

См. распределение заземления

Модель турбо,
кроме модели STi

Модель не турбо и модель STi

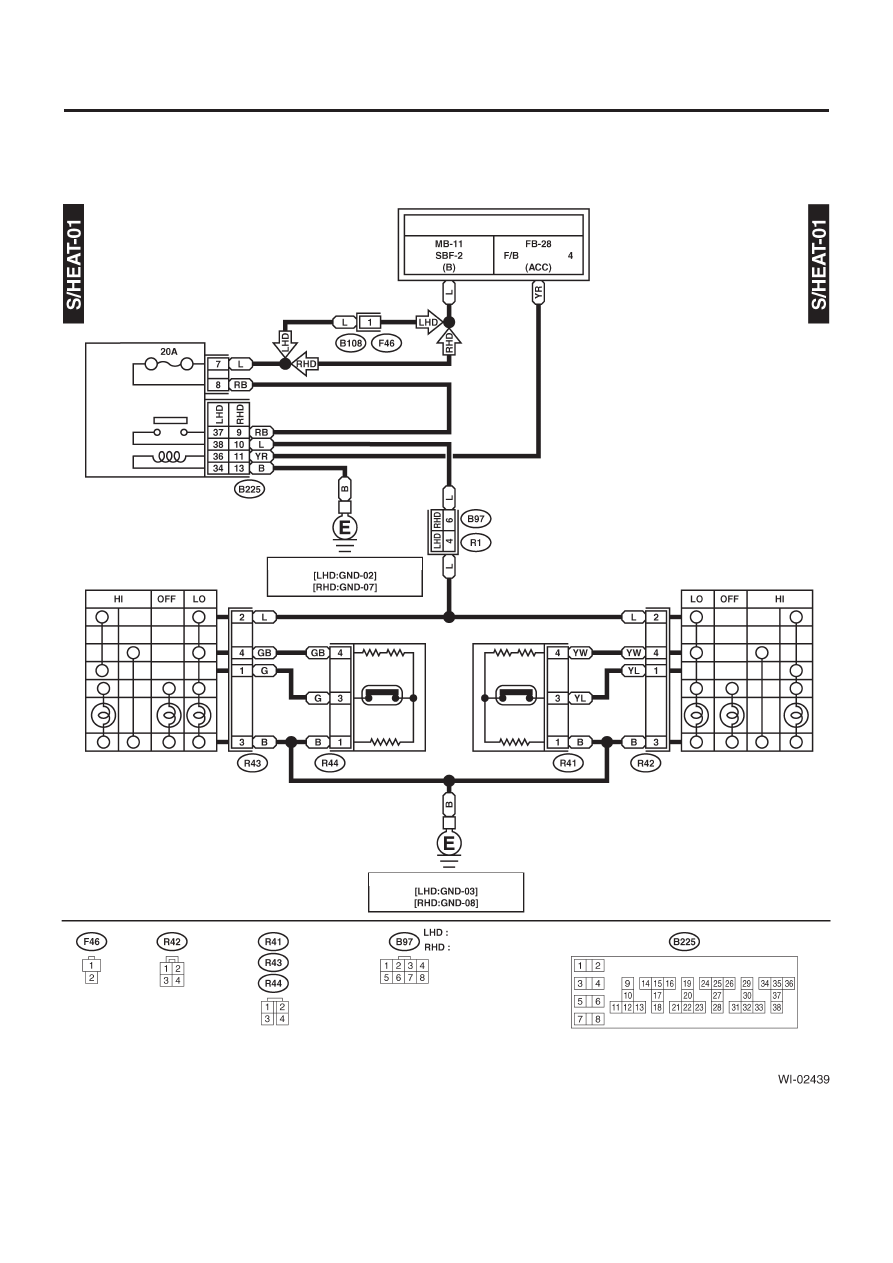

СИСТЕМА ОБОГРЕВАТЕЛЯ СИДЕНИЙ

WI-250

СИСТЕМА ПРОВОДКИ

38. Система обогревателя сидений

А: ДИАГРАММА ПРОВОДКИ

К питанию

Предох. №

Блок реле

Предо-
храни-
тель

Реле
обогре-
вателя
сидений

Переключатель обогревателя сидений LH

Переключатель обогревателя сидений RH

См. распределение заземления

См. распределение заземления

Обогреватель сидений LH

Обогреватель сидений RH

Черный

Бесцветный

Черный

Черный

Синий

Синий

Синий

Блок реле
