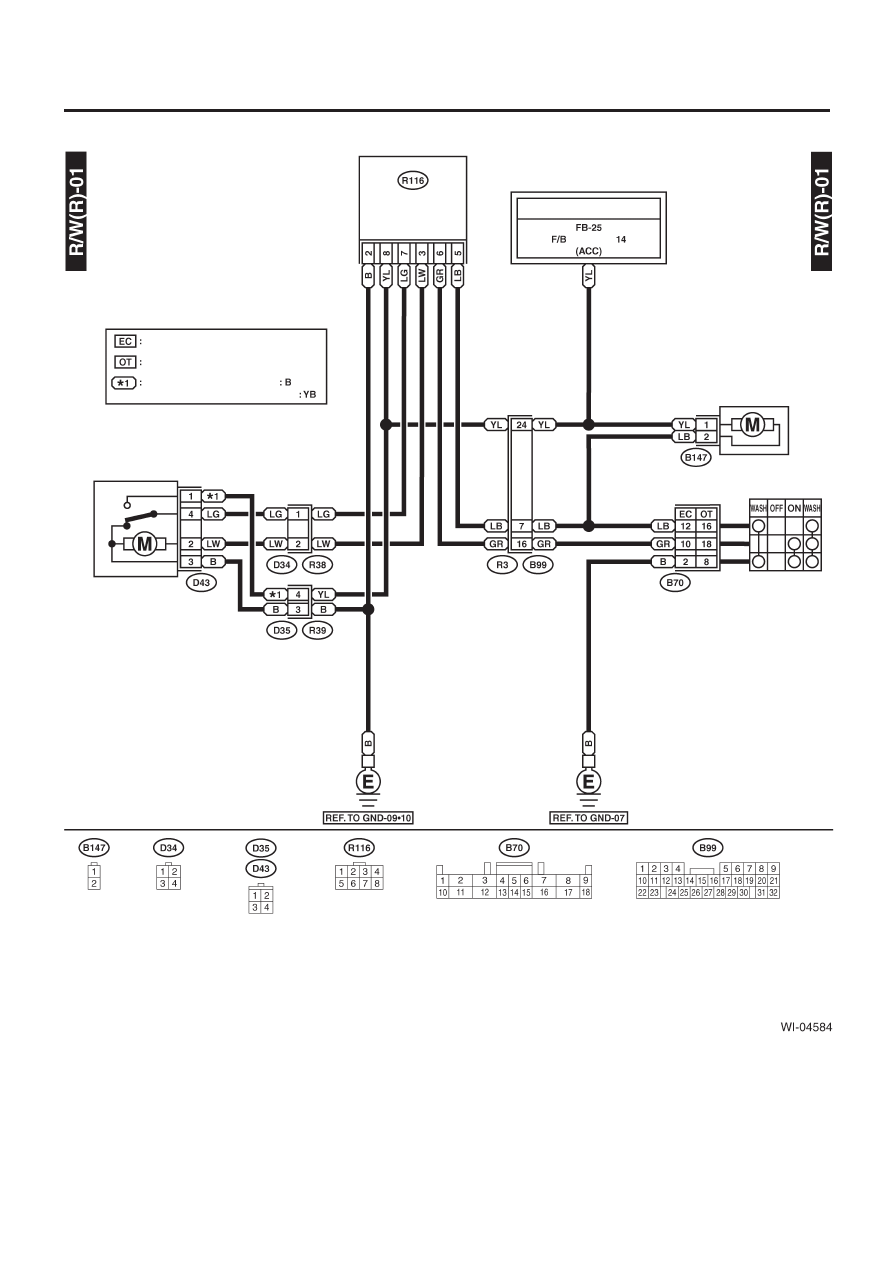

СИСТЕМА СТЕКЛООЧИСТИТЕЛЯ И СТЕКЛООМЫВАТЕЛЯ (ЗАД)

WI-259

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

Модуль
прерывателя
заднего
стеклоочистителя

К питанию

Предох. №

Мотор заднего стеклоочистителя

Мотор заднего
стеклоомывателя

Переключатель заднего
стеклоочисителя
и стеклоомывателя

Синий

Модель для Европы

Другие модели

Модель с двойным замком

Модель без двойного замка

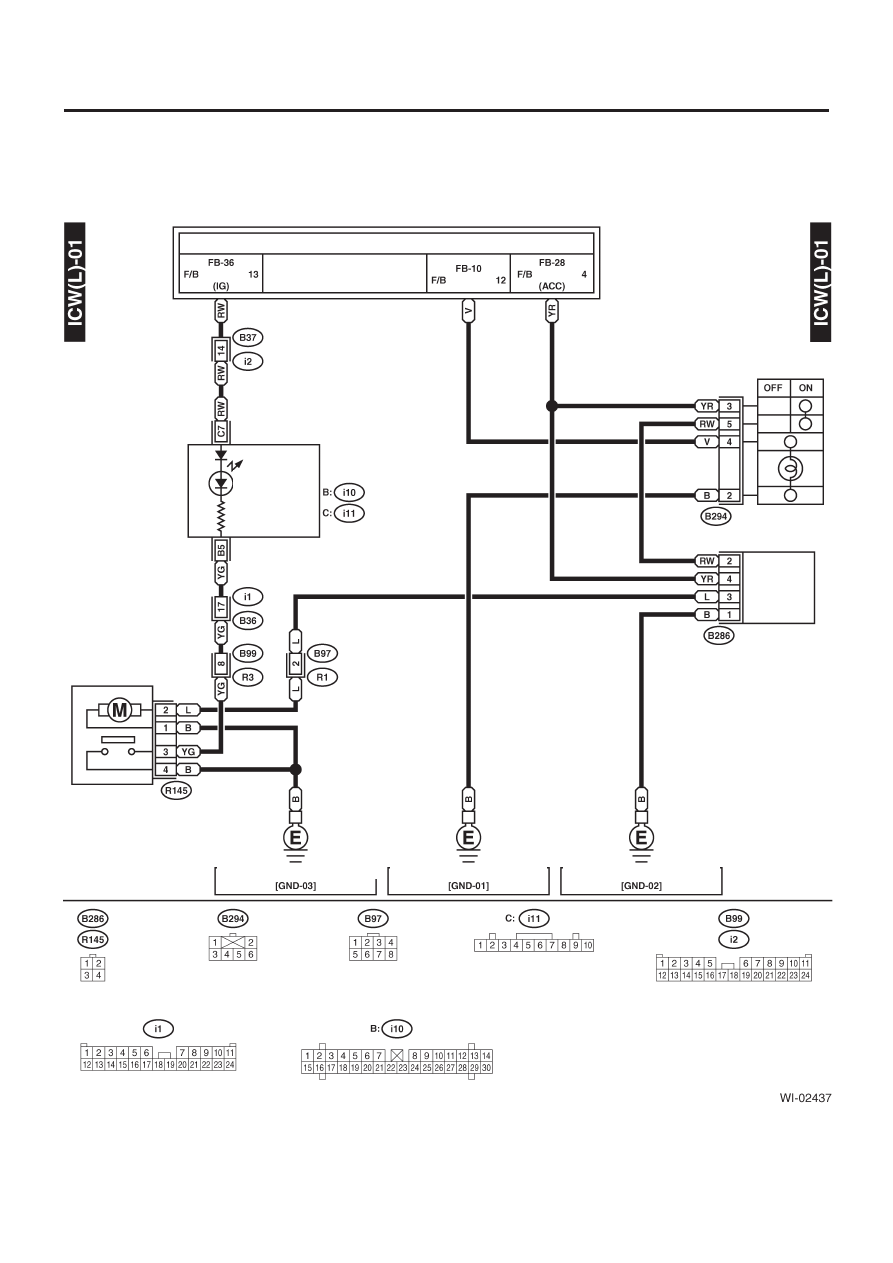

СИСТЕМА РАЗБРЫЗГИВАНИЯ ВОДЫ ИНТЕРКУЛЕРА

WI-260

СИСТЕМА ПРОВОДКИ

44. Система разбрызгивания воды интеркулера

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Предох. №

Предох. №

Предох. №

Предупреждающий
световой сигнал
уровня в бачке
разбрызгивателя
воды интеркулера

Комбинационный
прибор

Предупреждающий световой
сигнал мотора
разбрызгивателя воды
интеркулера и уровня

Переключатель разбрызгивателя
воды интеркулера

Таймер разбрызгивателя
воды интеркулера

См. распределение заземления

См. распределение заземления

См. распределение заземления

Коричневый

Зеленый

Зеленый

СИСТЕМА РАЗБРЫЗГИВАНИЯ ВОДЫ ИНТЕРКУЛЕРА

WI-261

СИСТЕМА ПРОВОДКИ

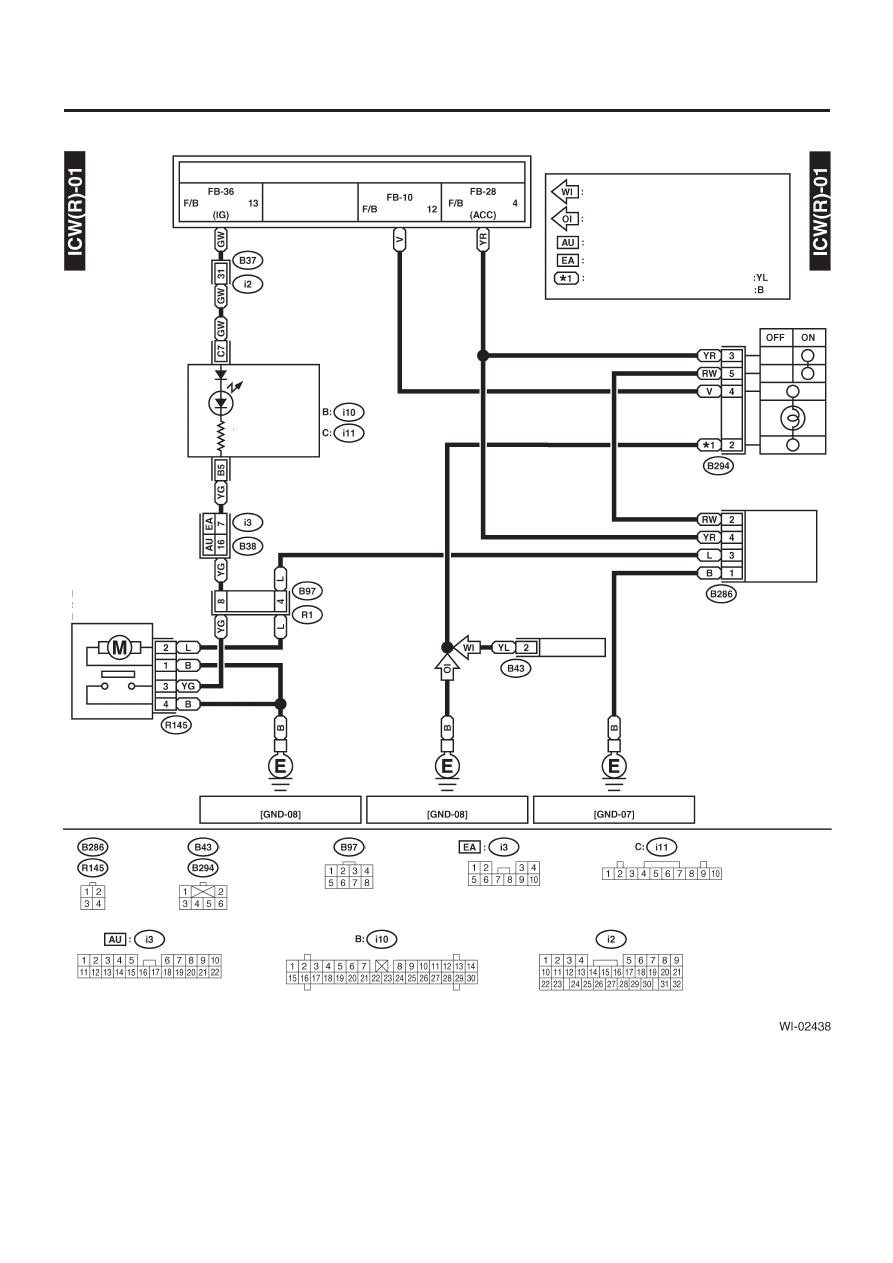

2. МОДЕЛЬ RHD

К питанию

Предох. №

Предох. №

Предох. №

Предупреждающий
световой сигнал
уровня в бачке
разбрызгивателя
воды интеркулера

Комбинационный
прибор

Предупреждающий световой
сигнал мотора
разбрызгивателя воды
интеркулера и уровня

Переключатель разбрызгивателя
воды интеркулера

Таймер разбрызгивателя
воды интеркулера

См. распределение заземления

См. распределение заземления

См. распределение заземления

Зеленый

Зеленый

Черный

Черный

Черный

Черный

Модель с управлением освещения

Модель без управления освещением

Модель для Австралии

Кроме модели для Австралии

Модель с управлением освещения

Модель без управления освещением

Модуль управления
освещением

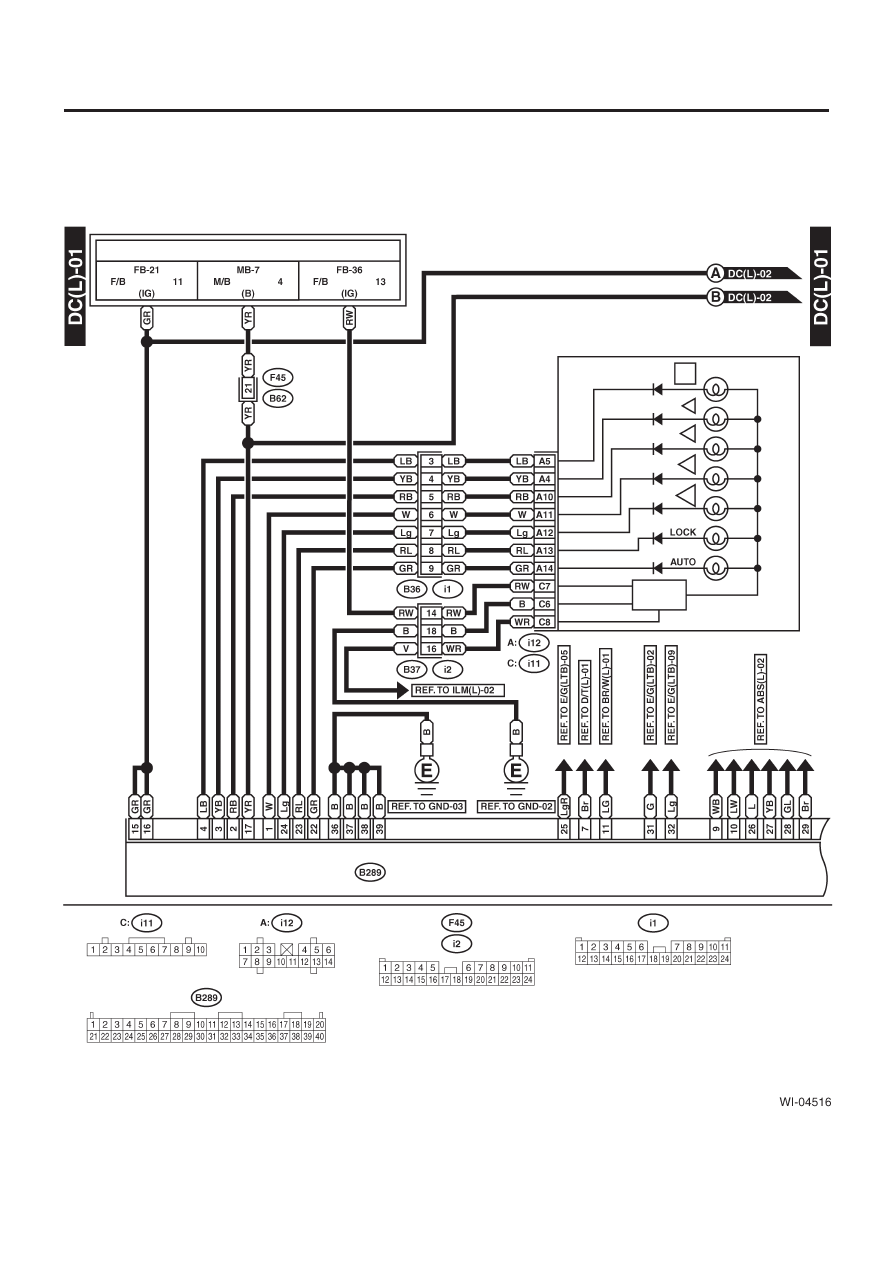

СИСТЕМА УПРАВЛЕНИЯ КОНТРОЛИРУЕМЫМ ВОДИТЕЛЕМ МЕЖОСЕВЫМ ДИФФЕРЕНЦИАЛОМ

WI-262

СИСТЕМА ПРОВОДКИ

45. Система управления контролируемым водителем межосевым дифференциалом

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Предох. №

Предох. №

Предох. №

Комбинационный прибор

Цепь

реостата

Модуль управления контролируемым водителем межосевым дифференциалом

Зеленый

Зеленый

Коричневый
