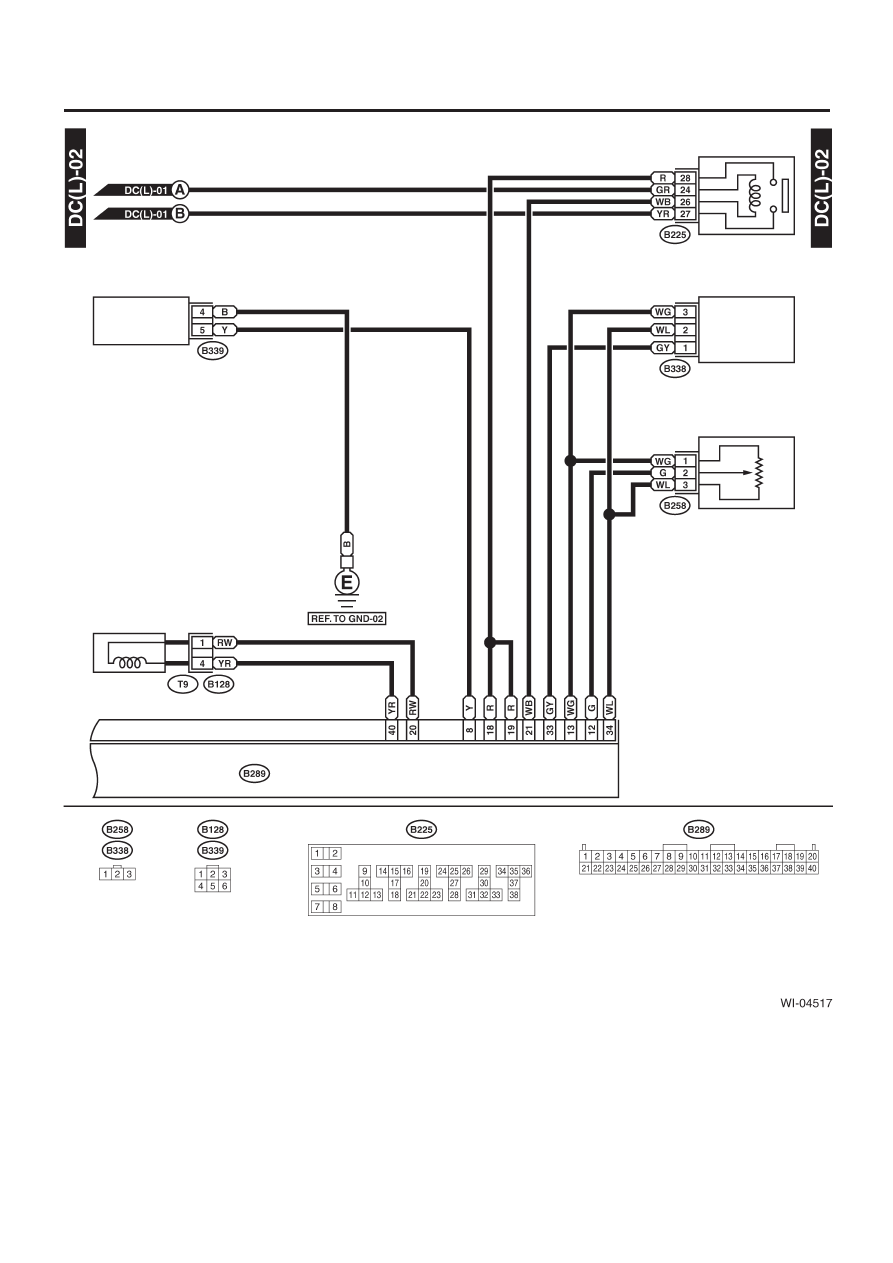

СИСТЕМА УПРАВЛЕНИЯ КОНТРОЛИРУЕМЫМ ВОДИТЕЛЕМ МЕЖОСЕВЫМ ДИФФЕРЕНЦИАЛОМ

WI-263

СИСТЕМА ПРОВОДКИ

Реле управляемого водителем
межосевого дифференциала

Датчик G управляемого водителем
межосевого дифференциала

Регулировка управляемого водителем
межосевого дифференциала

Переключатель ручного режима

Межосевой дифференциал

Модуль управления контролируемым водителем межосевым дифференциалом

Синий

Блок реле (черный)

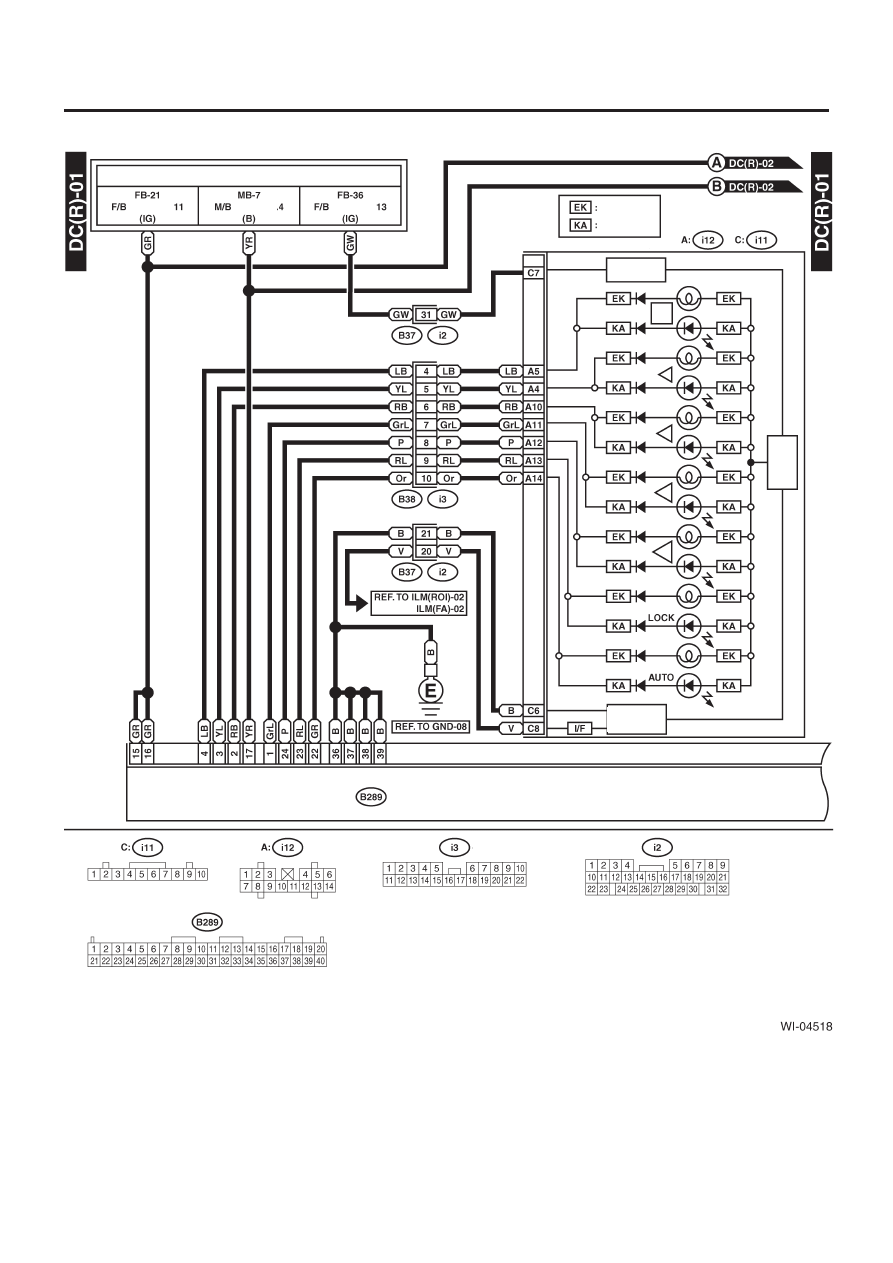

СИСТЕМА УПРАВЛЕНИЯ КОНТРОЛИРУЕМЫМ ВОДИТЕЛЕМ МЕЖОСЕВЫМ ДИФФЕРЕНЦИАЛОМ

WI-264

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

К питанию

Предох. №

Предох. №

Предох. №

Комбинационный прибор

Цепь

реостата

Модуль управления контролируемым водителем межосевым дифференциалом

Зеленый

Зеленый

Черный

Модель ЕК

Модель КА

Цепь

питания

Микрокомпь-

ютер

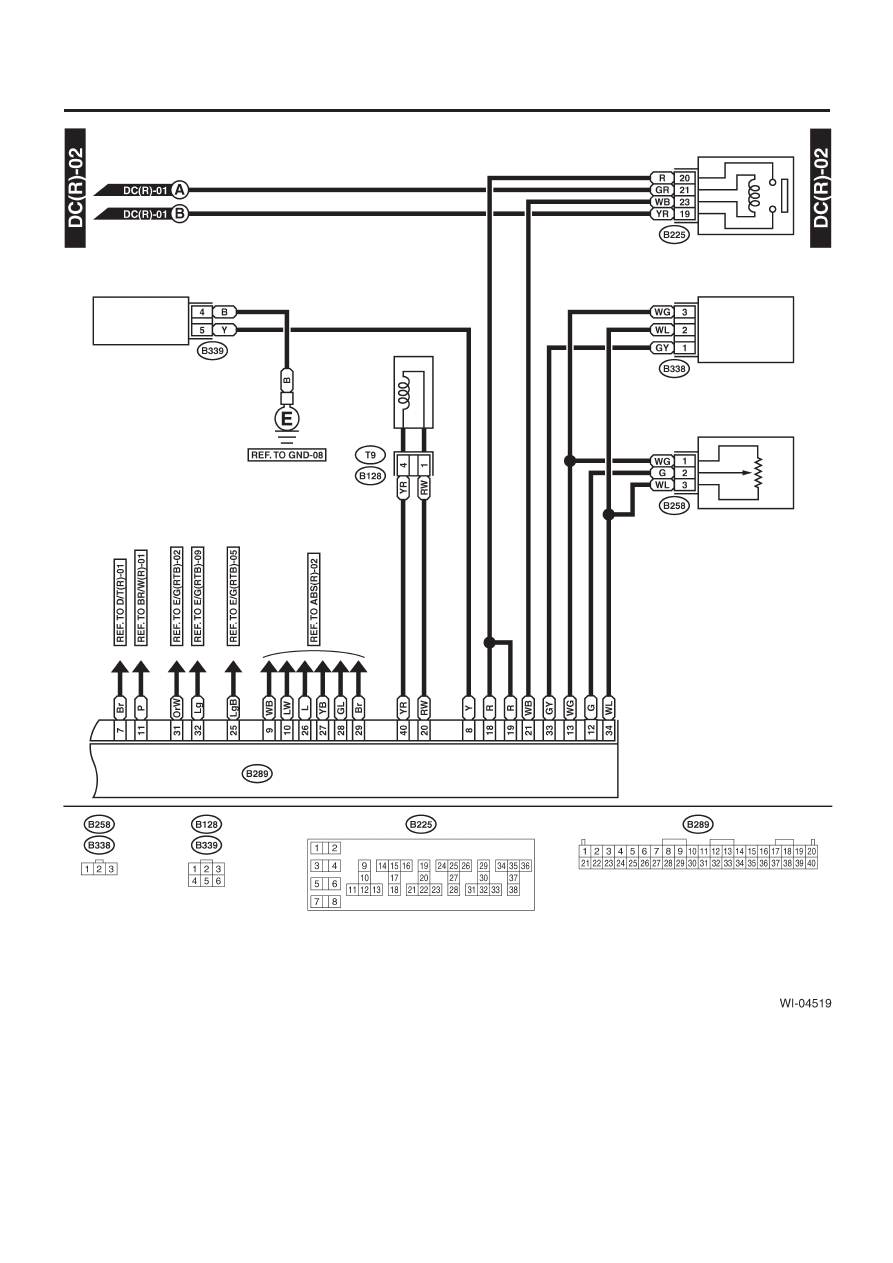

СИСТЕМА УПРАВЛЕНИЯ КОНТРОЛИРУЕМЫМ ВОДИТЕЛЕМ МЕЖОСЕВЫМ ДИФФЕРЕНЦИАЛОМ

WI-265

СИСТЕМА ПРОВОДКИ

Реле управляемого водителем
межосевого дифференциала

Датчик G управляемого водителем
межосевого дифференциала

Регулировка управляемого водителем
межосевого дифференциала

Переключатель ручного режима

Межосевой дифференциал

Модуль управления контролируемым водителем межосевым дифференциалом

Синий

Блок реле (черный)

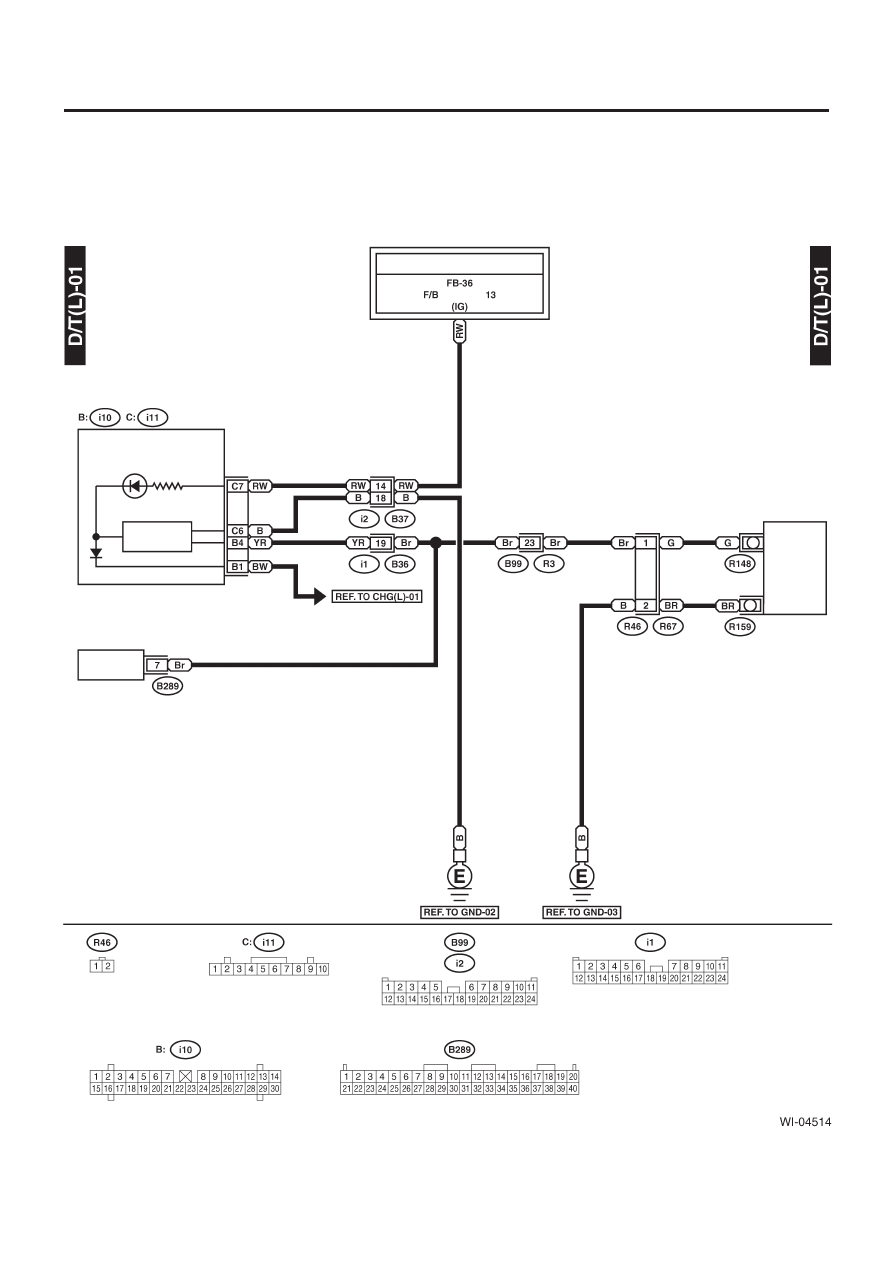

СИСТЕМА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ТЕМПЕРАТУРЫ МАСЛА ЗАДНЕГО ДИФФЕРЕНЦИАЛА

WI-266

СИСТЕМА ПРОВОДКИ

46. Система предупреждающего светового сигнала температуры масла

заднего дифференциала

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Предох. №

Комбинационный прибор

Предупреждающий световой
сигнал темп масла заднего
дифференциала

Цепь темп.

задн. дифф.

Модуль управления контролируемым
водителем межосевым дифференциалом

Датчик
температуры
масла заднего
дифференциала

Черный

Зеленый

Зеленый

Коричневый
