Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 134

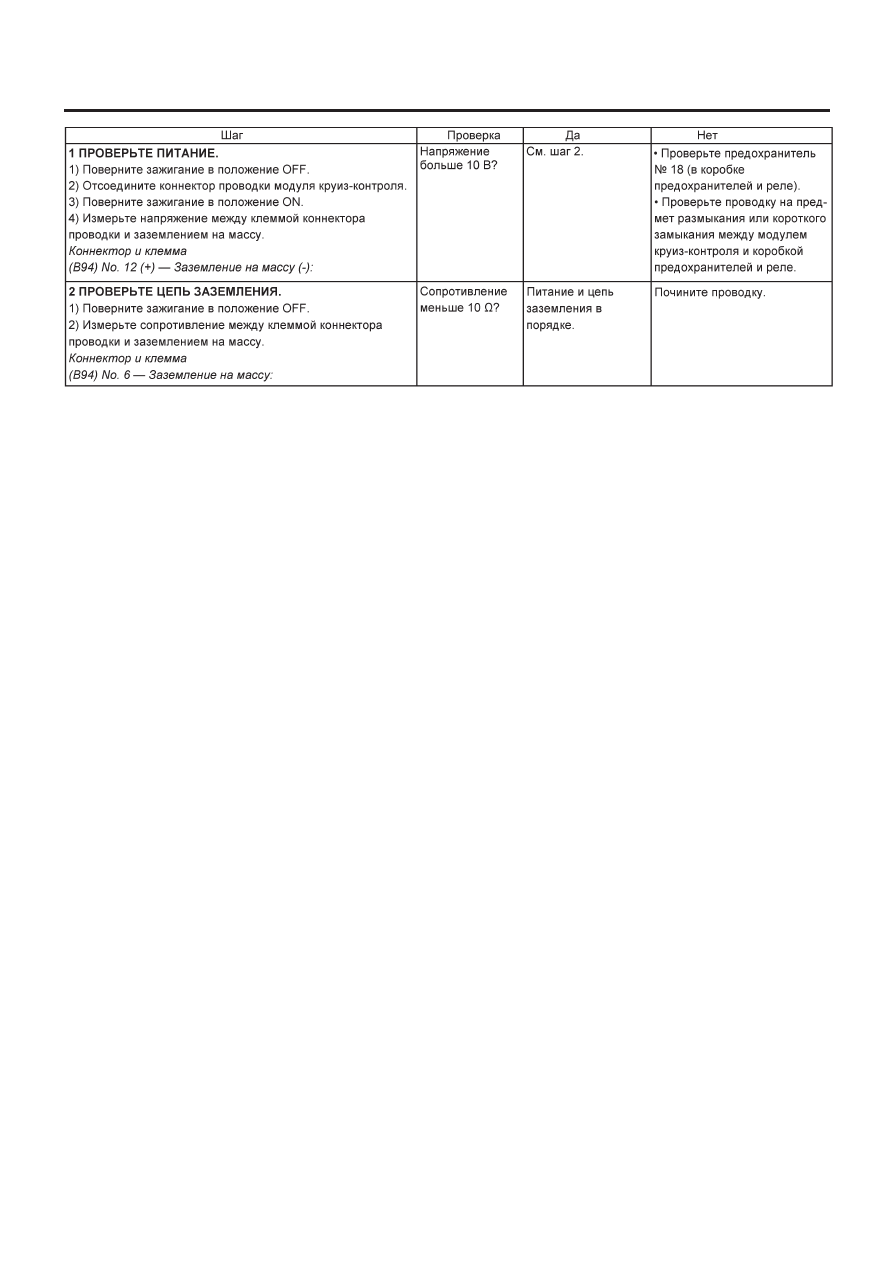

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(diag)-13

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(diag)-14

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

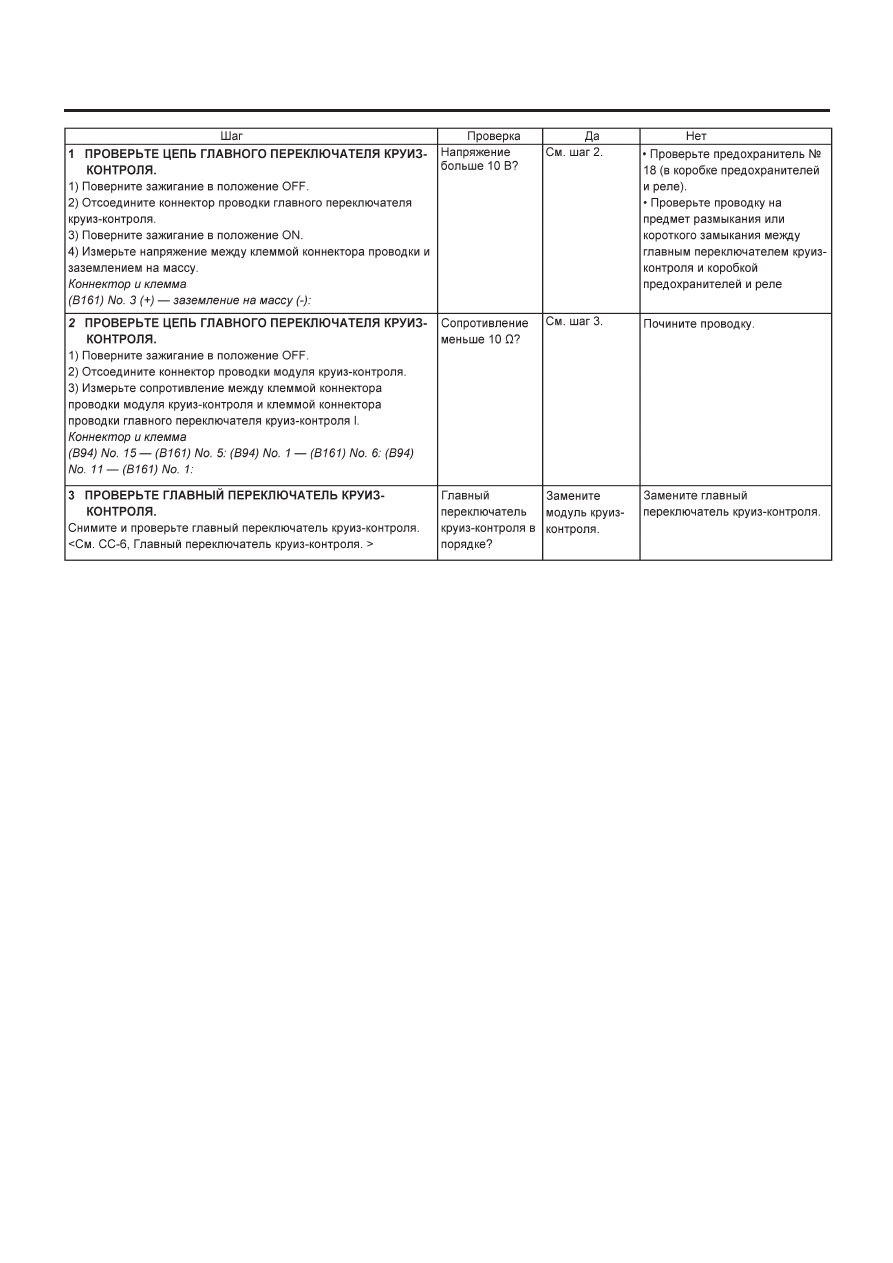

C: ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ

СИМПТОМ НЕПОЛАДКИ:
Главный переключатель круиз-контроля не включен и круиз-контроль не может быть установлен.

ПРИМЕЧАНИЕ:
Когда работает главное реле (встроенный модуль круиз-контроля), цепь главного переключателя находится в нормальном состоянии.
Работу главного реле можно проверить, прислушавшись к звуку работы.
Звук работы будет слышен, когда будут включены переключатель зажигания и главный переключатель круиз-контроля.

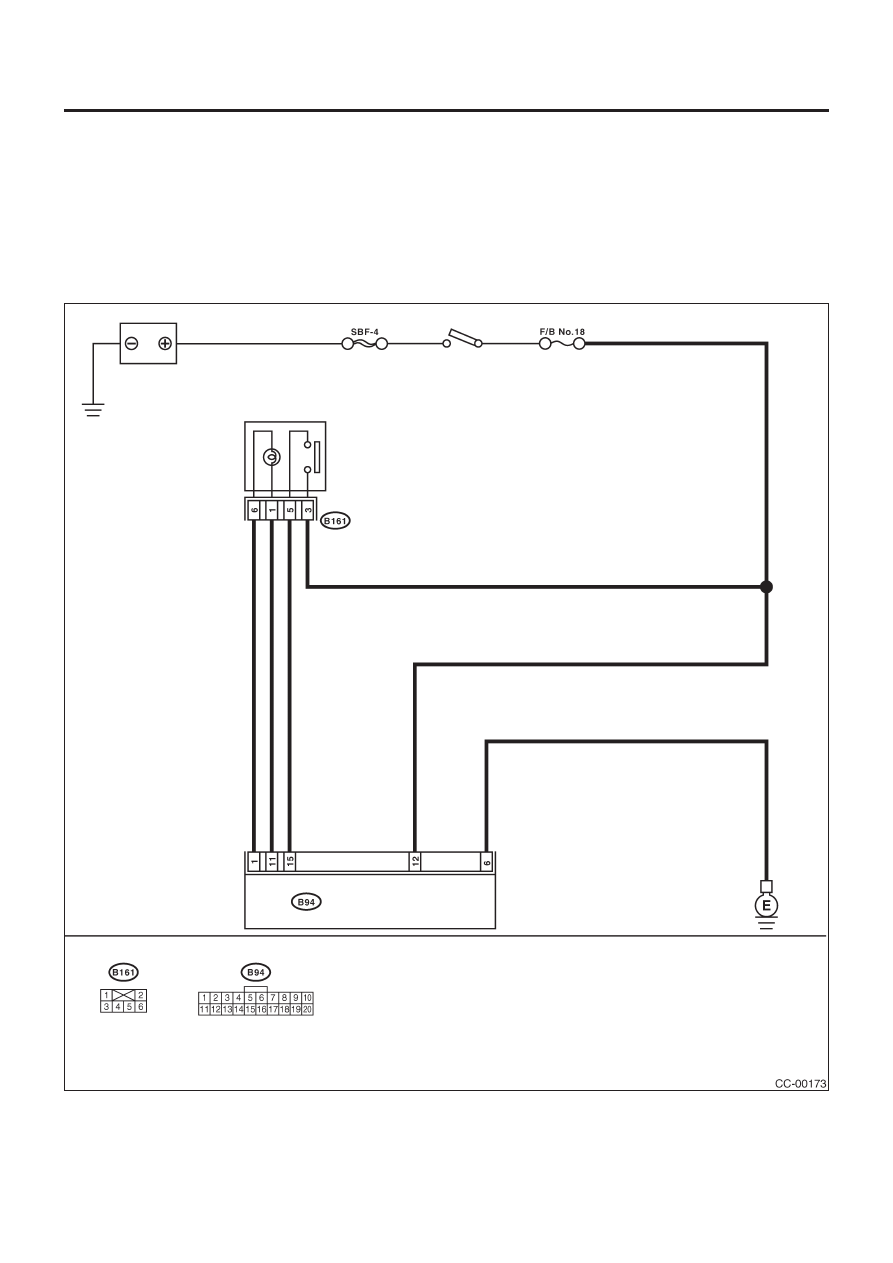

ДИАГРАММА ПРОВОДКИ:

Переключатель зажигания

Главный переключатель

круиз-контроля

Аккумулятор

Модуль круиз-контроля

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(diag)-15

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(diag)-16

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

D: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КРУИЗ-КОНТРОЛЕМ

СИМПТОМ НЕПОЛАДКИ:
Круиз-контроль не может быть установлен. (Сразу же отменяется.)

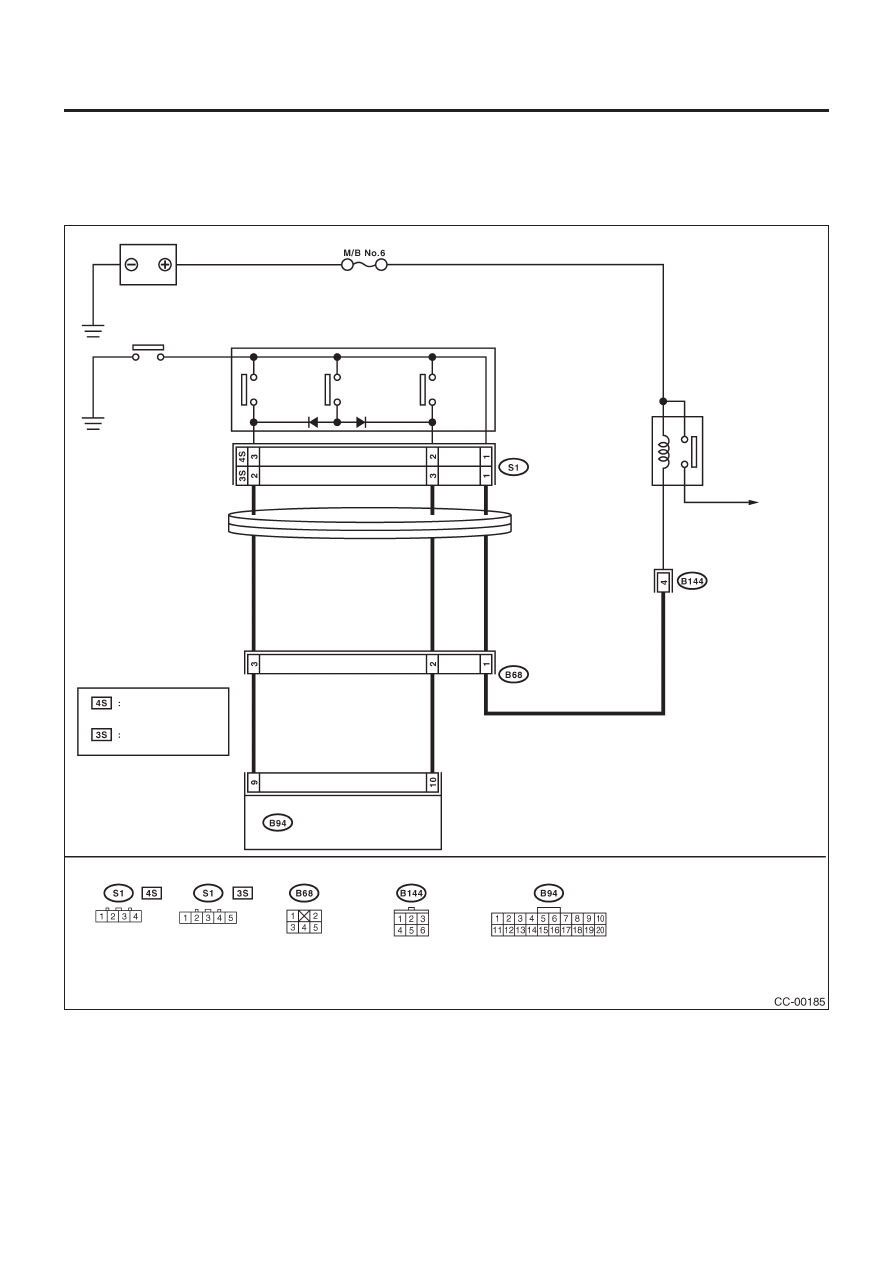

ДИАГРАММА ПРОВОДКИ:

Переключа-
тель возоб-
новление/
ускорение

Переклю-
чатель
отмены

Перек-
люча-
тель
установ-
ка/накат

Переключатель звукового сигнала

Аккумулятор

Переключатель
управления
круиз-контролем

Рулевой поворотный
соединитель

Реле звукового
сигнала

Звуковой
сигнал

Моделя рулевого
колеса с 4 спицами

Модель рулевого
колеса с 3 спицами

Модуль круиз-контроля
